异步FIFO概述

异步FIFO是用来在两个异步时钟域间传输数据。
在这里插入图片描述

图1 用异步FIFO进行数据传输

System X利用xclk时钟将数据写入FIFO，并利用System X利用yclk时钟进行输出。

其中fifo_full和fifo_empty分别是满标志和空标志，用于说明数据状态，当fifo_full时，不再进行数据的写入，当fifo_empty时不再进行数据的读取。

格雷码（gray code）的使用

在产生FIFO满信号时，要将写指针和读指针进行比较，由于两个指针分别在各自的时钟域，彼此之间是异步的，在使用二进制进行计数器实现指针时，就会导致用于比较的指针取样错误。

使用自然二进制码计数时，相邻数据之间可能会产生多bit的变化。这会产生较大的尖峰电流以及其他问题。

比如，二进制计数器的值会从FFF变为000。这时所有位会同时改变。虽然能通过同步计数器避免亚稳态，但是仍然能得到极不相关的取样值，所以同步计数器不是最终的解决方案。

从FFF 到000可能的转换：

FFF→000
FFF→001
FFF→010
FFF→011
FFF→100
FFF→101
FFF→110
FFF→111

如果同步时钟边沿在FFF向000转换的中间位置到来，就可能将三位二进制数的任何值取样并同步到新的时钟域中。鉴于以上情况，强烈建议避免使用二进制计数器实现读、写指针。

格雷码是一种相邻数据只有1bit变化的码制。因此可以使用格雷码去取代二进制计数器，并且用打拍的方式去同步(跨时钟域问题（二）(单bit信号跨时钟域 1. 电平同步器 2. 边沿同步器 3. 脉冲检测器))（只有深度为2的n次方才能用格雷码的方式去同步，这样才能保证最大值和最小值只有一位的变化）。我们可以将指针转为格雷码同步到另一个时钟域再进行比较。如果同步时钟在计数值转换期间到来，这种编码能够消除绝大部分的错误。
在这里插入图片描述

图2 格雷码编码计数器

2.1 格雷码编码的verilog的实现

自然二进制编码转换为格雷码如下：
在这里插入图片描述

图3 二进制转化为格雷码

$gray\_code = binary\_code \oplus (binary\_code > > 1)$

格雷码转化为自然二进制
在这里插入图片描述

图4 格雷码转化为自然二进制

在这里插入图片描述
我们以牛客网VL47 格雷码计数器为例！

在这里插入图片描述
代码

`timescale 1ns/1ns

module gray_counter(
    input                               clk                        ,
    input                               rst_n                      ,

    output reg         [   3:0]         gray_out
);

reg                    [   3:0]         binary_cnt                 ;
reg                                     flag                       ;


always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        flag <= 1'd0;
    end
    else begin
        flag <= ~flag;
    end
end
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        binary_cnt <= 1'd0;
    end else begin
        if (flag == 1'd1) begin
            binary_cnt <= binary_cnt + 1'd1;
        end else begin
            binary_cnt <= binary_cnt;
        end
    end
end

always @(*) begin
    gray_out <= binary_cnt ^ (binary_cnt >> 1);
end

endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

格雷码下的 fifo空满判断

在判断写满时，要将读地址指针同步到写地址指针的时钟域；在判读读空是，要将写地址指针同步到读地址指针的时钟域。

对于“空”的判断依然依据二者完全相等(包括MSB)；

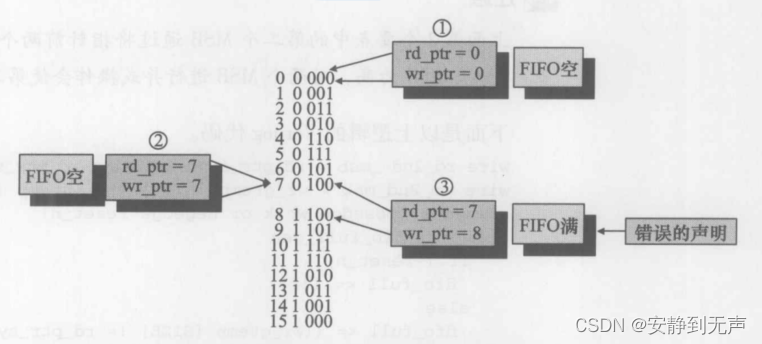

而对于“满”的判断，如下图，由于gray码除了MSB外，具有镜像对称的特点，当读指针指向7，写指针指向8时，除了MSB，其余位皆相同，不能说它为满。因此不能单纯的只检测最高位了，在gray码上判断为满必须同时满足以下3条：

wr_adr_gray和同步过来的rd_adr_gray的MSB不相等，因为wptr必须比rptr多折回一次。
wr_adr_gray与rd_adr_gray的次高位不相等（如下图位置7和位置15，转化为二进制对应的是0111和1111，MSB不同说明多折回一次，111相同代表同一位置，而对应的格雷码是最高位相反同时次高位也相反）
剩下的其余位完全相等。

在这里插入图片描述

图5 空满信号的判断

异步FIFO代码及仿真实现

module asyn_fifo
    #(
    parameter                           data_width = 16            ,//数据的宽度
    parameter                           data_depth = 8             ,//数据的深度
    parameter                           ram_depth = 256             //定义ram
    )
    (
    //复位时钟
    input                               rst_n                      ,//复位时钟
    //写时钟域
    input                               wr_clk                     ,//写时钟域时钟
    input                               wr_en                      ,//写使能
    input              [data_width-1:0] data_in                    ,//写入数据
    output                              full                       ,//满标志
    //读时钟域
    input                               rd_clk                     ,//读时钟域时钟
    input                               rd_en                      ,//读使能
    output reg         [data_width-1:0] data_out                   ,//读出数据
    output                              empty                       //满标志
);

//定义双端口ram的读写地址
wire                   [data_depth-1:0] wr_adr                     ;//双端口ram的写地址
wire                   [data_depth-1:0] rd_adr                     ;//双端口ram的读地址

//定义双端口ram的读写指针！为什么比读写地址多一位，在博客中讲解！
reg                    [data_depth:0]   wr_adr_ptr                 ;//写指针
reg                    [data_depth:0]   rd_adr_ptr                 ;//读指针

//转换为格雷码进行打拍操作
wire                   [data_depth:0]   wr_adr_gray                ;//写地址指针二进制转化为格雷码
reg                    [data_depth:0]   wr_adr_gray1               ;//打一拍缓存
reg                    [data_depth:0]   wr_adr_gray2               ;//打两拍缓存

wire                   [data_depth:0]   rd_adr_gray                ;//读地址指针二进制转化为格雷码
reg                    [data_depth:0]   rd_adr_gray1               ;//打一拍缓存
reg                    [data_depth:0]   rd_adr_gray2               ;//打两拍缓存

//读写地址比控制指针少一位
assign wr_adr = wr_adr_ptr[data_depth-1:0];
assign rd_adr = rd_adr_ptr[data_depth-1:0];

//开辟一段内存空间
reg                    [data_width-1:0] ram_fifo [ram_depth-1:0]                           ;//data_width*ram_depth

//写数据
integer i;
always @(posedge wr_clk or negedge rst_n) begin
    if (!rst_n) begin
        for (i = 0; i < ram_depth; i = i + 1) begin
            ram_fifo[i] <= 'd0;
        end
    end else begin
        if(wr_en && (~full)) begin                                  //如果写使能开启，且未满
            ram_fifo[wr_adr] <= data_in;
        end else begin
            ram_fifo[wr_adr] <= ram_fifo[wr_adr];
        end
    end
end

//读数据
always @(posedge rd_clk or negedge rst_n) begin
    if (!rst_n) begin
        data_out <= 'd0;
    end else begin
        if(rd_en && (~empty)) begin                                 //如果读使能开启，且未空
            data_out <= ram_fifo [rd_adr];
        end else begin
            data_out <= 'd0;                                        //否则读出为0
        end
    end
end

//写地址指针控制
always @(posedge wr_clk or negedge rst_n) begin
    if (!rst_n) begin
        wr_adr_ptr <= 'd0;
    end else begin
        if(wr_en && (~full)) begin
            wr_adr_ptr <= wr_adr_ptr + 1'b1;
        end else begin
            wr_adr_ptr <= wr_adr_ptr;
        end
    end
end

//读地址指针控制
always @(posedge rd_clk or negedge rst_n) begin
    if (!rst_n) begin
        rd_adr_ptr <= 'd0;
    end else begin
        if(rd_en && (~empty)) begin
            rd_adr_ptr <= rd_adr_ptr + 1'b1;
        end else begin
            rd_adr_ptr <= rd_adr_ptr;
        end
    end
end

//二进制指针转化为格雷码
assign wr_adr_gray = (wr_adr_ptr >> 1) ^ wr_adr_ptr;
assign rd_adr_gray = (rd_adr_ptr >> 1) ^ rd_adr_ptr;

//格雷码的同步 读时钟域同步到写时钟域
always @(posedge wr_clk or negedge rst_n) begin
    if (!rst_n) begin
        rd_adr_gray1 <= 'd0;
        rd_adr_gray2 <= 'd0;
    end else begin
        rd_adr_gray1 <= rd_adr_gray;
        rd_adr_gray2 <= rd_adr_gray1;
    end
end

//格雷码的同步 写时钟域同步到读时钟域
always @(posedge rd_clk or negedge rst_n) begin
    if (!rst_n) begin
        wr_adr_gray1 <= 'd0;
        wr_adr_gray2 <= 'd0;
    end else begin
        wr_adr_gray1 <= wr_adr_gray;
        wr_adr_gray2 <= wr_adr_gray1;
    end
end

//空标志---->表示读空---->同步到读时钟域的写地址指针和读地址指针相同
assign empty = (rd_adr_gray == wr_adr_gray2) ? 1'b1 : 1'b0;
assign full = (wr_adr_gray[data_depth] != rd_adr_gray2[data_depth]) && (wr_adr_gray[data_depth-1] != rd_adr_gray2[data_depth-1]) && (wr_adr_gray[data_depth-2:0] == rd_adr_gray2[data_depth-2:0]);



endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133

仿真

`timescale 1ns / 1ps

module asyn_fifo_tb;

reg                                     rst_n                      ;

reg                                     wr_clk                     ;
reg                                     wr_en                      ;
reg                    [  15:0]         data_in                    ;
wire                                    full                       ;

reg                                     rd_clk                     ;
reg                                     rd_en                      ;
wire                   [  15:0]         data_out                   ;
wire                                    empty                      ;

    asyn_fifo asyn_fifo_inst
    (
    .rst_n                             (rst_n                     ),

    .wr_clk                            (wr_clk                    ),
    .wr_en                             (wr_en                     ),
    .data_in                           (data_in                   ),
    .full                              (full                      ),

    .rd_clk                            (rd_clk                    ),
    .rd_en                             (rd_en                     ),
    .data_out                          (data_out                  ),
    .empty                             (empty                     )
);

    initial wr_clk = 0;
    always#10 wr_clk = ~wr_clk;

    initial rd_clk = 0;
    always#30 rd_clk = ~rd_clk;

    always@(posedge wr_clk or negedge rst_n)begin
        if(!rst_n)
            data_in <= 'd0;
        else if(wr_en)
            data_in <= data_in + 1'b1;
        else
            data_in <= data_in;
    end

    initial begin
        rst_n = 0;
        wr_en = 0;
        rd_en = 0;
        #200;
        rst_n = 1;
        wr_en = 1;
        #6000;
        wr_en = 0;
        rd_en = 1;
        #18000;
        rd_en = 0;
        $stop;
    end

endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62

仿真结果
在这里插入图片描述
vivado的工程已将经传至地址

参考

硬件架构的艺术——数字电路设计方法与艺术
牛客网——格雷码计数器
https://blog.csdn.net/weixin_41458037/article/details/96499750
https://www.bilibili.com/video/BV1Wf4y1N7h4?spm_id_from=333.337.search-card.all.click&vd_source=e3e56f2c8b99f0309ca6937cefb13991
