学习内容：

• RoaringBitMap解决痛点
• RoaringBitMap原理
• 应用实践

---

RoaringBitMap解决痛点

• 场景

给定40亿不重复数据在[0 - 2^32 -1 ]区间内，快速判断某位数是否在该集合内

• 解决方式

40亿数据直接存的话需要大约15G内存（4000000000*4/1024/1024/1024）
我们可以使用位图进行优化，这样一个字节可以表示8位数，大大节省内存，这样算下来只使用（2^32/8/1024/1024 = 512M）内存

• 痛点
  当上述只存储了0这个元素，只有0的位置是1 其他全是0.但是仍然占用了512M内存，这样就很浪费

  为了解决位图不适合稀疏储存的缺点，roaringbitmap的出现就是为了压缩稀疏位图

---

RoaringBitMap原理

RBM的主要思路是：将32位无符号整数按照高16位分桶，即最多可能有216=65536个桶，论文内称为container。存储数据时，按照数据的高16位找到container（找不到就会新建一个），再将低16位放入container中。也就是说，一个RBM就是很多container的集合

container原理

ArrayContainer

public final class ArrayContainer extends Container implements Cloneable {
    private static final int DEFAULT_INIT_SIZE = 4;
    private static final int ARRAY_LAZY_LOWERBOUND = 1024;
    static final int DEFAULT_MAX_SIZE = 4096;
    private static final long serialVersionUID = 1L;
    protected int cardinality;
    short[] content;
1
2
3
4
5
6
7

结构很简单，只有一个short[] content，将16位value直接存储（如上图）

short[] content始终保持有序，方便使用二分查找，且不会存储重复数值。

因为这种Container存储数据没有任何压缩，因此只适合存储少量数据。

ArrayContainer占用的空间大小与存储的数据量为线性关系，每个short为2字节，因此存储了N个数据的ArrayContainer占用空间大致为2N字节。存储一个数据占用2字节，存储4096个数据占用8kb。

根据源码可以看出，常量DEFAULT_MAX_SIZE值为4096，当容量超过这个值的时候会将当前Container替换为BitmapContainer。

BitmapContainer

public final class BitmapContainer extends Container implements Cloneable {
    protected static final int MAX_CAPACITY = 65536;
    private static final long serialVersionUID = 2L;
    private static final int BLOCKSIZE = 128;
    public static final boolean USE_BRANCHLESS = true;
    final long[] bitmap;
    int cardinality;
1
2
3
4
5
6
7

这种Container使用long[]存储位图数据。我们知道，每个Container处理16位整形的数据，也就是0~65535，因此根据位图的原理，需要65536个比特来存储数据，每个比特位用1来表示有，0来表示无。每个long有64位，因此需要1024个long来提供65536个比特。

因此，每个BitmapContainer在构建时就会初始化长度为1024的long[]。这就意味着，不管一个BitmapContainer中只存储了1个数据还是存储了65536个数据，占用的空间都是同样的8kb。

RunContainer

public final class RunContainer extends Container implements Cloneable {
    private static final int DEFAULT_INIT_SIZE = 4;
    private static final boolean ENABLE_GALLOPING_AND = false;
    private static final long serialVersionUID = 1L;
    private short[] valueslength;
    int nbrruns;
1
2
3
4
5
6

RunContainer中的Run指的是行程长度压缩算法(Run Length Encoding)，对连续数据有比较好的压缩效果。

它的原理是，对于连续出现的数字，只记录初始数字和后续数量。即：

对于数列11，它会压缩为11,0；
对于数列11,12,13,14,15，它会压缩为11,4；
对于数列11,12,13,14,15,21,22，它会压缩为11,4,21,1；
源码中的short[] valueslength中存储的就是压缩后的数据。

container性能

• 读取

只有BitmapContainer可根据下标直接寻址，复杂度为O(1)，ArrayContainer和RunContainer都需要二分查找，复杂度O(log n)

• 内存

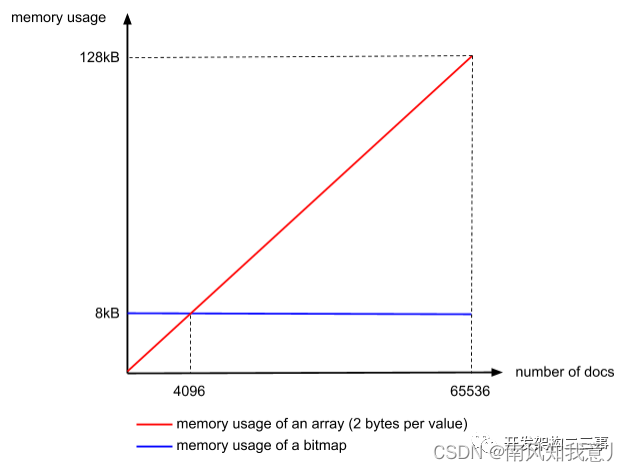

ArrayContainer一直线性增长，在达到4096后就完全比不上BitmapContainer了,适合小数据量的存储
BitmapContainer是一条横线，始终占用8kb，当大于4096会自动会转为 BitmapContainer

---

实践：

spark海量数据count(distinct)优化

object BitMapUtil {
  //序列化 bitmap
  def serBitMap(bm:RoaringBitmap): Array[Byte] ={
    val stream = new ByteArrayOutputStream()
    val dataOutputStream: DataOutputStream = new DataOutputStream(stream)
    bm.serialize(dataOutputStream)
    stream.toByteArray
  }

  //反序列化bitmap
 def deSerBitMap(bytes:Array[Byte]): RoaringBitmap ={
    val bm: RoaringBitmap = RoaringBitmap.bitmapOf()
    val stream = new ByteArrayInputStream(bytes)
    val inputStream = new DataInputStream(stream)
    bm.deserialize(inputStream)
    bm
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

package count_distinct

import org.apache.spark.sql.{Encoder, Encoders}
import org.apache.spark.sql.expressions.Aggregator
import org.roaringbitmap.RoaringBitmap
                                    // in      buffer    out
class BitMapGenUDAF extends Aggregator[Int,Array[Byte],Array[Byte]] {
  override def zero: Array[Byte] = {
    //构造一个空的 bitmap
    val bm: RoaringBitmap = RoaringBitmap.bitmapOf()
    //将bitmap序列化为字节数组
    BitMapUtil.serBitMap(bm)
  }

  override def reduce(b: Array[Byte], a: Int): Array[Byte] = {
    //将buffer反序列化为bitmap
    val bm: RoaringBitmap = BitMapUtil.deSerBitMap(b)
    bm.add(a)
    //将bitmap序列化为字节数组
    BitMapUtil.serBitMap(bm)
  }

  override def merge(b1: Array[Byte], b2: Array[Byte]): Array[Byte] = {
    val bitmap1: RoaringBitmap = BitMapUtil.deSerBitMap(b1)
    val bitmap2: RoaringBitmap = BitMapUtil.deSerBitMap(b2)
    bitmap1.or(bitmap2)
    BitMapUtil.serBitMap(bitmap1)
  }

  override def finish(reduction: Array[Byte]): Array[Byte] = reduction

  override def bufferEncoder: Encoder[Array[Byte]] = Encoders.BINARY

  override def outputEncoder: Encoder[Array[Byte]] = Encoders.BINARY
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

    //使用 bitmap

    //1.注册udaf函数
    session.udf.register("gen_bitmap",udaf(new BitMapGenUDAF)) // 这个函数出来的是字节数组，如果要计算具体的基数得写一个udf

    //2.计算基数函数
    def card(byteArray:Array[Byte]): Int ={
      val bitmap: RoaringBitmap = BitMapUtil.deSerBitMap(byteArray)
      bitmap.getCardinality
    }

    //3.注册函数
    session.udf.register("get_card",card _)

    session.sql(
      s"""
         |select
         |  gen_bitmap(courseid) as cnt_arr,
         |  get_card(gen_bitmap(courseid)) as cnt
         |from sparktuning.course_shopping_cart
         |""".stripMargin
    ).show(false)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

---

参考：
高效压缩位图RoaringBitmap的原理与应用1
高效压缩位图RoaringBitmap的原理及使用2
