• [计算机动画]Games103-作业1-刚体动画

    用unity实现在线课程

    GAMES103-基于物理的计算机动画入门-王华民

    的作业1

    链接：

    课程主页https://games-cn.org/games103/

    作业内容：

      Angry Bunny: 使兔子模型带有刚体动画效果

    参考链接：

      games103,作业1（逻辑梳理）_Elsa的迷弟的博客-CSDN博客

    Tips: 文章最下方附有全部源码

    目录

    一，程序演示

    二，公式推导

    1. 定义动画中下一时刻的v与w

     2. 计算冲量j

    三，代码实现

    一，程序演示

      键盘操作：

    • 点击“L”：发射兔子。
    • 点击“R”：重置兔子。

    二，公式推导

      使用冲量法(Impulse)实现物体的刚体碰撞动画：物体的动画与两个参数，位置Position与旋转Rotation有关，而这两个参数的更新分别与线速度v与角速度w相关。冲量法的本质就是在动画计算过程中，时刻求解不断改变的v与w。

    1. 定义动画中下一时刻的v与w

    解释：

      j表示冲量，定义如下：

    假设dt无限小，所以在这段时间内的加速度a可以近似看作常量，​所以可以根据牛顿第二定律F=Ma近似认为

    （1.1）新线速度v^{^{new}}

    （1.2）新角速度w^{new}

     <1.2.1> 首先定义刚体绕定点转动时，刚体的动量矩L为：

    i表示组成刚体的mesh的第i个顶点，进而将等式L展开，可以得到以下形式，

     <1.2.2> 其中，我们将红框部分称为惯性张量I_{ref}，同时，惯性张量可整理为：



     <1.2.3> 上式1为单位矩阵。此时，我们可将动量矩L表示为：



      <1.2.4> 因为力矩\tau的物理定义为：

    且动量矩L可变形为：

    所以，我们可以得出结论，力矩\tau等于动量矩L的一阶导，即：



     <1.2.5> 由<1.2.3>知，

      则关于角速度w的一阶导\bigtriangledown w为：



     <1.2.6> 所以，最终下一时刻的新角速度w^{new}为：

    <1.2.7> 注意最终一个细节，考虑到要将刚体的局部坐标系转到世界坐标系，所以对上式出现的所有ri左乘一个旋转矩阵，然后进行替换。



     <1.2.8> 则新角速度为



    这时回到开头，根据冲量J的定义，则新角速度为：

     2. 计算冲量j

    根据上述公式知，只要知道冲量j，就可以计算出新的v^{^{new}}和w^{new}，然后更新刚体的新位置和状态。

    冲量j可根据假设下一时刻的新速度v^{^{new}}已知，从而通过计算得到。

    2.1 刚体上某一点的新速度v_{i}^{new}与线速度和角速度的关系为



     2.2 定义一个新的计算符号，将向量叉乘转换为向量*乘

     2.3 这时，根据新旧速度差(v_{i}^{new}- v_{i} )，我们可以计算得到冲量j



    2.4 此时，除假设的v_{i}^{new}外，一切参数已知。而v_{i}^{new}可通过提前设定的摩擦力系数\mu _{N}与\mu _{T}计算得到。

    note: 由公式知，冲量和当前帧与下一帧的速度差有关，所以速度差越小，冲量越小。表现在动画效果上，即兔子在碰撞多次后，速度不断减缓，并慢慢停了下来。

    三，代码实现

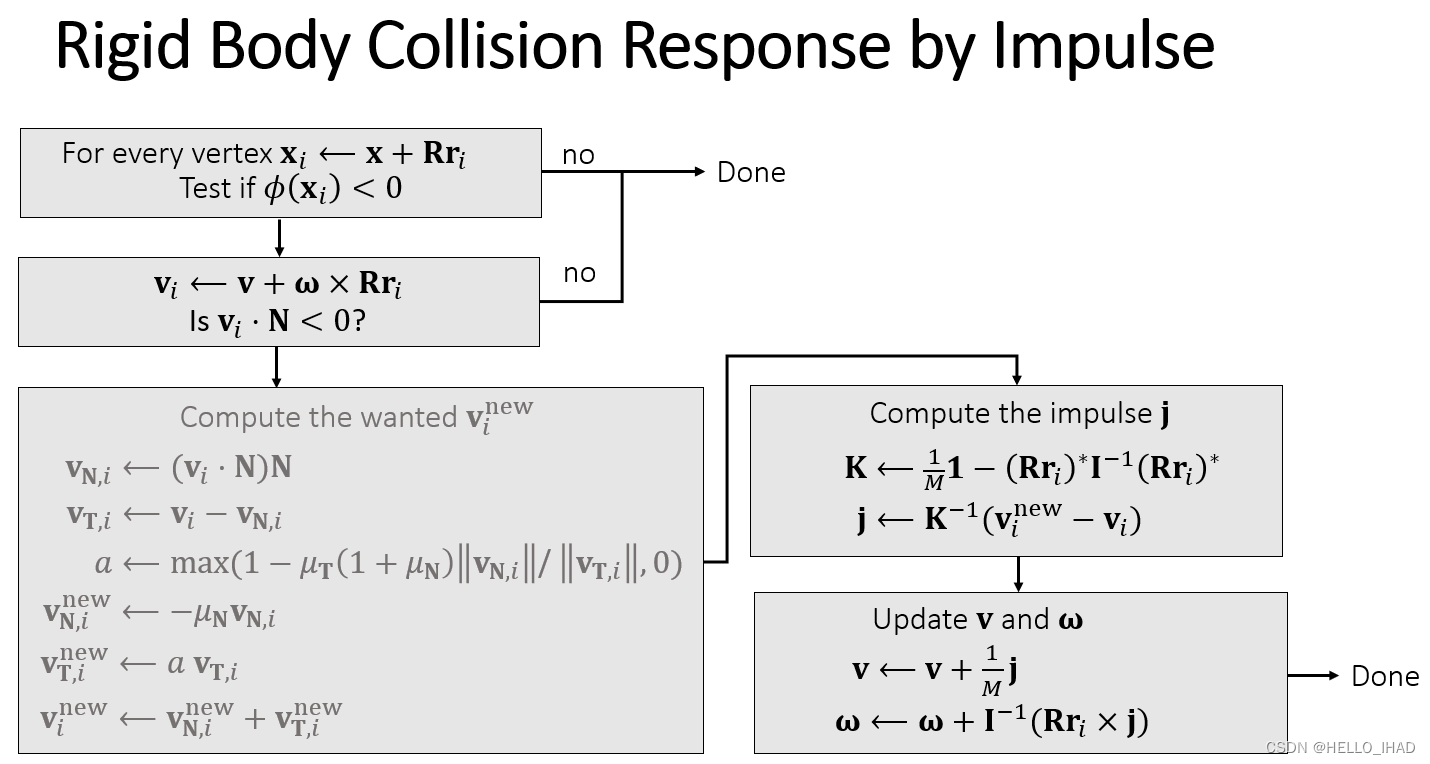

    代码逻辑结构如下，

    1. 首先寻找该帧中所有发生碰撞且未产生回弹的点，然后取这些碰撞点的平均点，参与之后计算。
    2. 计算平均碰撞点的新速度v_{i}^{new}
    3. 根据已知参数，计算系数K与冲量j
    4. 更新线速度v^{^{new}}和角速度w^{new}
    5. （最后在update（）函数中，根据LeapFrog Integration蛙跳法更新刚体新的位置position与旋转状态rotation）

     脚本源码：

    1. using UnityEngine;
    2. using System.Collections;
    3.
    4. public class Rigid_Bunny : MonoBehaviour
    5. {
    6. 	bool launched 		= false;
    7. 	float dt 			= 0.015f;
    8. 	Vector3 v 			= new Vector3(0, 0, 0); // velocity
    9.     Vector3 w           = new Vector3(0, 0, 0); // angular velocity
    10.
    11. 	float mass;									// mass
    12. 	Matrix4x4 I_ref;							// reference inertia
    13.
    14. 	float linear_decay	= 0.999f;				// for velocity decay
    15. 	float angular_decay	= 0.98f;
    16. 	float restitution 	= 0.5f;                 // for collision
    17. 	float restitution_T = 0.2f;                      //水平面的摩擦力（自己给定）
    18.
    19. 	Vector3 gravity =new Vector3(0.0f, -9.8f, 0.0f);
    20.
    21. 	// Use this for initialization
    22. 	void Start ()
    23. 	{
    24. 		Mesh mesh = GetComponent().mesh;
    25. 		Vector3[] vertices = mesh.vertices;
    26.
    27. 		float m = 1;
    28. 		mass=0;
    29. 		for (int i=0; i
    30. 		{
    31. 			mass += m;
    32. 			float diag=m*vertices[i].sqrMagnitude;
    33. 			I_ref[0, 0]+=diag;
    34. 			I_ref[1, 1]+=diag;
    35. 			I_ref[2, 2]+=diag;
    36. 			I_ref[0, 0]-=m*vertices[i][0]*vertices[i][0];
    37. 			I_ref[0, 1]-=m*vertices[i][0]*vertices[i][1];
    38. 			I_ref[0, 2]-=m*vertices[i][0]*vertices[i][2];
    39. 			I_ref[1, 0]-=m*vertices[i][1]*vertices[i][0];
    40. 			I_ref[1, 1]-=m*vertices[i][1]*vertices[i][1];
    41. 			I_ref[1, 2]-=m*vertices[i][1]*vertices[i][2];
    42. 			I_ref[2, 0]-=m*vertices[i][2]*vertices[i][0];
    43. 			I_ref[2, 1]-=m*vertices[i][2]*vertices[i][1];
    44. 			I_ref[2, 2]-=m*vertices[i][2]*vertices[i][2];
    45. 		}
    46. 		I_ref [3, 3] = 1;
    47.
    48.     }
    49.
    50. 	Matrix4x4 Get_Cross_Matrix(Vector3 a)
    51. 	{
    52. 		//Get the cross product matrix of vector a
    53. 		Matrix4x4 A = Matrix4x4.zero;
    54. 		A [0, 0] = 0;
    55. 		A [0, 1] = -a [2];
    56. 		A [0, 2] = a [1];
    57. 		A [1, 0] = a [2];
    58. 		A [1, 1] = 0;
    59. 		A [1, 2] = -a [0];
    60. 		A [2, 0] = -a [1];
    61. 		A [2, 1] = a [0];
    62. 		A [2, 2] = 0;
    63. 		A [3, 3] = 1;
    64. 		return A;
    65. 	}
    66.
    67. 	// In this function, update v and w by the impulse due to the collision with
    68. 	//a plane
    69. 	void Collision_Impulse(Vector3 P, Vector3 N)
    70. 	{
    71.         // 0. 检测mesh的所有点，是否与平面发生碰撞
    72.         Matrix4x4 mat_R = Matrix4x4.Rotate(transform.rotation);
    73. 		Vector3 pos = transform.position;
    74.
    75.         Mesh mesh = GetComponent().mesh;
    76.         Vector3[] vertices = mesh.vertices;
    77.
    78. 		Vector3 avg_Collision_Point = new Vector3(0.0f, 0.0f, 0.0f); //平均碰撞点
    79. 		int num_Collision = 0;
    80.
    81. 		Vector3 ri = new Vector3(0.0f, 0.0f, 0.0f);
    82. 		Vector3 vi = new Vector3(0.0f, 0.0f, 0.0f);
    83.
    84. 		//计算在该帧中，模型一共有多少点发生了碰撞，最终取这些碰撞点的平均点参与计算
    85. 		for (int i = 0; i < vertices.Length; i++)
    86. 		{
    87. 			//0.0 计算xi在世界坐标中的位置
    88. 			ri = vertices[i];
    89. 			Vector3 xi = pos + mat_R.MultiplyVector(ri);
    90.
    91. 			//0.1 计算是否发生碰撞
    92. 			if (Vector3.Dot((xi - P), N) >= 0.0f)
    93. 				continue;
    94.
    95.
    96. 			//0.2 计算碰撞后mesh是否已经处在回弹状态
    97. 			vi = v + Vector3.Cross(w, mat_R.MultiplyVector(ri));
    98. 			if (Vector3.Dot(vi, N) >= 0.0f)
    99. 				continue;
    100.
    101. 			avg_Collision_Point += ri;
    102. 			num_Collision++;
    103. 		}
    104. 		if (num_Collision == 0) //如果模型没有发生碰撞，则返回
    105. 			return;
    106.
    107. 		// 1. 如果发生碰撞，则进行模型回弹处理
    108.
    109. 		ri = avg_Collision_Point / num_Collision; //此时ri为模型的平均碰撞点
    110.
    111. 		Vector3 Rri = mat_R.MultiplyVector(ri);
    112. 		vi = v + Vector3.Cross(w, Rri);
    113.
    114.
    115. 		// 1.0 计算碰撞后的新速度 vi_new
    116. 		Vector3 vi_N = Vector3.Dot(vi, N) * N;
    117.         Vector3 vi_T = vi - vi_N;
    118. 		float a = Mathf.Max(1.0f - (restitution_T * (1.0f + restitution) * vi_N.magnitude / vi_T.magnitude), 0.0f);
    119.
    120. 		Vector3 vi_new_N = -restitution * vi_N;
    121.         Vector3 vi_new_T = a * vi_T;
    122.
    123.         Vector3 vi_new = vi_new_N + vi_new_T;
    124.
    125.         // 1.1 计算冲量J
    126.         Matrix4x4 I = mat_R * I_ref * mat_R.transpose;
    127.         Matrix4x4 K_temp = Get_Cross_Matrix(Rri) * I.inverse * Get_Cross_Matrix(Rri);
    128.
    129.         因为 unity没有提供matrix的加减法，所以手动计算
    130.         Matrix4x4 K = Matrix4x4.zero;
    131.         K[0, 0] = 1.0f / mass - K_temp[0, 0];
    132.         K[0, 1] = -K_temp[0, 1];
    133.         K[0, 2] = -K_temp[0, 2];
    134.         K[0, 3] = -K_temp[0, 3];
    135.
    136.         K[1, 0] = -K_temp[1, 0];
    137.         K[1, 1] = 1.0f / mass - K_temp[1, 1];
    138.         K[1, 2] = -K_temp[1, 2];
    139.         K[1, 3] = -K_temp[1, 3];
    140.
    141.         K[2, 0] = -K_temp[2, 0];
    142.         K[2, 1] = -K_temp[2, 1];
    143.         K[2, 2] = 1.0f / mass - K_temp[2, 2];
    144.         K[2, 3] = -K_temp[2, 3];
    145.
    146.         K[3, 0] = -K_temp[3, 0];
    147.         K[3, 1] = -K_temp[3, 1];
    148.         K[3, 2] = -K_temp[3, 2];
    149.         K[3, 3] = 1.0f / mass - K_temp[3, 3];
    150.
    151.         Vector3 J = K.inverse.MultiplyVector(vi_new - vi);
    152.
    153.         //1.2 更新v and w
    154.         v += 1.0f / mass * J;
    155.         w += I.inverse.MultiplyVector(Vector3.Cross(Rri, J));
    156.     }
    157.
    158. 	// Update is called once per frame
    159. 	void Update()
    160. 	{
    161. 		//Game Control
    162. 		if (Input.GetKey("r"))
    163. 		{
    164. 			transform.position = new Vector3(0, 0.6f, 0);
    165.             transform.rotation = Quaternion.Euler(0.0f, 0.0f, 0.0f);
    166.
    167.             launched = false;
    168. 		}
    169. 		if (Input.GetKey("l"))
    170. 		{
    171. 			v = new Vector3(5, 2, 0);
    172. 			w = new Vector3(0, 1, 0); // angular velocit
    173. 			launched = true;
    174. 		}
    175.
    176. 		if (launched == false)
    177. 			return;
    178.
    179.         // Part I: Update velocities
    180. 		// -- linear velocity
    181.         v = v + dt * gravity;
    182.         v *= linear_decay;
    183.
    184.         // -- angular velocity
    185.         w *= angular_decay;
    186.
    187.         //Part II: Collision Impulse
    188.         Collision_Impulse(new Vector3(0, 0.01f, 0), new Vector3(0, 1, 0));
    189.         Collision_Impulse(new Vector3(2, 0, 0), new Vector3(-1, 0, 0));
    190.
    191.         // Part III: Update position & orientation
    192.         //Update linear status
    193.         Vector3 x    = transform.position;
    194.         x += dt * v;
    195.
    196.         //Update angular status
    197.         Quaternion q = transform.rotation;
    198.
    199. 		Vector3 wt = 0.5f * dt * w;
    200. 		Quaternion dq = new Quaternion(wt.x, wt.y, wt.z, 0.0f) * q;
    201. 		q.Set(q.x + dq.x, q.y + dq.y, q.z + dq.z, q.w + dq.w);
    202.
    203. 		// Part IV: Assign to the object
    204. 		transform.position = x;
    205. 		transform.rotation = q;
    206. 	}
    207. }
