驱动程序开发：Linux内核自带LED使能

1、配置Linux内核

输入make menuconfig命里打开Linux配置菜单，路径如下：

-> Device Drivers
 -> LED Support (NEW_LEDS [=y])
  ->LED Support for GPIO connected LEDs 对其进行使能<*>

2、编译Linux内核，然后将.config文件拷贝到挂载目录/tftpboot中

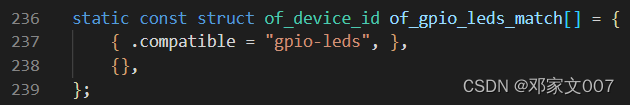

3、在led-gpio.c驱动文件查看匹配表的兼容属性

4、在imx6ull-alientek-emmc.dts设备树文件中添加相关设备节点

①节点名称可以任意，不一定要是dtsleds。

②compatible兼容属性一定要和led-gpio.c驱动文件中的匹配表的兼容属性一致。

③dtsleds节点下可以建立多个子节点，如led0、led1、led2 ……

④label属性可有可无，这里是为了给led0子节点做标识使用，在用户界面可以访问red来控制对应的LED的IO口。

⑤子节点内都需要设置gpios值，这是GPIO寄存器的确切位置。

⑥default-state属性值是用来选择该GPIO的功能如下：

backlight：LED 灯作为背光。
on：LED 灯打开
off：LED灯关闭
heartbeat：LED 灯作为心跳指示灯，可以作为系统运行提示灯。
ide-disk：LED 灯作为硬盘活动指示灯。
timer：LED 灯周期性闪烁，由定时器驱动，闪烁频率可以修改

5、实验测试

1、进入sys/class/leds目录查看label标签属性red是否存在，然后输入以下命令控制LED灯：

echo 1 > /sys/class/leds/red/brightness //打开 LED0
echo 0 > /sys/class/leds/red/brightness //关闭 LED0
echo none > /sys/class/leds/sys-led/trigger // 改变 LED 的触发模式
