目录

一、LED介绍

二、新建工程

 三、判断LED正负极

四、LED模块

 五、单片机如何控制硬件电路

六、进制转换

---

一、LED介绍

二、新建工程



中文名：发光二极管

外文名：Light Emitting Diode

简称：LED

用途：照明、广告灯、指引灯、屏幕



 三、判断LED正负极

“小”连“+”

“大”连“-”



“长”连“+”

“短”连“-”

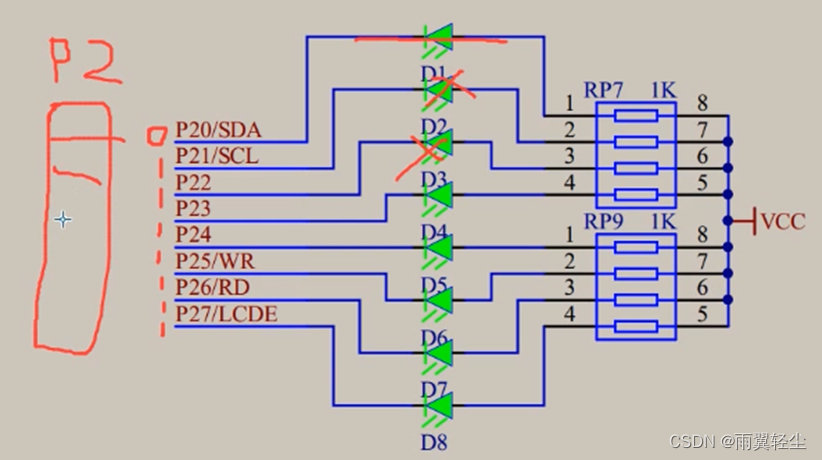

四、LED模块



 五、单片机如何控制硬件电路

         正极之后接的那个电阻作用是“限流”，若VCC电压是5V，LED直接接5V的话，可能会由于电流过大而烧毁。所以我们串联一个电阻用来限流。LED正极已经通过了限流电阻接到电源正极了，当LED负极接到负极的时候，LED 就会点亮。如果LED正极负极都接电源正极，就不能亮了。

        控制单片机引脚，输出高低电平（正负极，TTL电平：高电平5V，低电平0V）。即输出高电平LED就不会点亮，输出低电平LED就会点亮。

         接下来的主要任务就是如何控制单片机的 “P20”口，输出高低电平。



使第一个灯亮，就给第一个低电平（0），剩下的都不亮。

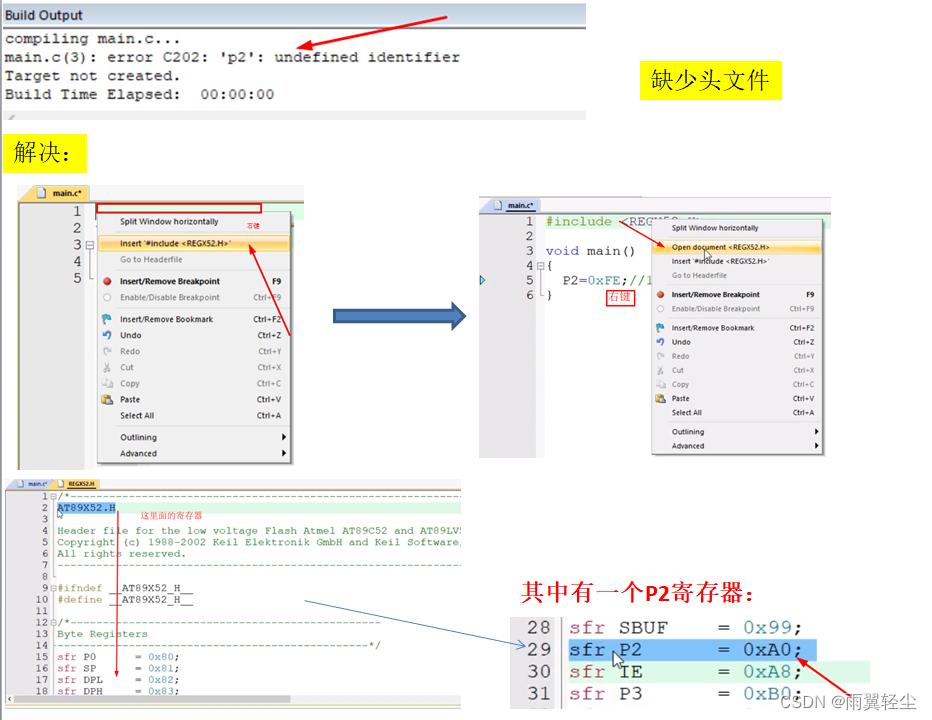

 这些1010是又P2这个寄存器来确定的，所以要在P2里面给这个数字。



六、进制转换



写代码：void main()
	{
	   // P2=11111110  (最低位0，赋给P20口)，不支持这种写法，会认为是十进制
	       P2=0xFE;   （P要大写）

	}
