一、LAN8720A概述

1. 简介

LAN8720A/LAN8720Ai是一个低功耗的可变I/O电压的10/100M PHY收发器，符合IEEE 802.3-2005标准，支持通过RMII接口与以太网MAC通信。

LAN8720A/LAN8720Ai实现自动协商，自动确定最佳可能的速度和双工操作模式。HP Auto-MDIX支持允许使用直接连接或交叉局域网电缆。

LAN8720A/LAN8720Ai既支持IEEE 802.3-2005标准，又支持厂商特有的注册功能。但是，操作不需要访问寄存器。初始配置可以通过“配置带”中描述的配置引脚选择。 可以寄存器选择的配置选项可用于进一步定义收发器的功能。

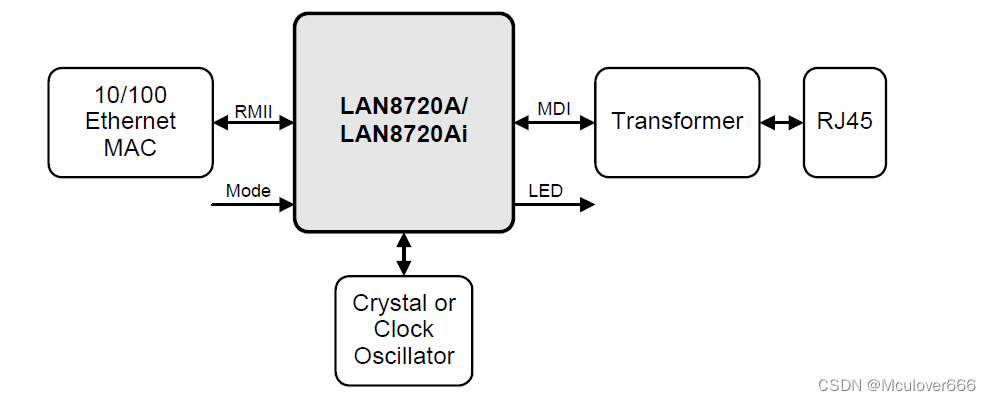

2. LAN8720A典型应用

3. LAN8720A内部框图

4. LAN8720A引脚说明

PHY芯片使用的是LAN8720A，引脚图如下：

引脚的分类和作用如下：

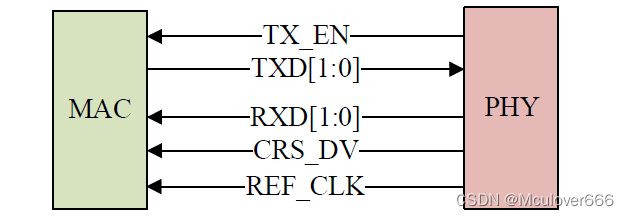

其中RMII引脚只有7条数据线，相比MII有16条数据线，非常方便：

二、LAN8720A功能描述

1. Serial Management Interface（SMI）

SMI接口用来控制设备并且获取它的状态。

该接口支持802.3标准的第22条要求的寄存器0到6，以及规范允许的“特定于供应商”的寄存器16到31，不支持的寄存器(例如7到15)将被读取为十六进制的“FFFF”。

SMI接口提供了2条信号线：MDIO和MDC。

• MDC信号：由站点管理控制器(SMC)提供的非周期时钟，最小边沿间隔是160ns，没有最大间隔
• MDIO信号：是一种双向数据SMI输入/输出信号，接收控制器SMC的串行数据(命令)，并向SMC发送串行数据(状态)

读数据的时序：

写数据的时序：

2. PHY地址

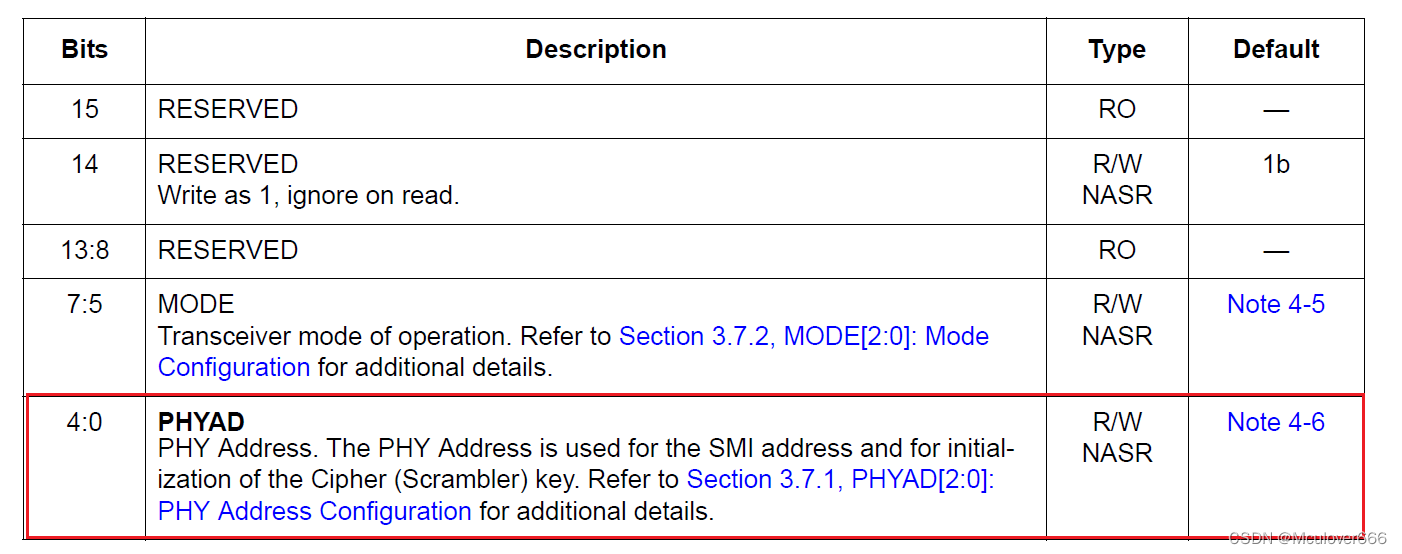

PHY地址取决于PHYADDR引脚，该值在上电的时候读取，并所存到寄存器18里面，所以也可以通过软件配置。

3. 寄存器描述

其中寄存器0和寄存器1是标准规定的通用寄存器。

寄存器2用来标识PHY ID：

寄存器3用来标识PHY ID：

三、使用uboot测试

uboot中提供了mii命令访问mdio总线：

（1）查看当前可用设备

mii device
1

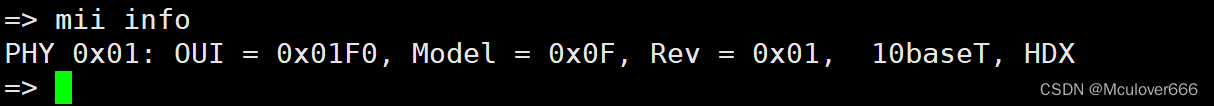

（2）列出当前MII PHY信息

mii info
1

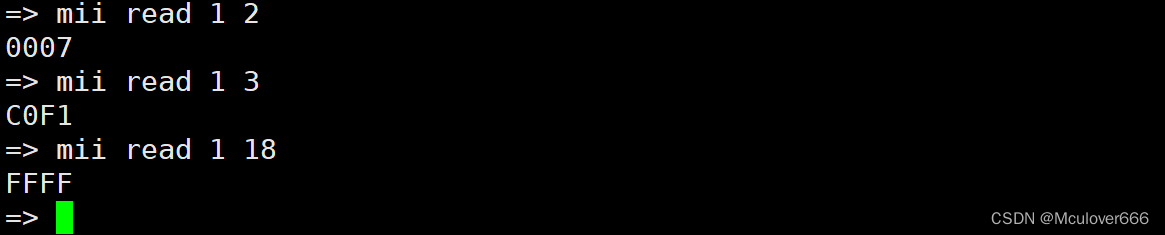

（3）读取PHY芯片寄存器
