浅谈 Redis 的底层数据结构

浅谈 Redis 的底层数据结构

1、简介

​  Redis 的底层数据结构 主要包括以下六种：

• 简单动态字符串
• 双向链表
• 压缩列表
• 字典
• 跳跃表
• 整数集合

---

补充：

​  Redis 五大基本类型所使用的底层数据结构：

• string（简单动态字符串）
• list（双向链表、压缩列表）
  • 当 list 保存的元素数量不超过 128 个，且元素长度都小于 64 字节 采用 压缩列表 作为底层实现，否则 采用 双向链表 作为底层实现
• hash（压缩列表、字典）
  • 当 hash 保存的键值对数量小于 512个，且键和值的字符串长度都小于 64 字节 采用 压缩列表 作为 底层实现，否则 采用 字典 作为底层实现
• set（整数集合）
• zset（压缩列表、字典、跳跃表）
  • 当 zset 保存的元素数量不超过 128 个，且元素长度都小于 64 字节 采用 压缩列表 作为底层实现，否则 采用 字典、跳跃表 作为底层实现

扩展：

​  redisObject 的数据结构如下：

typedef struct redisObject {
    // 数据类型 (基本数据结构: string、list、hash等等)
    unsigned [type] 4;
    // 内部编码 (底层数据结构: 简单动态字符串、双向链表、字典等等)
    unsigned [encoding] 4;
    // 当前对象可以保留的时长
    unsigned [lur] REDIS_LRU_BITS;
    // 对象引用计数，用于 GC
    int refcount;
    // 对象实际地址指针
    void *ptr;
}robj;
1
2
3
4
5
6
7
8
9
10
11
12

---

2、简单动态字符串（Simple Dynamic String，简称 SDS）

​  Redis 没有直接使用 C语言 传统的字符串，而是自己构建了一种名为 简单动态字符串（Simple Dynamic String）的抽象类型，并将 SDS 作为 Redis 的默认字符串表示。

​  SDS 的数据结构如下：

struct sdshdr{
    // 记录 buf 数组中已使用字节的数量
    // 等于 SDS 所保存字符串的长度
    int len;
    // 记录 buf 数组中未使用字节的数量
    int free;
    // 字节数组，用于保存字符串
    char buf[];
}
1
2
3
4
5
6
7
8
9

那为什么要使用 SDS 作为 字符串的默认实现呢？

1. SDS 获取 字符串长度 的 时间复杂度为 常数

   ​  由于 C语言 字符串 并不记录 自身的长度信息，所以 要想获取 字符串的长度 则必须 遍历整个字符串，时间复杂度为 O(N)；

   ​  而 SDS 只需要获取 len 属性的值 就可以得到 字符串的长度，时间复杂度为 O(1)。

2. SDS 杜绝了 缓存区溢出

   ​  在对 C语言 字符串 进行修改时，如果没有事先手动 重新分配空间 的话，可能会造成数据溢出。

   ​  当 SDS API 需要对 SDS 进行修改时，API 会先检查 SDS 的空间是否满足修改所需的要求，如果不满足，API 会自动将 SDS 的空间扩展至所需大小，然后才执行实际的修改操作。

3. 减少内存重分配次数

   ​  SDS 通过 空间预分配 和 惰性空间释放 两种优化策略 来减少内存重分配次数：

   • 空间预分配

     ​  当进行 字符串扩容操作 时，Redis 会同时分配 必要空间 和 额外未使用空间（长度 存储在 free 属性），减少了连续执行字符串扩展操作所需的内存分配次数。

   • 惰性空间释放

     ​  当进行 字符串缩容操作 时，Redis 不会立即回收 缩短后多余的空间，而是 使用 free 属性 记录起来，等待将来使用。

4. 二进制安全

   ​  SDS API 会以处理二进制的方式来处理 SDS 存放在 buf 数组中的数据，Redis 不会对其中的数据做任何的限制、过滤或者假设（如：使用 len 属性的值 而不是 空字符 来判断字符串是否结束），所以 SDS 的 API 都是 二进制安全的。

5. 兼容部分 C语言 字符串函数

   ​  SDS 在 字符串末尾 添加一个空字符（‘\0’）是为了 兼容 一些 C语言 字符串函数库（如：字符串对比函数 /strcasecmp() ）。

3、双向链表

​  双向链表数据结构如下：

typedef struct list {
    // 表头节点
    listNode *head;
    // 表尾节点
    listNode *tail;
    // 链表所包含的节点数量
    unsigned long len;

    // 节点值复制函数
    void *(*dup)(void *ptr);
    // 节点值释放函数
    void *(*free)(void *ptr);
    // 节点值对比函数
    int *(*match)(void *ptr,void *key);
} list;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

​  链表节点数据结构如下：

typedef struct listNode {
    // 前置节点
    struct listNode *prev;
    // 后置节点
    struct listNode *next;
    // 节点的值
    void *value
}listNode;
1
2
3
4
5
6
7
8

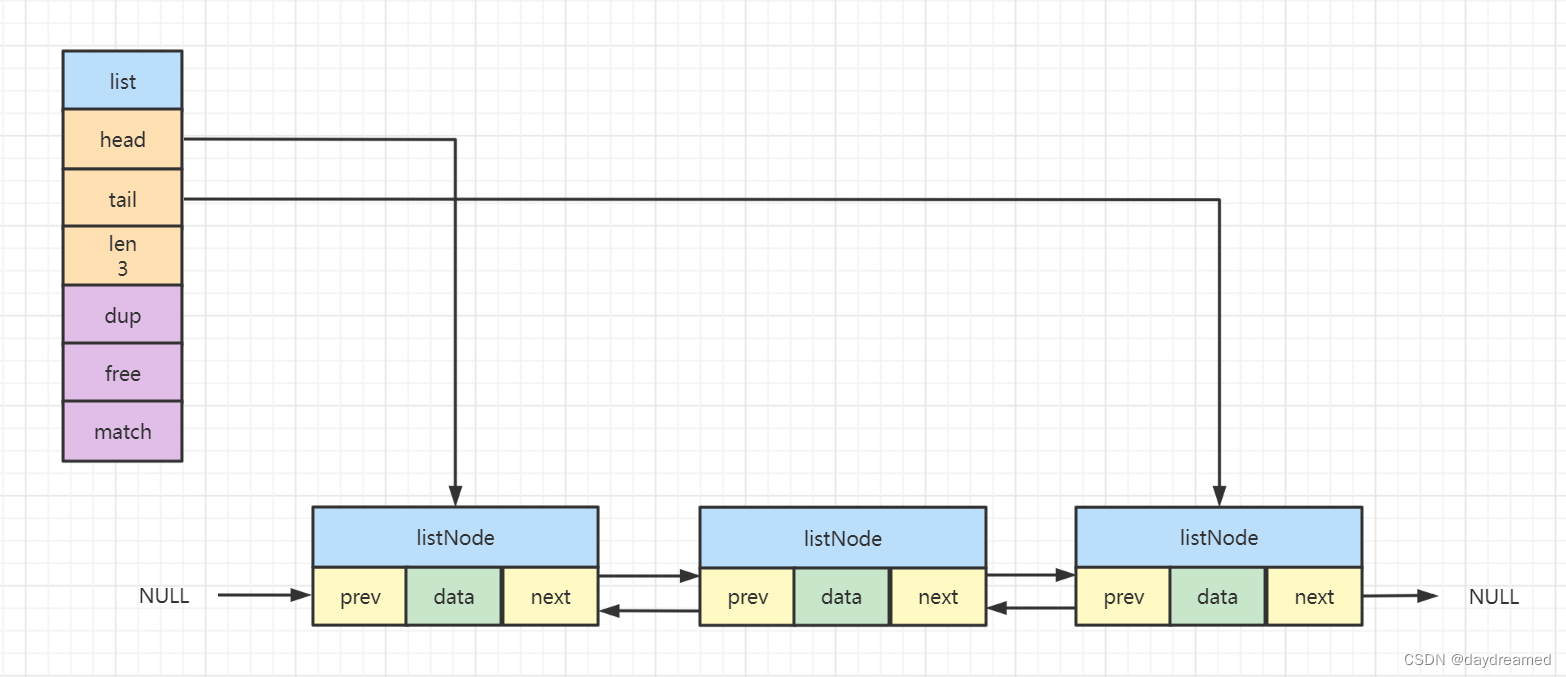

Redis 链表实现的特性：

1. 双端

   ​  链表节点带有 prev 和 next 指针，获取 某个节点的 前置节点 和 后置节点 的 时间复杂度 都是 O(1)。

2. 无环

   ​  表头节点的 prev 指针 和 表尾节点的 next 指针 都指向 NULL，对链表的访问以 NULL 为终点。

3. 带表头指针和表尾指针

   ​  通过 list 结构的 head 指针 和 tail 指针，程序获取 链表 的 表头节点 和 表尾节点 的 时间复杂度 为 O(1)。

4. 带链表长度计数器

   ​  程序使用 list 结构的 len 属性来对 list 持有的 链表节点 进行计数，程序获取 链表中节点数量 的 时间复杂度为 O(1)。

5. 多态

   ​  链表节点 使用 void* 指针 来保存节点值，并且可以通过 list 结构 的 dup、free、match 三个属性为节点值 设置 类型特定函数，所以链表可以用于保存各种不同类型的值。

4、压缩列表

​  压缩列表（ziplist），是 Redis 为了 节约内存 而设计的一种 线性数据结构，它是由 一系列 具有特殊编码的连续内存块 构成的。一个压缩列表 可以包含 任意多个节点，每个节点 可以保存 一个字节数组 或 一个整数值。

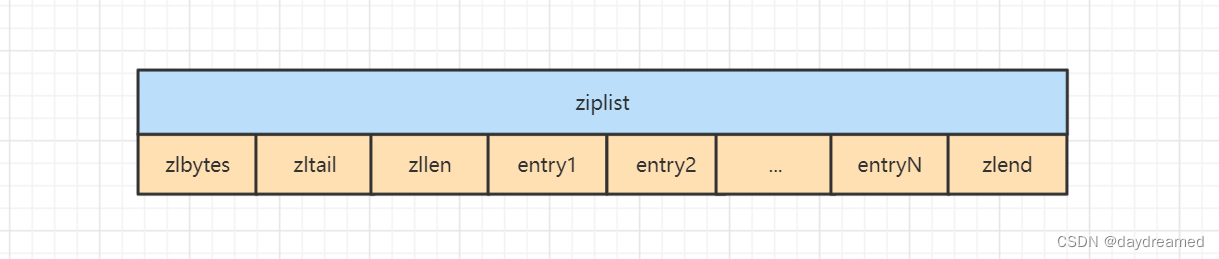

​  压缩列表的数据结构如下：

该结构当中的字段含义如下表所示：

​  压缩列表节点的数据结构如下：

• previous_entry_length（pel）属性 以字节为单位，记录当前节点的前一节点的长度，其自身占据 1 字节或 5 字节：

  1. 如果前一节点的长度小于 254 字节，则 “pel” 属性的长度为 1 字节，前一节点的长度就保存在这一个字节内；
  2. 如果前一节点的长度达到 254 字节，则 “pel” 属性的长度为 5 字节，其中第一个字节被设置为 0xFE，之后的四个字节用来保存前一节点的长度；

  基于 “pel” 属性，程序便可以通过指针运算，根据当前节点的起始地址计算出前一节点的起始地址，从而实现从表尾向表头的遍历操作。

• content 属性 负责保存节点的值（字节数组或整数），其类型和长度则由 encoding 属性决定，它们的关系如下：

5、字典

​  字典（dict）又称为散列表，是一种用来存储键值对的数据结构。C语言 没有内置这种数据结构，所以Redis构建了自己的字典实现。

​  字典的数据结构如下：

typedef struct dict {
    // 类型特定函数
    dictType *type;
    // 私有数据
    void *data;
    // 哈希表
    dictht ht[2];
    // rehash 索引
    // 当 rehash 不在进行时，值为 -1
	int trehashidx;	/*rehashing not in progree if rehashidx == -1*/
} dict;
1
2
3
4
5
6
7
8
9
10
11

​  哈希表的数据结构如下：

typedef struct dictht {
    // 哈希表数组
    dictEntry **table;
    // 哈希表大小
    unsigned long size;
    // 哈希表大小掩码，用于计算索引值
    // 总是等于 size - 1
    unsigned long sizemask;
    // 该哈希表已有节点的数量
    unsigned long used;
} dictht;
1
2
3
4
5
6
7
8
9
10
11

​  哈希表节点的数据结构如下：

typedef struct dictEntry {
    // 键
    void *key;
    // 值
    union {
        void *val;
        uint64_tu64;
        int64_ts64;
    } v;
    // 指向下个哈希表节点，形成链表
    struct dictEntry *next;
} dictEntry;
1
2
3
4
5
6
7
8
9
10
11
12

​  字典 主要由三个结构体：字典（dict）、哈希表（dictht）、哈希表节点（dictEntry）进行实现。

• 一个字典 由 两个哈希表 构成

• 一个哈希表 由 多个哈希表节点 构成

• 一个哈希表节点 保存 一个键值对

  这三个结构体的关系如下图所示：

---

补充：dict 有 两个 dictht，一个用于存储数据，一个用于重新散列（rehash）

---

​  当哈希表保存的键值对 数量过多或过少 时，需要对 哈希表的大小 进行 扩展或收缩 操作，在 Redis 中，扩展和收缩 哈希表 是通过 rehash 实现的，执行 rehash 的大致步骤如下：

1. 为 字典的 ht[1] 哈希表 分配内存空间

   ​  如果执行的是 扩展操作，则 ht[1] 的大小为 第1个大于等于 ht[0].used*2 的 2n；如果执行的是 收缩操作，则 ht[1] 的大小为 第1个大于等于 ht[0].used 的 2n。

2. 将存储在 ht[0] 中的数据迁移到 ht[1] 上

   ​  重新计算 键的 哈希值 和 索引值，然后将 键值对 放置到 ht[1] 哈希表 的指定位置上。

3. 将 字典的 ht[1] 哈希表 晋升为 默认哈希表

   ​  迁移完成后，清空 ht[0]，再交换 ht[0] 和 ht[1] 的值，为下一次 rehash 做准备。

---

补充：

​  当满足以下任何一个条件时，程序会自动开始对哈希表执行扩展操作：

• 服务器目前 没有执行 bgsave 或 bgrewriteof 命令，并且 哈希表的负载因子 大于等于 1
• 服务器目前 正在执行 bgsave 或 bgrewriteof 命令，并且 哈希表的负载因子 大于等于 5

---

​  为了避免 rehash 对服务器性能造成影响，rehash 操作不是一次性地完成的，而是分多次、渐进式地完成的，渐进式 rehash 的详细过程如下：

1. 为 ht[1] 分配空间，让 字典 同时持有 ht[0] 和 ht[1] 两个哈希表

2. 在 字典 中的 索引计数器 rehashidx 设置为 0，表示 rehash 操作正式开始

3. 在 rehash 期间，每次对字典执行 添加、删除、修改、查找操作 时，程序除了执行指定的操作外，还会顺带将 ht[0] 中位于 rehashidx 上的所有键值对迁移到 ht[1] 中，再将 rehashidx 的值加 1

4. 随着 字典 不断被访问，最终在某个时刻，ht[0] 上的所有键值对都被迁移到 ht[1] 上，此时程序将 rehashidx 属性值设置为 -1，标识 rehash 操作完成

---

补充：

​  rehash 期间，字典同时持有两个哈希表，此时的访问将按照如下原则处理：

• 新添加的键值对，一律被保存到 ht[1] 中

• 删除、修改、查找等其他操作，会在两个哈希表上进行，即程序先尝试去 ht[0] 中访问要操作的数据，若不存在则到 ht[1] 中访问，再对访问到的数据做相应的处理

---

6、跳跃表

​  跳跃表 是一种 有序 数据结构，它通过在 每个节点 中维持 多个指向其他节点的指针，从而达到快速访问节点的目的，跳跃表 的 查找复杂度为 平均 O(logN)，最坏 O(N)。

---

补充：

​  有序链表 插入、删除的复杂度为 O(1)，而查找的复杂度为 O(N)。例：若要查找值为60的元素，需要从第 1 个元素依次向后比较，共需比较 6 次才行，如下图：

​  跳跃表 是从 有序链表 中选取部分节点，组成一个新链表，并以此作为 原始链表 的 一级索引，再从 一级索引 中选取部分节点，组成一个新链表，并以此作为 原始链表 的 二级索引。以此类推，可以有多级索引，如下图：

​  跳跃表 在查找时，优先从 高层 开始查找，若 next 节点值大于目标值，或 next 指针 指向 NULL，则从当前节点 下降一层 继续向后查找，这样便可以提高查找的效率了。

---

​

​  跳跃表的数据结构如下：

typedef struct zskiplist {
    // 表头节点和表尾节点
    struct skiplistNode *head, *tail;
	// 表中节点的数量
    unsigned long length;
    // 表中层数最大的节点的层数
    int level;
} zskiplist;
1
2
3
4
5
6
7
8

​  跳跃表节点的数据结构如下：

typedef struct zskiplistNode {
    // 层
    struct zskiplistLevel {
        // 前进指针
        struct zskiplistNode *forward;
        // 跨度，记录两个节点之间的距离
        unsigned int span;
    } level[];
    // 后退指针
    struct zskiplistNode *backward;
    // 分值
    double score;
    // 成员对象
    robj *obj;
} zskiplistNode;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

​  跳跃表 主要由两个结构体：zskiplist、zskiplistNode 进行实现。

---

补充：

1. 节点层高的范围是 [1，ZSKIP_MAXLEVEL]，在 Redis 6 中层高的最大值为 32
2. 头节点是特殊节点，它的层高为 32，不存储数据和分值，也不计入跳跃表的总长度和高度
3. 创建节点时，程序会生成一个 [1，32] 之间的随机值作为该节点的层高，并且生成算法符合幂次定律（越大的数出现的概率越小）

---

7、整数集合

​  整数集合是 Redis 用于保存 整数值 的 集合抽象 数据结构，它可以保存类型为 int16_t 、int32_t 或者 int64_t 的整数值，并且保证集合中不出现重复值。

​  整数集合的数据结构如下：

typedef struct intset {
    // 编码方式：NTSET_ENC_INT16、INTSET_ENC_INT32、INTSET_ENC_INT64
    uint32_t encoding;
    // 集合包含的元素数量
    uint32_t length;
    // 保存元素的数组
    int8_t contents[];
} intset;
1
2
3
4
5
6
7
8

​  当 新添加的元素的类型 比 整数集合 现有的元素类型大（如：新元素 – int32，整数集合元素 – int16）时，这时 整数集合 就需要进行升级。（Redis 的整数集合 不支持 降级。）

整数集合的升级步骤：

1. 根据新元素的类型，扩展 整数集合数组 的空间，并为新元素分配空间
2. 将 数组的所有元素 都转换成 与新元素相同的类型
3. 将 新元素 添加到 数组中

​
