ArcGIS批量出图操作流程（附练习数据下载）

数据：烟威地区各县区划（文末有练习数据下载链接）

要求：批量生成各县区划范围图

下面开始操作：

1、 双击数据框，在框架中将背景调成蓝色。

图片将各县区划添加到数据框内，将区划颜色设置为绿色。

2、 在菜单栏下空白处双击，勾选数据驱动页面工具

3、 点击菜单栏文件—页面和打印设置，打印机名称选择microsoft print to PDF。

纸张大小选择A4，方向选择横向，其他默认即可。

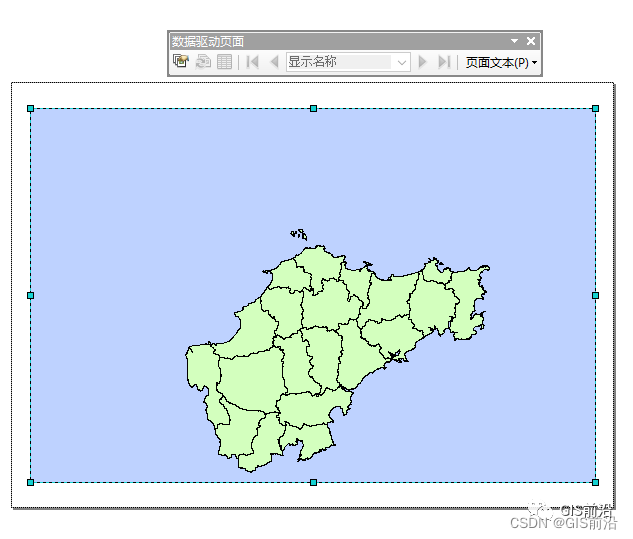

4、 点开布局视图图片

调整布局形状图片

5、 点击数据驱动页面的图片按钮，在定义中勾选启用数据驱动页面，名称字段选择sname（各区划的名称）排序字段选择fid。在范围中选择地图编剧大小为110%

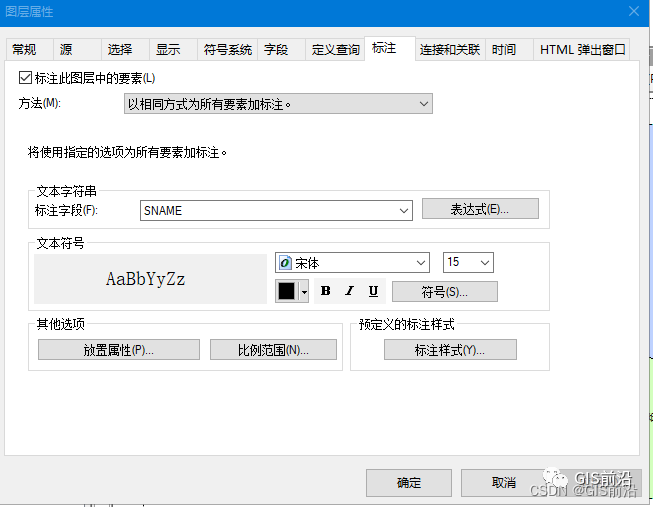

6、 右击区划图层勾选标注要素，然后双击区划图层对标注进行修改标注字段为sname，字体为宋体，大小为15图片

ArcGis三调符号库.rar

rar 0星 超过10%的资源 337KB

下载

7、 点击菜单栏插入——图例、指北针、比例文本

8、 点击页面文本——数据驱动页面属性，索引图层字段选择sname。

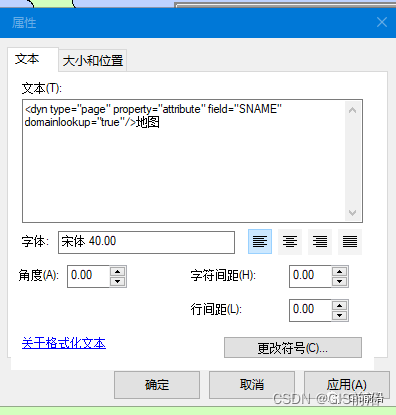

9、 双击生成的文字，弹出窗口后点击更改符号，对文本进行修改，文字大小改为40。然后在文本框内添加内容，在代码末尾添加文字地图，生成后将文本放置在顶部图片图片

10、 点击页面文本——带页数的数据驱动页面

图片按照上述步骤对生成的文本大小进行调整图片

arcgis三调符号库符号库

zip 0星 超过10%的资源 368KB

下载

11、 双击区划图层，在符号系统中选择唯一值sname图片

12、 点击文件——导出地图，保存类型为pdf，页面选项下选择全部。

文件名为批量出图

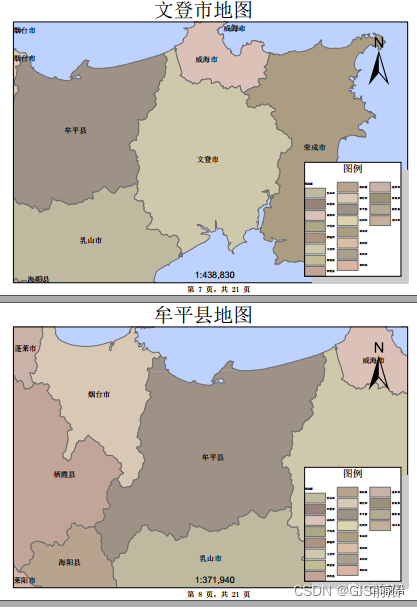

图片生成后查看批量打印的地图
