前言

如何从整体上去分析 Revit 的管道和风管系统。

内容

在 Revit 中，水暖两个专业有极大的相似性。从API层面上来说，他们有共同的基类 MEPCurve。

MEPCurve

MEPSystem 用来表示当前的 MEPCurve 是什么系统类型，水、暖、电。ConnectorManager 用来管理连接性。Diameter 和 Height Width 是互斥的，表示圆形或者矩形。

namespace Autodesk.Revit.DB
{
    public class MEPCurve : HostObject
    {
        public MEPSystem MEPSystem { get; }
        public Level ReferenceLevel { get; set; }
        public double LevelOffset { get; set; }
        public double Diameter { get; }
        public double Height { get; }
        public double Width { get; }
        public ConnectorManager ConnectorManager { get; }
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13

MEPSystem 的继承关系：

以下面这个机械送风系统为例，选中的是这个矩形风管，它是这个风管的一个属性。而 MEPSystem 是继承 Element，它更像是一组 Element 的集合，从概念上和 Group、Assembly 很接近。

布管系统配置

水、暖作为系统，在绘制的过程中，会涉及到管段、弯头、首选连接类型、连接、四通、过渡件、活接头、法兰、管帽。这些内容都附加给了管道，即管道表示了一个抽象的系统。下图实际上选中的是一个管段，布管系统设置是管段类型的一个参数。

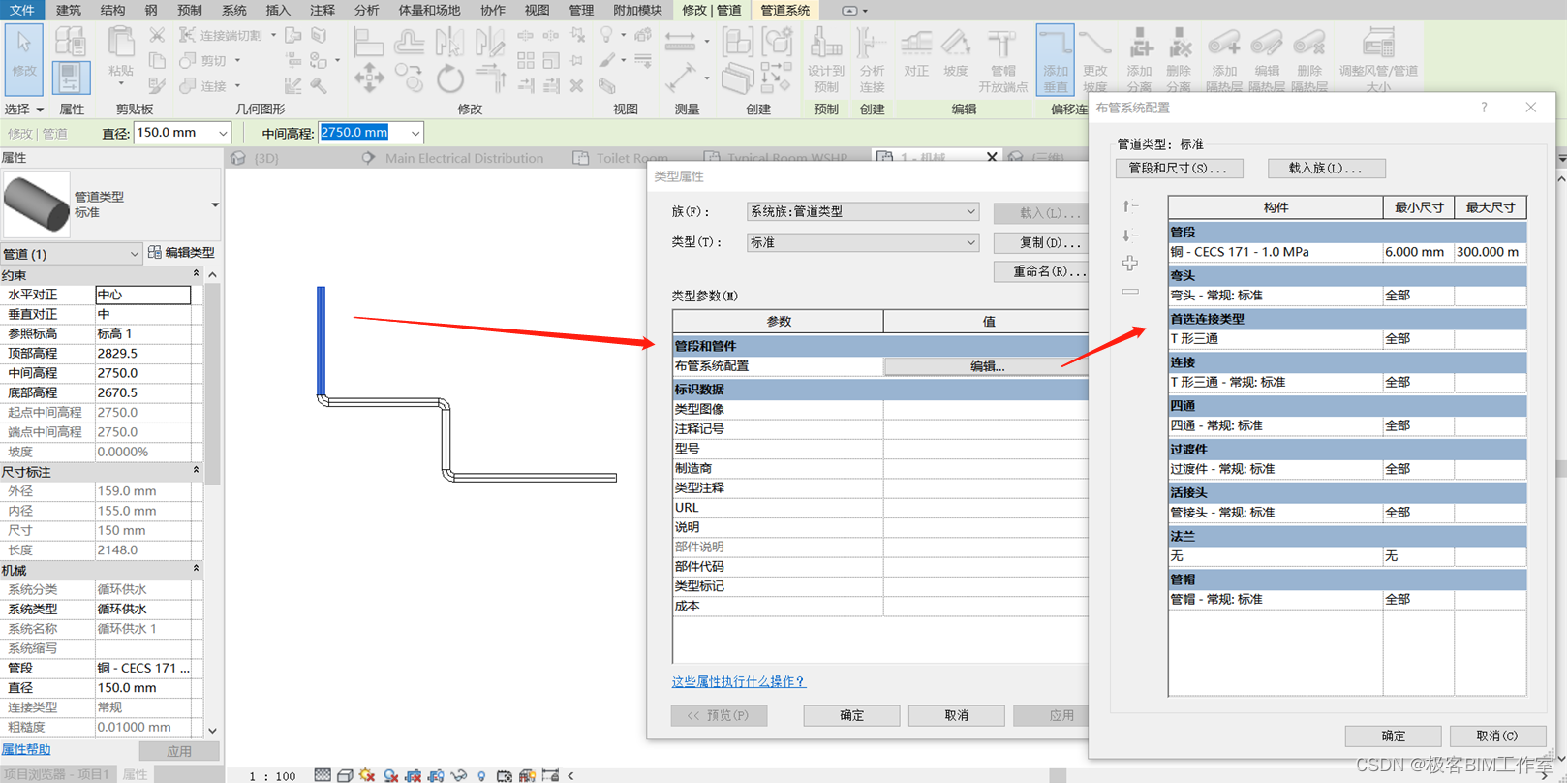

管道系统：

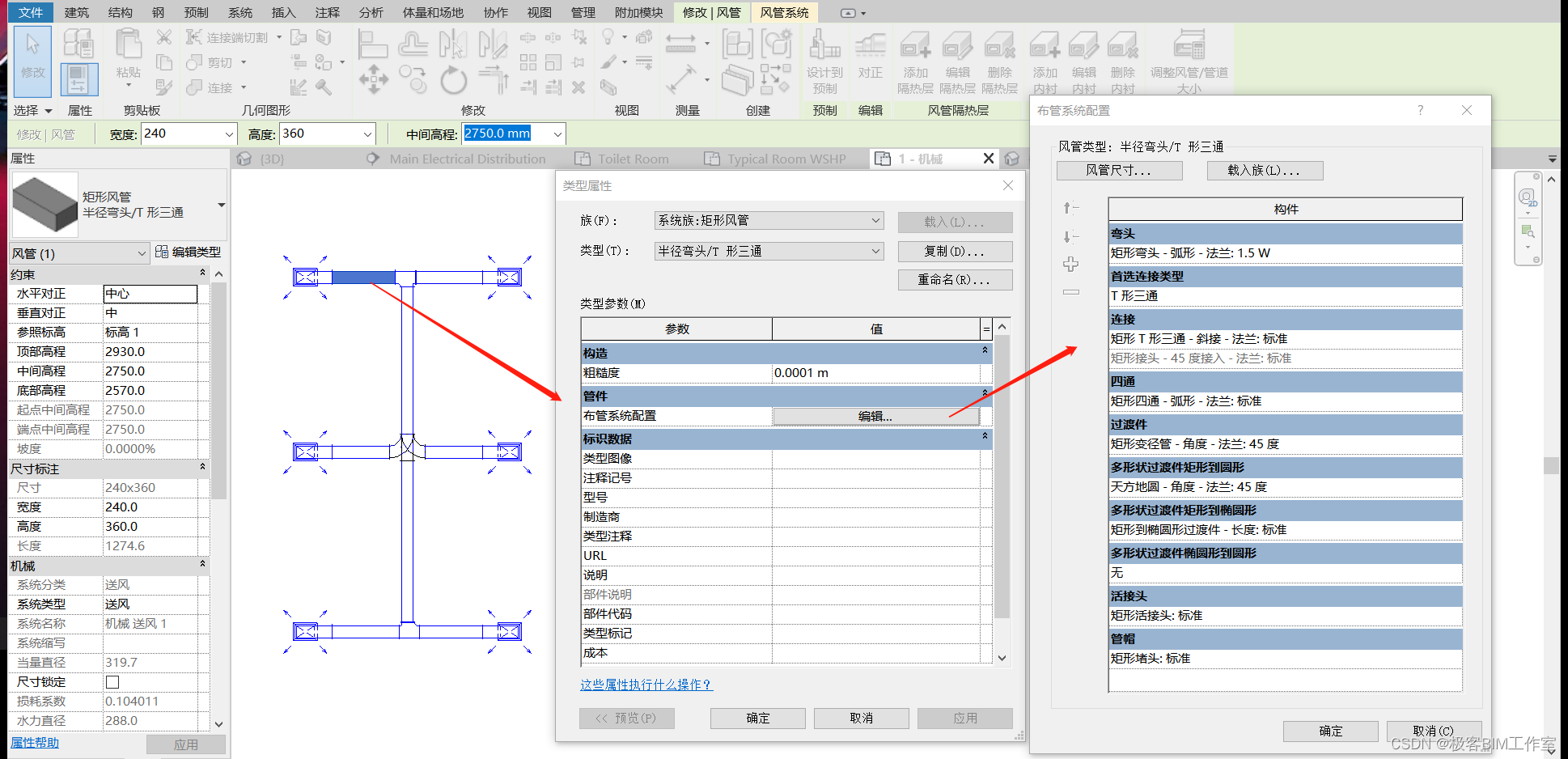

风管系统：

如何获取布管系统配置：

1. 过滤出管道类型 PipeType
2. 从类型获取布管系统配置 RoutingPreferenceManager
3. 从布管系统配置获取布管的规则 RoutingPreferenceRule
4. 从规则中获取对应的管段 Segment

private List<double> GetAvailablePipeSegmentSizesFromDocument(Document document)
{
    System.Collections.Generic.HashSet<double> sizes = new HashSet<double>();

    FilteredElementCollector collectorPipeType = new FilteredElementCollector(document);
    collectorPipeType.OfClass(typeof(PipeType));

    IEnumerable<PipeType> pipeTypes = collectorPipeType.ToElements().Cast<PipeType>();
    foreach (PipeType pipeType in pipeTypes)
    {
        RoutingPreferenceManager rpm = pipeType.RoutingPreferenceManager;

        int segmentCount = rpm.GetNumberOfRules(RoutingPreferenceRuleGroupType.Segments);
        for (int index = 0; index != segmentCount; ++index)
        {
            RoutingPreferenceRule segmentRule = rpm.GetRule(RoutingPreferenceRuleGroupType.Segments, index);
            Segment segment = document.GetElement(segmentRule.MEPPartId) as Segment;
            foreach (MEPSize size in segment.GetSizes())
            {
                sizes.Add(size.NominalDiameter);  //Use a hash-set to remove duplicate sizes among Segments and PipeTypes.
            }
        }
    }

    List<double> sizesSorted = sizes.ToList();
    sizesSorted.Sort();
    return sizesSorted;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

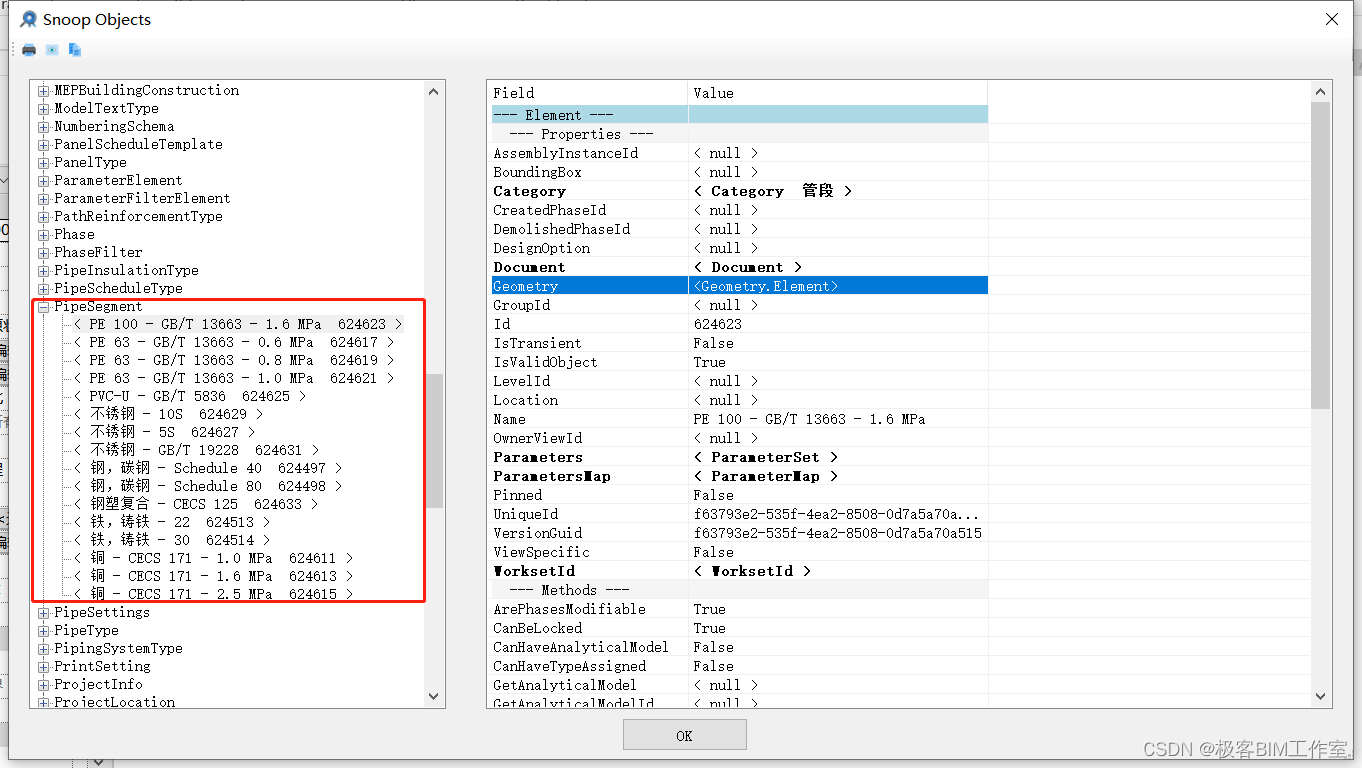

注：Segment 也是一个抽象的存在，文件中没有任何构件实例，依然可以在文件找到 PipeSegment，应该是从属于构件类型的。

ConnectorManager

ConnectorManager 维持和其它构件的连接关系。

namespace Autodesk.Revit.DB
{
    //
    // 摘要:
    //     Provides access to the Connector Manager
    public class ConnectorManager : IDisposable
    {
        public Element Owner { get; }
        public ConnectorSet UnusedConnectors { get; }
        public ConnectorSet Connectors { get; }
        public Connector Lookup(int index);

        ~ConnectorManager();
        public bool IsValidObject { get; }
        public sealed override void Dispose();
        [HandleProcessCorruptedStateExceptions]
        protected virtual void Dispose(bool A_0);
        protected virtual void ReleaseUnmanagedResources(bool disposing);
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Connector 管理了和连接所有相关的内容，接口比较丰富。下面如何从Connector获取对应的 Element。

public void GetElementAtConnector(Autodesk.Revit.DB.Connector connector)
{
    MEPSystem mepSystem = connector.MEPSystem;
    if (null != mepSystem)
    {
        string message = "Connector is owned by: " + connector.Owner.Name;

        if (connector.IsConnected == true)
        {
            ConnectorSet connectorSet = connector.AllRefs;
            ConnectorSetIterator csi = connectorSet.ForwardIterator();
            while (csi.MoveNext())
            {
                Connector connected = csi.Current as Connector;
                if (null != connected)
                {
                    // look for physical connections
                    if (connected.ConnectorType == ConnectorType.End ||
                        connected.ConnectorType == ConnectorType.Curve ||
                        connected.ConnectorType == ConnectorType.Physical)
                    {
                        message += "\nConnector is connected to: " + connected.Owner.Name;
                        message += "\nConnection type is: " + connected.ConnectorType;
                    }
                }
            }
        }
        else
        {
            message += "\nConnector is not connected to anything.";
        }

        TaskDialog.Show("Revit", message);
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

总结

从设计思路上看，Pipe & Duct -管道和风管本身有对应的构件，但他们的类型分别作为管道系统和机械系统的入口。而结构中的梁系统则不同，是一个单独的可被选中的构件，且有独立的入口按钮。因此，可以认为 Revit 这里针对抽象的系统，有两种不同类型的实现。
