概念

N-S图，也被称为盒图或NS图，是结构化编程中的一种可视化建模。
N-S图特点
1）NS图形象直观，功能域明确，具有良好的可见度；
2）很容易确定局部和全局数据的作用域；
3）不可能任意转移控制；
4）很容易表示嵌套关系及模块的层次关系；
5）复杂度接近代码本身，修改需要重画整个图；
6）它强制设计人员按SP方法进行思考并描述他的设计方案，因为除了表示几种标准结构的符号之处，它不再提供其他描述手段，这就有效地保证了设计的质量，从而也保证了程序的质量。

它有三种结构，或者说是基本符号：

1. 顺序结构

所有语句顺序执行，先执行A后执行B

2. 选择结构

1）条件结构

如果条件P成立，执行A，否则执行B

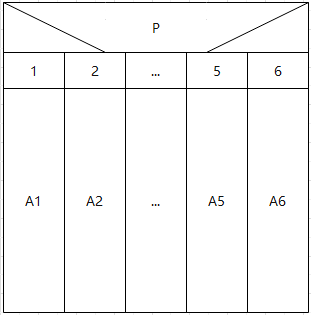

2）多分支选择结构

P=1的时候，执行A1，P=2的时候，执行A2，依次类推；

3. 循环结构

1）当型循环结构

先判断后执行，当P1条件成立的情况下，反复执行A语句，直到P1条件不成立为止

2）直到型循环结构

先执行后判断，当P1条件不成立的情况下，反复执行A语句，直到P1条件成立为止

实例
输入三角形三边长,判断三遍构成的是等边,等腰,还是一般三角形

参考文章：https://blog.csdn.net/qq_43539854/article/details/105868814
