40度高温，如何通过SOLIDWORKS找到室内最凉快的地方？

全国各地的气温越来越高，高温之下，在外聚餐变得不那么轻松……空调不好的地方很热，直接找空调下面坐好像也不是最凉快的，不过你知道吗，使用SOLIDWORKS Simulation Flow可以帮助我们找到室内最凉快的地方。

模型获取
餐厅模型链接:
https://pan.baidu.com/s/1kFmddEQAJsVDo58HIK6zPA?pwd=dift

今天让我们一起来看看在关闭窗口，空调开启60s后，室内10个草图点位的流体温度、速度、变化曲线、温度变化以及相应截面位置的温度分布情况。

边界条件：

空气从双窗进入，体积流量为5m³/s；
从单窗流出；
环境温度为25度，大气压力为标准大气压；
大门紧闭；
空调口关闭，空调口不通风。

入伏之后，天气越来越热，开窗通风是最简单、最经济的消暑方法之一。开窗后室内空气的流动情况如何呢？可以使用SOLIDWORKS Flow Simulation进行计算分析。

首先，启动SOLIDWORKS Flow Simulation模块，方法是在插件里勾选SOLIDWORKS Flow Simulation。

SOLIDWORKS Flow Simulation分析步骤：

1.向导式设置

通过向导您可以逐步设置相关参数，例如单位、分析类型、分析介质等，根据本例给出的初始条件，设置分析类型为内部分析，考虑重力影响，选择空气为分析介质，设定环境温度为25度，其他参数可以保持默认。

2.设定边界条件

根据本例给出的条件，设定双窗入口体积流量为5m³/s，单窗出口为环境压力；设定体积流量、速度为分析目标。

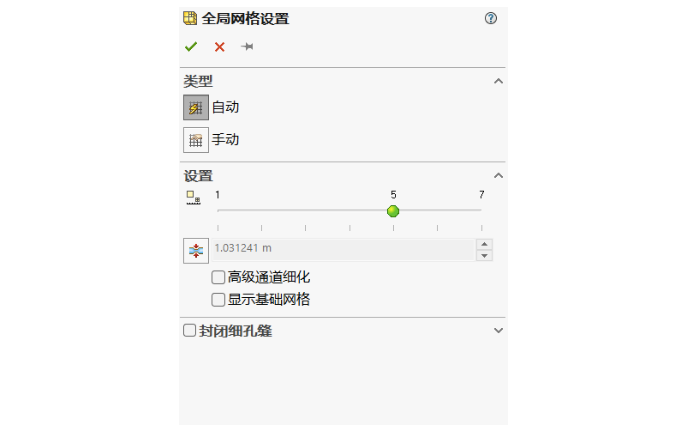

3.网格化及分析

根据需要可以设定网格精度，之后进行分析计算即可。

4.查看结果

通过结果文件夹可以查看相关结果，结果文件夹提供切面图、表面图、等值图、流动迹线、点参数、表面参数、XY图等多种结果类型。
本例中需要提供速度的流动轨迹视频，可以使用流动迹线实现，在流动迹线设置窗口里选择两个封盖为起始点，选择速度为对象，选择合适的外观类型及尺寸，完成流动迹线设置。之后通过播放可以查看效果，确认无误后通过动画输出为视频。
