目录

一、简介

二、关于FCC的认证说明

2.1 硬件的连接

2.2 软件的说明

2.3 FCC定频实际的板子接线举例

2.4 BQB测试说明

三、关于BQB的认证说明

4、详细的参数信息

5  产品如何过BQB 认证

---

一、简介

1、基本上涉及到蓝牙的认证，都绕不开FCC和BQB这两个名词。简单理解如下：

(1)、FCC是用来测试射频的性能

(2)、BQB是测试蓝牙的协议。

客户如果需要过认证，最好咨询专业的机构，我们只能做到全力配合，但是不能代替客户去过

2、注意：硬件上面，只用做3件事情：

(1)、一定，要预留出来USB的两个脚，还有电源、地线。详细的请看参考原理图

(2)、一定，要联系我们，烧录认证相应的固件

(3)、一定，要购买“USB转TTL”的工具。总之，不要担心，这个就是花钱，花时间就能搞掂的事情



3、关于蓝牙产品的认证，只有3个环节

(1)、环节一：我们。配合客户出认证资料、测试软件、工具。以及配合整改

(2)、环节二：贵司。出钱，出产品，配合我们一起过认证

(3)、环节三：认证公司。他们是收钱出报告

不能想着花钱做假报告。但凡能接这样的事情的认证公司，都是坑，最后一定是伤害到贵司

4、认证公司，我们推荐我们一直合作的机构，原因有二：

(1)、长期合作了，他们比较配合，收费相对会给与一定的小优惠

(2)、和我们公司物理距离很近，一旦测试有不通过的地方，我们能给予及时的整改。甚至需要的话，可以去到现场整改。这样效率会很高

(3)、认证公司和我司无任何的利益关系。当然认证的费用，贵司也可以多方面比较

二、关于FCC的认证说明

2.1 硬件的连接



拿到之后，什么都不用改，我们都接线接好了，只用到了两部分

1、和电脑通讯的工具 --- 简称USB转TTL

2、客户您的目标样机，这个不用多说

2.2 软件的说明



1. 您需要做的事情，就是在电脑上安装好“USB转TTL”的驱动程序。推荐使用CH340G的转接小板
2. 然后打开我们提供的FCC定频测试上位机软件，如上图，波特率设置为115200
3. 然后测试机构根据自己的需要，测试自己的参数
4. 每一次发送数据之后，上位机会有上面“发送成功！”的反馈信息
5. 注意，如果您的产品用不到ble ，那么左边的选项框，只用选择“BR/EDR”。BLE部分的直接忽略掉

备注：样机已经进入测试模式了，所以他不再是一个完整的功能产品，仅做FCC测试用。手机也是连不上的了

蓝牙芯片的TX是USBDP ，RX是USBDM

USBDP[TX]  ----- 连接串口小板 ---》  RX

USBDM [RX] ----- 连接串口小板 --- 》 TX

2.3 FCC定频实际的板子接线举例



接线如上。同时我们也会帮助客户按照如上的方式接好线。当然你可以自己接线，usb的两根线就很重要了，

前提是先升级好固件，请参考“20200218_FCC和BQB测试_9600波特率_升级文件BFU”

2.4 BQB测试说明

1、BQB的测试，也是要往蓝牙芯片里面烧录特定的固件，这个需要我们来协助。

2、烧录BQB认证固件之后，样机不需要任何跳线。

3、测试机构会有专用的仪器去分析蓝牙的协议完整性等等参数

4、如何判断样机已经进入 BQB 测试模式？

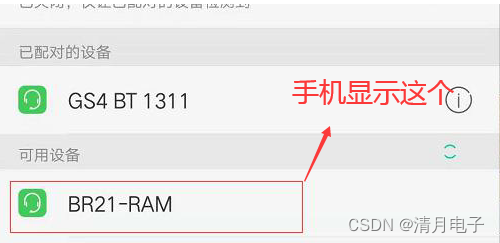

==》开机之后，用手机蓝牙搜索，搜到 BR21-RAM 蓝牙（点击连接，无法连上是正常的）。

就可以说明机子已经进入 BQB 测试模式，可以提供给测试公司测试。



三、关于BQB的认证说明

1  蓝牙SIG 规定

根据蓝牙SIG 最新规定，2018 年不再提供老版本的BQB 证书。

已过的认证，可以通过网上在线查询：Launch Studio - Listing Search

2  查询BQB 列名信息

打开网址后，输入我司名称“jieli”，点击“Enter”键，即可查询到相关BQB 信息，如下图所示：



1. 详细的信息请参见我们打印的文档

“Launch Studio - Listing Details_AC692x.pdf”

4、详细的参数信息



5  产品如何过BQB 认证

     我司过的是End Product 类型的BQB，QDID 是110839。

     1）客户过认证无需再次测试Profile 和RF，节省时间和费用。

     1）初次认证的客户，需要在蓝牙官网申请账号。

     2）已有账号客户，需要向SIG 申请一个产品的DID。

     3）建立Test Plan 时引用我司的QDID，然后根据实际产品填写一些信息。

     4）可以通过实验室代理帮忙申请，会收取一些费用。
