嵌入式学习--1线协议（以ds18b20为例）

DS18B20操作流程

1.初始化：从机复位，主机判断从机是否响应
2.ROM操作：ROM指令+本指令需要的读写操作
3.功能操作：功能指令+本指令需要的读写操作

（1）初始化
单总线上的所有通信都是以初始化序列开始，主机发出初始化信号后等待从设备的应答信号，以确认从设备是否能正常工作。

（2）ROM操作命令
总线主机检测到DS18B20存在之后，便可以发出ROM操作命令，这些命令如下。但是我们一般不关心ROM中的16位产品序列号，通常会发送0xCC跳过ROM的相关操作。

（3）存储器操作命令
接下来发送相应的高速暂存存储器命令，命令表如下。其中0x44命令通知DS18B20传感器开始进行温度变换（温度采样），而0xBE命令则将开始读出DS18B20的采样值。其本质上还是，发送指令让DS18B20开始采集温度，并将温度值以2进制补码写入到元件的高速暂存器中，然后再将值读取出来，MCU用小端序读取值。

（4）数据处理
DS18B20的高速暂存存储器由9个字节组成。当执行温度转换命令（0x44）后，经转换的温度以二字节补码形式存于高速暂存存储器的前两个字节。
以下为温度寄存器结构图：其中，低4位为小数部分，bit[4~10]为整数部分，最高4位为符号位。

时序

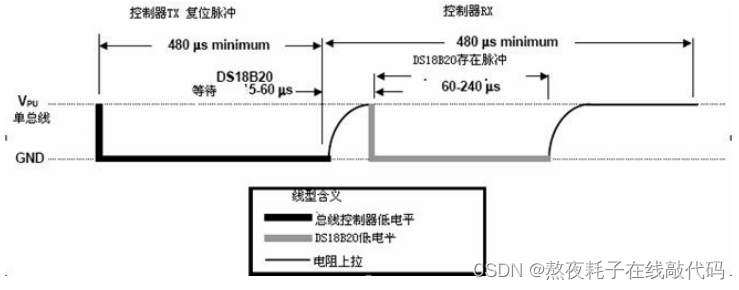

复位：
这个阶段要MCU给ds18b20写入启动信号，并等待其应答，如果应答成功，那么说明已经唤醒ds18b20就绪。

1.主机（MCU，下如是）将总线拉低480us，然后释放总线，等待10us，再判断240us内ds18b20是否将总线拉低。
2.拉低后说明已经唤醒，再将总线拉高以备后续使用。

写入数据
这个阶段分为写0与写1操作，用来给ds18b20写入相应的指令进行操作。比如跳过ROM，转换温度，读取温度等。

写1：
1.主机将总线拉高2us，拉低2us（主要是为了创造下降沿），然后拉高60us。释放总线1us。

写0：
1。主机将总线拉高2us，再拉低60us，再释放总线1us。

读取数据
这个阶段分为读0与读1操作，用来读取ds18b20中的温度补码值。

1.主机将总线拉高2us，拉低2us，说明读时序开始，再释放总线，以便ds18b20能操作总线，最后延时10us，等待数据稳定。
2.若此时为低电平则是0，高电平则是1。

相关驱动源码：（51单片机）

main.c

#include
#include
#include "Delay.h"	//包含Delay头文件
#include "uart.h"
#include "string.h"
#include "DS18B20.h"
//主函数



void  main()
{
	 URATinit( );
	 printf("Ds18b20采样开始\r\n");
	 while(1)
	 {
		 ds18b20_get_temp();
		 delay_ms(3000);
	 }
	 /**/

}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

ds18b20.c

#include"DS18B20.h"
#include "intrins.h"

//--定义使用的IO口--//
sbit ds18b20_pin=P3^7;


/*复位，给ds18b20拉低480us，然后再等待15~60us后，查看接下来的240us内是否有响应（从机将总线拉低）。*/
static char ds18b20_reset()
{
	u8 relay = 0;
	u8 i = 52;

	ds18b20_pin = 0;
	while(i--);//延时480us 642/70=9.17142  70/642=0.109034

	i = 6;
	ds18b20_pin = 1;
	while(i--);//延时60us


	while((1 == ds18b20_pin)&&relay<240)
	{
		//relay++;
		_nop_();
	}

	if(relay >= 240)
	{
		printf("Timeout reset,has not recept.\r\n");
		return -1;
	}

	ds18b20_pin = 1;//释放总线

	return 0;
}

/*1线协议，写入一字节数据到ds18b20*/
static void one_wire_send_byte(u8 datas)
{
	u8 i = 0,j = 0;

	for(i=0;i<=7;i++)
	{
		ds18b20_pin = 0;//每写入一位，至少拉低1us
		_nop_();

		j = 6;
		ds18b20_pin = datas & 0x01;
		while(j--);//延时60us以上

		ds18b20_pin = 1;
		_nop_();//释放总线1us以上

		datas >>= 1;
	}
}

/*1线协议，读取ds18b20一字节数据*/
static u8 one_wire_read_byte()
{
	u8 byte=0, bi=0;
	u8 i, j;
	for(j=0; j<=7; j++)
	{
		ds18b20_pin = 0;//先将总线拉低1us
		_nop_();

		ds18b20_pin = 1;//然后释放总线
		_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();//延时6us等待数据稳定

		bi = ds18b20_pin;	 //读取数据，从最低位开始读取

		byte |= (bi << j);

		i = 4;		//读取完之后等待48us再接着读取下一个数
		while(i--);
	}

	return byte;
}


/*复位、跳过ROM、转换温度*/
static char ds18b20_changtemp()
{
	if(ds18b20_reset()<0)
	{
		printf("reset() failure.\r\n");
		return -1;
	}

	delay_ms(1);
	one_wire_send_byte(0xcc);//跳过ROM
	one_wire_send_byte(0x44);//温度变换，实际上是在ds18b20方，将转换温度为二进制存放在快速存储器中

//	delay(100);	//等待转换成功
	return 0;
}

/*复位、跳过ROM、转换温度*/
static char  ds18b20_readtemp()
{
	if(ds18b20_reset()<0)
	{
		printf("reset() failure.\r\n");
		return -1;
	}

	delay_ms(1);
	one_wire_send_byte(0xcc);//跳过ROM
	one_wire_send_byte(0xbe);//读取温度

	return 0;
}

/*获取温度，先进行温度转换，再进行温度读取，最后将温度传出去*/
int ds18b20_get_temp()
{
	int temp = 0;
	float tp;
	u8 hight_byte, low_byte;

	ds18b20_changtemp();			 	//先写入转换命令
	ds18b20_readtemp();			//然后等待转换完后发送读取温度命令

	low_byte = one_wire_read_byte();		//读取温度值共16位，先读低字节
	hight_byte = one_wire_read_byte();		//再读高字节

	temp = hight_byte;
	temp <<= 8;
	temp |= low_byte;


	if(temp< 0)//当温度值为负数
	{
		//负值，原码=补码-1再取反码
		temp=temp-1;
		temp=~temp;

		tp=temp;
		temp=tp*0.0625*100+0.5;
	}
	else
	{
		tp=temp;//因为数据处理有小数点所以将温度赋给一个浮点型变量
		temp=tp*0.0625*100+0.5;
		//留两个小数点就*100，+0.5是四舍五入，因为C语言浮点数转换为整型的时候把小数点
		//后面的数自动去掉，不管是否大于0.5，而+0.5之后大于0.5的就是进1了，小于0.5的就
		//算加上0.5，还是在小数点后面。
	}

	printf("%d\r\n",temp);
	return temp;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156

ds18b20.h

#ifndef __DS18B20_H__
#define __DS18B20_H__

#include
#include "Delay.h"
#include

//---重定义关键词---//
typedef unsigned char u8;

//--声明全局函数--//
int ds18b20_get_temp();

#endif
