k8s-7部署kube-state-metrics监控组件

采用文章大佬–为了提高自己的k8s熟练，按照这位大佬的文章做了一遍

https://www.yuque.com/cuiliang-s1qrv/k8s/yyiswl
1

一、metrics-server(HPA)

1. 版本说明

https://github.com/kubernetes-sigs/metrics-server
1

2. Aggregator开启

这个是k8s在1.7的新特性，如果是1.16版本的可以不用添加，1.17以后要添加。这个参数的作用是Aggregation允许在不修改Kubernetes核心代码的同时扩展Kubernetes API。

• 查询是否开启：

master机器：ps -ef |grep apiserver|grep 'enable-aggregator-routing=true'
1

• 开启方法：要在master机器上执行

vim /etc/kubernetes/manifests/kube-apiserver.yaml

- command:
    - kube-apiserver
    …………
    - --enable-aggregator-routing=true  //加入这一行
# 保存后apiserver会自动重启
1
2
3
4
5
6
7

我这里报错了，就没有修改这个文件

3. 部署

1. 下载yaml文件

wget https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml
1

2. 修改配置


vim components.yaml
#自定义添加--kubelet-insecure-tls 跳过 TLS 认证，否则会出现 x509 的认证问题
#自定义添加--kubelet-preferred-address-types=InternalIP 使用 Node IP 进行通信。
1
2
3

1. 创建资源

kubectl apply -f components.yaml
1

1. 检验相应的API群组metrics.k8s.io是否出现在Kubernetes集群的API群组列表中

# kubectl api-versions | grep metrics
1

1. 确认相关的Pod对象运行正常

# kubectl get pods -n kube-system -l k8s-app=metrics-server
1

1. 使用kubectl top node查看结果

[root@tiaoban ~]# kubectl top node
NAME         CPU(cores)   CPU%   MEMORY(bytes)   MEMORY%
k8s-master   422m         10%    1471Mi          40%
k8s-work1    268m         6%     1197Mi          33%
k8s-work2    239m         5%     1286Mi          35%
k8s-work3    320m         8%     1091Mi          30%
1
2
3
4
5
6

二、kube-state-metrics部署(prometheus)

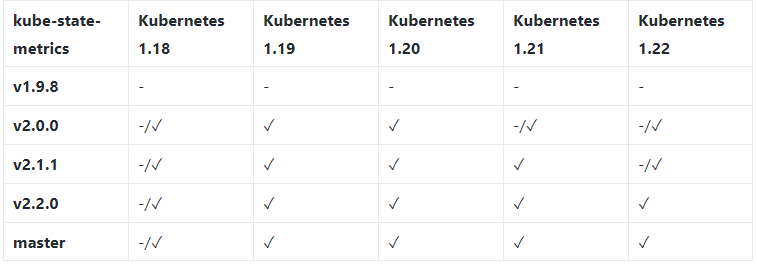

• 版本依赖

• 克隆项目至本地

git clone https://github.com/kubernetes/kube-state-metrics.git
cd kube-state-metrics/examples/standard/
1
2

• 修改service，允许prometheus自动发现

vim service.yaml
apiVersion: v1
kind: Service
metadata:
  labels:
    app.kubernetes.io/name: kube-state-metrics
    app.kubernetes.io/version: 2.2.0
  name: kube-state-metrics
  namespace: kube-system
  annotations:
    prometheus.io/scrape: "true"       ##添加此参数，允许prometheus自动发现
1
2
3
4
5
6
7
8
9
10
11

• 创建资源

kubectl apply -f .
[root@tiaoban standard]# kubectl get pod -n kube-system -l app.kubernetes.io/name=kube-state-metrics
NAME                                 READY   STATUS    RESTARTS   AGE
kube-state-metrics-bb59558c8-cx9pz   1/1     Running   0          1m
1
2
3
4

• 使用kubectl top node查看结果

[root@tiaoban  ~]# kubectl top node
NAME         CPU(cores)   CPU%   MEMORY(bytes)   MEMORY%
k8s-master   422m         10%    1471Mi          40%
k8s-work1    268m         6%     1197Mi          33%
k8s-work2    239m         5%     1286Mi          35%
k8s-work3    320m         8%     1091Mi          30%
1
2
3
4
5
6
