2—6GHz宽带一分四功分器设计

由于普通的威尔金森功分器频段窄，占用PCB面积大等缺点， 设计小型化，宽带宽的功分器是发展趋势， 特根据网上搜索的资料学习如下2~6GHz的功分器设计。

根据参考莫信瑶莫传瑶的博客

微波射频学习笔记11-------Wilkinson功分器，最常用的功分器_莫信瑶莫传瑶的博客-CSDN博客_威尔金森功分器

根据参考莫信瑶莫传瑶的博客可知，设计一个多节阻抗变换的功分器，是可以查表得到对应的每节的阻抗值，和每节的隔离电阻值的。 根据网上知道，这表是根据切比雪夫算法得到的 ， 所以我们可以先用这些值套用到一分二的功分器上。并优化好后， 再复制粘贴成为一分四功分器。

根据莫信瑶莫传瑶的博客可知，该功分器的理论知识应该是在《微波工程》这本书上可以学到，不过这本书我暂时还没有看，以后抽空看看。

下面贴上我的ADS设计图以及仿真效果， 该版图还没有优化到最优，所以还有优化空间，读者可以在优化。本文作为实验记录就不一一优化了。

下图为多节阻抗变换的一分二功分器理论值

仿真过后，发现的确是2~6Ghz的宽带功分器。

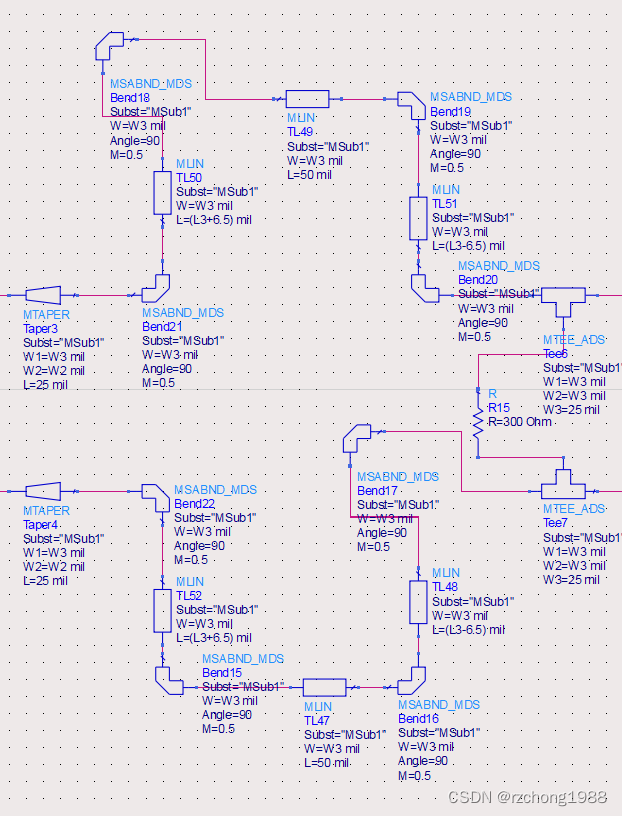

现把它转换为实际布局的原理图 ，使用的是F4B， 1mm板材：

下面为每节的微带线参数，



 就此一分二的功分器就已经实现了， 上面的参数还没有优化，但2·6GHz是勉强可用的。先把它复制粘贴成一分四功分器效果图就变为如下：

版图是这样的

使用ADS联合仿真的效果图和S参数如下：

虽然还未优化，但2~6Ghz的范围内，它的S21，S11等参数还是可以接受的。
