SpringBoot定时任务 - 开箱即用分布式任务框架xxl-job

除了前文介绍的ElasticJob，xxl-job在很多中小公司有着应用（虽然其代码和设计等质量并不太高，License不够开放，有着个人主义色彩，但是其具体开箱使用的便捷性和功能相对完善性，这是中小团队采用的主要原因）；XXL-JOB是一个分布式任务调度平台，其核心设计目标是开发迅速、学习简单、轻量级、易扩展。本文介绍XXL-JOB以及SpringBoot的集成。@pdai

SpringBoot定时任务 - 分布式xxl-job方式

知识准备

需要对分布式任务的知识体系和xxl-Job有基本的理解。@pdai

什么是xxl-job

XXL-JOB是一个分布式任务调度平台，其核心设计目标是开发迅速、学习简单、轻量级、易扩展。现已开放源代码并接入多家公司线上产品线，开箱即用。如下内容来源于xxl-job官网

支持如下特性：

1、简单：支持通过Web页面对任务进行CRUD操作，操作简单，一分钟上手；
2、动态：支持动态修改任务状态、启动/停止任务，以及终止运行中任务，即时生效；
3、调度中心HA（中心式）：调度采用中心式设计，“调度中心”自研调度组件并支持集群部署，可保证调度中心HA；
4、执行器HA（分布式）：任务分布式执行，任务"执行器"支持集群部署，可保证任务执行HA；
5、注册中心: 执行器会周期性自动注册任务, 调度中心将会自动发现注册的任务并触发执行。同时，也支持手动录入执行器地址；
6、弹性扩容缩容：一旦有新执行器机器上线或者下线，下次调度时将会重新分配任务；
7、触发策略：提供丰富的任务触发策略，包括：Cron触发、固定间隔触发、固定延时触发、API（事件）触发、人工触发、父子任务触发；
8、调度过期策略：调度中心错过调度时间的补偿处理策略，包括：忽略、立即补偿触发一次等；
9、阻塞处理策略：调度过于密集执行器来不及处理时的处理策略，策略包括：单机串行（默认）、丢弃后续调度、覆盖之前调度；
10、任务超时控制：支持自定义任务超时时间，任务运行超时将会主动中断任务；
11、任务失败重试：支持自定义任务失败重试次数，当任务失败时将会按照预设的失败重试次数主动进行重试；其中分片任务支持分片粒度的失败重试；
12、任务失败告警；默认提供邮件方式失败告警，同时预留扩展接口，可方便的扩展短信、钉钉等告警方式；
13、路由策略：执行器集群部署时提供丰富的路由策略，包括：第一个、最后一个、轮询、随机、一致性HASH、最不经常使用、最近最久未使用、故障转移、忙碌转移等；
14、分片广播任务：执行器集群部署时，任务路由策略选择"分片广播"情况下，一次任务调度将会广播触发集群中所有执行器执行一次任务，可根据分片参数开发分片任务；
15、动态分片：分片广播任务以执行器为维度进行分片，支持动态扩容执行器集群从而动态增加分片数量，协同进行业务处理；在进行大数据量业务操作时可显著提升任务处理能力和速度。
16、故障转移：任务路由策略选择"故障转移"情况下，如果执行器集群中某一台机器故障，将会自动Failover切换到一台正常的执行器发送调度请求。
17、任务进度监控：支持实时监控任务进度；
18、Rolling实时日志：支持在线查看调度结果，并且支持以Rolling方式实时查看执行器输出的完整的执行日志；
19、GLUE：提供Web IDE，支持在线开发任务逻辑代码，动态发布，实时编译生效，省略部署上线的过程。支持30个版本的历史版本回溯。
20、脚本任务：支持以GLUE模式开发和运行脚本任务，包括Shell、Python、NodeJS、PHP、PowerShell等类型脚本;
21、命令行任务：原生提供通用命令行任务Handler（Bean任务，“CommandJobHandler”）；业务方只需要提供命令行即可；
22、任务依赖：支持配置子任务依赖，当父任务执行结束且执行成功后将会主动触发一次子任务的执行, 多个子任务用逗号分隔；
23、一致性：“调度中心”通过DB锁保证集群分布式调度的一致性, 一次任务调度只会触发一次执行；
24、自定义任务参数：支持在线配置调度任务入参，即时生效；
25、调度线程池：调度系统多线程触发调度运行，确保调度精确执行，不被堵塞；
26、数据加密：调度中心和执行器之间的通讯进行数据加密，提升调度信息安全性；
27、邮件报警：任务失败时支持邮件报警，支持配置多邮件地址群发报警邮件；
28、推送maven中央仓库: 将会把最新稳定版推送到maven中央仓库, 方便用户接入和使用;
29、运行报表：支持实时查看运行数据，如任务数量、调度次数、执行器数量等；以及调度报表，如调度日期分布图，调度成功分布图等；
30、全异步：任务调度流程全异步化设计实现，如异步调度、异步运行、异步回调等，有效对密集调度进行流量削峰，理论上支持任意时长任务的运行；
31、跨语言：调度中心与执行器提供语言无关的 RESTful API 服务，第三方任意语言可据此对接调度中心或者实现执行器。除此之外，还提供了 “多任务模式”和“httpJobHandler”等其他跨语言方案；
32、国际化：调度中心支持国际化设置，提供中文、英文两种可选语言，默认为中文；
33、容器化：提供官方docker镜像，并实时更新推送dockerhub，进一步实现产品开箱即用；
34、线程池隔离：调度线程池进行隔离拆分，慢任务自动降级进入"Slow"线程池，避免耗尽调度线程，提高系统稳定性；
35、用户管理：支持在线管理系统用户，存在管理员、普通用户两种角色；
36、权限控制：执行器维度进行权限控制，管理员拥有全量权限，普通用户需要分配执行器权限后才允许相关操作；

xxl-job的架构设计

设计思想

将调度行为抽象形成“调度中心”公共平台，而平台自身并不承担业务逻辑，“调度中心”负责发起调度请求。

将任务抽象成分散的JobHandler，交由“执行器”统一管理，“执行器”负责接收调度请求并执行对应的JobHandler中业务逻辑。

因此，“调度”和“任务”两部分可以相互解耦，提高系统整体稳定性和扩展性；

系统组成

调度模块（调度中心）
1. 负责管理调度信息，按照调度配置发出调度请求，自身不承担业务代码。调度系统与任务解耦，提高了系统可用性和稳定性，同时调度系统性能不再受限于任务模块；
2. 支持可视化、简单且动态的管理调度信息，包括任务新建，更新，删除，GLUE开发和任务报警等，所有上述操作都会实时生效，同时支持监控调度结果以及执行日志，支持执行器Failover。
执行模块（执行器）：
1. 负责接收调度请求并执行任务逻辑。任务模块专注于任务的执行等操作，开发和维护更加简单和高效；
2. 接收“调度中心”的执行请求、终止请求和日志请求等。

架构图

实现案例

主要介绍SpringBoot集成xxl-job的方式：Bean模式（基于方法和基于类）；以及基于在线配置代码/脚本的GLUE模式。

Bean模式(基于方法)

Bean模式任务，支持基于方法的开发方式，每个任务对应一个方法。基于方法开发的任务，底层会生成JobHandler代理，和基于类的方式一样，任务也会以JobHandler的形式存在于执行器任务容器中。

优点：

每个任务只需要开发一个方法，并添加”@XxlJob”注解即可，更加方便、快速。
支持自动扫描任务并注入到执行器容器。

缺点：要求Spring容器环境；

Job的开发环境依赖

Maven 依赖

<dependency>
    <groupId>com.xuxueligroupId>
    <artifactId>xxl-job-coreartifactId>
    <version>2.3.1version>
dependency>
1
2
3
4
5

application.properties配置

# web port
server.port=8081
# no web
#spring.main.web-environment=false

# log config
logging.config=classpath:logback.xml


### xxl-job admin address list, such as "http://address" or "http://address01,http://address02"
xxl.job.admin.addresses=http://127.0.0.1:8080/xxl-job-admin

### xxl-job, access token
xxl.job.accessToken=default_token

### xxl-job executor appname
xxl.job.executor.appname=xxl-job-executor-sample
### xxl-job executor registry-address: default use address to registry , otherwise use ip:port if address is null
xxl.job.executor.address=
### xxl-job executor server-info
xxl.job.executor.ip=
xxl.job.executor.port=9999
### xxl-job executor log-path
xxl.job.executor.logpath=/data/applogs/xxl-job/jobhandler
### xxl-job executor log-retention-days
xxl.job.executor.logretentiondays=30

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

Config配置(PS：这里我是直接拿的xxl-job demo中的配置，实际开发中可以封装一个starter自动注入)

package tech.pdai.springboot.xxljob.config;

import com.xxl.job.core.executor.impl.XxlJobSpringExecutor;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

/**
 * xxl-job config
 *
 * @author xuxueli 2017-04-28
 */
@Configuration
public class XxlJobConfig {
    private Logger logger = LoggerFactory.getLogger(XxlJobConfig.class);

    @Value("${xxl.job.admin.addresses}")
    private String adminAddresses;

    @Value("${xxl.job.accessToken}")
    private String accessToken;

    @Value("${xxl.job.executor.appname}")
    private String appname;

    @Value("${xxl.job.executor.address}")
    private String address;

    @Value("${xxl.job.executor.ip}")
    private String ip;

    @Value("${xxl.job.executor.port}")
    private int port;

    @Value("${xxl.job.executor.logpath}")
    private String logPath;

    @Value("${xxl.job.executor.logretentiondays}")
    private int logRetentionDays;


    @Bean
    public XxlJobSpringExecutor xxlJobExecutor() {
        logger.info(">>>>>>>>>>> xxl-job config init.");
        XxlJobSpringExecutor xxlJobSpringExecutor = new XxlJobSpringExecutor();
        xxlJobSpringExecutor.setAdminAddresses(adminAddresses);
        xxlJobSpringExecutor.setAppname(appname);
        xxlJobSpringExecutor.setAddress(address);
        xxlJobSpringExecutor.setIp(ip);
        xxlJobSpringExecutor.setPort(port);
        xxlJobSpringExecutor.setAccessToken(accessToken);
        xxlJobSpringExecutor.setLogPath(logPath);
        xxlJobSpringExecutor.setLogRetentionDays(logRetentionDays);

        // Bean方法模式
        // 通过扫描@XxlJob方式注册

        // 注册Bean类模式
        XxlJobExecutor.registJobHandler("beanClassDemoJobHandler", new BeanClassDemoJob());

        return xxlJobSpringExecutor;
    }

}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67

Job的开发

开发步骤：

任务开发：在Spring Bean实例中，开发Job方法；
注解配置：为Job方法添加注解 “@XxlJob(value=“自定义jobhandler名称”, init = “JobHandler初始化方法”, destroy = “JobHandler销毁方法”)”，注解value值对应的是调度中心新建任务的JobHandler属性的值。
执行日志：需要通过 “XxlJobHelper.log” 打印执行日志；
任务结果：默认任务结果为 “成功” 状态，不需要主动设置；如有诉求，比如设置任务结果为失败，可以通过 “XxlJobHelper.handleFail/handleSuccess” 自主设置任务结果；

package tech.pdai.springboot.xxljob.job;

import java.io.BufferedInputStream;
import java.io.BufferedReader;
import java.io.DataOutputStream;
import java.io.InputStreamReader;
import java.net.HttpURLConnection;
import java.net.URL;
import java.util.Arrays;

import com.xxl.job.core.context.XxlJobHelper;
import com.xxl.job.core.handler.annotation.XxlJob;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Component;

/**
 * XxlJob开发示例（Bean模式 - 方法）
 *
 */
@Slf4j
@Component
public class BeanMethodDemoJob {

    /**
     * 1、简单任务示例（Bean模式）
     */
    @XxlJob("demoJobHandler")
    public void demoJobHandler() {
        XxlJobHelper.log("demoJobHandler execute...");
    }

    /**
     * 2、分片广播任务
     */
    @XxlJob("shardingJobHandler")
    public void shardingJobHandler() throws Exception {
        // logback console日志
        log.info("shardingJobHandler execute...");

        // 通过xxl记录到DB中的日志
        XxlJobHelper.log("shardingJobHandler execute...");

        // 分片参数
        int shardIndex = XxlJobHelper.getShardIndex();
        int shardTotal = XxlJobHelper.getShardTotal();

        XxlJobHelper.log("分片参数：当前分片序号 = {}, 总分片数 = {}", shardIndex, shardTotal);

        // 业务逻辑
        for (int i = 0; i < shardTotal; i++) {
            if (i==shardIndex) {
                XxlJobHelper.log("第 {} 片, 命中分片开始处理", i);
            } else {
                XxlJobHelper.log("第 {} 片, 忽略", i);
            }
        }

    }


    /**
     * 3、命令行任务
     */
    @XxlJob("commandJobHandler")
    public void commandJobHandler() throws Exception {
        XxlJobHelper.log("commandJobHandler execute...");

        String command = XxlJobHelper.getJobParam();
        int exitValue = -1;

        BufferedReader bufferedReader = null;
        try {
            // command process
            ProcessBuilder processBuilder = new ProcessBuilder();
            processBuilder.command(command);
            processBuilder.redirectErrorStream(true);

            Process process = processBuilder.start();
            //Process process = Runtime.getRuntime().exec(command);

            BufferedInputStream bufferedInputStream = new BufferedInputStream(process.getInputStream());
            bufferedReader = new BufferedReader(new InputStreamReader(bufferedInputStream));

            // command log
            String line;
            while ((line = bufferedReader.readLine())!=null) {
                XxlJobHelper.log(line);
            }

            // command exit
            process.waitFor();
            exitValue = process.exitValue();
        } catch (Exception e) {
            XxlJobHelper.log(e);
        } finally {
            if (bufferedReader!=null) {
                bufferedReader.close();
            }
        }

        if (exitValue==0) {
            // default success
        } else {
            XxlJobHelper.handleFail("command exit value(" + exitValue + ") is failed");
        }

    }


    /**
     * 4、跨平台Http任务
     * 参数示例：
     * "url: http://www.baidu.com\n" +
     * "method: get\n" +
     * "data: content\n";
     */
    @XxlJob("httpJobHandler")
    public void httpJobHandler() throws Exception {
        XxlJobHelper.log("httpJobHandler execute...");

        // param parse
        String param = XxlJobHelper.getJobParam();
        if (param==null || param.trim().length()==0) {
            XxlJobHelper.log("param[" + param + "] invalid.");

            XxlJobHelper.handleFail();
            return;
        }

        String[] httpParams = param.split("\n");
        String url = null;
        String method = null;
        String data = null;
        for (String httpParam : httpParams) {
            if (httpParam.startsWith("url:")) {
                url = httpParam.substring(httpParam.indexOf("url:") + 4).trim();
            }
            if (httpParam.startsWith("method:")) {
                method = httpParam.substring(httpParam.indexOf("method:") + 7).trim().toUpperCase();
            }
            if (httpParam.startsWith("data:")) {
                data = httpParam.substring(httpParam.indexOf("data:") + 5).trim();
            }
        }

        // param valid
        if (url==null || url.trim().length()==0) {
            XxlJobHelper.log("url[" + url + "] invalid.");

            XxlJobHelper.handleFail();
            return;
        }
        if (method==null || !Arrays.asList("GET", "POST").contains(method)) {
            XxlJobHelper.log("method[" + method + "] invalid.");

            XxlJobHelper.handleFail();
            return;
        }
        boolean isPostMethod = method.equals("POST");

        // request
        HttpURLConnection connection = null;
        BufferedReader bufferedReader = null;
        try {
            // connection
            URL realUrl = new URL(url);
            connection = (HttpURLConnection) realUrl.openConnection();

            // connection setting
            connection.setRequestMethod(method);
            connection.setDoOutput(isPostMethod);
            connection.setDoInput(true);
            connection.setUseCaches(false);
            connection.setReadTimeout(5 * 1000);
            connection.setConnectTimeout(3 * 1000);
            connection.setRequestProperty("connection", "Keep-Alive");
            connection.setRequestProperty("Content-Type", "application/json;charset=UTF-8");
            connection.setRequestProperty("Accept-Charset", "application/json;charset=UTF-8");

            // do connection
            connection.connect();

            // data
            if (isPostMethod && data!=null && data.trim().length() > 0) {
                DataOutputStream dataOutputStream = new DataOutputStream(connection.getOutputStream());
                dataOutputStream.write(data.getBytes("UTF-8"));
                dataOutputStream.flush();
                dataOutputStream.close();
            }

            // valid StatusCode
            int statusCode = connection.getResponseCode();
            if (statusCode!=200) {
                throw new RuntimeException("Http Request StatusCode(" + statusCode + ") Invalid.");
            }

            // result
            bufferedReader = new BufferedReader(new InputStreamReader(connection.getInputStream(), "UTF-8"));
            StringBuilder result = new StringBuilder();
            String line;
            while ((line = bufferedReader.readLine())!=null) {
                result.append(line);
            }
            String responseMsg = result.toString();

            XxlJobHelper.log(responseMsg);

            return;
        } catch (Exception e) {
            XxlJobHelper.log(e);

            XxlJobHelper.handleFail();
            return;
        } finally {
            try {
                if (bufferedReader!=null) {
                    bufferedReader.close();
                }
                if (connection!=null) {
                    connection.disconnect();
                }
            } catch (Exception e2) {
                XxlJobHelper.log(e2);
            }
        }

    }

    /**
     * 5、生命周期任务示例：任务初始化与销毁时，支持自定义相关逻辑；
     */
    @XxlJob(value = "demoJobHandler2", init = "init", destroy = "destroy")
    public void demoJobHandler2() throws Exception {
        XxlJobHelper.log("demoJobHandler2, execute...");
    }

    public void init() {
        log.info("init");
    }

    public void destroy() {
        log.info("destroy");
    }


}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247

(@pdai: 从设计的角度，xxl-job可以对上述不同类型进行细分)

Job的调度配置和执行

新增Job, 并把上述的@XxlJob(value=“自定义jobhandler名称”, init = “JobHandler初始化方法”, destroy = “JobHandler销毁方法”)中 自定义jobhandler名称 填写到JobHandler中。

其它配置如下：

可以选择操作中执行一次任务，或者启动（按照Cron执行)

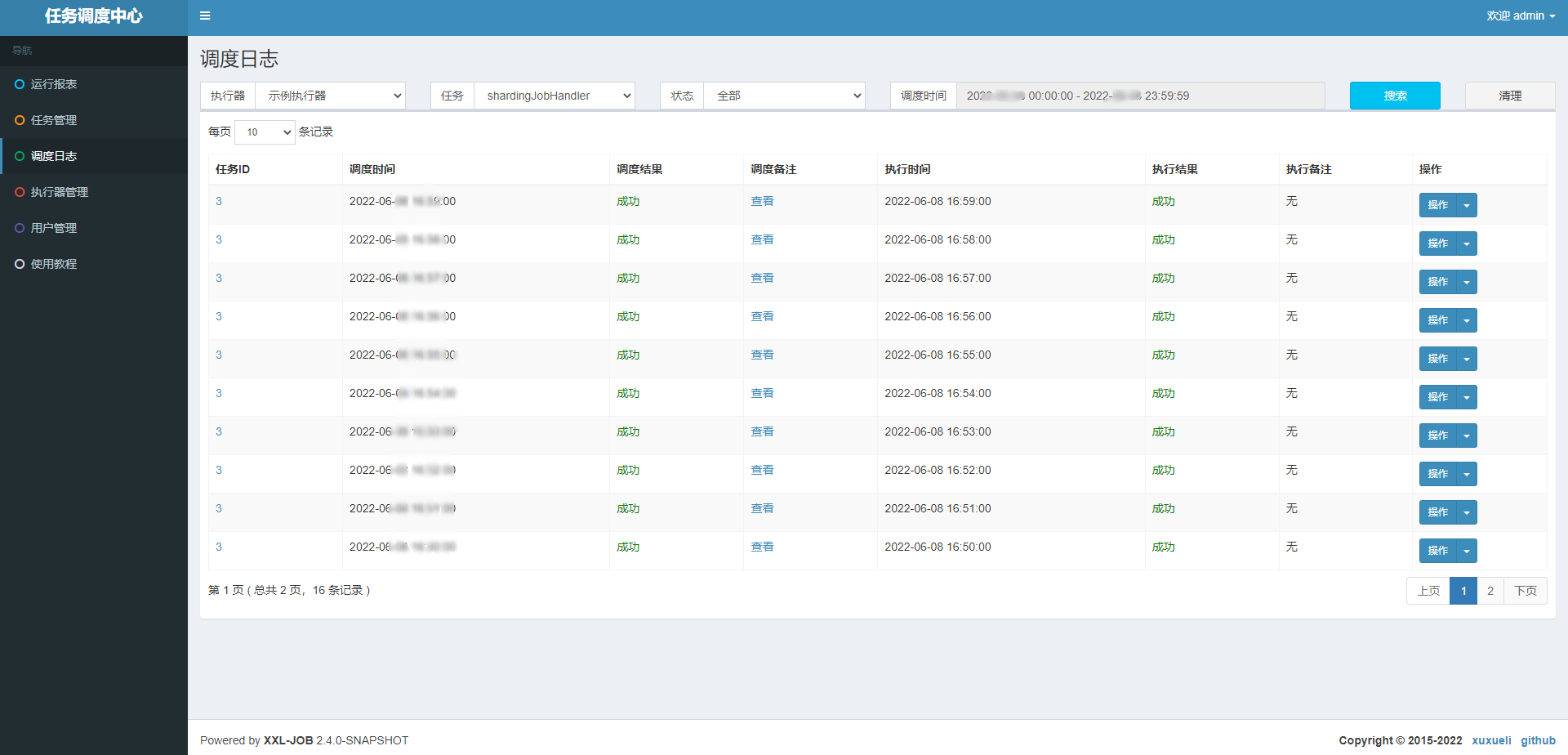

可以查看执行的记录

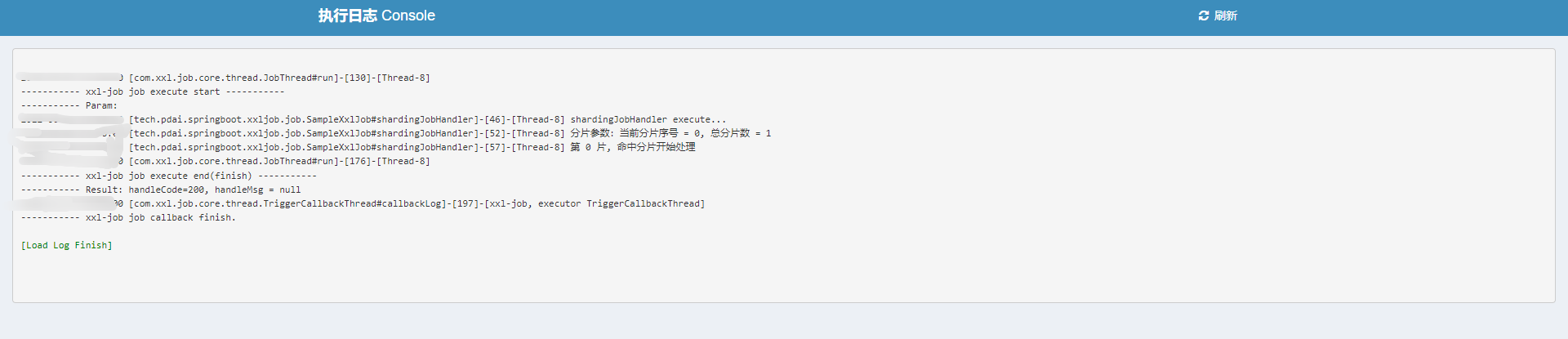

进一步可以看每个执行记录的执行日志

Bean模式(基于类)

Bean模式任务，支持基于类的开发方式，每个任务对应一个Java类。

优点：不限制项目环境，兼容性好。即使是无框架项目，如main方法直接启动的项目也可以提供支持，可以参考示例项目 “xxl-job-executor-sample-frameless”；

缺点：

每个任务需要占用一个Java类，造成类的浪费；
不支持自动扫描任务并注入到执行器容器，需要手动注入。

Job的开发环境依赖

同Bean模式(基于方法)

Job的开发

开发步骤：

执行器项目中，开发Job类：
- 开发一个继承自"com.xxl.job.core.handler.IJobHandler"的JobHandler类，实现其中任务方法。
- 手动通过如下方式注入到执行器容器。
注册jobHandler
- XxlJobExecutor.registJobHandler("xxxxxJobHandler", new xxxxxJobHandler());

Job开发

package tech.pdai.springboot.xxljob.job;

import com.xxl.job.core.handler.IJobHandler;
import lombok.extern.slf4j.Slf4j;

/**
 * @author pdai
 */
@Slf4j
public class BeanClassDemoJob extends IJobHandler {

    @Override
    public void execute() throws Exception {
        log.info("BeanClassDemoJob, execute...");
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

注册jobHandler(@pdai: 这里xxl-job设计的不好，是可以通过IJobHandler来自动注册的)

XxlJobExecutor.registJobHandler("beanClassDemoJobHandler", new BeanClassDemoJob());
1

启动SpringBoot应用, 可以发现注册的

...
20:34:15.385 logback [main] INFO  c.x.job.core.executor.XxlJobExecutor - >>>>>>>>>>> xxl-job register jobhandler success, name:beanClassDemoJobHandler, jobHandler:tech.pdai.springboot.xxljob.job.BeanClassDemoJob@640ab13c
...
1
2
3

Job的调度配置和执行

同Bean模式(基于方法)

在调度器中添加执行后，后台执行的日志如下：

20:41:00.021 logback [xxl-job, EmbedServer bizThreadPool-1023773196] INFO  c.x.job.core.executor.XxlJobExecutor - >>>>>>>>>>> xxl-job regist JobThread success, jobId:5, handler:tech.pdai.springboot.xxljob.job.BeanClassDemoJob@640ab13c
20:41:00.022 logback [xxl-job, JobThread-5-1654681260021] INFO  t.p.s.xxljob.job.BeanClassDemoJob - BeanClassDemoJob, execute...
1
2

GLUE模式

任务以源码方式维护在调度中心，支持通过Web IDE在线更新，实时编译和生效，因此不需要指定JobHandler。

配置和启动流程

开发流程如下：

创建GLUE类型的Job（这里以Java为例）

选中指定任务，点击该任务右侧“GLUE”按钮，将会前往GLUE任务的Web IDE界面，在该界面支持对任务代码进行开发（也可以在IDE中开发完成后，复制粘贴到编辑中）。

版本回溯功能（支持30个版本的版本回溯）：在GLUE任务的Web IDE界面，选择右上角下拉框“版本回溯”，会列出该GLUE的更新历史，选择相应版本即可显示该版本代码，保存后GLUE代码即回退到对应的历史版本；

执行后的记录如下

GLUE模式还有哪些

xxl-job一共支持如下几种GLUE模式：

GLUE模式(Java)：任务以源码方式维护在调度中心；该模式的任务实际上是一段继承自IJobHandler的Java类代码并 “groovy” 源码方式维护，它在执行器项目中运行，可使用@Resource/@Autowire注入执行器里中的其他服务；
GLUE模式(Shell)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 “shell” 脚本；
GLUE模式(Python)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 “python” 脚本；
GLUE模式(PHP)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 “php” 脚本；
GLUE模式(NodeJS)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 “nodejs” 脚本；
GLUE模式(PowerShell)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 “PowerShell” 脚本；

示例源码

https://github.com/realpdai/tech-pdai-spring-demos

SpringBoot定时任务 - 开箱即用分布式任务框架xxl-job

知识准备

什么是xxl-job

xxl-job的架构设计

设计思想

系统组成

架构图

实现案例

Bean模式(基于方法)

Job的开发环境依赖

Job的开发

Job的调度配置和执行

Bean模式(基于类)

Job的开发环境依赖

Job的开发

Job的调度配置和执行

GLUE模式

配置和启动流程

GLUE模式还有哪些

更多配置的说明

示例源码

更多内容
