• linux网络协议栈源码分析 - 链路层ARP地址解析协议

    1、ARP报文格式



    1.1、ARP报文格式

    ARP报文的格式如下:

    (具体各字段的含义参考《TCP/IP详解卷 1：协议》第4章 ARP：地址解析协议)

    1.2、内核定义

    op定义如下:

    1. #define	ARPOP_REQUEST	1		/* ARP request			*/
    2. #define	ARPOP_REPLY	2		/* ARP reply			*/

    协议类型定义如下:

    1. #define ETH_P_IP	0x0800		/* Internet Protocol packet	*/
    2. #define ETH_P_ARP	0x0806		/* Address Resolution packet	*/




    2、ARP报文的创建(arp_create)

    2.1、ARP首部结构体

    1. struct arphdr {
    2. 	__be16		ar_hrd;		/* format of hardware address	*/
    3. 	__be16		ar_pro;		/* format of protocol address	*/
    4. 	unsigned char	ar_hln;		/* length of hardware address	*/
    5. 	unsigned char	ar_pln;		/* length of protocol address	*/
    6. 	__be16		ar_op;		/* ARP opcode (command)		*/
    7. };

    2.2、ARP报文创建(arp_create)

            ARP报文的创建主要就是为ARP报文分配内存并设置以太网首部、28字节ARP请求/应答的各个字段。arp_create函数代码如下:

    1. struct sk_buff *arp_create(int type, int ptype, __be32 dest_ip, // type:  op(ARPOP_REQUEST/ARPOP_REPLY), ptype: 帧类型(ETH_P_IP/ETH_P_ARP), dest_ip: 目的IP地址
    2. 			   struct net_device *dev, __be32 src_ip, // dev: 输出网卡设备, src_ip: 发送端IP地址
    3. 			   const unsigned char *dest_hw, // dest_hw: 以太网目的地址(以太网首部)
    4. 			   const unsigned char *src_hw, // 发送端以太网地址
    5. 			   const unsigned char *target_hw) // target_hw: 目的以太网地址(ARP应答报文设置, ARP请求为空)
    6. {
    7. 	struct sk_buff *skb;
    8. 	struct arphdr *arp;
    9. 	unsigned char *arp_ptr;
    10. 	int hlen = LL_RESERVED_SPACE(dev);
    11. 	int tlen = dev->needed_tailroom;
    12.
    13. 	/*
    14. 	 *	Allocate a buffer
    15. 	 */
    16.
    17. 	skb = alloc_skb(arp_hdr_len(dev) + hlen + tlen, GFP_ATOMIC); // 分配ARP报文内存(以太网首部+28字节ARP请求/应答)
    18. 	if (!skb)
    19. 		return NULL;
    20.
    21. 	skb_reserve(skb, hlen); // 预留hlen长度的内存(以太网首部)
    22. 	skb_reset_network_header(skb);
    23. 	arp = (struct arphdr *) skb_put(skb, arp_hdr_len(dev)); // 预留ARP首部的内存空间(获取skb内存地址，skb内存地址后移ARP首部大小)
    24. 	skb->dev = dev;
    25. 	skb->protocol = htons(ETH_P_ARP); // 帧类型(ETH_P_ARP, ARP请求或应答)
    26. 	if (!src_hw)
    27. 		src_hw = dev->dev_addr;
    28. 	if (!dest_hw) // 目的以太网地址(ARP请求没有目的以太网地址，设置为广播地址FF:FF:FF:FF:FF:FF)
    29. 		dest_hw = dev->broadcast; // 广播地址FF:FF:FF:FF:FF:FF
    30.
    31. 	/*
    32. 	 *	Fill the device header for the ARP frame
    33. 	 */
    34. 	if (dev_hard_header(skb, dev, ptype, dest_hw, src_hw, skb->len) < 0) // 调用eth_header填充以太网首部(ptype: 帧类型, dest_hw: 以太网目的地址, src_hw: 以太网源地址)
    35. 		goto out;
    36.
    37. 	/*
    38. 	 * Fill out the arp protocol part.
    39. 	 *
    40. 	 * The arp hardware type should match the device type, except for FDDI,
    41. 	 * which (according to RFC 1390) should always equal 1 (Ethernet).
    42. 	 */
    43. 	/*
    44. 	 *	Exceptions everywhere. AX.25 uses the AX.25 PID value not the
    45. 	 *	DIX code for the protocol. Make these device structure fields.
    46. 	 */
    47. 	switch (dev->type) {
    48. 	default:
    49. 		arp->ar_hrd = htons(dev->type); // 设置ARP首部硬件类型(ARPHRD_ETHER)
    50. 		arp->ar_pro = htons(ETH_P_IP); // 设置ARP首部协议类型(ETH_P_IP)
    51. 		break;
    52.
    53. #if IS_ENABLED(CONFIG_AX25)
    54. 	case ARPHRD_AX25:
    55. 		arp->ar_hrd = htons(ARPHRD_AX25);
    56. 		arp->ar_pro = htons(AX25_P_IP);
    57. 		break;
    58.
    59. #if IS_ENABLED(CONFIG_NETROM)
    60. 	case ARPHRD_NETROM:
    61. 		arp->ar_hrd = htons(ARPHRD_NETROM);
    62. 		arp->ar_pro = htons(AX25_P_IP);
    63. 		break;
    64. #endif
    65. #endif
    66.
    67. #if IS_ENABLED(CONFIG_FDDI)
    68. 	case ARPHRD_FDDI:
    69. 		arp->ar_hrd = htons(ARPHRD_ETHER);
    70. 		arp->ar_pro = htons(ETH_P_IP);
    71. 		break;
    72. #endif
    73. 	}
    74.
    75. 	arp->ar_hln = dev->addr_len; // 设置ARP首部硬件地址长度(6, 物理地址长度)
    76. 	arp->ar_pln = 4; // 设置ARP首部协议地址长度(4, IP地址长度)
    77. 	arp->ar_op = htons(type); // op(ARPOP_REQUEST/ARPOP_REPLY)
    78.
    79. 	arp_ptr = (unsigned char *)(arp + 1); // arp_ptr指针指向发送端以太网地址
    80.
    81. 	memcpy(arp_ptr, src_hw, dev->addr_len); // 拷贝发送端以太网地址到ARP报文发送端以太网地址里面
    82. 	arp_ptr += dev->addr_len; // 发送端以太网地址指针+地址长度(6)，arp_ptr指针指向发送端IP地址
    83. 	memcpy(arp_ptr, &src_ip, 4); // 拷贝发送端IP地址到ARP报文发送端地址里面
    84. 	arp_ptr += 4; // 发送端IP地址指针+4，arp_ptr指针指向目的以太网地址
    85.
    86. 	switch (dev->type) {
    87. #if IS_ENABLED(CONFIG_FIREWIRE_NET)
    88. 	case ARPHRD_IEEE1394:
    89. 		break;
    90. #endif
    91. 	default:
    92. 		if (target_hw) // 目的以太网地址不为空(ARP应答报文)
    93. 			memcpy(arp_ptr, target_hw, dev->addr_len); // 拷贝目的以太网地址到ARP的目的以太网地址里面
    94. 		else // 目的以太网地址为空(ARP请求报文)
    95. 			memset(arp_ptr, 0, dev->addr_len); // ARP请求报文，设置目的以太网地址为00:00:00:00:00:00
    96. 		arp_ptr += dev->addr_len; // 目的以太网地址指针+地址长度(6)，arp_ptr指针指向目的IP地址
    97. 	}
    98. 	memcpy(arp_ptr, &dest_ip, 4); // 拷贝目的IP地址到ARP报文的目的IP地址里面
    99.
    100. 	return skb;
    101.
    102. out:
    103. 	kfree_skb(skb);
    104. 	return NULL;
    105. }

    3、ARP报文的发送

    3.1、ARP请求报文的发送

            arp_send_dst调用arp_create创建ARP报文后，调用arp_xmit发送ARP报文，最后调用__dev_queue_xmit将报文发送到网卡的发送队列里面。

             ARP报文最后通过调用网卡设备驱动函数smsc911x_hard_start_xmit发送到网卡里面，smsc911x_hard_start_xmit调用栈如下:



     3.2、ARP应答报文的发送

            首先网卡收到报文触发硬件中断，调用网卡的中断处理函数smsc911x_irqhandler(smsc911x_drv_probe注册的中断处理函数)，smsc911x_irqhandler最终调用____napi_schedule触发NET_RX_SOFTIRQ软件中断，在硬件中断返回时，调用软件中断处理函数。

            __do_softirq软件中断调用栈如下:

            smsc911x_poll从网卡读取报文并设置帧类型skb->protocol，__netif_receive_skb_core调用deliver_ptype_list_skb找到对应协议的packet_type，packet_type报文对应协议的输入函数，对于ARP协议的packet_type就是arp_packet_type，处理函数就是arp_rcv，arp_rcv最终调用arp_process处理ARP报文，对于ARP请求，调用arp_send_dst发送ARP应答报文，调用代码如下:

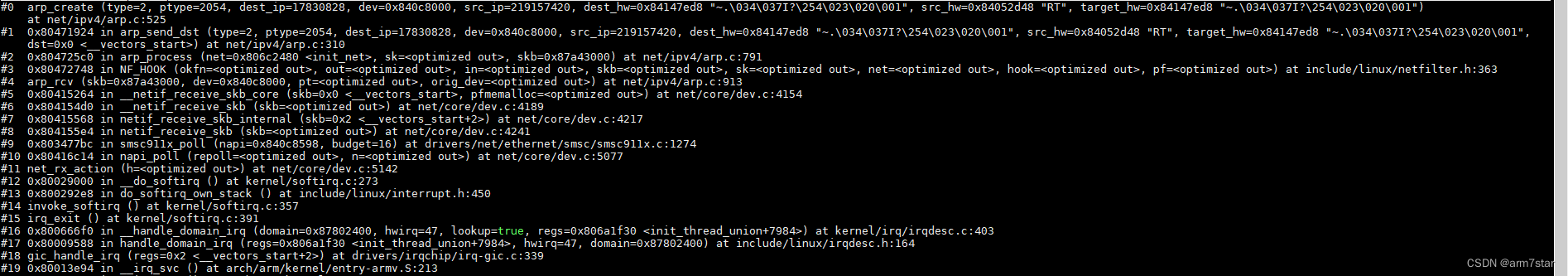

             ARP请求输入到ARP应答再到发送到网卡的调用栈如下:
