Altium Designer20 交叉选择模式

        在使用Altium Designer进行PCB布局时，首先我们需要将原理图元器件更新到PCB中，所有的元件封装都会汇集到PCB中，但并没有根据电路模块进行分类聚集；我们可以使用AD的交叉选择模式，这时任意选中原理图或者PCB中的元件时，在对于的PCB或原理图中会高亮，我们可以根据交叉选择模式将电路功能模块进行分类。

        下面介绍在交叉选择模式下，快速分类功能模块元器件。

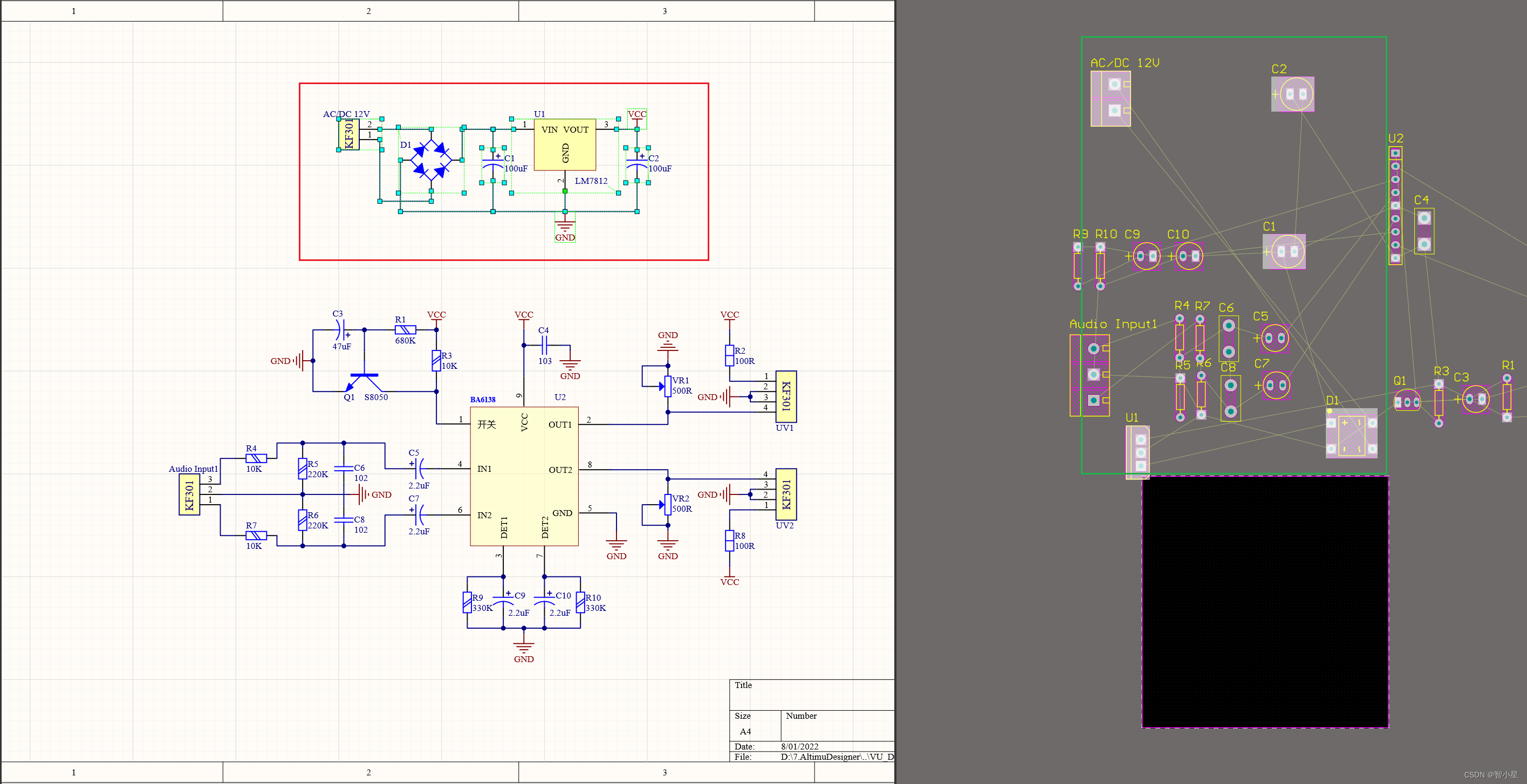

1. 先将原理图和PCB文件垂直分割

 （1）先打开工程文件的原理图和PCB文件。

（2）选择原理图和PCB其中的一个文件，右击选择垂直分割 ，这样我们就可以在一个显示器中同时看到原理图和PCB文件。

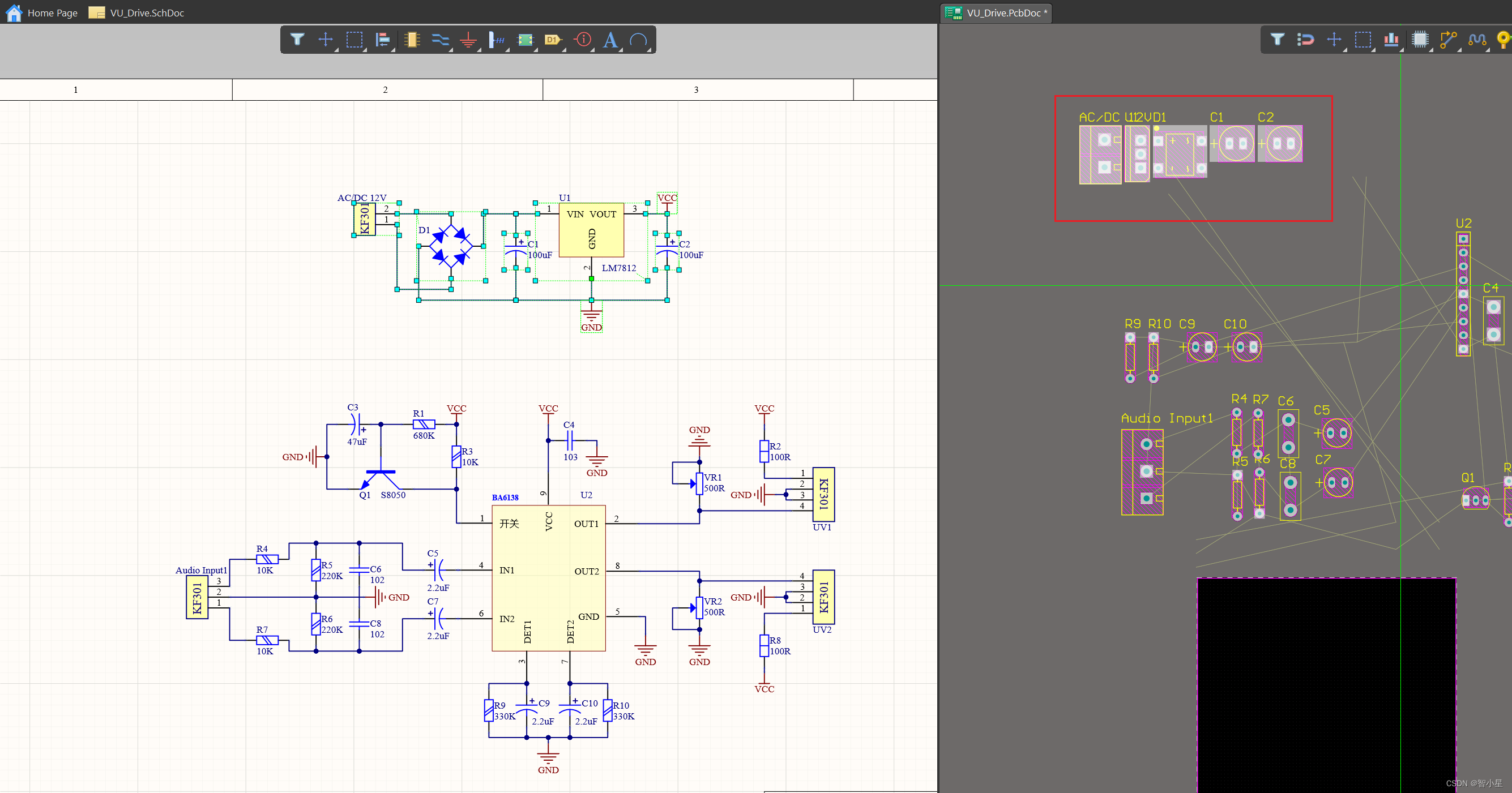

2. 进入交叉选择模式

（1）我们可以使用快捷键Shift+Ctrl+X快速进入交叉选择模式。

（2）在交叉选择模式中，我们就可以在任意画面中选择元器件，在相应的原理图或PCB文件中就会将其元器件高亮，便于我们进行PCB布线时，查看元件的属性。

3. 将元器件进行分类布局

        如果使用交叉选择模式下，将元器件一个一个的进行分类，将会比较繁琐，下面介绍通过器件摆放功能，快速的将元器件进行分类。

（1）首先选中原理图中同一类的功能模块元器件。

（2）选中PCB文件后，可以使用快捷键T+O+L打开。

 （3）然后框选中PCB中任意一个区域，放开后即可将同一功能模块的元器件放在选中的区域内。
