红外遥控

人机界面
当面操作的：按键、旋钮 / 触摸按键、触摸屏
遥控操作的：红外遥控、433M-2.4G无线通信、蓝牙-WIFI-Zigbee-4G-LoRa等无线网络

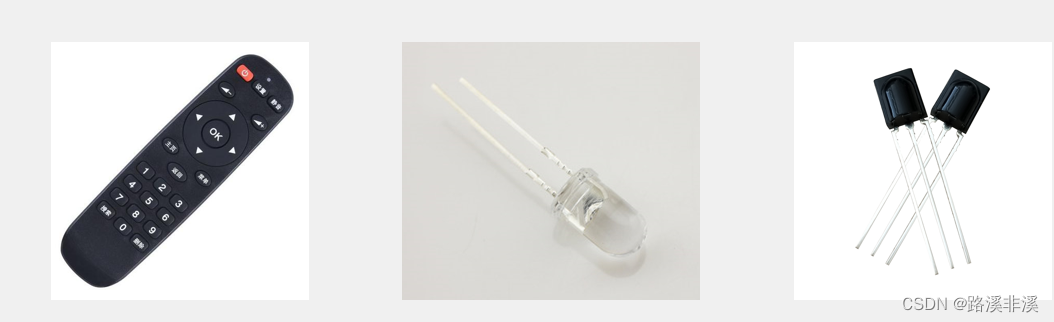

红外遥控是利用红外光进行通信的设备，由红外LED将调制后的信号发出，由专用的红外接收头进行解调输出。

通信方式：单工，异步；

红外LED波长：940nm；

通信协议标准：NEC标准（常用）

接收端原理图：

一体集成式接收头内部已经内置了红外载波解调功能，从IRD引脚出来的就是通信的二进制信号。所以单片机的IO可以直接接IRD引脚来读取红外信号中的通信信息。所以38KHz的载波的调制和解调过程对编程是透明的。
红外接收头内部本身是有个反相的，意思就是：平时发送方无发送信号时接收到的是1，发送方有发送载波时接收头IRD引脚输出的是0，这对我们写代码有影响，后面在看协议时序图时刚好是反的。

原理概述

红外通信由发送端和接收端两部分组成，发送端对数据进行编码，然后调制成一系列的脉冲信号，然后通过带有红外发射管的发射电路发送脉冲信号，即红外信号。接收端完成对脉冲信号的接收、放大、检波、整形，然后解调出编码信号，对其解码获取到发送的数据。具体的如下图所示：

NEC协议

NEC协议逻辑1与逻辑0的表示如下图所示：

– 逻辑1为2.25ms，脉冲时间560us。
– 逻辑0为1.12ms，脉冲时间560us。根据脉冲时间长短来解码。推荐载波占空比为1/3至1/4。

NEC协议格式如下图所示：

NEC协议中，首次是9ms的高电平脉冲，其后是4.5ms的低电平，接下来就是8bit的地址码（从低有效位开始发），而后是8bit的地址码的反码（主要是用于校验是否出错）。然后是8bit 的命令码（也是从低有效位开始发），而后也是8bit 的命令码的反码。

以上是一个指令码的序列，但当您长时间按住遥控按钮，在这这种情况下，使用NEC协议的红外遥控器将会发射一个以110ms为周期的重复码。也就是说，每一次用户按下遥控器按钮，遥控器在发送一次指令码后，就不会再发送指令码了，而是发送一段重复码。如下图:

重复码由9ms高电平和2.25ms的低电平以及560us的高电平组成，如下图所示：

需要注意的是：1838红外接收器为了提高接受灵敏度。输入高电平，其输出的是相反的低电平。

代码实现



#include "ir.h"

// 全局变量在哪个C文件中用就在哪个C文件中定义
// 不能放在头文件中定义
// 如果在多个C文件中都要用到同一个全局变量，应该在一个主要的C文件中定义
// 然后其他C文件中extern声明即可
sbit IRIN = P3^2;
unsigned char IrValue[5];  // IrValue的0-3用来放原始数据，4用来放经过校验确认无误的键值
unsigned char Time;


void DelayMs(unsigned int x)   //0.14ms误差 0us
{
	unsigned char i;
	while(x--)
	{
		for (i = 0; i<13; i++)
		{}
	}
}

void IrInit(void)
{
	IT0=1;//下降沿触发
	EX0=1;//打开中断0允许
	EA=1;	//打开总中断

	IRIN=1;//初始化端口
}


void ReadIr() interrupt 0
{
	unsigned char j,k;
	unsigned int err;
	Time = 0;
	DelayMs(40);			// 136us*40


	if (IRIN == 0)		//确认是否真的接收到正确的信号
	{
		err = 1000;				//1000*10us=10ms,超过说明接收到错误的信号
		/*当两个条件都为真时循环，如果有一个条件为假的时候跳出循环，免得程序出错的时
		侯，程序死在这里*/
		while ((IRIN==0) && (err>0))	//等待前面9ms的低电平过去
		{
			DelayMs(1);			// 136us
			err--;
		}
		if (IRIN == 1)			//如果正确等到9ms低电平
		{
			err = 500;
			while ((IRIN==1) && (err>0))		 //等待4.5ms的起始高电平过去
			{
				DelayMs(1);
				err--;
			}
			for (k=0; k<4; k++)		//共有4组数据
			{
				for (j=0; j<8; j++)	//接收一组数据
				{
					err = 60;
					while ((IRIN==0) && (err>0))//等待信号前面的560us低电平过去
					{
						DelayMs(1);
						err--;
					}
					err = 500;
					while ((IRIN==1) && (err>0))	 //计算高电平的时间长度。
					{
						DelayMs(1);//0.14ms
						Time++;
						err--;
						if (Time > 30)
						{
							EX0 = 1;
							return;
						}
					}
					IrValue[k] >>= 1;	 //k表示第几组数据
					if (Time >= 8)			//如果高电平出现大于565us，那么是1
					{
						IrValue[k] |= 0x80;
					}
					Time = 0;		//用完时间要重新赋值
				}
			}
		}
		if (IrValue[2] == ~IrValue[3])
		{
			IrValue[4] = IrValue[2];
			return;
		}
	}
}
