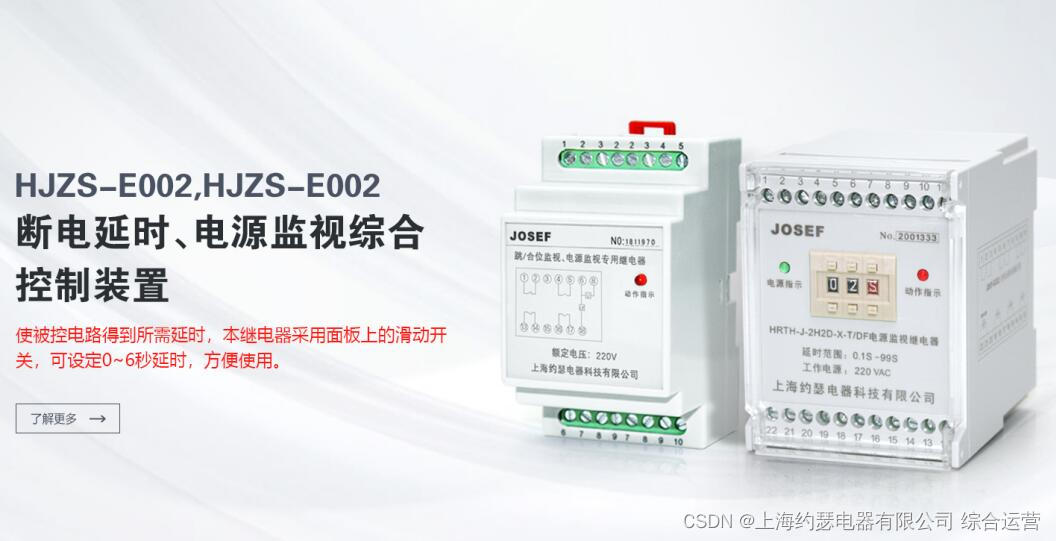

HJZS-E002（断电延时）电源监视继电器

我们为您提供中间继电器，电流继电器，电压继电器，过流继电器，信号继电器，闪光继电器，时间继电器，漏电继电器，冲击继电器等各种继电保护产品。

系列型号：

HJZS-E202断电延时继电器

HJZS-E002断电延时继电器

一 应用

HJZS用于直流或交流操作的各种保护和自动控制的装置中，用以增加触点数量。

二 安装结构

导轨安装9壳体结构，具体尺寸参阅外型尺寸图。

三 产品型号

HJZS系列断电延时中间继电器

四 主要技术参数

(1). 额定电压：220VDC、110VDC、48VDC

415VAC、380VAC、220VAC、127VAC、110VAC、100VAC、48VAC。

(2). 动作值：直流中间继电器不大于70%额定电压；交流中间继电器不大于80%额定电压。

(3). 返回值：不小于10%额定电压。

(4). 触点容量：可长期接通5A电流，在电压不大于250VDC的直流回路中，可断开τ=5ms 50W的直流感性负载，

在电压不大于250VAC的交流回路中，可断开COSΦ=0.4 250VA的交流负载。

L型:可长期接通8A，可断开250VDC τ=5ms 80W直流有感负载：可断开400VAC COSΦ=0.4 400VA

交流负载。

(5). 功 耗：不大于5W。

(6). 动作时间：直流中间继电器不大于30ms，交流中间继电器不大于35ms。

(7). 绝缘电阻：用开路电压500V的兆欧表测量各外露带电端子与外壳之间，绝缘电阻不小于300MΩ。

(8). 介质强度：各引出带电端子与外壳间承受工频2KV(有效值)50Hz试验电压，历时1分钟不击穿，无闪络。

五 使用条件

(1). 环境温度：-15℃~55℃； (4). 工作位置：任意；

(2). 无导电气体，无腐蚀性气体，无较强振动； (5). 周围磁场强度：小于0.5mT；

(3). 工作电压：不大于120%额定电压； (6). 不得有雨水和雪，有防雾、防尘、防风沙设施。

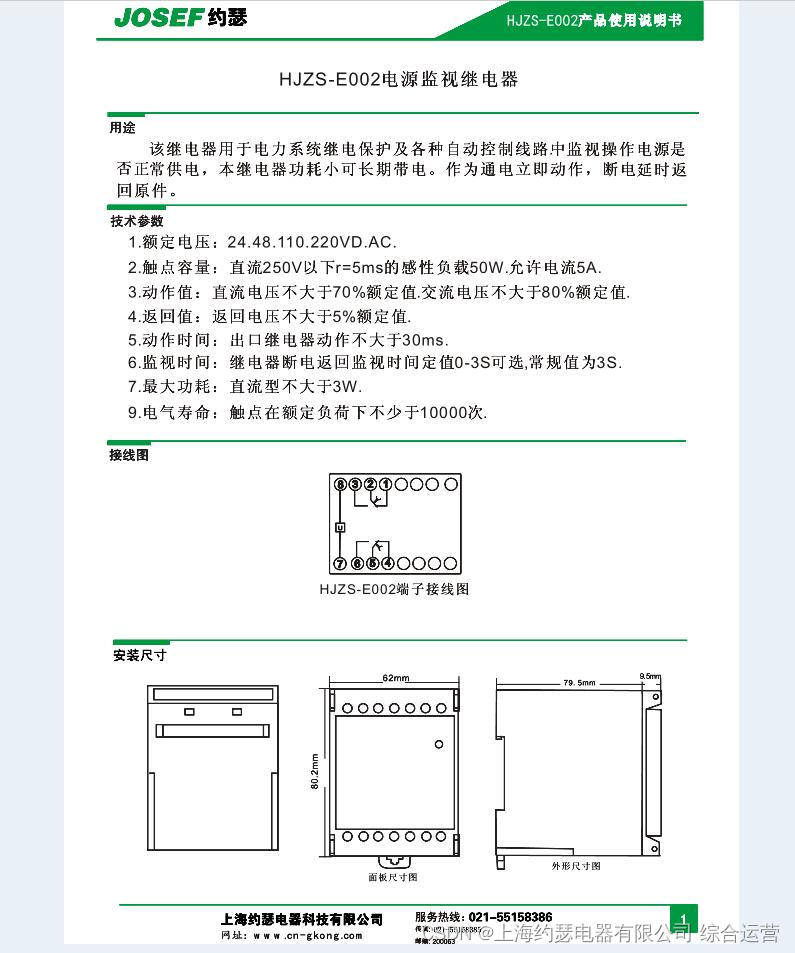

六 接线图

HJZS系列断电延时中间继电器接线图

HJZS-E002电源监视继电器 导轨安装

电源监视继电器准确的名称应该叫电压监视继电器。

中继又称中间继电器(intermediate relay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。

这两种继电器各有各的特点，分别应用于不同的场合，如果要说区别的话，监视继电器是自带检测电路，主动控制，中间继电器需要外接控制信号被动控制。
