ip协议也属于tcp/ip协议栈

ip协议报头格式

ip协议如何将自己的报头和有效载荷分离？

报头可以做到定长加自描述字段将报头和有效载荷分离出来

ip协议如何将自己的有效载荷交付给上层协议？

依靠报头中8位协议决定将自己交付给上层的那个协议

IP实现跨网络传输的前提是什么

前提：把报文可以从一台主机送到和自己直接相连的下一台主机（由数据链路层提供：mac帧）——》局域网通信

分片与组装

为什么要进行分片

因为底层的mac帧规定了MTU（最大传送单元）

如何进行分片和组装的

实际可以将上述问题分割成以下三个问题：

1. 如何识别是分片报文？

2. 如何进行合理组装

3. 如何发现丢包问题

4. 如何保证自己收到了所有的分片呢？

   1.通过13位的片偏移+3位标志中的”更多分片“，如果更多分片为0，则的代表没有分片，如果是1则代表有分片。
   2.根据标识聚合所有的分片报文，按照片偏移进行升序排序。
   3.每个报文都有自己的起始片偏移，起始片偏移+自身分片的长度=下一个分片报文的起始片偏移。
   4.开头没有丢失，中间没丢，收到结尾报文（更多分片为0）

什么是分片和组装

IP报文无法将报文整体发送给对方，需要将报文拆成多片到对方再进行组装

mac的有效载荷最大是MTU，其中MTU包含了什么？

IP的报头+ip的数据=MTU（1500字节），所以每一个分片都要包含IP报头。

IP：提供一种能力，将数据从A主机跨网络发送给B主机的能力。

Linux内核源码剖析 TCPIP实现上册

pdf 0星 超过10%的资源 95.26MB

下载

网络划分

IP地址分为两个部分, 网络号和主机号

• 网络号: 保证相互连接的两个网段具有不同的标识;
• 主机号: 同一网段内, 主机之间具有相同的网络号, 但是必须有不同的主机号;

• 不同的子网其实就是把网络号相同的主机放到一起
• 如果在子网中新增一台主机, 则这台主机的网络号和这个子网的网络号一致, 但是主机号必须不能和子网中的其他主机重复

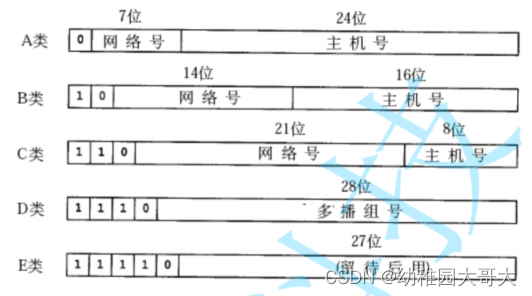

• A类 0.0.0.0到127.255.255.255
• B类 128.0.0.0到191.255.255.255
• C类 192.0.0.0到223.255.255.255
• D类 224.0.0.0到239.255.255.255
• E类 240.0.0.0到247.255.255.255

上述网络划分会浪费很多网络号，所以提出了一种新的划分方案，称为CIRD

• 引入一个额外的子网掩码(subnet mask)来区分网络号和主机号
• 子网掩码也是一个32位的正整数. 通常用一串 “0” 来结尾
• 将IP地址和子网掩码进行 “按位与” 操作, 得到的结果就是网络号

其实每一个子网都有自己的子网掩码

Linux-TCPIP协议栈（基于3.10）

pdf 0星 超过10%的资源 4.07MB

下载

特殊的IP地址

• 将IP地址中的主机地址全部设为0, 就成为了网络号, 代表这个局域网
• 将IP地址中的主机地址全部设为1, 就成为了广播地址, 用于给同一个链路中相互连接的所有主机发送数据包。
• 127.*的IP地址用于本机环回(loop back)测试,通常是127.0.0.1

数据链路层

以太网

“以太网” 不是一种具体的网络, 而是一种技术标准; 既包含了数据链路层的内容, 也包含了一些物理层的内容. 例如: 规定了网络拓扑结构, 访问控制方式, 传输速率等;
以太网是当前应用最广泛的局域网技术; 和以太网并列的还有令牌环网, 无线LAN等

以太网帧格式

如何分离？

定长报头

如何交付？

根据两个字节的类型，根据数值不一样然后决定交付给上层
