• RKMPP库快速上手--（一）RKMPP功能及使用详解

    1、MPP简介

            MPP(Media Process Platform )是Rockchip提供的一款硬件编解码媒体处理软件平台，适用于Rockchip芯片系列。它屏蔽了有关芯片的复杂底层处理，屏蔽了不同芯片的差异，为使用者提供了一组MPI统一接口。如果想达到最好的效果，必须要通过librockchip_mpp来直接编码实现编解码。

            我们可以通过gstreamer和ffmpeg的mpp插件来使用mpp硬件加速，但是这两种应用程序都会因为兼容api的原因，徒增几次无用的帧拷贝动作，并且使用的都是虚拟地址。我们知道纯物理连续地址的硬件操作是非常快的，转到虚拟地址后效率就会降低。如果想榨干芯片的性能，开发最完美的代码，纯连续的物理buffer和mpp+rga是离不开的。

            Mpp的API思路其实跟目前绝大多数的编解码库是一致的，都是queue/dequeue的队列操作方式，先设置好编解码状态，然后不停的queue/dequeue input/output buffer就可以实现编解码控制了。如果大家熟悉FFmpeg，那学习MPP会非常容易，MPP和FFmpeg的api非常相像。

            Mpp库自带了编解码的sample，但是相关文档和注释较少，本文在原有sample的基础上添加了注释，并将部分功能封装成型。

    2、MPP提供的功能

    MPP提供有以下常用功能：

    • 视频解码
    • H.265 / H.264 / H.263 / VP9 / VP8 / MPEG-4 / MPEG-2 / MPEG-1 / VC1 / MJPEG
    • 视频编码
    • H.264 / VP8 / MJPEG
    • 视频处理
    • 视频拷贝，缩放，色彩空间转换，场视频解交织（Deinterlace）

    3、MPP系统架构

    4、MPP库的MPI接口介绍

    5、MPI数据结构说明

    MppMem： 为 C 库 malloc 内存的封装。

    MppBuffer： 为硬件用的 dmabuf 内存的封装。

    MppPacket： 为一维缓存封装，可以从 MppMem 和 MppBuffer 生成，表示码流数据。

    MppFrame： 为二维帧数据封装，可以从 MppMem 和 MppBuffer 生成，表示图像数据。

    MppMeta、MppTask：输入输出用任务的高级组合接口，可以指定输入输出方式；

    使用 MppPacket 和 MppFrame 就可以简单有效的完成一般的视频编解码工作。

    以视频解码为例，码流输入端把地址和大小赋值给 MppPacket，通过 put_packet 接口输入，在输出端通过 get_frame 接口得到输入图像 MppFrame，即可完成最简单的视频解码过程。

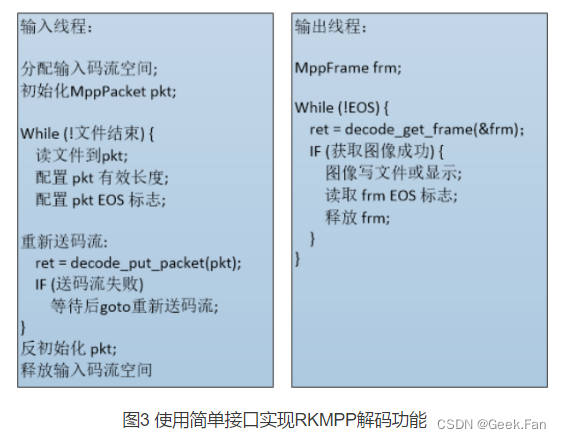

    6、解码流程示例

    7、RK-MPP库工具介绍与使用

            MPP 提供了一些单元测试用的工具程序，这种程序可以对软硬件平台以及 MPP 库本身进行测试

    mpp_info_test

    用于读取和打印 MPP 库的版本信息，在反馈问题时，可以把打印出来信息附上。

    mpp_buffer_test

    用于测试内核的内存分配器是否正常。

    mpp_mem_test

    用于测试 C 库的内存分配器是否正常。

    mpp_runtime_test

    用于测试一些软硬件运行时环境是否正常。

    mpp_platform_test

    用于读取和测试芯片平台信息是否正常

    8、交叉编译MPP库

    unzip mpp-develop.zip && cd mpp-develop

    cd build/linux/aarch64(根据平台选择) && vim arm.linux.cross.cmake（看下是否是对应平台的交叉编译工具）

    ./arm.linux.cross.cmake && make，编译之后，动态库在mpp目录下，测试工具在test目录下

    将工具和动态库push到rk的平台上（一般rk的平台都已经自带MPP动态库了），以解码为例执行./mpi_dec_test -t 7 -i /sdcard/input.h264 -n 10

    9、mpp测试程序说明及代码示例

    mpi_enc_test：使用同步界面（轮询，出队和入队），对raw data进行编码以压缩视频。

    mpi_dec_test：使用同步接口和异步接口（decode_put_packet和decode_get_frame），将视频压缩解码为yuv格式的raw data。

    mpi_rc_test：编码使用详细的比特率控制配置。

    mpi_rc2_test：使用详细的比特率控制配置进行编码，而cfg参数则来自mpi_rc.cfg。

    mpi_test：mpi调用方法的简单描述，仅供参考

    mpp_event_trigger：事件触发测试。

    mpp_parse_cfg：mpp解析器cfg测试。

    vpu_api_test：编码或解码使用旧版接口，以便与以前的vpu接口兼容

    (1)、参考mpi_dec_test.c 写一个最简单的解码demo

    1. #include
    2. #include "rk_mpi.h"
    3. #include "mpp_mem.h"
    4. #include "mpp_env.h"
    5. #include "mpp_time.h"
    6. #include "mpp_common.h"
    7. #include "mpi_dec_utils.h"
    8. #include "utils.h"
    9.
    10. typedef struct
    11. {
    12.     MppCtx          ctx;
    13.     MppApi          *mpi;
    14.     RK_U32          eos;
    15.     char            *buf;
    16.
    17.     MppBufferGroup  frm_grp;
    18.     MppPacket       packet;
    19.     size_t          packet_size;
    20.     MppFrame        frame;
    21.
    22.     FILE            *fp_input;
    23.     FILE            *fp_output;
    24.     RK_S32          frame_count;
    25.     RK_S32          frame_num;
    26.     size_t          max_usage;
    27. } MpiDecLoopData;
    28.
    29. static int decode_simple(MpiDecLoopData *data)
    30. {
    31.     RK_U32 pkt_done = 0;
    32.     RK_U32 err_info = 0;
    33.
    34.     MPP_RET ret = MPP_OK;
    35.     MppCtx ctx  = data->ctx;
    36.     MppApi *mpi = data->mpi;
    37.     char   *buf = data->buf;
    38.
    39.     MppPacket packet = data->packet;
    40.     MppFrame  frame  = NULL;
    41.
    42.     size_t read_size = fread(buf, 1, data->packet_size, data->fp_input);
    43.
    44.     if (read_size != data->packet_size || feof(data->fp_input)) {
    45.         printf("found last packet\n");
    46.         data->eos = 1;
    47.     }
    48.
    49.     mpp_packet_write(packet, 0, buf, read_size);
    50.     mpp_packet_set_pos(packet, buf);
    51.     mpp_packet_set_length(packet, read_size);
    52.
    53.     if (data->eos){
    54.         mpp_packet_set_eos(packet);
    55.     }
    56.
    57.     do {
    58.         if (!pkt_done) {
    59.             ret = mpi->decode_put_packet(ctx, packet);
    60.             if (MPP_OK == ret){
    61.                 pkt_done = 1;
    62. 			}
    63.         }
    64.
    65.         do {
    66.             RK_S32 get_frm = 0;
    67.             RK_U32 frm_eos = 0;
    68.             ret = mpi->decode_get_frame(ctx, &frame);
    69.
    70.             if (frame) {
    71.                 if (mpp_frame_get_info_change(frame)){
    72.                     RK_U32 width = mpp_frame_get_width(frame);
    73.                     RK_U32 height = mpp_frame_get_height(frame);
    74.                     RK_U32 hor_stride = mpp_frame_get_hor_stride(frame);
    75.                     RK_U32 ver_stride = mpp_frame_get_ver_stride(frame);
    76.                     RK_U32 buf_size = mpp_frame_get_buf_size(frame);
    77.                     printf("decode_get_frame get info changed found\n");
    78.                     printf("decoder require buffer w:h [%d:%d] stride [%d:%d] buf_size %d", width, height, hor_stride, ver_stride, buf_size);
    79.
    80.                     if (NULL == data->frm_grp) {
    81.                         ret = mpp_buffer_group_get_internal(&data->frm_grp, MPP_BUFFER_TYPE_ION);
    82.                         if (ret) {
    83.                             printf("get mpp buffer group failed ret %d\n", ret);
    84.                             break;
    85.                         }
    86.                         ret = mpi->control(ctx, MPP_DEC_SET_EXT_BUF_GROUP, data->frm_grp);
    87.                         if (ret) {
    88.                             printf("set buffer group failed ret %d\n", ret);
    89.                             break;
    90.                         }
    91.                     } else {
    92.                         ret = mpp_buffer_group_clear(data->frm_grp);
    93.                         if (ret){
    94.                             printf("clear buffer group failed ret %d\n", ret);
    95.                             break;
    96.                         }
    97.                     }
    98.
    99.                     ret = mpp_buffer_group_limit_config(data->frm_grp, buf_size, 24);
    100.                     if (ret) {
    101.                         printf("limit buffer group failed ret %d\n", ret);
    102.                         break;
    103.                     }
    104.                     ret = mpi->control(ctx, MPP_DEC_SET_INFO_CHANGE_READY, NULL);
    105.                     if (ret) {
    106.                         printf("info change ready failed ret %d\n", ret);
    107.                         break;
    108.                     }
    109.                 }else{
    110.                     err_info = mpp_frame_get_errinfo(frame) | mpp_frame_get_discard(frame);
    111.                     if (err_info) {
    112.                         printf("decoder_get_frame get err info:%d discard:%d.\n", mpp_frame_get_errinfo(frame), mpp_frame_get_discard(frame));
    113.                     }
    114.                     data->frame_count++;
    115.                     printf("decode_get_frame get frame %d\n", data->frame_count);
    116.                     if ( (!err_info) && (data->frame_count==data->frame_num)){
    117.                         dump_mpp_frame_to_file(frame, data->fp_output);
    118. 					}
    119. 				}
    120.                 frm_eos = mpp_frame_get_eos(frame);
    121.                 mpp_frame_deinit(&frame);
    122.                 frame = NULL;
    123.                 get_frm = 1;
    124. 			}
    125.
    126.             if (data->frm_grp) {
    127.                 size_t usage = mpp_buffer_group_usage(data->frm_grp);
    128.                 if (usage > data->max_usage){
    129.                     data->max_usage = usage;
    130. 				}
    131.             }
    132.
    133.             if (data->eos && pkt_done && !frm_eos) {
    134.                 msleep(10);
    135.                 continue;
    136.             }
    137.             if (frm_eos) {
    138.                 printf("found last frame\n");
    139.                 break;
    140.             }
    141.             if (data->frame_num && data->frame_count >= data->frame_num) {
    142.                 data->eos = 1;
    143.                 break;
    144.             }
    145.             if (get_frm){
    146.                 continue;
    147. 			}
    148.             break;
    149.         } while (1);
    150.
    151.         if (data->frame_num && data->frame_count >= data->frame_num){
    152.             data->eos = 1;
    153.             printf("reach max frame number %d\n", data->frame_count);
    154.             break;
    155.         }
    156.         if (pkt_done){
    157.             break;
    158. 		}
    159.
    160.
    161.     } while (1);
    162.
    163.     return ret;
    164. }
    165.
    166. int mpi_dec_test_decode(char **argv)
    167. {
    168.     MPP_RET ret         = MPP_OK;
    169.     size_t file_size 	= 0;
    170.
    171.     MppParam param      = NULL;
    172.     RK_U32 need_split   = 1;
    173.
    174.     MpiDecLoopData data;
    175.     memset(&data, 0, sizeof(data));
    176.
    177.     data.eos            = 0;
    178.     data.packet_size    = MPI_DEC_STREAM_SIZE;
    179.     data.frame_count    = 0;
    180. 	data.frame_num		= 1;
    181.
    182.     data.fp_input = fopen(argv[1], "rb");
    183. 	data.fp_output = fopen(argv[2], "w+");
    184.     if ( (NULL == data.fp_input) || (NULL == data.fp_output) ) {
    185.         printf("failed to open input/output file \n");
    186.         goto MPP_TEST_OUT;
    187.     }
    188.
    189.
    190.     data.buf = mpp_malloc(char, data.packet_size);
    191.     ret = mpp_packet_init(&data.packet, data.buf, data.packet_size);
    192. 	if(MPP_OK != ret){
    193. 		printf("mpp_packet_init error\n");
    194. 		goto MPP_TEST_OUT;
    195. 	}
    196.
    197.
    198.     ret = mpp_create(&data.ctx, &data.mpi);
    199. 	if(MPP_OK != ret){
    200. 		printf("mpp_create error\n");
    201. 		goto MPP_TEST_OUT;
    202. 	}
    203.
    204. 	ret = mpp_init(data.ctx, MPP_CTX_DEC, MPP_VIDEO_CodingAVC);
    205.     if (MPP_OK != ret)
    206.     {
    207.         printf("mpp_init failed\n");
    208.         goto MPP_TEST_OUT;
    209.     }
    210.
    211.     param = &need_split;
    212.
    213.     ret = data.mpi->control(data.ctx, MPP_DEC_SET_PARSER_SPLIT_MODE, param);
    214.     if (MPP_OK != ret) {
    215.         printf("mpi->control failed\n");
    216.         goto MPP_TEST_OUT;
    217.     }
    218.
    219. 	fseek(data.fp_input, 0L, SEEK_END);
    220. 	file_size = ftell(data.fp_input);
    221.     rewind(data.fp_input);
    222.     printf("input file size %ld\n", file_size);
    223.
    224.     while (!data.eos)
    225. 	{
    226.         decode_simple(&data);
    227.     }
    228.
    229.     ret = data.mpi->reset(data.ctx);
    230.     if (MPP_OK != ret)
    231.     {
    232.         printf("mpi->reset failed\n");
    233.         goto MPP_TEST_OUT;
    234.     }
    235.
    236. MPP_TEST_OUT:
    237.     if (data.packet) {
    238.         mpp_packet_deinit(&data.packet);
    239.         data.packet = NULL;
    240.     }
    241.
    242.     if (data.ctx) {
    243.         mpp_destroy(data.ctx);
    244.         data.ctx = NULL;
    245.     }
    246.
    247.     if (data.buf) {
    248.         mpp_free(data.buf);
    249.         data.buf = NULL;
    250.     }
    251.
    252.     if (data.frm_grp) {
    253.         mpp_buffer_group_put(data.frm_grp);
    254.         data.frm_grp = NULL;
    255.     }
    256.
    257.     if (data.fp_output){
    258.         fclose(data.fp_output);
    259.         data.fp_output = NULL;
    260.     }
    261.
    262.     if (data.fp_input) {
    263.         fclose(data.fp_input);
    264.         data.fp_input = NULL;
    265.     }
    266.
    267.     return ret;
    268. }
    269.
    270. int main(int argc, char **argv)
    271. {
    272.     RK_S32 ret = 0;
    273.
    274. 	if(argc != 3 ){
    275. 		printf("please input options\n");
    276. 		return -1;
    277. 	}
    278.
    279.     ret = mpi_dec_test_decode(argv);
    280.
    281.     return ret;
    282. }

    10、测试MPP解码H264，解码输出格式为YUV420SP

    ./mpi_dec_test input.h264 out.yuv
