基于 UDP 的可靠传输

实验环境：

• 操作系统：Windows 10
• 语言：Python 3.7
• 编译器：Sublime、VS Code
• LFTP 实现要求
• 客户端可以通过 lsend myserver mylargefile 命令将本地文件上传到服务器
• 客户端可以通过 lget myserver mylargefile 命令从服务器下载文件到本地
• 基于 UDP 的传输方式实现可靠传输
• 实现传输时的流控制和阻塞控制
• 服务器允许多用户同时上传和下载文件

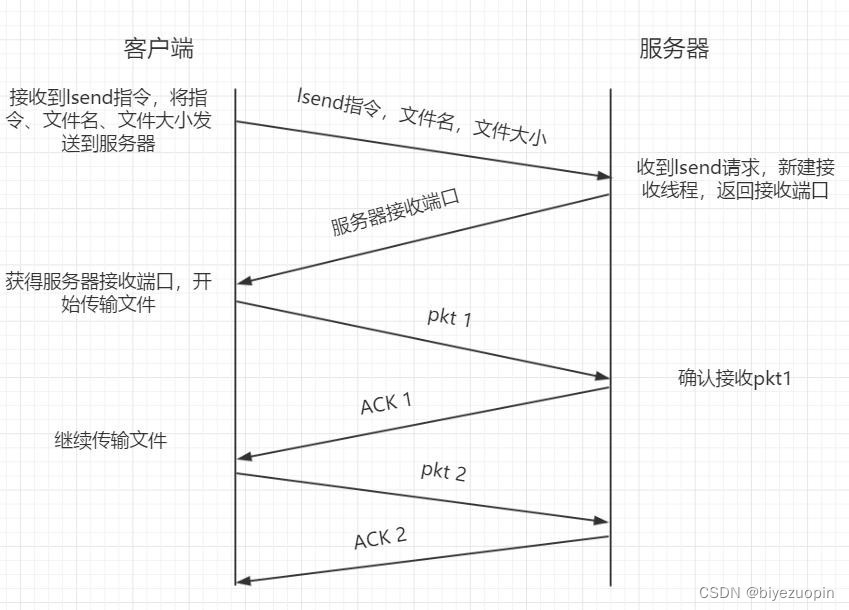

发送模型

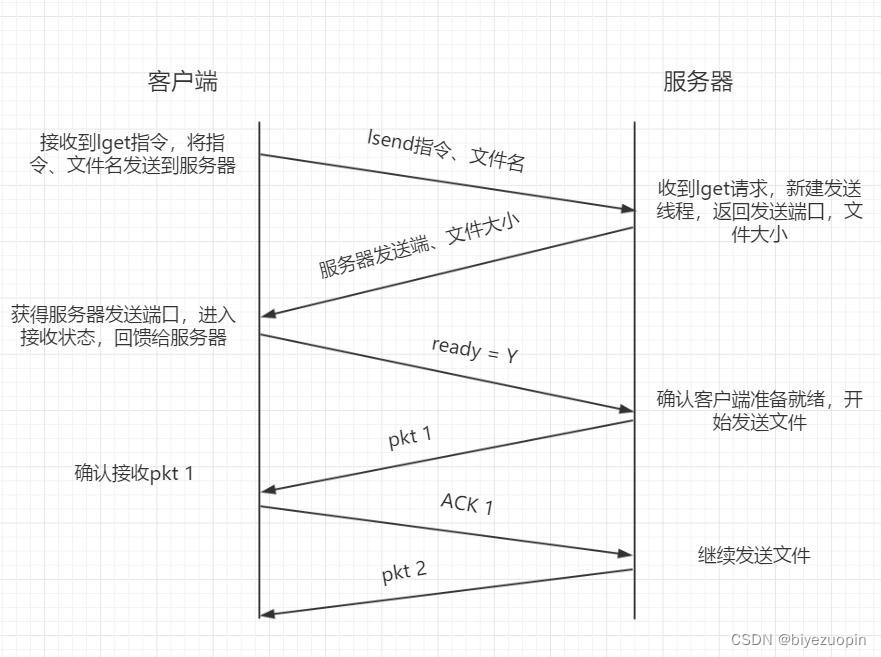

下载模型

发送方代码运行逻辑

当客户端或者服务器确认自己是发送方时，启动发送分组线程作为主线程，读取文件线 程和接受 ACK 线程为子线程，3 个线程对缓存、窗口大小等全局变量进行操作。在更改全局变量完成发送逻辑时需要利用线程锁的机制，避免读写冲突。

读取文件线程检测到已经读取完全部文件分组时即可结束线程，即使有部分分组仍未确 认，但它们已经读取到发送缓存中，读取文件线程的结束并不会造成影响。

接收 ACK 线程接收到所有分组确认后便可以结束自身线程，此时所有分组已经发送和确认，发送分组线程结束，完成整个文件发送的过程。

读取文件线程

3. 接收 ACK 线程

接收方代码运行逻辑

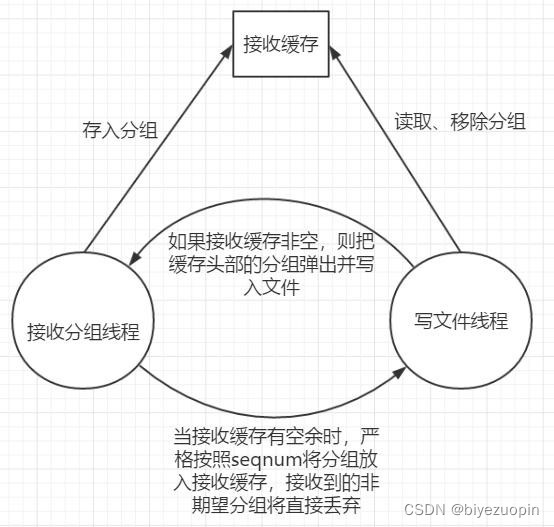

为了实现流控制，文件接收方也需要设置一个缓存窗口，将接受分组和写文件的操作分 成 2 个独立线程。

每当接收分组线程接收到 1 个正确的分组时，回馈的 ACK 的同时也会把接收缓存剩余的窗口大小（rwnd）返回，发送方根据这个返回的 rwnd 进行流控制的相关操作。当写文件线程把最后的分组写入文件，接收缓存被清空，宣布整个接收文件的过程结束，2 个线程不再接收分组和写文件。

• 接受分组线程

写文件线程

流控制

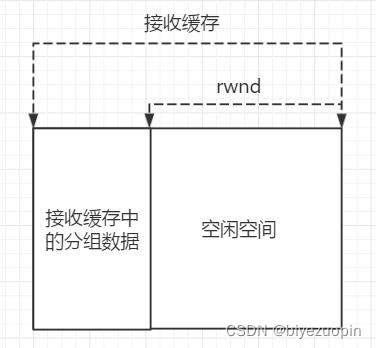

想要实现类似 TCP 的流控制，需要在发送方和接收方都设置一个缓存进行分组的存放。接收方接收到分组时把分组放入缓存，回馈接收的分组号和 rwnd 给发送方，发送方根据 rwnd 更新自身的变量。满足以下条件时才能继续发送分组，以此达到流控制的目的：

LastPacketSent - LastPacketAcked <= rwnd
1

其中，LastPacketSent 为最后发送的分组号，LastPacketAcked 为最后确认的分组号 。当引入阻塞控制时，条件变为：

LastPacketSent - LastPacketAcked <= min {rwnd, cwnd}
1

阻塞控制

LFTP 的阻塞控制仿照 TCP 实现，发送方一开始处于慢启动状态，根据 cwnd、ssthresh

和冗余 ACK 计数三个变量进行状态变换，最终实现发送窗口的大小控制。

多用户

服务器用 23333 端口接收客户端请求，每当接收到一个请求，服务器则会分配一个端口给一个新的子线程，这个子线程负责与客户端完成文件传输或者下载的交互，主线程继续监 听 23333 端口，等待另一个新请求的到来。

• 服务器

客户端

传输测试

作业要求文件传输不仅仅在校园网内进行，所以我们租用了一个服务器，在上面运行服 务端代码，个人电脑运行客户端代码。为了方便用户使用 LFTP，我们还实现了一个简单的 UI 窗口，客户端启动 window.py 即可输入指令，UI 窗口有基本的指令错误提示。

• UI 窗口

• lsend 指令测试

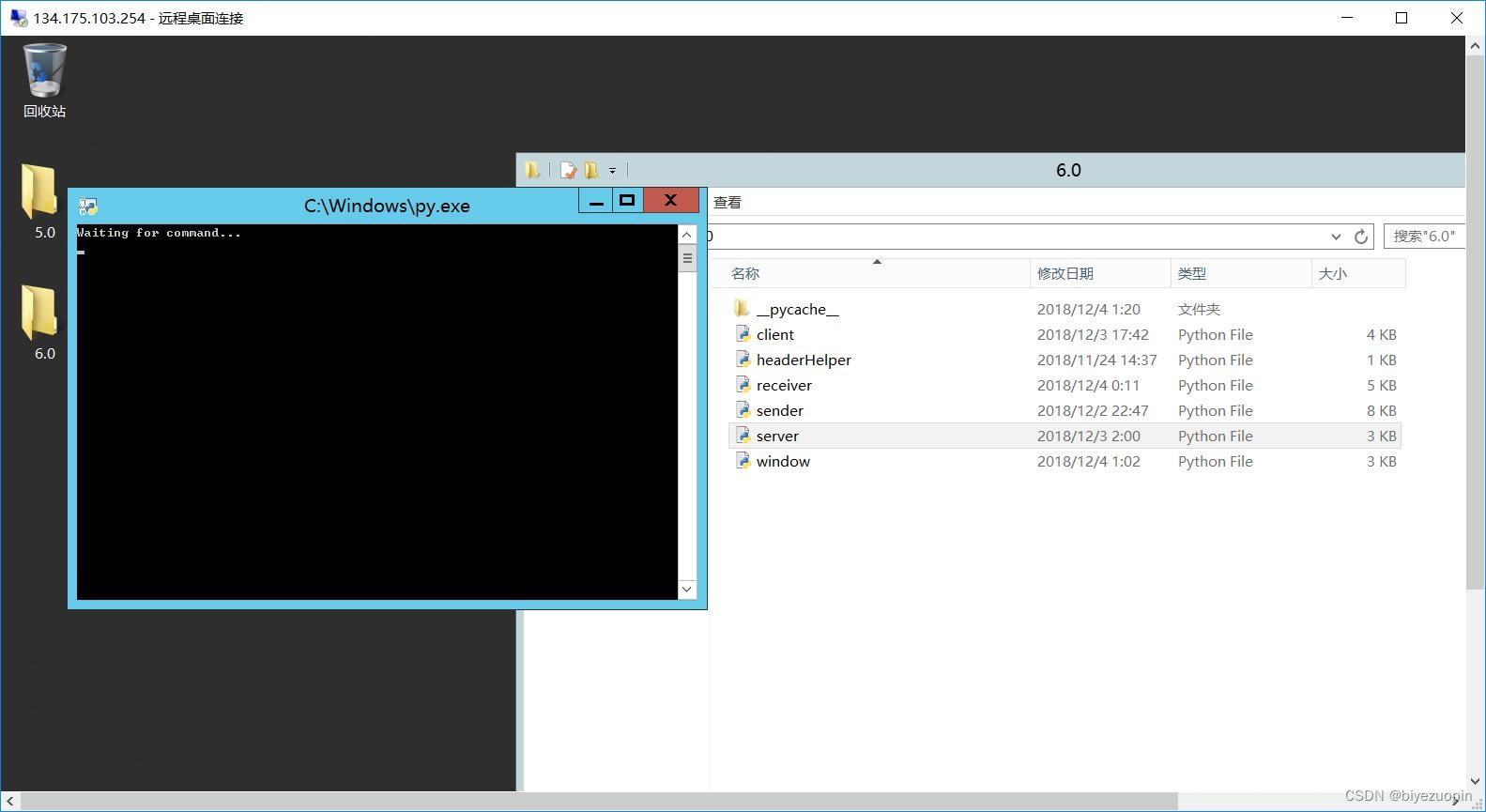

• 租用服务器运行服务端代码，等待客户端请求。

• 客户端发送 lsend 指令。

• 文件发送中。服务器：

客户端：

• 文件发送结束，可以在服务器看到接收到的 lena.jpg 图片，并且可以正常打开。


• lget 指令测试

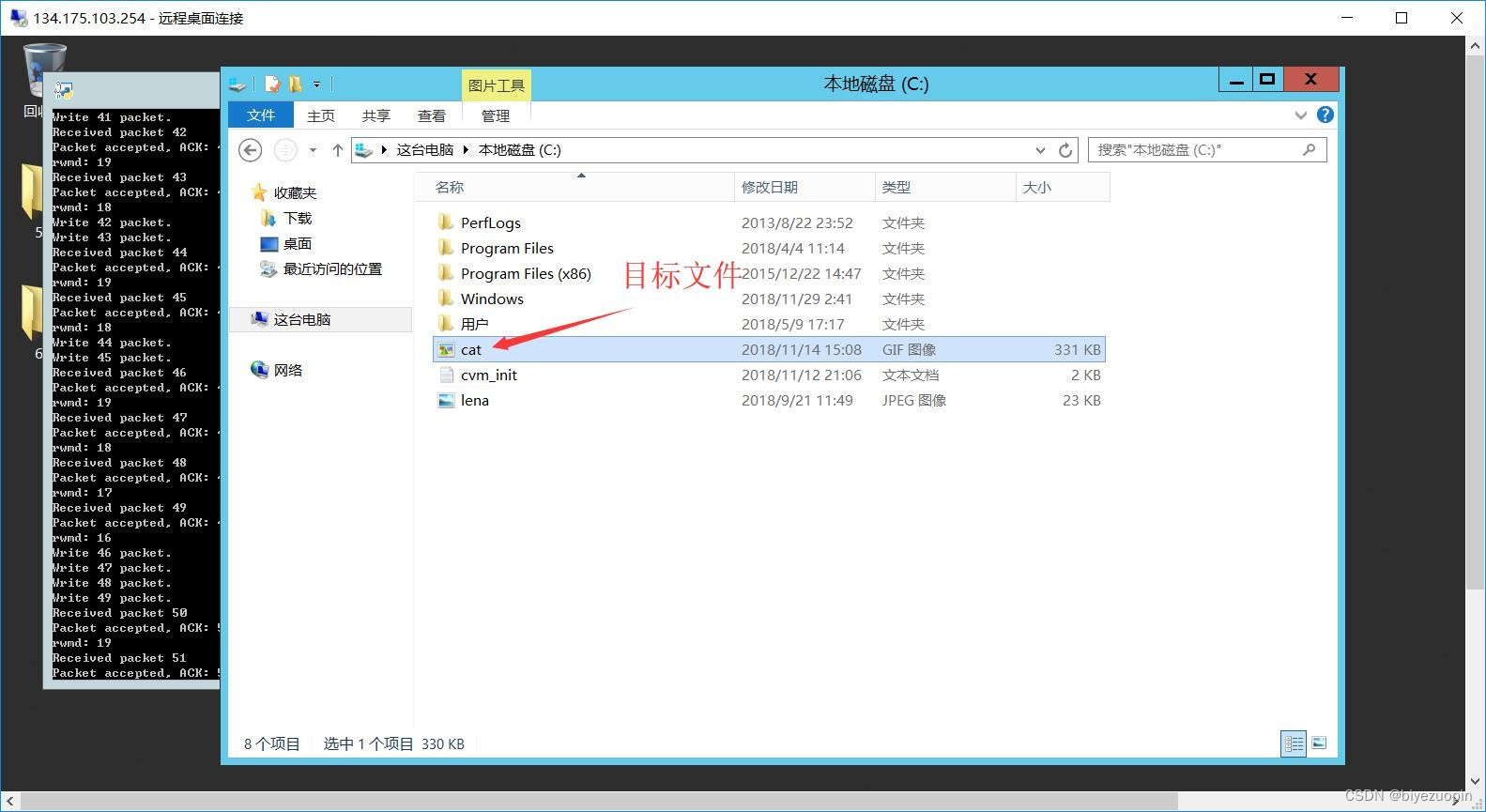

• 服务器存在目标文件 C:\cat.gif

• 客户端通过 lget 指令请求下载 C:\cat.gif，此时下载文件目录中并没有 cat.gif

• 文件发送中。服务器：

客户端：

文件接收完成，可以在下载目录看到接收的文件，并且能正常打开。

流控制测试

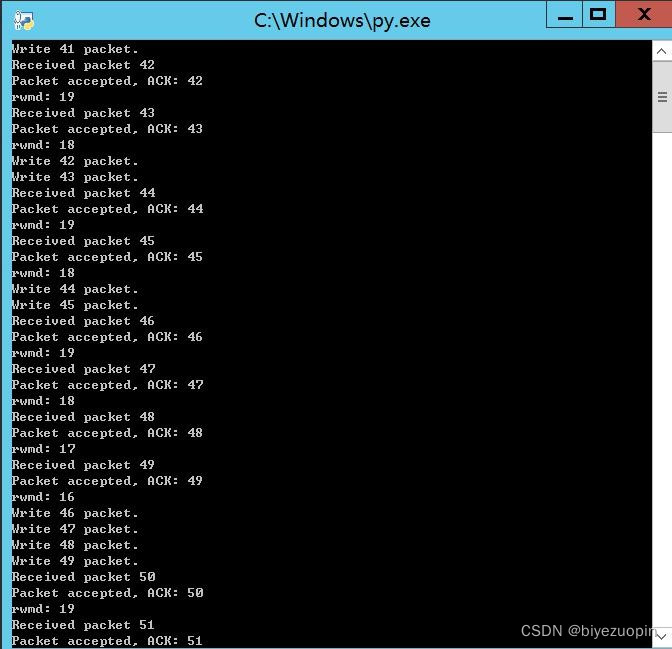

流控制机制的作用是匹配发送方和接收方的缓存读写速度，接收方每次返回确认分组都携带接收缓存窗口长度，发送方根据这个接收缓存窗口长度调整自己的发送缓存窗口长度。 在截图中可以明显地看到发送缓存窗口长度不断地在调整，流控制机制在正确运作。

• 阻塞控制测试

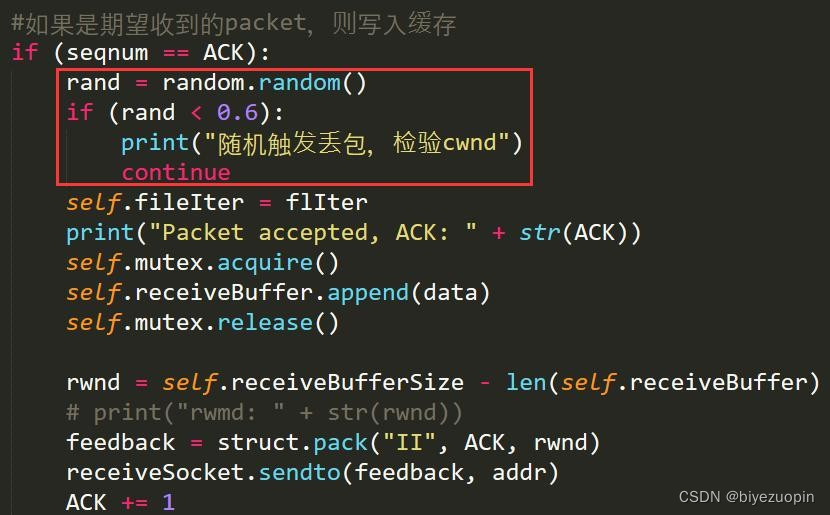

为了测试阻塞控制，在接收方添加随机数代码，当随机的数字小于 0.6 时不接收分组（即使它是期望收到的分组），即每个期望分组只有 40% 的概率被接收方接收，以此造成阻塞假象，达到测试目的。

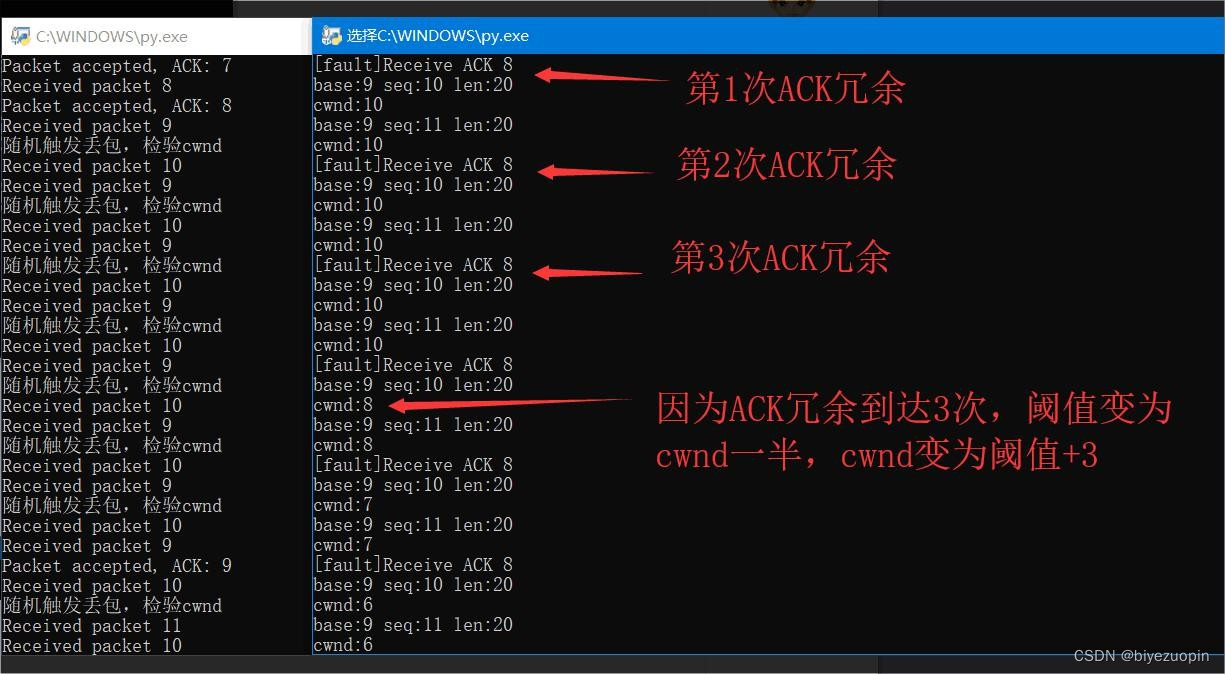

由于连续 3 次冗余 ACK，触发了阻塞控制，状态由慢启动变为快速恢复，ssthresh 变为 cwnd/2，cwnd 变为 ssthresh+3。

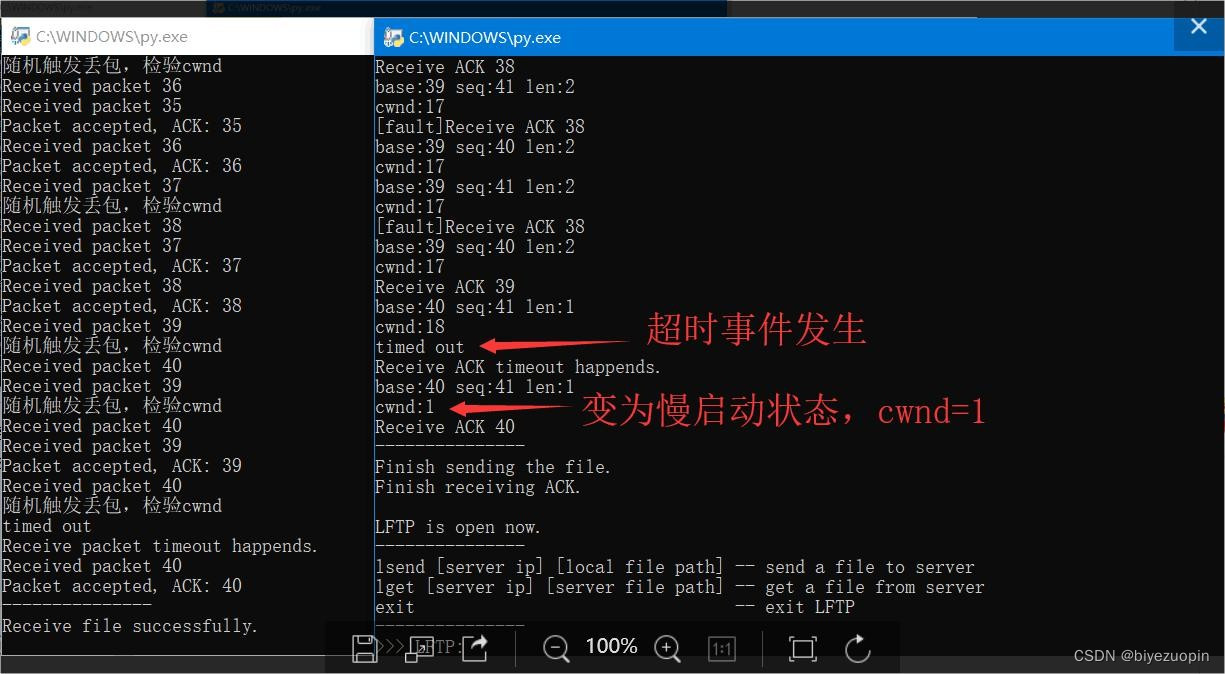

接收方尝试接收分组 40，触发了随机丢包，但是因为这是最后一个分组，所以没有后续报文造成的冗余回送 ACK，于是触发了超时，发送方没接收到确认 ACK 认定超时，不管此时阻塞控制处于哪个状态，都转变为慢启动状态，cwnd 重置为 1。

经过冗余 ACK 和超时事件的测试，阻塞控制机制都如预想中的那样运作，测试成功！

多用户测试

为了验证服务器支持多用户同时下载或者传输文件，我们在一台主机上运行两个客户 端，同时下载不同的文件，最后在下载目录中查看文件是否成功下载并且能够正常查看。

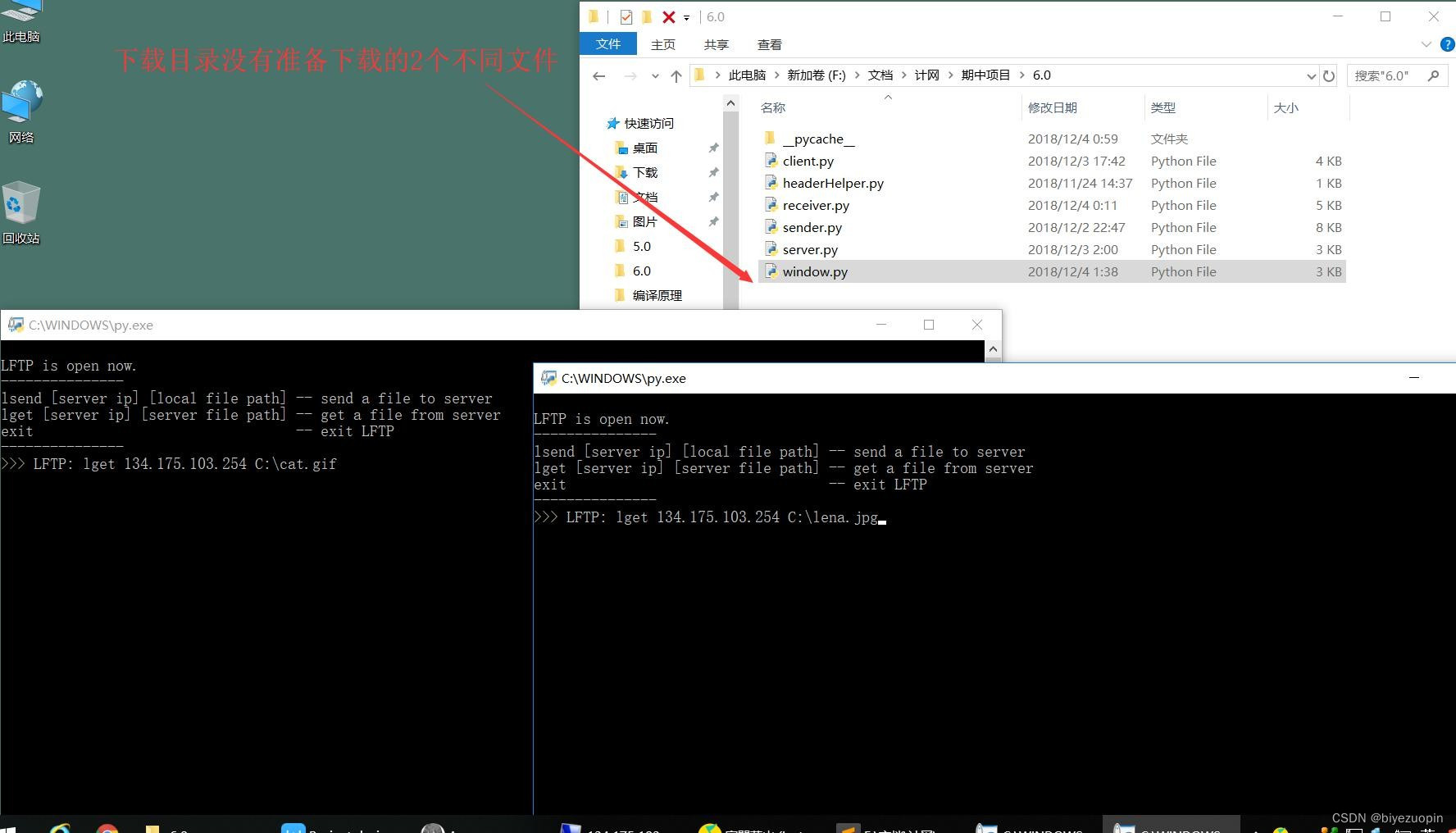

下载前

运行下载文件的指令，可以看到 2 个命令行窗口同时在下载文件并打印信息。此时下载目录已经创建了 2 个正在下载的文件，但因为下载未完成，大小显示为 0Kb。

下载完成，2 个命令行窗口显示下载完成，并且可以在下载目录看到 2 个正常大小下载文件，测试成功！

• 大文件传输测试

由于网速的限制，即使是同一台主机传输文件，预估计的最快速度也只有 50Kb/s，传输 1G 大文件的耗时大概需要 8 小时。因此我们选择了一个大小约为 200M 的 mp4 文件作为测试文件。

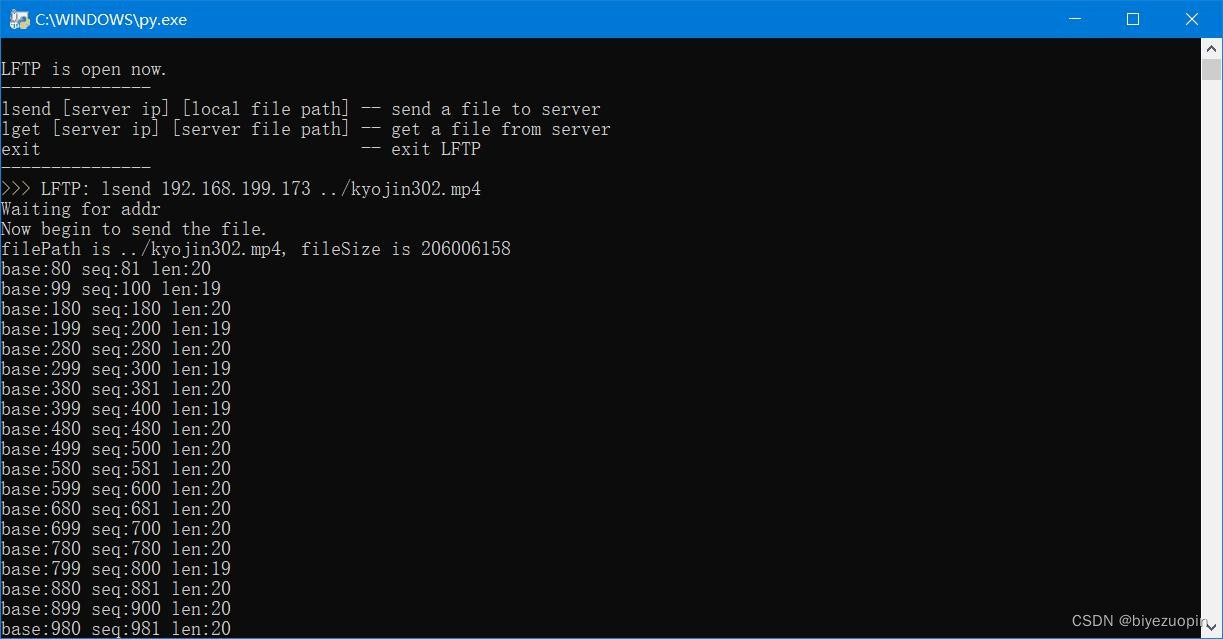

• 为了提高传输速度，大文件传输测试没有选择租用的外部服务器，而是选择了校园网内的 2 台主机作为服务器跟客户端。通过 lsend 指令向服务器请求传递 mp4 文件，可以看到文件的大小大约为 2 亿 Bytes，每个分组的大小为 800KB，计算出总共需要发送 257500 个分组。

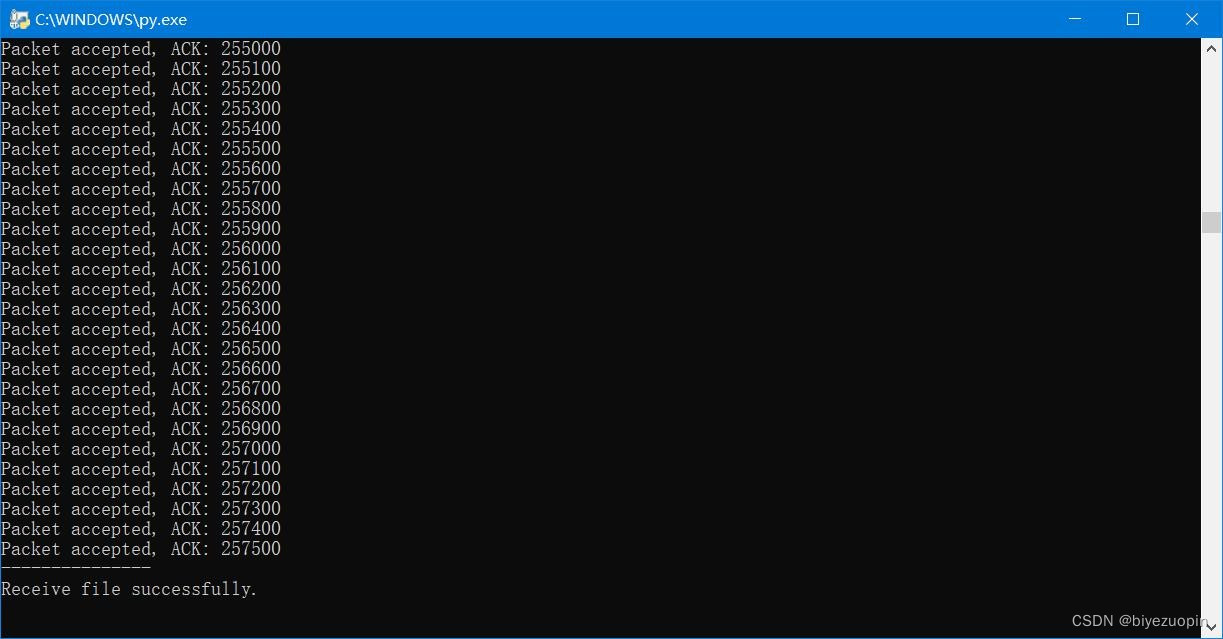

• 文件传输结束，服务器成功接收了 257500 个分组。

查看本地文件，可以看到 mp4 文件从创建到修改总共历时 1 小时 23 分钟，也就是整个文件传输过程的耗时，平均传输速度只有 41Kb/s。打开 mp4 文件视频能正常播放，大文件传输测试成功！

mp4 创建、修改日期：

平均传输速度：

播放 mp4 文件：
