DAC、ADC、FFT使用总结

计算公式

DAC、ADC、FFT之间有些参数环环相扣，所以先整合一下公式。

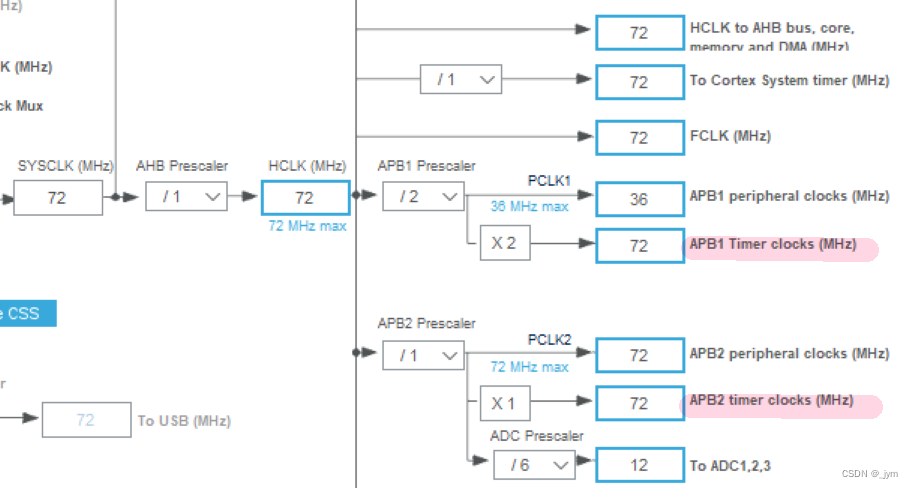

1.系统时钟周期72MHZ。

2.定时器的单个时钟周期。

3.定时器的触发周期。

4.正弦波一个周期的时间，其中N为正弦波一个周期的点数。

5.正弦波的频率。

6.adc的采样频率，其中n为一个波形周期的采样点，fsin为被采样的波形的频率。

7.为设置adc的采样频率，要根据这个公式去配置触发adc的定时器。

8.进行傅里叶变换后，fft输出数组下标对应的频率。其中i为数组下标，fadc为adc的采样频率，fftnum为fft计算的点数。

波形生成

x取值范围[0,2π]

y=sin(x)取值范围[-1,1]

y=six(x)+1取值范围[0,2]

DAC输出电压范围[0,Vmax]

将y取值范围扩大到DAC输出电压范围，只需y=((six(x)+1)/2)*Vmax

周期2π，波形一个周期的点数为N，两点间距2π/N

下面这个代码，增加了一个DAClength为的是与DAC的DMA=normal配合，使DAC输出几个周期波形后，停止输出，满足一些特定电路的需求(有的电路起始阶段需要几个波形之后就停止在一个高电位，并不需持续输出波形)。

如果仅生成一个波形周期，那么可以无视DAClength参数和下面的复制周期。

/**
 * 生成正弦波数据点函数
 * @param NPoints       一个周期内的点数
 * @param DAClength     目的输出点数总数，DAClength为NPoints整数倍
 * @param VMaxRange     输出的电压最大值，取值范围0~3.3V
 * @param SineWaveTable 存放生成的数据点
 */
void SineWaveGen(uint32_t NPoints, uint32_t DAClength, float VMaxRange, uint16_t* SineWaveTable)
{
#ifndef PI
#define PI 3.14159265358979323846
#endif

	int    i       = 0;
	int    j       = 0;
	int    k       = DAClength/NPoints; //增加波形后的周期数
	double radian  = 0;  // 弧度
	double setup   = 0;  // 弧度和弧度之间的大小
	double voltage = 0;  // 输出电压

	setup = (2 * PI) / NPoints;  // 两点之间的间距

	while (i < NPoints)
	{
		voltage = VMaxRange / 2.0 * (sin(radian) + 1.0);              // 计算电压
		//printf("%d %lf\r\n",i,voltage);
		SineWaveTable[i] = (uint16_t)(voltage * 4095 / 3.3);          // 电压转为DAC数值
		//printf("%d %d\r\n",i,SineWaveTable[i]);
		radian += setup;                                              // 下一个点的弧度
		i++;
	}

	for(j=1; j<k;++j)//复制k-1个周期
	{
		for(i=0;i<NPoints;++i)
		{
			SineWaveTable[NPoints*j+i]=SineWaveTable[i];
			//printf("%d %d\r\n",NPoints*j+i,SineWaveTable[NPoints*j+i]);
		}
	}

}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

DAC波形频率

设置波形一个周期的点数，会影响DAC输出波形频率。

如果波形一个周期128个点，10k频率。不改变定时器设置的话，波形一个周期256个点，输出波形频率就变成了5k。

如果按下面配置定时器触发DAC，触发频率为72M/141=510638HZ。

波形一个周期点数为128，那么波形频率为510638HZ/128=3,989HZ，约为4k。

如果编写如下代码，波形一个周期点数为128，但是复制了九个周期的波形到dac数组里。

并且设置DMA的数据传输数量(0至65535）为128*9，最终得到的波形仍然是4k。

如果配置DMA Mode为Normal的话，那么可以发现触发一次DAC，输出了九个周期的频率为4k的波形。

#define POINTS 128
#define DAC_length 1152
uint16_t SineWaveTable[DAC_length];
SineWaveGen(POINTS,DAC_length, 2, SineWaveTable);//points扩展到daclength
HAL_DAC_Start_DMA(&hdac, DAC_CHANNEL_1, (uint32_t *)SineWaveTable, DAC_length, DAC_ALIGN_12B_R);
1
2
3
4
5

ADC采样时间

ADC使用若干个ADC_CLK周期对输入电压采样，采样周期数目可以通过ADC_SMPR1和ADC_SMPR2寄存器中的SMP[2:0]位更改。每个通道可以分别用不同的时间采样 。

总转换时间 ：TCONV = 采样时间+ 12.5个周期

设置ADC输入时钟为12Mhz，那么1个ADC周期占用的时间=1 / 12MHZ = 0.0833334 uS

如果设置采样时间为1.5个周期，那么一次采样总的时间 = 采样时间 + 12.5个周期 = 1.5周期 + 12.5周期 = 14周期 = 14 * 0.0833334 = 1.166667 uS

两次采样间隔时间 = 1.166667 uS (ADCCLK为12MHZ时的最小采样间隔时间)

下面是ADC转换的时序图，可知，定时器触发adc转换的时间间隔需要大于adc两次采样间隔时间。

如果按照下面这样配置触发adc的定时器，72M/141=510638HZ

转换成时间就是1.95us，大于adc两次采样间隔时间，所以ok。

离散傅里叶变换DFT

一开始其实是打算手写一个DFT，但是实际用的时候无法满足单片机性能需求。单片机里面的算法，最好只有加减乘，不能有除。

离散傅里叶变换：

N为时域离散信号的点数，n为时域离散信号的编号（取值范围为0 ~ N-1），m为频域信号的编号（取值范围为0 ~ N-1），频域信号的点数也为N。

离散傅里叶变换的输入为N个离散的点（时域信号），输出为N个离散的点（频域信号，频域信号的每个点都用一个复数表示）。

那么可以根据以上公式写一个dft：

#include
#include
using namespace std;
double a[128] = {2.028,
2.038,
2.041,
2.032,
2.020,
2.026,
2.070,
2.070,
2.060,
2.061,
2.042,
2.037,
2.072,
2.080,
2.064,
2.063,
2.037,
2.032,
2.060,
2.051,
2.038,
2.034,
2.003,
1.990,
2.007,
2.005,
1.988,
1.978,
1.942,
1.936,
1.951,
1.940,
1.914,
1.902,
1.862,
1.850,
1.858,
1.852,
1.822,
1.810,
1.760,
1.755,
1.767,
1.751,
1.725,
1.716,
1.659,
1.648,
1.659,
1.652,
1.625,
1.607,
1.560,
1.544,
1.566,
1.550,
1.525,
1.510,
1.469,
1.454,
1.481,
1.469,
1.440,
1.434,
1.389,
1.380,
1.406,
1.401,
1.383,
1.377,
1.337,
1.333,
1.365,
1.360,
1.345,
1.339,
1.309,
1.310,
1.345,
1.348,
1.342,
1.347,
1.316,
1.322,
1.359,
1.358,
1.352,
1.355,
1.338,
1.347,
1.393,
1.397,
1.395,
1.406,
1.388,
1.403,
1.452,
1.459,
1.464,
1.474,
1.460,
1.479,
1.522,
1.535,
1.547,
1.561,
1.545,
1.562,
1.611,
1.625,
1.633,
1.651,
1.640,
1.659,
1.707,
1.718,
1.728,
1.743,
1.727,
1.738,
1.792,
1.803,
1.798,
1.818,
1.807,
1.816,
1.865,
1.873,};
double b[128];
const double PI = acos(-1.0);
//定义一个结构体来描述一个复数
typedef struct {
	float re;// really
	float im;// imaginary
} complex,*pcomplex;

//构建并初始化一个复数结构体
complex complexBuild(float re,float im) {
	complex cx;
	cx.re=re;
	cx.im=im;
	return cx;
}

//复数加法
complex complexAdd(complex a,complex b) {
	complex ret;
	ret.re=a.re+b.re;
	ret.im=a.im+b.im;
	return ret;
}
//复数乘法
complex complexMult(complex a,complex b) {
	complex ret;
	ret.im=a.im*b.re+a.re*b.im;
	ret.re=a.re*b.re-a.im*b.im;
	return ret;
}

void DFT(complex x[],complex X[],int N) {
	int k,n;
	complex Wnk;
	for (k=0; k<N; k++) {
		X[k].re=0;
		X[k].im=0;
		for (n=0; n<N; n++) {//带公式
			Wnk.re=(float)cos(2*PI*k*n/N);
			Wnk.im=(float)-sin(2*PI*k*n/N);
			X[k]=complexAdd(X[k],complexMult(x[n],Wnk));
		}
	}
}

int main() {
	complex samples[128],_out[128];
	double _out2[128];
	int i;
	for(int i=0; i<128; ++i) {
		b[i]=a[i];
		samples[i].re=b[i];
		samples[i].im=0;
		printf("%.3f\n",b[i]);
		//printf("%.3f\n",b[i]);
	}
//	for (i=0; i<120; i++) {
//		samples[i].re=i;
//		samples[i].im=0;
//	}
	DFT(samples,_out,128);
	//求幅值
	for(i=0;i<128;++i)
	{
		_out2[i]=sqrt(_out[i].re*_out[i].re+_out[i].im*_out[i].im);
	}
//	for (i=0; i<120; i++) {
//		if(i==0)
//		printf("(%f,%f)\n",_out[i].re/128,_out[i].im);
//		else
//		printf("(%f,%f)\n",_out[i].re/64,_out[i].im);
//	}
   //数据处理
	for (i=0; i<128; i++) {
		if(i==0)
		printf("%f\n",_out2[i]/128);
		else
		printf("%f\n",_out2[i]/64);
	}
}
/*
int main() {
	//memset(b,0,sizeof(b));
	for(int i=0; i<120; ++i) {
		b[i]=a[i]/4096.0*3.3;
		printf("%.3f\n",b[i]);
	}

}
*/
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221

由dft变换后的幅度可以看出波形的一些特征。比如直流偏置为1.674602。

fi是，进行傅里叶变换后，fft输出数组下标对应的频率。其中i为数组下标，fadc为adc的采样频率，fftnum为fft计算的点数。

按照之前的设置，adc的采样频率为510638HZ，fft计算的点数为128，那么

i=1时，f1=510638HZ/128=3989HZ。约等于4k，刚好对应上dac输出的正弦波的频率。

FFT

最后选择使用dsp库里面的fft进行傅里叶变换。

下面是一部分核心代码。直接做1024个点的fft。


#include "arm_math.h"
#include "arm_const_structs.h"
#define FFT_LENGTH 1024
float fft_inputbuf[FFT_LENGTH * 2];
float fft_outputbuf[FFT_LENGTH];
//部分代码：
	for (int i = 0; i < FFT_LENGTH; i++)
	{
   	 	fft_inputbuf[i * 2] = adc1_buff[i] * 3.0 / 4095;//实部赋值，* 3 / 4096是为了将ADC采集到的值转换成实际电压
		//printf("%.4f\r\n",fft_inputbuf[i * 2]);
    	fft_inputbuf[i * 2 + 1] = 0;//虚部赋值，固定为0.
	}

		arm_cfft_f32(&arm_cfft_sR_f32_len1024, fft_inputbuf, 0, 1);
		arm_cmplx_mag_f32(fft_inputbuf, fft_outputbuf, FFT_LENGTH);
	/*处理变换结果*/
		fft_outputbuf[0] /= FFT_LENGTH;

	for (int i = 1; i < FFT_LENGTH; i++)//输出各次谐波幅值
	{
    	fft_outputbuf[i] /= FFT_LENGTH/2;
	}
	/*打印结果*/
	printf("FFT Result:\r\n");

	for (int i = 0; i < FFT_LENGTH; i++)//输出各次谐波幅值
	{
		printf("%d:\t%.4f\r\n", i, fft_outputbuf[i]);
	}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

但是实际操作过程中，模拟电路设计的有问题，导致adc读取数据在一定范围向上偏斜。

所以改变思路，做128个点的fft，去掉最大最小取平均。

adc读取数据一直向上偏，是电路本身存在问题，如果用算法去抵消这个影响，其实并没有解决本质问题。

	int bnum = FFT_LENGTH / POINTS;//倍数
	int inum = 1;//4k对应fft128下标
	float resultzhi[bnum];//直流
	float resultfen[bnum];//分流
	for(int j=0;j<bnum;++j)
	{
		for(int i=0;i<POINTS;++i)
		{
			fft_inputpoint[i*2] = adc1_buff[j*POINTS+i] * 3.0 / 4095;
			fft_inputpoint[i*2+1] = 0;
		}
		arm_cfft_f32(&arm_cfft_sR_f32_len128, fft_inputpoint, 0, 1);
	  	arm_cmplx_mag_f32(fft_inputpoint, fft_outputpoint, POINTS);
		resultzhi[j]=fft_outputpoint[0]/POINTS;
		resultfen[j]=fft_outputpoint[inum]/(POINTS/2);
		//fft_outputpoint[inum]/=POINTS/2;
		//resultfen[j]=fft_outputpoint[inum];
	}
	float zhi=0,fen=0;
	for(int i=1;i<bnum-1;++i)//一定是首位最值
	{
		zhi+=resultzhi[i];
		fen+=resultfen[i];
	}
	zhi=zhi/(bnum-2);
	fen=fen/(bnum-2);
	printf("%.4f\r\n",zhi);
	printf("%.4f\r\n",fen);
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

后面经过一系列测试，得到一系列非线性的公式，无论选用何种拟合手段，都无法满足精度需求，所以，只能继续修改模拟电路。

由此，感悟就是，测量得到两个值之间不是线性关系。此时很多人会从算法层面切入。

但是还有一种方式就是从硬件层面切入，使用合适的电路，让两个值之间是线性关系。
