An工具介绍之形状工具及渐变变形工具

An工具介绍之形状工具及渐变变形工具
刚来的小伙伴请从系列的第一篇开始食用。
文章目录
一、工具介绍之矩形

老样子，咱们先创建一个舞台。

【形状工具】包括矩形工具、椭圆工具等。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-EawUoG7L-1658999186341)(D:\Typora图片\image-20220728110208834.png)]$

（1）矩形工具

矩形工具快捷键是R。

鼠标点击【矩形工具】，然后拖拽，即可画出矩形。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-KRjkIB7t-1658999186341)(D:\Typora图片\image-20220728110404412.png)]$

1）改变颜色

<1> 方式一

①点一下填充前面的小色块，然后选择一个自己喜欢的颜色。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-qTgbb2hR-1658999186342)(D:\Typora图片\image-20220728110555201.png)]$

或者点击这个地方的色块，找到喜欢的颜色。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CW6KQ3cL-1658999186342)(D:\Typora图片\image-20220728110641491.png)]$

②然后点击【颜料桶】工具。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CXbcXRbU-1658999186343)(D:\Typora图片\image-20220728110735186.png)]$

鼠标出现油桶状，点击刚才画的矩形。就可以将颜色填充进矩形啦！

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-N9aqv0ee-1658999186343)(D:\Typora图片\image-20220728110825560.png)]$

<2> 方式二

用【选择工具】框选中矩形。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-866Pm2JP-1658999186343)(D:\Typora图片\image-20220728111052569.png)]$

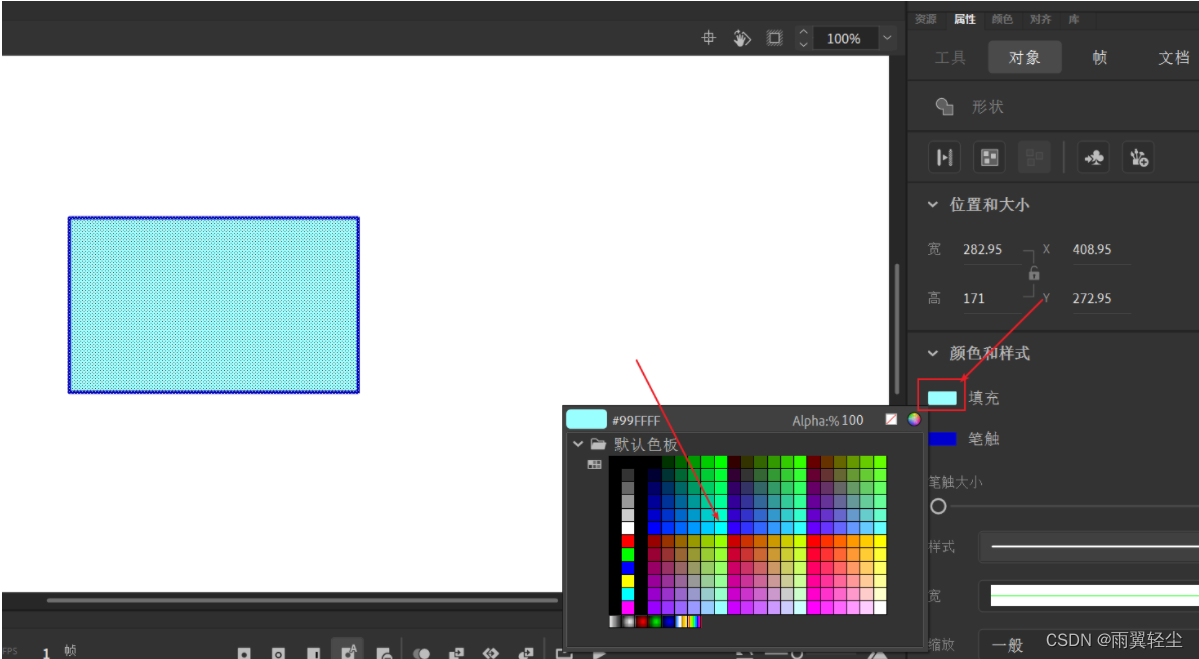

然后点击这个小色块填充，选择喜欢的颜色。即可改变矩形颜色。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-f0glkDWI-1658999186345)(D:\Typora图片\image-20220728111300770.png)]$

同样可以调整笔触颜色。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-fX4jYVtP-1658999186345)(D:\Typora图片\image-20220728111607415.png)]$

还有笔触大小。（这里可以当作描边）

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-mwWBBBTb-1658999186346)(D:\Typora图片\image-20220728111650383.png)]$

2）画正方形

选中【矩形工具】，然后按住Shift键拖拉，从一点开始画。

还可以按住Shift+Alt键，从中心开始画。

就可以画出正方形。（可以看到，上面我们做的填充和笔触格式是延续下来的）

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-WiM1bVBv-1658999186347)(D:\Typora图片\image-20220728111822222.png)]$

（2）基本矩形工具

【基本矩形工具】：

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-M1rH4zwv-1658999186348)(D:\Typora图片\image-20220728112119737.png)]$

（3）区别

❓ 矩形工具与基本矩形工具有什么区别呢？

这里咱们画两个矩形，分别是：矩形工具和基本矩形工具画的。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-QqxLTVgG-1658999186350)(D:\Typora图片\image-20220728112437037.png)]$

从外形上看，并没有区别。

我们用【选择工具】分别选中它们。

可以看到，矩形工具所画的是网格小点，基本矩形所画的周边有线条。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-d9GJWAbI-1658999186353)(D:\Typora图片\image-20220728112541282.png)]$

【矩形工具】画的是散件，四个边以及中间填充色，都可以被选择并调整。

散件，是可以被分散的，不是一个整体，所有组成部分都可以被选中，拉伸或移动

如：可以将颜色块拿出来。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-P609Vj84-1658999186354)(D:\Typora图片\image-20220728115653217.png)]$

【基本矩形工具】画的是组件，是一个整体，不能够被分开。

这个矩形只能整体移动。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-AmkWHHTL-1658999186354)(D:\Typora图片\image-20220728115723576.png)]$

二、工具介绍之椭圆

 （1）椭圆工具

【椭圆工具】：

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-VHDJTEkn-1658999186355)(D:\Typora图片\image-20220728120124248.png)]$

和【矩形工具】同理，所有属性都类似。

这里一笔带过。

①按住Shift键从一点画正圆，按住Shift+Alt键从中心开始画正圆。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-yKfYIdTp-1658999186355)(D:\Typora图片\image-20220728120201848.png)]$

②可以用【选择工具】选中椭圆。

然后在这里改变椭圆的颜色。（点击小色块选择喜欢的颜色）

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-zXnVES5W-1658999186355)(D:\Typora图片\image-20220728120357200.png)]$

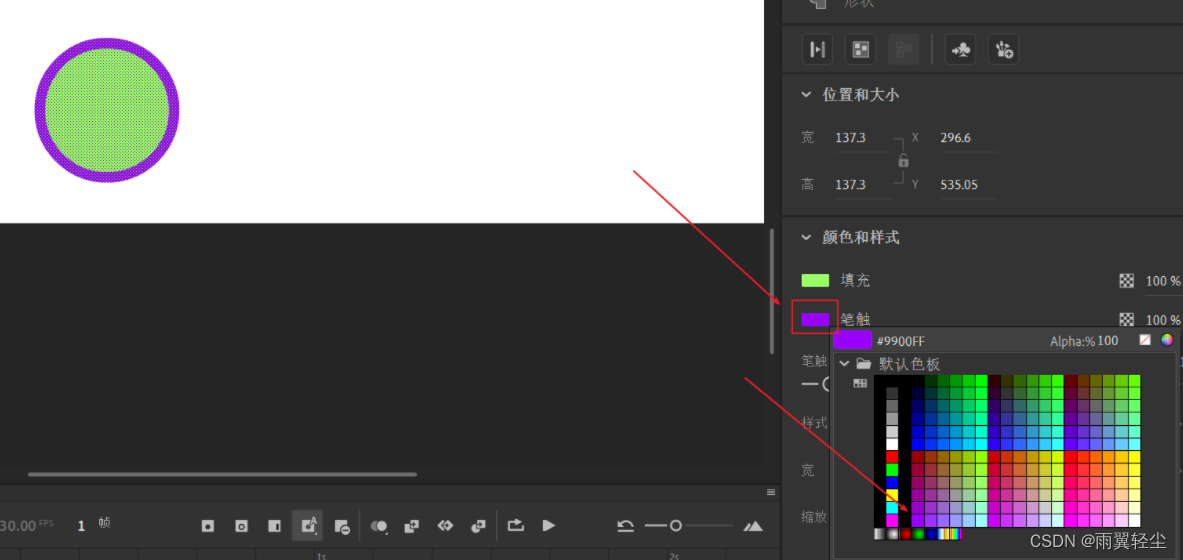

在这里改变椭圆的描边。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-J44wiHdS-1658999186355)(D:\Typora图片\image-20220728120450757.png)]$

（2）基本椭圆工具

【基本椭圆工具】：

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Lhyi0gPt-1658999186356)(D:\Typora图片\image-20220728120553075.png)]$

同样，和【基本矩形工具类似】，这里不多说了。

（3）区别

和矩形工具的区别类似，这里不多说了。

【椭圆工具】是散件，【基本椭圆工具】是组件。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-KPF6zNot-1658999186356)(D:\Typora图片\image-20220728120815013.png)]$

下面再来看一个东西。

我们将它们分别放到矩形上。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-H9f98Lye-1658999186357)(D:\Typora图片\image-20220728121045883.png)]$

然后再将它们分别往下移走。

①首先是【矩形工具】与【椭圆工具】：

移走之前，记得按住Shift键选中【椭圆工具】画的圆的每一块（选中的地方会出现小细格子，很好辨识），要不然没办法全部移走。

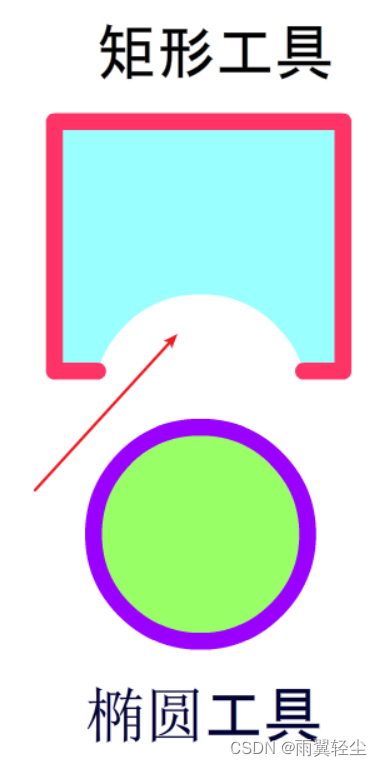

然后我们可以看到，原来的矩形，缺了一块。

是圆将它覆盖了。（上面的圆将下边的矩形相互重叠的部分给吞噬了）

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-b35lTuQd-1658999186357)(D:\Typora图片\image-20220728121705429.png)]$

②再来看【基本矩形工具】和【基本椭圆工具】：

不用像上面一样复杂操作，直接移走。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-wZWyMNmo-1658999186358)(D:\Typora图片\image-20220728122028938.png)]$

可以看到，矩形并没有缺口。

这是因为【矩形工具】画的矩形是散件，所以会被吞噬。

而【基本矩形工具】画的矩形是组件，不会被吞噬。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-gzEvhsPr-1658999186358)(D:\Typora图片\image-20220728122100453.png)]$

⚠️注意：【基本椭圆工具】画的圆也无法吞噬【矩形工具画】的矩形。

如下：

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ZAzqTeep-1658999186359)(D:\Typora图片\image-20220728122328745.png)]$

再将它移走。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-F1ilGiPs-1658999186359)(D:\Typora图片\image-20220728122410320.png)]$

会发现，【矩形工具】画的矩形，没有被吞噬。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-zkB6c82e-1658999186360)(D:\Typora图片\image-20220728122449506.png)]$

三、案例

这里为了方便大家熟悉并掌握这些工具的使用，一起带大家做一个小案例。

（1）画圆柱

 1）画一个矩形

先用【基本矩形工具】画一个矩形。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-yj1OPMnZ-1658999186360)(D:\Typora图片\image-20220728122819420.png)]$

2）画一个椭圆

用【基本椭圆工具】画一个椭圆。（椭圆与矩形边缘贴合）

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-jRdkdygO-1658999186360)(D:\Typora图片\image-20220728123014967.png)]$

然后将椭圆往上移动至顶端。
$186361)(D:\Typora图片\image-20220728123353991.png)]![$

3）复制椭圆

然后再按住Alt键将椭圆下拉至底部贴合（复制一个椭圆）。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-zEbHdDCH-1658999186361)(D:\Typora图片\image-20220728123519264.png)]$

4）置底

用【选择工具】选中最下边的椭圆，然后按住Ctrl+下方向键将该椭圆置于矩形底部。

5）打散

将它们用【选择工具】全部选中（整体框选住）。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-eV4T5McJ-1658999186362)(D:\Typora图片\image-20220728123906502.png)]$

然后Ctrl+B打散。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-TH5XjslR-1658999186362)(D:\Typora图片\image-20220728123941806.png)]$

6）删除线条

将下方多余的线条删除。

用选择工具选中矩形底部的多余线条。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-iDyeu3Rs-1658999186363)(D:\Typora图片\image-20220728124125166.png)]$

按住Delete键删除即可。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-0KuSYbwj-1658999186363)(D:\Typora图片\image-20220728124143743.png)]$

（2）填充颜色

选中两个区域块。（按住Shift键可同时选中）

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-5kRsrQ5C-1658999186364)(D:\Typora图片\image-20220728124400984.png)]$

然后将颜色改为黑色。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-RHPN5AGm-1658999186364)(D:\Typora图片\image-20220728124450719.png)]$

（3）线性渐变

【颜色】属性里边有一个线性渐变。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-IpO5wNyk-1658999186365)(D:\Typora图片\image-20220728124621800.png)]$

通过调整色块来调整渐变颜色。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-wCHSlysg-1658999186367)(D:\Typora图片\image-20220728125303369.png)]$

（4）删除边缘线

然后删除边缘线（按住Shift键一个一个选中删除）。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-AMXaOUUu-1658999186369)(D:\Typora图片\image-20220728125626261.png)]$

（5）调整光源

大家会发现，上方的椭圆和下方的矩形不在同一个光源下的感觉。

怎么调整呢？

这里就要用到【渐变变形工具】。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-QoiumOiF-1658999186370)(D:\Typora图片\image-20220728125950152.png)]$

然后就可以进行旋转拉伸，调节颜色。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-zDaERjfW-1658999186370)(D:\Typora图片\image-20220728130154278.png)]$

咱们将舞台调成灰色。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-LR3s70Kn-1658999186370)(D:\Typora图片\image-20220728130306355.png)]$

这里粗略画了一下，不是很好，多多包涵。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-JaZiwhqq-1658999186371)(D:\Typora图片\image-20220728140317359.png)]$

（6）转化为元件

我们全部选中，然后快捷键F8，将它转化为元件。

命名为“圆柱”。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-amcmCi3K-1658999186371)(D:\Typora图片\image-20220728140506919.png)]$

（7）画影子

 1）画一个矩形

先用【矩形工具】画一个矩形。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-q1WEjC5K-1658999186371)(D:\Typora图片\image-20220728140816578.png)]$

如图：

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CnSpxIvk-1658999186372)(D:\Typora图片\image-20220728140927676.png)]$

2）去除边缘线

将边缘线去掉。（用选择工具，按住Shift键将边缘线一个一个选中，按Delete键删除即可）

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-HYsIYGMz-1658999186372)(D:\Typora图片\image-20220728141000500.png)]$

3）将颜色改为黑色

颜色，自己看着调。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-yvisZ8FC-1658999186372)(D:\Typora图片\image-20220728141133361.png)]$

4）用选择工具调整

用【选择工具】调整它的形状。

进行拉伸、放缩。

这里就意思一下，大家自行调整。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-PLHw22us-1658999186372)(D:\Typora图片\image-20220728141618769.png)]$

然后全部选中（包括圆柱、影子），按F8，转化为元件，取名为“圆柱影子”。

创建元件之后，就可以整体移动。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-hbsJSknS-1658999186373)(D:\Typora图片\image-20220728141802226.png)]$

四、工具介绍之多边形

【多角星形工具】：

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-4hJZVRvF-1658999186373)(D:\Typora图片\image-20220728142032104.png)]$

同样，我们画一个。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-tccPY5dO-1658999186373)(D:\Typora图片\image-20220728142109644.png)]$

可以调整它的填充色和边缘色（方法和上面矩形类似）。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Fgin9c3k-1658999186373)(D:\Typora图片\image-20220728142220080.png)]$

如何改变边数呢？

在属性里边，将边数改变就好啦。这里示范一下9条边，星形。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lyissQAG-1658999186374)(D:\Typora图片\image-20220728142405254.png)]$

我们画一下。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-MLpBgNVF-1658999186374)(D:\Typora图片\image-20220728142533742.png)]$

这里的顶点大小也可以自己调整，就是边缘角度，不能超过1。

这里画了对比图，自己对照看一下。

五、径向渐变

上面演示案例的时候，说到了线性渐变。

现在咱们来说一下径向渐变。

现在用【椭圆工具】画一个圆。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-XtaYcJqQ-1658999186375)(D:\Typora图片\image-20220728143413065.png)]$

然后将边缘去掉。（点击边缘，按Delete删除即可）

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-pdEer0CO-1658999186375)(D:\Typora图片\image-20220728143439643.png)]$

然后鼠标点击圆圈中央，颜色选择径向渐变。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-SI9f8G0p-1658999186376)(D:\Typora图片\image-20220728143606621.png)]$

稍微调整一下颜色。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-t5RxOzVi-1658999186376)(D:\Typora图片\image-20220728143929013.png)]$

然后用【渐变变形工具】对颜色进行调整。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ZSCcQjBS-1658999186376)(D:\Typora图片\image-20220728144003241.png)]$

可以拉伸。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Y5n3Mk9r-1658999186376)(D:\Typora图片\image-20220728144037997.png)]$

放大。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-waUMftoa-1658999186376)(D:\Typora图片\image-20220728144056958.png)]$

旋转。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-7KNpmJBZ-1658999186377)(D:\Typora图片\image-20220728144119115.png)]$

当鼠标放在轴心上的时候，就会出现一个三角形，我们可以通过这个三角形，来调整中心轴。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-QYPnXmO4-1658999186378)(D:\Typora图片\image-20220728144243377.png)]$

颜色不好看，我们对颜色再次做出调整。

然后放大，然后轴心向斜上方移动。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Dw0Nw5ol-1658999186378)(D:\Typora图片\image-20220728145421530.png)]$

具体自己去调整，有兴趣的可以再画个影子，注意要使用线性渐变画圆，然后拉伸就好。

六、位图填充

我们点击位图填充。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-F7wBpRjV-1658999186379)(D:\Typora图片\image-20220728150252517.png)]$

然后选择一张图片。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Ijb42LdC-1658999186379)(D:\Typora图片\image-20220728150329486.png)]$

然后用【矩形工具】画矩形。

可以看见照片在里边。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-4aFdKlCL-1658999186380)(D:\Typora图片\image-20220728150422271.png)]$

用【椭圆工具】画椭圆。

可以看见，是以图片排列的形式排列的。

写在最后：
如果大家按照上边的操作做了，一定会有很大收获。
其实就是在那个填充渐变色的地方，比较难把握颜色。
说实在的，还是得练。
希望我的文章对大家有帮助，欢迎指正~
