QT屏幕自适应自动布局，拖动窗口自动变大变小（一）

QT屏幕自适应自动布局，拖动变大变小，困扰了很久，布局好ui后，随着屏幕分辨率的变化，换成笔记本或4k显示屏时，或最大化，拖动窗口，ui就乱了，挤在一起，或不能跟随窗口拉大而变化。布局是一个很重要的步骤。

下面这张图，拖动窗口到最大化，结果是右边的box没有随画布背景图变化变大。

下面这张图是加入了布局后，拖动到最小的图

拖动最大的图

对比最小和最大的图，可以看到控件被自动拉长了，随着窗口拉大拖动自动变化。

要实现这样的功能，只需加入布局，在设计师界面，拖入弹簧，和将控件加入到水平或垂直布局，格栅布局。加入什么布局，需要根据需求，进行设计排布。

首先需将控件进行局部布局，可以加入groupBox，对box用格栅布局，鼠标单击选中上面的设备网络设置groupbox，点designer上面的工具栏里的格栅布局，整个groupbox里的控件，就会设置成格栅布局，自动排布，但是里面的控件不能居中，不好看，打乱了原先放好的位置，这时，可以加入弹簧布局，如上面一样，使所有控件居中，中间能隔开一定距离。对设备网络设置里的控件布局后，对下面的控件，lable和编辑框，参数操作按钮进行布局，需将他们进行局部布局，参数设置，鼠标按住拖动框住读取参数，下发参数，和左中右的弹簧，选择水平布局，这样就会居中，可能会变小，可以在右边重新设置大小或鼠标直接拖动拉大，然后对另一组想要排布的ui进行布局，对mac，网络设置示例的几个lable进行布局，为了紧凑，可以先将框中那四个ui控件，选择格栅或form布局，然后在坐边，右边加入弹簧，选中弹簧和刚才四个控件的格栅布局，进行水平布局。ok已经不好局了，在垂直方向，有三个水平布局了，这时对整个界面进行整体布局，这样，拖动画面才能跟随变化，在画布空白处，鼠标单击选中画布，选择垂直布局，这样就可以了，为了在垂直方向，让三个水平布局，居中和各个水平布局可以隔开，有一定距离，可以在间隔出，加入弹簧，如果我们点了垂直布局，要先打破它，再一次点击那个工具栏的垂直布局，就可以打破它，最后重复刚才的动作，再次进行垂直布局，整体布局就好了。
总之，就是要对某些控件进行各种组合局部布局，最后总体布局排成你想要布局。

布完局，运行后，拖动，看看是不是想要的结果，如果不是，再对各个布局进行参数设置，在设计的右边是可以设置属性的，这个也很重要。

比如垂直布局后，我们并不是想要设备网络设置box在中间，而是从上面隔一小点距离，不要太下面开始排布，还有读取参数那几个按钮，不想要太靠上而是靠底部排布，这个时候，设置弹簧的属性很重要，这个我也是偶然发现的，设置成最大，在排布时，上面最大间隔40个像素，当变小时，就会变小，最下面那个弹簧，也是可以设置成最大，这样，最低端只会最大40个像素点距离。这样始终在最底部或最顶部，而不是居中，但是groupbox里的控件，我是需要设置成居中的，不能设置成最大，用默认的就好，可大可小，另外垂直布局，中间的两个弹簧，用默认的熟悉，这样在垂直距离拉伸窗口时，中间的自动调整距离，看我上面最小化和最大化两种图，就可以看出来，不再赘述了，但是这是很好的设计，也还算重要的设置。自己多摸索，就玩明白了。

再来看下面这张图，和第一张图的区别，我的ip设置几个编辑框，第一张完全变短了，输入的字放不下了，这样就有问题了，所以接下来，是对控件进行设置调整，

拿一个编辑框说明，如下图，设置他的属性，在拖动，不想它变短，可以设置为固定，如果画布背景设置不会太小。如果画布设置了最小，就不能这样设置（后面介绍画布背景最小设置），否则拉伸窗口时，会拉不到最小。

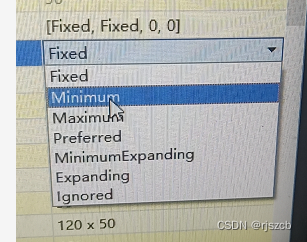

设置水平垂直伸展策略是很重要的，如下，有最小，最大，expanding(可大可小)，fixed（固定大小）

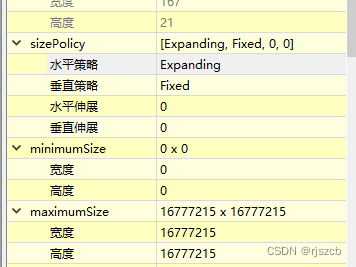

如下，可以水平垂直，设置成可扩展，在最大最小里，设置限制无限拉伸变形不好看，也可以水平设置成expanding，垂直fixed。


在groupbox里，也可以进行设置，这样，拉动时，这个box就不会变形。所有的这些，看自己。
上面介绍的这些，是非常重要的，这样才能对ui进行好的布局。

最后介绍一下，设置widget这个画布背景的最大最小，这样可以自适应分辨率屏幕。
getStatusBar()->setFixedHeight(18);//这句如果设置成了0，右下角的最小化控件，就不会看到，不能最小化。如果不想拖动，可以这样弄
setMinimumSize(QSize(650, 480));
setMaximumSize(QSize(1300, 940));
resize(1300, 940);
在qmainwindow的代码里。加入这几句代码，就可以看到进行最大最小的限制，resize是重新设置大小，第一次打开时，我设置了最大化

如果不最小限制，就会下面这样，后面的被遮住了，原因是我那些控件，设置成了固定，或限制了最小，变不小了，说以后半部没了，这时，对mainwindow也可以限制最小。

好了，随便写的，但是很重要的经验。看下图，我加入了多少个组合布局，以前不知道，点乘全景布局，就变乱了，弹簧，弹簧，弹簧，重要的东西说三遍，弹簧很有用。

在看下下面的界面更复杂，更多布局，慢慢调，折腾。



另外说明一下。这张图，更复杂，显示图片的lable，和右边的控件，整体布局时，和其他上面几个只需垂直布局不同，我是先垂直布局几个局部布局后，再进行水平布局来排列的，所以是各种组合布局，这句精髓，不知各位看官老爷领会了没有，右边那些控件，从上中下，我是进行了格栅布局，水平布局，垂直布局各个先局部布局整理好，然后将右边的所有，进行了垂直布局局部布局后。最后整个界面水平布局，太复杂了。

如果不是设计师设计的ui，代码写的，那只能在代码里写，加入布局了，找到UI生成的头文件，可以看到怎么加入布局器，代码好多，第一个设置界面就这么复杂，所以我的想法是，不要太迷信用代码写，还是设计师designer，两个结合其来，会容易。

class Ui_SetdevipWidget
{
public:
    QVBoxLayout *verticalLayout_2;
    QSpacerItem *verticalSpacer_12;
    QGroupBox *groupBox_2;
    QGridLayout *gridLayout;
    QLabel *label_68;
    QLabel *label_73;
    QLineEdit *lineEdit_IP;
    QSpacerItem *horizontalSpacer_3;
    QSpacerItem *verticalSpacer_5;
    QSpacerItem *verticalSpacer;
    QSpacerItem *verticalSpacer_3;
    QSpacerItem *horizontalSpacer_2;
    QSpacerItem *horizontalSpacer;
    QSpacerItem *horizontalSpacer_5;
    QSpacerItem *horizontalSpacer_6;
    QSpacerItem *verticalSpacer_2;
    QSpacerItem *verticalSpacer_4;
    QSpacerItem *verticalSpacer_6;
    QSpacerItem *horizontalSpacer_4;
    QLineEdit *lineEdit_getway;
    QLineEdit *lineEdit_netmask;
    QLabel *label_74;
    QLabel *label_67;
    QLineEdit *lineEdit_Mac;
    QSpacerItem *verticalSpacer_8;
    QHBoxLayout *horizontalLayout_4;
    QSpacerItem *horizontalSpacer_10;
    QVBoxLayout *verticalLayout;
    QHBoxLayout *horizontalLayout_2;
    QLabel *label_10;
    QLineEdit *lineEdit_2;
    QHBoxLayout *horizontalLayout;
    QLabel *label_9;
    QLineEdit *lineEdit;
    QSpacerItem *horizontalSpacer_11;
    QSpacerItem *verticalSpacer_11;
    QHBoxLayout *horizontalLayout_3;
    QSpacerItem *horizontalSpacer_8;
    FToolButton *toolButton_ReadParam;
    QSpacerItem *horizontalSpacer_7;
    FToolButton *toolButton_DownloadParam;
    QSpacerItem *horizontalSpacer_9;
    QSpacerItem *verticalSpacer_10;

    void setupUi(QWidget *SetdevipWidget)
    {
        if (SetdevipWidget->objectName().isEmpty())
            SetdevipWidget->setObjectName(QStringLiteral("SetdevipWidget"));
        SetdevipWidget->setEnabled(true);
        SetdevipWidget->resize(1133, 883);
        verticalLayout_2 = new QVBoxLayout(SetdevipWidget);
        verticalLayout_2->setObjectName(QStringLiteral("verticalLayout_2"));
        verticalSpacer_12 = new QSpacerItem(20, 40, QSizePolicy::Minimum, QSizePolicy::Maximum);

        verticalLayout_2->addItem(verticalSpacer_12);

        groupBox_2 = new QGroupBox(SetdevipWidget);
        groupBox_2->setObjectName(QStringLiteral("groupBox_2"));
        QSizePolicy sizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
        sizePolicy.setHorizontalStretch(0);
        sizePolicy.setVerticalStretch(0);
        sizePolicy.setHeightForWidth(groupBox_2->sizePolicy().hasHeightForWidth());
        groupBox_2->setSizePolicy(sizePolicy);
        groupBox_2->setMinimumSize(QSize(200, 150));
        groupBox_2->setMaximumSize(QSize(11131, 291));
        QFont font;
        font.setPointSize(11);
        font.setBold(true);
        font.setWeight(75);
        groupBox_2->setFont(font);
        gridLayout = new QGridLayout(groupBox_2);
        gridLayout->setObjectName(QStringLiteral("gridLayout"));
        label_68 = new QLabel(groupBox_2);
        label_68->setObjectName(QStringLiteral("label_68"));
        QFont font1;
        font1.setPointSize(11);
        font1.setBold(false);
        font1.setWeight(50);
        label_68->setFont(font1);

        gridLayout->addWidget(label_68, 1, 1, 1, 1);

        label_73 = new QLabel(groupBox_2);
        label_73->setObjectName(QStringLiteral("label_73"));
        label_73->setFont(font1);

        gridLayout->addWidget(label_73, 1, 5, 1, 1);

        lineEdit_IP = new QLineEdit(groupBox_2);
        lineEdit_IP->setObjectName(QStringLiteral("lineEdit_IP"));
        QSizePolicy sizePolicy1(QSizePolicy::Fixed, QSizePolicy::Fixed);
        sizePolicy1.setHorizontalStretch(0);
        sizePolicy1.setVerticalStretch(0);
        sizePolicy1.setHeightForWidth(lineEdit_IP->sizePolicy().hasHeightForWidth());
        lineEdit_IP->setSizePolicy(sizePolicy1);
        QFont font2;
        font2.setBold(false);
        font2.setWeight(50);
        lineEdit_IP->setFont(font2);

        gridLayout->addWidget(lineEdit_IP, 1, 6, 1, 1);

        horizontalSpacer_3 = new QSpacerItem(186, 20, QSizePolicy::Expanding, QSizePolicy::Minimum);

        gridLayout->addItem(horizontalSpacer_3, 1, 7, 1, 1);

        verticalSpacer_5 = new QSpacerItem(20, 40, QSizePolicy::Minimum, QSizePolicy::Expanding);

        gridLayout->addItem(verticalSpacer_5, 2, 2, 1, 1);

        verticalSpacer = new QSpacerItem(20, 40, QSizePolicy::Minimum, QSizePolicy::Expanding);

        gridLayout->addItem(verticalSpacer, 0, 2, 1, 1);

        verticalSpacer_3 = new QSpacerItem(20, 40, QSizePolicy::Minimum, QSizePolicy::Expanding);

        gridLayout->addItem(verticalSpacer_3, 0, 6, 1, 1);

        horizontalSpacer_2 = new QSpacerItem(186, 20, QSizePolicy::Expanding, QSizePolicy::Minimum);

        gridLayout->addItem(horizontalSpacer_2, 1, 4, 1, 1);

        horizontalSpacer = new QSpacerItem(186, 20, QSizePolicy::Expanding, QSizePolicy::Minimum);

        gridLayout->addItem(horizontalSpacer, 1, 0, 1, 1);

        horizontalSpacer_5 = new QSpacerItem(186, 20, QSizePolicy::Expanding, QSizePolicy::Minimum);

        gridLayout->addItem(horizontalSpacer_5, 3, 4, 1, 1);

        horizontalSpacer_6 = new QSpacerItem(186, 20, QSizePolicy::Expanding, QSizePolicy::Minimum);

        gridLayout->addItem(horizontalSpacer_6, 3, 7, 1, 1);

        verticalSpacer_2 = new QSpacerItem(20, 40, QSizePolicy::Minimum, QSizePolicy::Expanding);

        gridLayout->addItem(verticalSpacer_2, 4, 2, 1, 1);

        verticalSpacer_4 = new QSpacerItem(20, 40, QSizePolicy::Minimum, QSizePolicy::Expanding);

        gridLayout->addItem(verticalSpacer_4, 4, 6, 1, 1);

        verticalSpacer_6 = new QSpacerItem(20, 40, QSizePolicy::Minimum, QSizePolicy::Expanding);

        gridLayout->addItem(verticalSpacer_6, 2, 6, 1, 1);

        horizontalSpacer_4 = new QSpacerItem(186, 20, QSizePolicy::Expanding, QSizePolicy::Minimum);

        gridLayout->addItem(horizontalSpacer_4, 3, 0, 1, 1);

        lineEdit_getway = new QLineEdit(groupBox_2);
        lineEdit_getway->setObjectName(QStringLiteral("lineEdit_getway"));
        sizePolicy1.setHeightForWidth(lineEdit_getway->sizePolicy().hasHeightForWidth());
        lineEdit_getway->setSizePolicy(sizePolicy1);
        lineEdit_getway->setFont(font2);

        gridLayout->addWidget(lineEdit_getway, 3, 2, 1, 1);

        lineEdit_netmask = new QLineEdit(groupBox_2);
        lineEdit_netmask->setObjectName(QStringLiteral("lineEdit_netmask"));
        sizePolicy1.setHeightForWidth(lineEdit_netmask->sizePolicy().hasHeightForWidth());
        lineEdit_netmask->setSizePolicy(sizePolicy1);
        lineEdit_netmask->setFont(font2);

        gridLayout->addWidget(lineEdit_netmask, 3, 6, 1, 1);

        label_74 = new QLabel(groupBox_2);
        label_74->setObjectName(QStringLiteral("label_74"));
        label_74->setFont(font1);

        gridLayout->addWidget(label_74, 3, 1, 1, 1);

        label_67 = new QLabel(groupBox_2);
        label_67->setObjectName(QStringLiteral("label_67"));
        label_67->setFont(font1);

        gridLayout->addWidget(label_67, 3, 5, 1, 1);

        lineEdit_Mac = new QLineEdit(groupBox_2);
        lineEdit_Mac->setObjectName(QStringLiteral("lineEdit_Mac"));
        sizePolicy1.setHeightForWidth(lineEdit_Mac->sizePolicy().hasHeightForWidth());
        lineEdit_Mac->setSizePolicy(sizePolicy1);
        lineEdit_Mac->setFont(font2);

        gridLayout->addWidget(lineEdit_Mac, 1, 2, 1, 1);


        verticalLayout_2->addWidget(groupBox_2);

        verticalSpacer_8 = new QSpacerItem(20, 98, QSizePolicy::Minimum, QSizePolicy::Expanding);

        verticalLayout_2->addItem(verticalSpacer_8);

        horizontalLayout_4 = new QHBoxLayout();
        horizontalLayout_4->setObjectName(QStringLiteral("horizontalLayout_4"));
        horizontalLayout_4->setSizeConstraint(QLayout::SetDefaultConstraint);
        horizontalSpacer_10 = new QSpacerItem(388, 20, QSizePolicy::Expanding, QSizePolicy::Minimum);

        horizontalLayout_4->addItem(horizontalSpacer_10);

        verticalLayout = new QVBoxLayout();
        verticalLayout->setObjectName(QStringLiteral("verticalLayout"));
        horizontalLayout_2 = new QHBoxLayout();
        horizontalLayout_2->setObjectName(QStringLiteral("horizontalLayout_2"));
        label_10 = new QLabel(SetdevipWidget);
        label_10->setObjectName(QStringLiteral("label_10"));
        label_10->setEnabled(false);
        QSizePolicy sizePolicy2(QSizePolicy::Expanding, QSizePolicy::Fixed);
        sizePolicy2.setHorizontalStretch(0);
        sizePolicy2.setVerticalStretch(0);
        sizePolicy2.setHeightForWidth(label_10->sizePolicy().hasHeightForWidth());
        label_10->setSizePolicy(sizePolicy2);
        QFont font3;
        font3.setPointSize(11);
        label_10->setFont(font3);

        horizontalLayout_2->addWidget(label_10);

        lineEdit_2 = new QLineEdit(SetdevipWidget);
        lineEdit_2->setObjectName(QStringLiteral("lineEdit_2"));
        lineEdit_2->setEnabled(true);
        sizePolicy1.setHeightForWidth(lineEdit_2->sizePolicy().hasHeightForWidth());
        lineEdit_2->setSizePolicy(sizePolicy1);
        lineEdit_2->setFont(font3);

        horizontalLayout_2->addWidget(lineEdit_2);


        verticalLayout->addLayout(horizontalLayout_2);

        horizontalLayout = new QHBoxLayout();
        horizontalLayout->setObjectName(QStringLiteral("horizontalLayout"));
        label_9 = new QLabel(SetdevipWidget);
        label_9->setObjectName(QStringLiteral("label_9"));
        label_9->setEnabled(false);
        sizePolicy2.setHeightForWidth(label_9->sizePolicy().hasHeightForWidth());
        label_9->setSizePolicy(sizePolicy2);
        label_9->setFont(font3);

        horizontalLayout->addWidget(label_9);

        lineEdit = new QLineEdit(SetdevipWidget);
        lineEdit->setObjectName(QStringLiteral("lineEdit"));
        lineEdit->setEnabled(true);
        sizePolicy1.setHeightForWidth(lineEdit->sizePolicy().hasHeightForWidth());
        lineEdit->setSizePolicy(sizePolicy1);
        lineEdit->setFont(font3);

        horizontalLayout->addWidget(lineEdit);


        verticalLayout->addLayout(horizontalLayout);


        horizontalLayout_4->addLayout(verticalLayout);

        horizontalSpacer_11 = new QSpacerItem(418, 20, QSizePolicy::Expanding, QSizePolicy::Minimum);

        horizontalLayout_4->addItem(horizontalSpacer_11);


        verticalLayout_2->addLayout(horizontalLayout_4);

        verticalSpacer_11 = new QSpacerItem(20, 98, QSizePolicy::Minimum, QSizePolicy::Expanding);

        verticalLayout_2->addItem(verticalSpacer_11);

        horizontalLayout_3 = new QHBoxLayout();
        horizontalLayout_3->setObjectName(QStringLiteral("horizontalLayout_3"));
        horizontalLayout_3->setSizeConstraint(QLayout::SetDefaultConstraint);
        horizontalSpacer_8 = new QSpacerItem(288, 58, QSizePolicy::Expanding, QSizePolicy::Minimum);

        horizontalLayout_3->addItem(horizontalSpacer_8);

        toolButton_ReadParam = new FToolButton(SetdevipWidget);
        toolButton_ReadParam->setObjectName(QStringLiteral("toolButton_ReadParam"));
        sizePolicy1.setHeightForWidth(toolButton_ReadParam->sizePolicy().hasHeightForWidth());
        toolButton_ReadParam->setSizePolicy(sizePolicy1);
        toolButton_ReadParam->setMinimumSize(QSize(120, 50));
        toolButton_ReadParam->setMaximumSize(QSize(120, 50));
        toolButton_ReadParam->setFont(font3);

        horizontalLayout_3->addWidget(toolButton_ReadParam);

        horizontalSpacer_7 = new QSpacerItem(218, 58, QSizePolicy::Expanding, QSizePolicy::Minimum);

        horizontalLayout_3->addItem(horizontalSpacer_7);

        toolButton_DownloadParam = new FToolButton(SetdevipWidget);
        toolButton_DownloadParam->setObjectName(QStringLiteral("toolButton_DownloadParam"));
        sizePolicy1.setHeightForWidth(toolButton_DownloadParam->sizePolicy().hasHeightForWidth());
        toolButton_DownloadParam->setSizePolicy(sizePolicy1);
        toolButton_DownloadParam->setMinimumSize(QSize(120, 50));
        toolButton_DownloadParam->setMaximumSize(QSize(120, 50));
        toolButton_DownloadParam->setFont(font3);

        horizontalLayout_3->addWidget(toolButton_DownloadParam);

        horizontalSpacer_9 = new QSpacerItem(258, 58, QSizePolicy::Expanding, QSizePolicy::Minimum);

        horizontalLayout_3->addItem(horizontalSpacer_9);


        verticalLayout_2->addLayout(horizontalLayout_3);

        verticalSpacer_10 = new QSpacerItem(20, 52, QSizePolicy::Minimum, QSizePolicy::Maximum);

        verticalLayout_2->addItem(verticalSpacer_10);

        groupBox_2->raise();

        retranslateUi(SetdevipWidget);

        QMetaObject::connectSlotsByName(SetdevipWidget);
    } // setupUi
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
