STM8S105k4t6c--------------点亮LED

上一篇文章写了STM8S项目创建

这篇来点亮stm8s的板载LED

因为我的板子上的测试LED是PE5脚，你们根据自己的来改下代码就完事

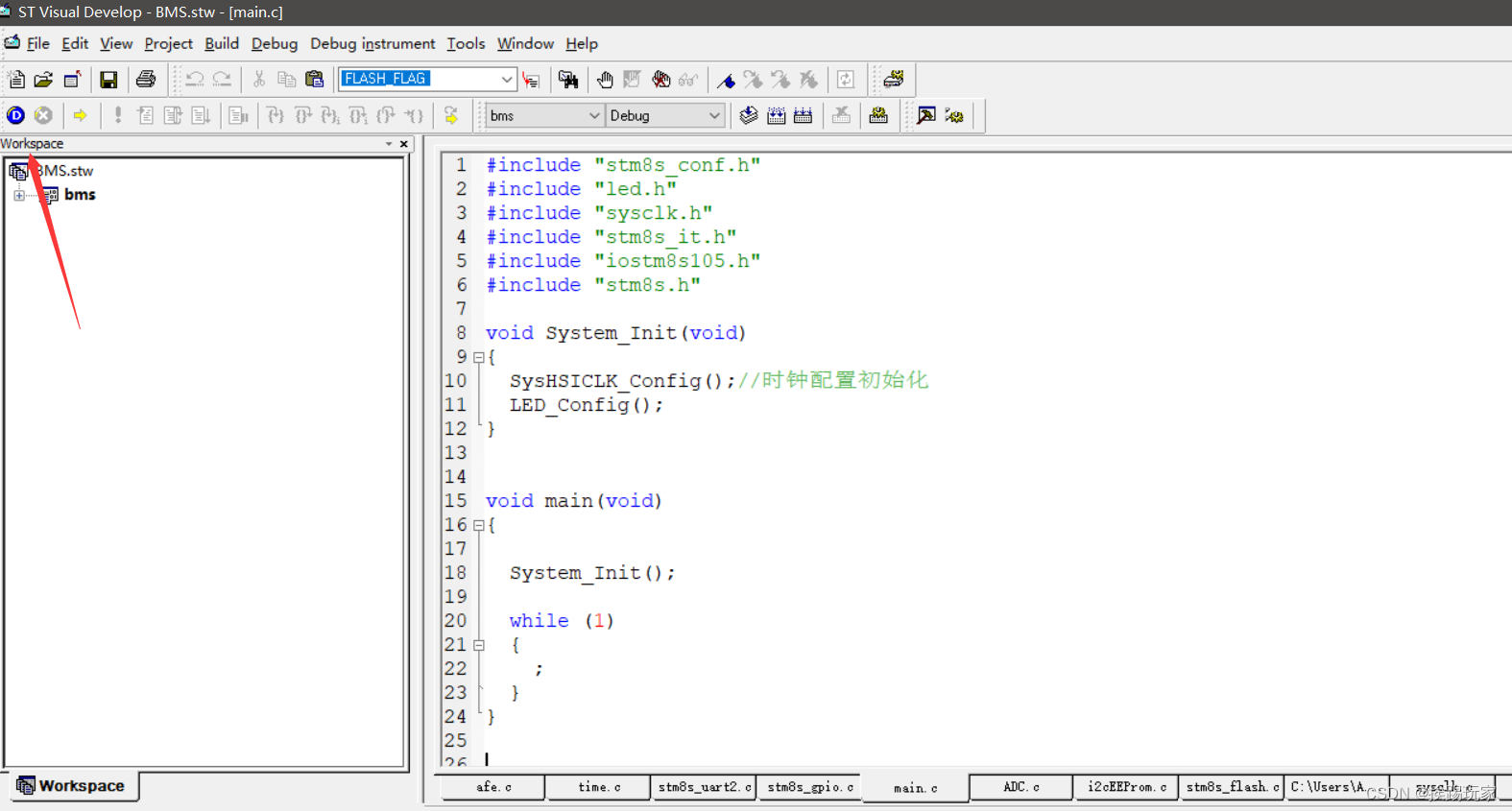

1.打开创建好的工程项目

像我这样写就好了

main.c代码文件

#include "stm8s_conf.h"
#include "led.h"
#include "sysclk.h"
#include "stm8s_it.h"
#include "iostm8s105.h"
#include "stm8s.h"

void System_Init(void)
{
	SysHSICLK_Config();//时钟配置初始化
	LED_Config();
}


void main(void)
{

  System_Init();

	while (1)
	{
		;
	}
}


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

led.c代码文件

#include "led.h"
#include "iostm8s105.h"

void LED_Config(void)
{
  GPIO_Init(LED_GPIO_PORT, LED_GPIO_PIN, GPIO_MODE_OUT_PP_HIGH_FAST);
	LED_On;
}

1
2
3
4
5
6
7
8
9

**

led.h代码文件

**

#ifndef __LED_H
#define __LED_H

#include "stm8s_conf.h"

#define LED_GPIO_PORT  GPIOE
#define LED_GPIO_PIN   GPIO_PIN_5

#define LED_On   GPIO_WriteLow(LED_GPIO_PORT, LED_GPIO_PIN)
#define LED_Off  GPIO_WriteHigh(LED_GPIO_PORT, LED_GPIO_PIN)

void LED_Config(void);

#endif

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

**

**

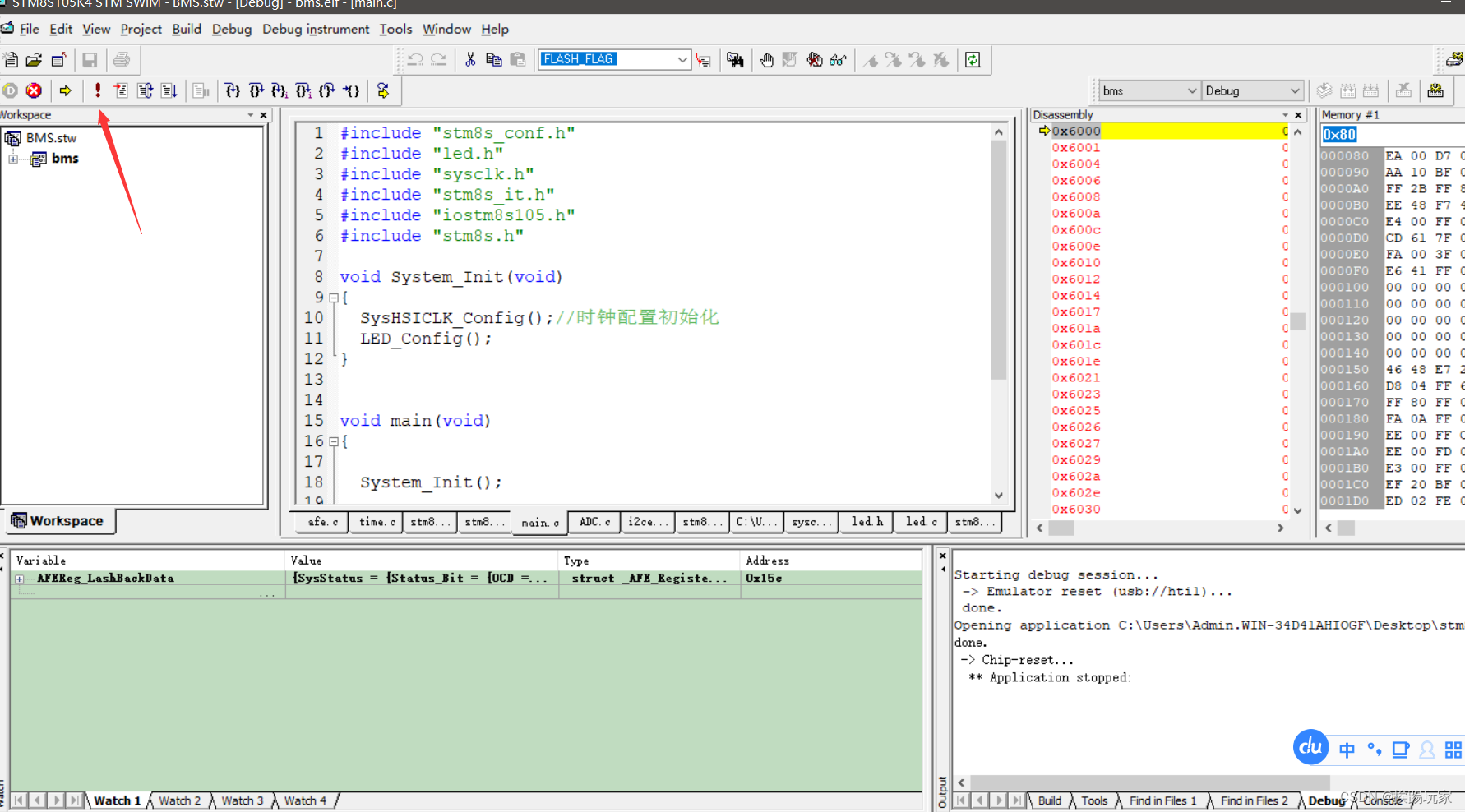

烧录

**
这样对应来接就好了。

ST-LINK2 —> STM8S

SWIM ------> SWIM
NRST-------> NRST
VCC--------> VCC
GND-------->GND

现象：LED亮了

烧录前 ↓

烧录后 ↓

总结：stm8s的IO口配置比stm32简单很多，没有时钟配置，没有结构体赋值再存入寄存器的操作。学过C51，还是很容易上手的！
