说明:

• 介绍如何结合多点导航和音乐播放实现移动音箱
• 想法：在房间内实现多点导航，到达每个航点后会随机自动播放一首音乐，播放完之后继续下一个航点，直到所有航点结束．
• 实现原理：通过航点编辑器，保存带操作的航点文件，参考文章,再通过python3导航脚本读取航点文件，获取航点，进行导航，根据操作字段operate判断为PlayMusic，启动播放音乐．

步骤:

• 加载gazebo

. /usr/share/gazebo/setup.bash

• 启动仿真

ros2 launch walking_application house_world_inspection.launch.py

• gazebo效果：



• rviz效果：　

• 设计航点

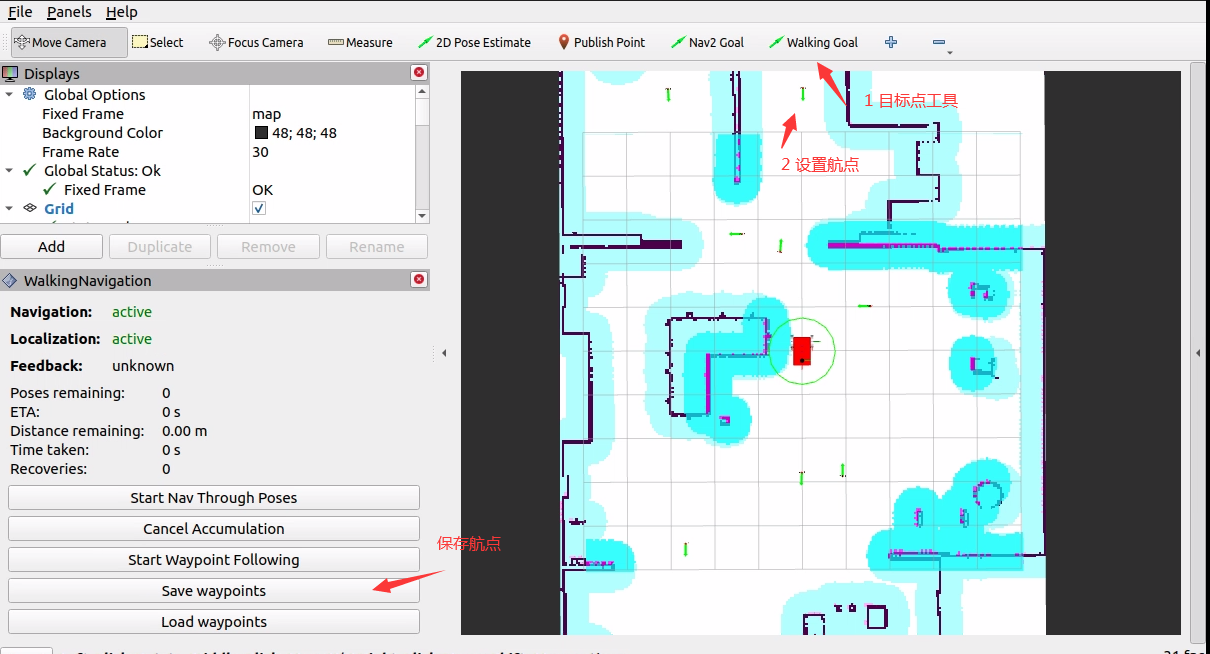

• 利用walking_navigation多点导航面板(参考)和目标点设置工具walkingGoal(参考),设定航点并保存航点



• 保存文件到目录并命名:/home/ubuntu/waypoints/house_waypoints_music.json
• 设置操作
• 再利用航点编辑工具(参考),设置航点操作为PlayMusic

• 编辑后保存文件到目录并命名为:/home/ubuntu/waypoints/house_waypoints_music_ed.json
• 启动导航

ros2 run walking_application run_inspection_v2.py

• 文件已经默认指定航点文件为/home/ubuntu/waypoints/house_waypoints_music_ed.json
• 执行效果：　

$ ros2 run walking_application run_inspection_v2.py
pygame 2.1.2 (SDL 2.0.16, Python 3.8.10)
Hello from the pygame community. https://www.pygame.org/contribute.html
[INFO] [1653474888.057387605] [basic_navigator]: Publishing Initial Pose
[INFO] [1653474892.074457651] [basic_navigator]: Nav2 is ready for use!
[INFO] [1653474892.081163843] [basic_navigator]: Navigating to goal: 3.16139913 -0.13622037...
Executing current waypoint: 1
Executing current waypoint: 1
Executing current waypoint: 1
Inspection 1 is complete! Returning to start...
don't have any operate
[INFO] [1653474907.134787479] [basic_navigator]: Navigating to goal: 6.59372425 -2.59195447...
Executing current waypoint: 2
Executing current waypoint: 2
Executing current waypoint: 2
Executing current waypoint: 2
Inspection 2 is complete! Returning to start...
Begin to play music!
play music is done!
[INFO] [1653475227.017869471] [basic_navigator]: Navigating to goal: 1.17916834 0.49717629...
Executing current waypoint: 3
Executing current waypoint: 3
Executing current waypoint: 3
Executing current waypoint: 3
Executing current waypoint: 3
Executing current waypoint: 3
Executing current waypoint: 3
Inspection 3 is complete! Returning to start...
Begin to play music!

• 执行之后，自动在房间内导航，并到达一个航点之后，会播放音乐
• 使用的音乐目录位于/home/ubuntu/Music下．可以自己更换音乐文件
• 使用的航点文件位于/home/ubuntu/waypoints/house_waypoints_music_ed.json
