InnoDB行格式（1）

前言

我们知道在Mysql的服务端分为了server层和存储层，其中存储层负责对表数据进行读取和写入，这个工作由存储引擎完成，在Mysql中分为多种存储引擎如InnoDB、MyISAM、Memory等，其中InnoDB是默认的存储引擎，下面以InnoDB存储引擎为例来分析。

在我们的日常操作中，总是以记录为单位向数据库表中插入数据，这些记录在磁盘上的存放方式也被称为行格式，而InnoDB对于这些行格式又分为四种Compact、Redundant、Dynamic、Compressed行格式，在Mysql5.7中默认行格式为Dynamic，验证如下。

### 查询系统参数
mysql> show variables like '%innodb_default_row_format%';
+---------------------------+---------+
| Variable_name             | Value   |
+---------------------------+---------+
| innodb_default_row_format | dynamic |
+---------------------------+---------+
1 row in set (0.00 sec)
1
2
3
4
5
6
7
8

其中行格式Compact、Dynamic、Compressed三者行格式存储类似，在详细分析前先搭建验证环境。

验证环境搭建

表数据创建

#### 查询默认存储引擎 需要采用全局查询，保证当前连接所用存储引擎为InnoDB
mysql> show global  variables like '%default_storage_engine%';
+------------------------+--------+
| Variable_name          | Value  |
+------------------------+--------+
| default_storage_engine | InnoDB |
+------------------------+--------+

### 创建测试数据库 test
mysql> create database test;

### 切换到新建数据库
mysql> use test;

### 执行建表语句 创建测试表record_format_demo
mysql> CREATE TABLE record_format_demo (
    ->     c1 VARCHAR(10),
    ->     c2 VARCHAR(10) NOT NULL,
    ->     c3 CHAR(10),
    ->     c4 VARCHAR(10)
    -> )CHARSET=ascii ROW_FORMAT=COMPACT;

### 插入初始化语句
mysql> INSERT INTO record_format_demo(c1, c2, c3, c4) VALUES('aaaa', 'bbb', 'cc', 'd');
mysql> INSERT INTO record_format_demo(c1, c2, c3, c4) VALUES('eeee', 'fff', NULL, NULL);
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

完成测试表的建立，record_format_demo表数据展示如下，后续分析会用到

mysql> select * from record_format_demo;
+------+-----+------+------+
| c1   | c2  | c3   | c4   |
+------+-----+------+------+
| aaaa | bbb | cc   | d    |
| eeee | fff | NULL | NULL |
+------+-----+------+------+
2 rows in set (0.00 sec)
1
2
3
4
5
6
7
8

查找ibd文件

在建立表后会在系统参数datadir配置的数据下生成如下所示文件

mysql> show variables like '%datadir%';
+---------------+-------------------------------+
| Variable_name | Value                         |
+---------------+-------------------------------+
| datadir       | /usr/local/mysql-5.7.26/data/ |
+---------------+-------------------------------+
1 row in set (0.00 sec)
1
2
3
4
5
6
7

• 表名.ibd：是InnoDB存储引擎的表数据文件。

• 表名.frm：是InnoDB存储引擎的表结构文件。

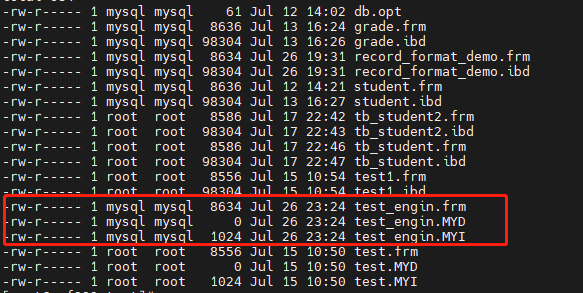

如果创建完表后没有生成ibd文件多半因为存储引擎不是InnoDB，如果表的存储格式非InnoDB结果如下

mysql> CREATE TABLE record_format_demo (
    ->     c1 VARCHAR(10),
    ->     c2 VARCHAR(10) NOT NULL,
    ->     c3 CHAR(10),
    ->     c4 VARCHAR(10)
    -> )ENGINE=MyISAM CHARSET=ascii ROW_FORMAT=COMPACT;
1
2
3
4
5
6

所以在操作时一定需要保证数据库表的存储引擎为InnoDB，不然在data目录无法得到该表的ibd文件。

解析ibd文件为16进制

ibd文件我们在linux上无法通过cat、vi等命令直接查看，我们可以将ibd文件转换为16进制查看，具体转换可以采用Linux自带的hexdump命令

### hexdump是Linux下二进制的查看工具，它可以将二进制文件转换为ASCII、八进制、十进制
### 、十六进制格式进行查看，下面的-C就是转为16进制查看
### > record_format_demo.txt 意思是将转换后的结果输出到record_format_demo.txt中
hexdump -C -v record_format_demo.ibd > record_format_demo.txt

1
2
3
4
5

解析后的文件内容比较多，我们只需要查看部分内容，可以在文件中搜索supremum，内容展示如下

0000c060  02 00 1e 69 6e 66 69 6d  75 6d 00 03 00 0b 00 00  |...infimum......|
0000c070  73 75 70 72 65 6d 75 6d  01 03 04 00 00 00 10 00  |supremum........|
0000c080  2d 00 00 00 00 02 02 00  00 00 00 8f 1f b7 00 00  |-...............|
0000c090  01 2b 01 10 61 61 61 61  62 62 62 63 63 20 20 20  |.+..aaaabbbcc   |
0000c0a0  20 20 20 20 20 64 03 04  06 00 00 18 ff c2 00 00  |     d..........|
0000c0b0  00 00 02 03 00 00 00 00  8f 1f b7 00 00 01 2b 01  |..............+.|
0000c0c0  1e 65 65 65 65 66 66 66  00 00 00 00 00 00 00 00  |.eeeefff........|
1
2
3
4
5
6
7

这就是后面我们需要分析的内容！！！！
