• 【MPC】⑥ubuntu系统下C++程序调用MATLAB生成的.so动态库文件

    前面几期文章已经介绍： 1）利用MATLAB编写quadprog函数程序； 2）利用MATLAB工具箱生成.so动态库文件；
    3）MATLAB函数dll库生成与win平台调用； 4）Linux端.so动态库文件Vscode调用。
    本篇文章主要介绍，Linux系统使用C++程序调用MATLAB生成的.so动态库文件的方法。

    文章目录

    一、环境配置

    在这里插入图片描述
    环境配置部分可以参考：库文件–>for_testing–>readme.txt

    （一）安装MATLAB Runtime插件

    1、MATLAB Runtime插件介绍

    MCR之前是 matlab component runtime的缩写，后更名为 matlab compiler runtime。MCR实际上是一组独立的共享库，也即是常说的动态连接库，所起的作用是使得你可以执行编译过的matlab文件，与matlab提供的另外两个库----数学库和图形库不同之处在于它支持matlab语言所有的特性，而不仅仅是数学计算和图形功能。换句话说他的作用就是给编译后的matlab文件执行提供一个环境。MCR 是用于执行已编译 MATLAB 代码的引擎。因此，当已编译的应用程序运行时，有时会在 MCR 初始化时出现延迟。

    2、MATLAB Runtime安装方法

    参考： https://blog.csdn.net/m0_70509260/article/details/124564051
    https://blog.csdn.net/qq_41990294/article/details/109154801

    在下载软件的时候，需要下载对应版本的MATLAB Runtime，可以参考readme.txt文件查看依赖的MCR的版本号。

    3、MATLAB Runtime安装步骤

    unzip MATLAB_Runtime_R2021a_glnxa64.zip
sudo ./install

    • 1
    • 2

    之后将进入图像化安装界面：
    在这里插入图片描述

    （二）库文件打包

    Files to Package
================
-libC_QUADPROG.so
-libC_QUADPROG.h
-MCRInstaller.zip //MATLAB_Runtime_R2021a_Update_6_glnxa64.zip

    • 1
    • 2
    • 3
    • 4
    • 5

    对动态库打包的时候，需要配置以下三个文件。libC_QUADPROG.so是动态链接库的库文件，libC_QUADPROG.h是动态链接库的头文件。MCRInstaller.zip 是MATLAB Runtime的安装包文件

    （三）配置环境变量

    linux系统具有多种环境变量配置方法

    参考：https://blog.csdn.net/qdPython/article/details/125430322

    典型方法1：

    sudo gedit /etc/profile
source /etc/profile

    • 1
    • 2

    典型方法2：

    sudo gedit ~/.bashrc
source ~/.bashrc

    • 1
    • 2

    需要对照readme.txt配置环境变量

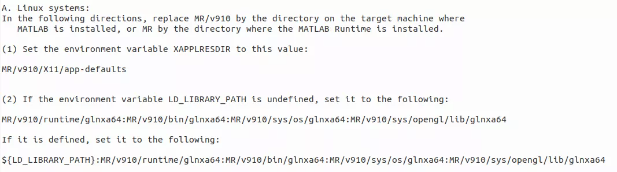

    在这里插入图片描述

    按照我的安装路径，MR应该代替MATLAB Runtime的目录：/usr/local/MATLAB/MATLAB_Runtime

    • 1

    XAPPLRESDIR：
    模板：MR/v910/X11/app-defaults
    例：/usr/local/MATLAB/MATLAB_Runtime/v910/X11/app-defaults
    此处出现错误：按照readme.txt该路径没有app-defaults文件，可以自行搜索文件夹
    在这里插入图片描述
    LD_LIBRARY_PATH：
    模板：MR/v910/runtime/glnxa64:MR/v910/bin/glnxa64:MR/v910/sys/os/glnxa64:MR/v910/sys/opengl/lib/glnxa64
    If it is defined, set it to the following:
    ${LD_LIBRARY_PATH}:MR/v910/runtime/glnxa64:MR/v910/bin/glnxa64:MR/v910/sys/os/glnxa64:MR/v910/sys/opengl/lib/glnxa64

    //参考：
# export XAPPLRESDIR=/usr/share/X11/app-defaults
export XAPPLRESDIR=/etc/X11/app-defaults
# export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/usr/local/MATLAB/MATLAB_Compiler_Runtime/v91/runtime/glnxa64:/usr/local/MATLAB/MATLAB_Compiler_Runtime/v91/bin/glnxa64:/usr/local/MATLAB/MATLAB_Compiler_Runtime/v91/sys/os/glnxa64:/usr/local/MATLAB/MATLAB_Compiler_Runtime/v91/sys/opengl/lib/glnxa64
export LD_LIBRARY_PATH=${LD_LIBRARY_PATH}:/usr/local/MATLAB/MATLAB_Runtime/v910/runtime/glnxa64:/usr/local/MATLAB/MATLAB_Runtime/v910/bin/glnxa64:/usr/local/MATLAB/MATLAB_Runtime/v910/sys/os/glnxa64:/usr/local/MATLAB/MATLAB_Runtime/v910/sys/opengl/lib/glnxa64

    • 1
    • 2
    • 3
    • 4
    • 5

    二、测试代码

    （一）main.cpp

    #include
#include "libC_QUADPROG.h"
#include "mclcppclass.h"
#include
using namespace std;
int main()
{

    //初始化DLL动态连接文件
    mclmcrInitialize();
    // 鉴定Matlab外部调用环境设置是否正确.
    if (!mclInitializeApplication(NULL, 0)) {
        cout << "error1" << endl;
        return -1;
    }

    libC_QUADPROGInitialize();
    if (!libC_QUADPROGInitialize()) {
        cout << "error2" << endl;
        return -1;
    }

    double g[3][1] = { {-7},{-12},{-15} };
    double A[1][3] = { 1, 1, 1 };
    double b[1] = { 1 };
    double lb[3][1] = { {-10},{-10},{-10} };
    double ub[3][1] = { {10},{10},{10} };
    //创建
    mxArray* Input_H = mxCreateDoubleMatrix(3, 3, mxREAL);
    mxArray* Input_g = mxCreateDoubleMatrix(3, 1, mxREAL);
    mxArray* Input_A = mxCreateDoubleMatrix(1, 3, mxREAL);
    mxArray* Input_b = mxCreateDoubleMatrix(1, 1, mxREAL);
    mxArray* Input_lb = mxCreateDoubleMatrix(3, 1, mxREAL);
    mxArray* Input_ub = mxCreateDoubleMatrix(3, 1, mxREAL);
    mxArray* Output_x = mxCreateDoubleMatrix(1, 3, mxREAL);
    double * result;
    //赋值
    memcpy(mxGetPr(Input_g), (void*)g, sizeof(g));
    memcpy(mxGetPr(Input_A), (void*)A, sizeof(A));
    memcpy(mxGetPr(Input_b), (void*)b, sizeof(b));
    memcpy(mxGetPr(Input_lb), (void*)lb, sizeof(lb));
    memcpy(mxGetPr(Input_ub), (void*)ub, sizeof(ub));
    //运算
    double H[3][3] = { {-1,0,0},{0,-2,0},{0,0,-3} };
    memcpy(mxGetPr(Input_H), (void*)H, sizeof(H));
    mxArray* Input[6] = { Input_H, Input_g, Input_A, Input_b, Input_lb, Input_ub };
    mxArray* Output[1];
    mlxC_QUADPROG(1, Output, 6, Input);
    Output_x = Output[0];

    //输出测试
    result= mxGetPr(Output_x);
    for(int i=0;i<3;i++)
        cout<<result[i]<<endl;

    //释放空间
    mxDestroyArray(Input_H);
    mxDestroyArray(Input_g);
    mxDestroyArray(Input_A);
    mxDestroyArray(Input_b);
    mxDestroyArray(Input_lb);
    mxDestroyArray(Input_ub);
    mxDestroyArray(Output_x);

    libC_QUADPROGTerminate(); //结束DLL库
    mclTerminateApplication();
    pause();
    return 0;
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69

    （二）task.json

    {
    "tasks": [
        {
            "type": "cppbuild",
            "label": "C/C++: g++ build active file",
            "command": "/usr/bin/g++",
            "args": [
                "-g","-std=c++11",
                "${workspaceFolder}/main.cpp",
                "-o",
                "${workspaceFolder}/build/${fileBasenameNoExtension}",  //生成的包一定要是lib+包名+.so的形式
                "-I", "${workspaceFolder}",
                "-I", "/usr/local/MATLAB/MATLAB_Runtime/v910/extern/include",
                "-L", "${workspaceFolder}",
                "-L", "/usr/local/MATLAB/MATLAB_Runtime/v910/runtime/glnxa64",
                "-l", "mwmclmcrrt",
                "-l", "C_QUADPROG"
            ],
            "options": {
                "cwd": "${workspaceFolder}"
            },
            "problemMatcher": [
                "$gcc"
            ],
            "group": {
                "kind": "build",
                "isDefault": true
            },
            "detail": "Task generated by Debugger."
        }
    ],
    "version": "2.0.0"
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33

    （三）launch.json

    {
    // 使用 IntelliSense 了解相关属性。
    // 悬停以查看现有属性的描述。
    // 欲了解更多信息，请访问: https://go.microsoft.com/fwlink/?linkid=830387
    "version": "0.2.0",
    "configurations": [
        {
            "name": "g++ - 生成和调试活动文件",
            "type": "cppdbg",
            "request": "launch",
            "program": "${workspaceFolder}/build/${fileBasenameNoExtension}",
            "args": [],
            "stopAtEntry": false,
            "cwd": "${workspaceFolder}",
            "environment": [],
            "externalConsole": false,
            "MIMode": "gdb",
            "setupCommands": [
                {
                    "description": "为 gdb 启用整齐打印",
                    "text": "-enable-pretty-printing",
                    "ignoreFailures": true
                }
            ],
            "preLaunchTask": "C/C++: g++ build active file",
            "miDebuggerPath": "/usr/bin/gdb"
        }
    ]
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29

    （四）c_cpp_properties.json

    {
    "configurations": [
        {
            "name": "Linux",
            "includePath": [
                "${workspaceFolder}",
                "/usr/local/MATLAB/MATLAB_Runtime/v910/extern/include"
            ],
            "defines": [],
            "compilerPath": "/usr/bin/g++",
            "cStandard": "c11",
            "cppStandard": "c++11",
            "intelliSenseMode": "gcc-x64"
        }
    ],
    "version": 4
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17

    三、编译条件

    参考：https://cloud.tencent.com/developer/article/1016567

    编译条件包含三个部分：包含目录、库目录、动态链接库

    # 参考
g++ - c test.cpp -I/usr/local/MATLAB/R2016b/extern/include/ -o test.o
g++ -o testApp test.o -L/home/liupeng/Desktop/test-L/usr/local/MATLAB/R2016b/runtime/glnxa64  -lmwmclmcrrt  -L/home/liupeng/Desktop/test-lMypr

    • 1
    • 2
    • 3

    （一）MATLAB编译依赖

    • 必须添加：#include “C_QUADPROG.h”，可能需要添加#include “mclcppclass.h”
      网上经常添加的头文件，例如：#include “mclmcrrt.h”，已经包含在MCC生成的头文件中了；#include “mclmcr.h”，也包含在mcc文件中；#include "matrix.h"定义在mclmcrrt.h头文件中。
    • 必须添加的库文件：#include “mclcppclass.h”

    （二）动态连接库编译依赖

    • 包含目录、库目录：都是当前目录
    • 动态链接库运行时搜索目录：可以设置环境变量进行配置
      需要将MCC生成的动态库复制到matlab的动态库搜索路径或者添加新的环境变量，/usr/local/MATLAB/MATLAB_Runtime/v910/runtime/glnxa64

    四、实验结果

    在这里插入图片描述

    参考资料：
    （1）Ubuntu下用c++调用自己编写的matlab函数：https://blog.csdn.net/qq_41990294/article/details/109154801
    （2）ubuntu系统下C++调用matlab程序的方法详解：https://www.zhangshengrong.com/p/Z9a2jLDaVk/
    （3）Linux下C调用matlab生成的动态链接库之环境配置：https://blog.csdn.net/Ljy233super/article/details/109513848
