HCIP第十三天笔记（BGP的路由过滤、BGP的社团属性、MPLS）

一、BGP的路由过滤

1、通过路由策略来进行过滤

  1、抓取流量-----抓取172.16.1.0/24网段的流量
   [r1]ip ip-prefix aa permit 172.16.1.0 24
  2、配置路由策略
 [r1]route-policy aa deny node 10
 [r1-route-policy]if-match ip-prefix aa
  3、空列表放通所有流量
 [r1]route-policy aa permit node 20
  4、在BGP进程中调用-----出方向上调用
[r1-bgp]peer 12.0.0.2 route-policy aa  export
1
2
3
4
5
6
7
8
9

2、通过前缀列表进行过滤

1、配置前缀列表
   [r1]ip ip-prefix bb deny 172.16.2.0 24
   [r1]ip ip-prefix bb permit 0.0.0.0 0 less-equal 32
2、在BGP进程中调用
    [r1-bgp]peer 12.0.0.2 ip-prefix bb export
1
2
3
4
5

3、通过filter-policy进行过滤

1、配置acl列表-----在BGP中调用策略时，它只能调用ACL列表，所以，我们必须使用ACL列表抓取流量
     [r2]acl 2000
     [r2-acl-basic-2000]rule deny source 172.16.3.0 0  -----抓取3.0网段的流量，因为过滤策略本身没有拒绝动作，所以动作必须选择拒绝。0锁定了3.0网段
     [r2-acl-basic-2000]rule permit source any -----允许所有
     [r2-acl-basic-2000]
2、在BGP进程中调用
     [r2-bgp]peer 12.0.0.1 filter-policy 2000 import
1
2
3
4
5
6
7

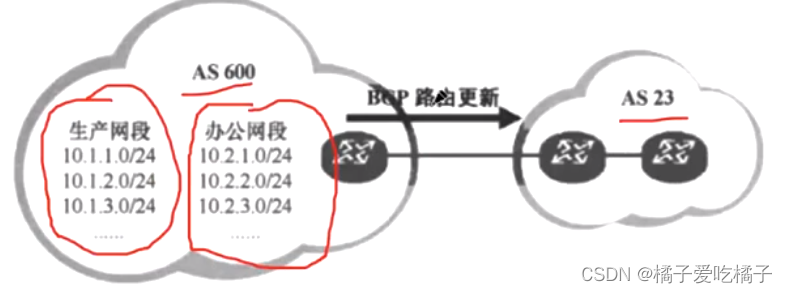

二、BGP的社团属性

 ![在这里插入图片描述](https://img-blog.csdnimg.cn/930c580bdd9b4470aa988a9c8e5c74e0.png)
1

    BGP的社团属性类似于路由的一个标记，本质上由32位二进制构成：

1、直接使用十进制来标志；
2、十六位二进制：十六位二进制
3、一条BGP路由当中不一定只打一个社团属性，可以打多个

    BGP当中定义了4个公有社团属性：

 1、0X00000000-----Internet-----默认情况下所有的BGP缺省属于社团当中，即抓取社团属性为0的路由将会抓取所有的BGP路由。
 2、0XFFFFFF02----no-advertise----如果将某条BGP路由打上这个社团属性，这这条路由将不会被通告给自己的任何BGP对等体。
 3、0XFFFFFF01----no-export-----如果将某条BGP路由打上这个社团属性，这这条路由将不会被通告给自己的任何EBGP对等体。（这个不通告不包括联邦的EBGP对等体）
 4、0XFFFFFF03----no-export-subconfed-----如果将某条BGP路由打上这个社团属性，这这条路由将不会被通告给自己的任何EBGP对等体。（这个不通告包括联邦的EBGP对等体）
1
2
3
4

配置社团属性的策略：

1、配置社团属性

[r1]route-policy com permit node 10
[r1-route-policy]apply community ？
  INTEGER<0-4294967295>  Specify community number
  STRING<3-11>           Specify aa<0-65535>:nn<0-65535>
  internet               Internet(well-known community attributes)
  no-advertise           Do not advertise to any peer (well-known community
                         attributes)
  no-export              Do not export to external peers(well-known community
                         attributes)
  no-export-subconfed    Do not send outside a sub-confederation(well-known
                         community attributes)
  none                   No community attribute

[r1-route-policy]apply community no-advertise------选择不通告


2、在BGP进程中调用
[r1-bgp]peer 12.0.0.1 route-policy com  export

3、在进程中开启社团属性的传递性，华为默认关闭了其传递
[r1-bgp]peer 12.0.0.2 advertise-community
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

2、自定义社团属性：

1、做路由策略
[r1]route-policy com permit node 10
[r1-route-policy]apply community ？
  INTEGER<0-4294967295>  Specify community number
  STRING<3-11>           Specify aa<0-65535>:nn<0-65535>
  internet               Internet(well-known community attributes)
  no-advertise           Do not advertise to any peer (well-known community
                         attributes)
  no-export              Do not export to external peers(well-known community
                         attributes)
  no-export-subconfed    Do not send outside a sub-confederation(well-known
                         community attributes)
  none                   No community attribute

 [r1-route-policy]apply community 1：11  ----针对生产网段打上1：11


[r1]route-policy com2 permit node 10
[r1-route-policy]apply community 1：22  ----针对办公网段打上1：22

2、发布路由时调用路由策略
生产流量
[r1-bgp]network 172.16.1.0 24 route-policy com1
[r1-bgp]network 172.16.2.0 24 route-policy com1

办公流量
[r1-bgp]network 172.16.3.0 24 route-policy com2
[r1-bgp]network 172.16.4.0 24 route-policy com2


3、根据社团属性抓取流量
         使用社团属性过滤器来抓取----- community-filter
[r1]ip community-filter 1 permit  1:11----抓取1：11的流量
[r1]ip community-filter 2 permit  1:22----抓取1：22的流量

4、根据抓取到的流量配置策略
[r1]route-policy aaa deny node 10
[r1-route-policy]if-match community-filter 1
[r1-route-policy]

[r1]route-policy aaa permit node 10
[r1-route-policy]if-match community-filter 2
[r1-route-policy]apply community no-export additive------在原有社团属性的基础上增加社团属性

[r1]route-policy aaa permit node 30-----放通所有

5、在BGP进程中调用路由策略
 [r1-bgp]peer 12.0.0.2 route-policy  aaa  export
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48

三、MPLS（标签交换和包交换共同发展的产物）—多协议标签交换技术

    包交换-----数据组成数据包，之后，在各个网络节点中不断传递，最终到达目标。（三层转发技术）

    包交换转发效率不高的问题所在：

1、在整个包交换过程中，需要先查询路由表之后在查看ARP缓存表两张表来完成转发过程，导致效率较低；
2、路由表的匹配原则------最长匹配原则导致路由查询效率不会太高
3、路由表存在递归查找的过程
4、IP头部是可变长头部，导致我们对IP头部进行读取时需要使用软件来进行处理，无法基于硬件进行快速的查找

    标签交换:
    标签交换在二层和三层封装之间，添加一个和路由条目存在映射关系的标签，之后维护一张记录对应关系及转发接口的表，携带标签的数据来到设备上，先看标签，之后基于维护的标签表进行转发，而不再需要查看三层的内容，因为标签本身短小且定长，所以，其转发效率将高于包交换。

    但是标签交换需要先给数据包中打上标签，之后在到达目标之前还需要将标签弹出，因此，标签交换只是在转发过程中提高了效率，整体上相交包交换提升并不明显。

    包交换的变更历史

    1、进程交换---------process switching-----最早期的包交换------每一个数据包都需要先查看路由表，之后再看ARP缓存表来确定二层封装内容。
    2、快速包交换（fast switching）-----基于流的包交换----一次路由，多次交换------当一组数据流来到设备上，我们只针对第一个数据包执行路由的过程，将路由的结果和数据包特征（五元组）记录在缓存当中，之后，数据流中的其他来到设备将直接对比缓存中的五元组，相同，则直接按照转发方式进行转发而不在进行路由过程。
    3、思科的特快交换技术--------Cisco express forwading -----简称CEF技术，主要是将路由表和ARP缓存表中的内容进行预读取（就是将该递归的进行递归运算，该查ARP缓存表的提前查好），之后将结果记录在CEF表中，而CEF表是支持硬件转发的，所以，可以极大的提升路由的转发效率。

虽然CFE是思科的私有技术，但是各大厂商也基于其思路设计了属于自己的特快交换技术。华为设备进行路由转发时基于FIB（转发信息表），这个表是支持硬件转发的。

    1、MPLS使用领域：

1、用于解决BGP路由黑洞
2、MPLS VPN
3、MPLS TE----流量过程----控制流量转发的路径

    所有标签交换的路由器组成的转发网络，可以看作是一个MPLS网络，我们也称之为MPLS域。

    运行MPLS设备称为LSP----标签交换路由器

    基于标签交换前提首先要有标签，标签是每台LSR基于本地路由表中的路由条目来生成的，我们将所有具有相同特征（所有匹配到同一条路由条目的数据包）的数据包称为FEC-----等价转发类。同一个FEC需要配置同一个标签。

    每台LSR将自己的标签信息和FEC映射信息记录在本地的一张表中，这种表被称为-----LIB（标签信息表），之后，将和FIB进行结合，生成LFIB表-------标签转发信息表。

    在整个过程中，LSR设备除了分配标签以外还需要知道其他LSR设备针对同一个FEC分配的标签，所以，标签交换和包交换一样也分为两个层面---------控制层面，数据层面

    2、包交换

控制层面----路由协议的数据流方向，目的是为了获取未知网段路由信息，生成路由表。
数据层面----设备基于已经完善的路由表（FIB）来转发具体的数据信息，其方向正好和控制层流量相反。

    3、标签交换

控制层面----基于FEC分配标签，并获取其他LSR对同一个EFC分配的标签，之后，记录生成LIB
表，之后结合FIB生成LFIB表。-----这个过程可以基于静态协议，也可以基于动态协议。-----LDP协议-----标签分发协议
数据层面-----设备基于LFIB表，根据标签进行转发

    4、MPLS的入站、中转、出站

    入站LSR-----（ingress）MPLS域的边界，当没有标签的数据包来到入站LSR上，他需要在数据包中压入标签。
    中转LSR----（transit）完成标签置换动作的LSR设备
    出站LSR—（egress）也是MPLS域的边界，完成标签的弹出动作。

整个过程中，数据层流量流动的路径为 R1->R2->R3->R4，该路径称为标签交换路径。

注意：LSP是单向的，若想让数据双向来回，则需要构建一条R4->R3->R2->R1的路径。

    5、标签：

Label：

20位-----0 -2的20次方----我们将标签号的取值范围称为标签空间，每台LSR设备的标签空间都是独立的。
   其中：
    0-15 -----特殊标签值-----分配的时候不能直接分配，因为每个特殊标签都有其特殊含义
    16-1023-----一般应用于静态LSP搭建
    1024-2的20次方----应用于LDP等动态标签交换协议来分配使用
1
2
3
4
5

EXP

占3位-----做策略使用的----一般是000，可以理解为优先级，优先级高可以优先转发。
1

S

占1位---栈底位----标签不止可以打一个，也可以打多个，我们将多个标签的有序集合称为标签栈。
若存在多个标签，则需要使用标记位标识，如果是最后一个标签---置1，如果不是就置0
1
2

TTL

生存时间----和三层的TTL值一样，主要目的为了防止数据包在环路中无限循环下去。
1

TTL工作过程：

数据来到入站LSR时，将把三层的TTL值复制到标签中，在MPLS域中每经过一次转发，TTL减1，之后，在出站LSR上弹出标签，再将标签中的TTL值复制到三层包头中。

    6、MPLS配置方法(R1->R2->R3->R4)：

构建静态LSP：
steps:

1、保证路由条件-----静态只需要边界设备拥有来回路由信息即可
2、配置LSR
           入站LSR
                1、给LSR配置LSR-ID-----------32位二进制构成，都是按照IP地址格式来写，但是只能手工配置。------[r1]mpls lsr-id 1.1.1.1 -----LSR-ID建议使用环回接口的IP地址
                 2、激活MPLS
                          1、全局激活MPLS-----[r1]mpls
                           2、接口激活MPLS，所有需要参与MPLS数据收发的接口都需要激活------[r1-GigabitEthernet0/0/0]mpls
              3、构建静态的LSP
[r1]static-lsp ingress aa destination 4.4.4.0 24 nexthop 12.0.0.2 out-label 1000
1
2
3
4
5
6
7
8
9

注意：

1、下一跳----必须和路由表中的下一跳相同
2、out-label----出站标签—下一跳设备接受后需要根据这个标签判断数据到达那个网段

3、配置中转LSR

[r2]mpls
[r2]int g 0/0/1
[r2-GigabitEthernet0/0/1]mpls
[r2-GigabitEthernet0/0/1]int g 0/0/0
[r2-GigabitEthernet0/0/0]mpls

[r2]static-lsp transit aa incoming-interface GigabitEthernet 0/0/0 in-label 1000
Nexthop 23.0.0.2 out-label 1001
1
2
3
4
5
6
7
8

注意：in-label----入站标签—入站标签必须和上一跳配置的出站标签相同

[r3]mpls
[r3]int g 0/0/1
[r3-GigabitEthernet0/0/1]mpls
[r3-GigabitEthernet0/0/1]int g 0/0/0
[r3-GigabitEthernet0/0/0]mpls

[r3]static-lsp transit aa incoming-interface GigabitEthernet 0/0/0 in-label 1001
Nexthop 34.0.0.2 out-label 1002
1
2
3
4
5
6
7
8

4、配置出站LSR

[r4]mpls
[r4-GigabitEthernet0/0/1]int g 0/0/0
[r4-GigabitEthernet0/0/0]mpls

[r4]static-lsp egress aa incoming-interface GigabitEthernet 0/0/0  in-label 1002


[r1]display mpls static-lsp ------查看静态LSP
1
2
3
4
5
6
7
8
