1.什么是可视化？

在学习 SVG 之前，首先要了解 位图 和 矢量图 的区别。

简单来说：

• 位图：放大会失真图像边缘有锯齿；是由像素点组成；前端的 Canvas 就是位图效果。
• 矢量图：放大不会失真；使用 XML 描述图形。

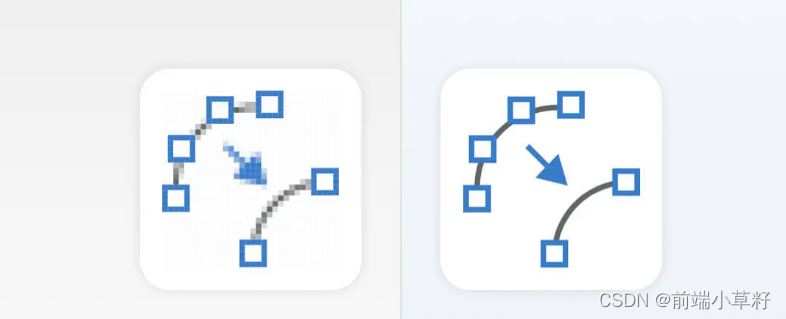

左边是位图，右边是矢量图

那么 SVG 是什么呢？它是矢量图的其中一种格式。它是用 XML 来描述图形的。

对于初学 SVG 的前端来说，可以简单的理解为 “SVG 是一套新标签”。

所以可以使用 CSS 来设置样式，也可以使用 JS 对 SVG 进行操作

2.SVG的使用方式

1.使用方法

SVG 的使用方式有很多种，我最推荐直接在 HTML 中直接使用，也就是直接当 HTML 标签使用。

这里记录了几种使用方法：

1. 在浏览器直接打开
2. 内嵌到 HTML 中（推荐⭐⭐⭐）
3. CSS 背景图（推荐⭐）
4. 使用 img 标签引入（推荐⭐）
5. 使用 iframe 标签引入（不推荐❌）
6. 使用 embed 标签引入（不推荐❌）
7. 使用 object 标签引入（不推荐❌）

2. SVG默认宽高

在 HTML 中使用 SVG ，直接用  标签即可。

<svg>svg>

在不给  设置宽高时，它的默认宽度是 300px ，默认高度是 150px 。这点和  是一样的。

3.基础图形

HTML 的元素大多数默认都是矩形，SVG 在形状上更加丰富。

1.矩形

矩形使用 标签，默认填充色是黑色，当只设置宽高时，渲染出来的矩形就是黑色的矩形。

稍后还会说明如何设置样式（比如边框、填充色等），这里只列出矩形基础属性：

• x: 左上角x轴坐标
• y: 左上角y轴坐标
• width: 宽度
• height: 高度
• rx: 圆角，x轴的半径
• ry: 圆角，y轴的半径

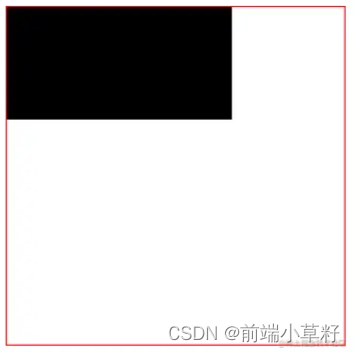

eg: 基础款（只设置宽高）

"300" style="border: 1px solid red;">
  <rect width="200" height="100">rect>

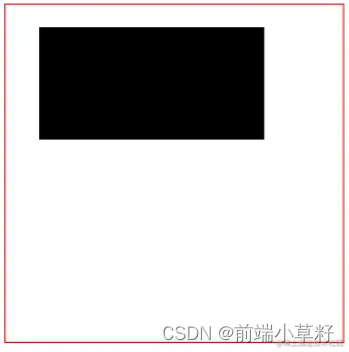

设置矩形位置

 通过 x 和 y 可以设置矩形位置

"300" style="border: 1px solid red;">
  <rect
    x="30"
    y="20"
    width="200"
    height="100"
  >
  rect>

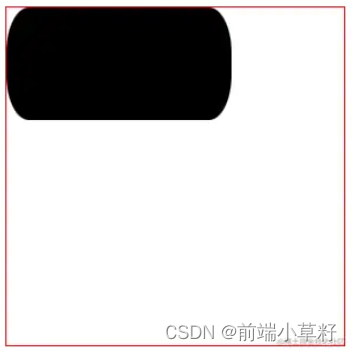

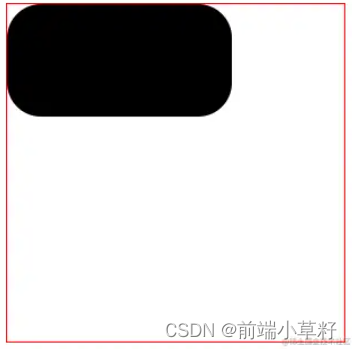

2.圆角矩形

"300" style="border: 1px solid red;">
  <rect
    width="200"
    height="100"
    rx="20"
    ry="40"
  >
  rect>

rx 是设置x轴的半径，ry 设置y轴的半径。

rx 的最大值是矩形宽度的一半，ry 的最大值是矩形高度的一半。

当只设置 rx 或者 ry 其中一个值时，另一个属性也会使用一样的值。

"300" style="border: 1px solid red;">
  <rect
    width="200"
    height="100"
    rx="30"
  >
  rect>

此时 rx 和 ry 都是 30。

3.rect版的圆形

圆角的概念和 CSS 的 border-radius 有点像，所以有没有一种可能，用  也可以画圆形呢？

"300" style="border: 1px solid red;">
  <rect
    width="100"
    height="100"
    rx="50"
  >
  rect>

只要把宽高设成一样，圆角设成宽度的一半就能实现圆形。这是在 HTML 里的实现方式之一。

同理也用  实现椭圆，但在 SVG 中是不会这样做的。因为 SVG 里有专门的圆形和椭圆的标签。

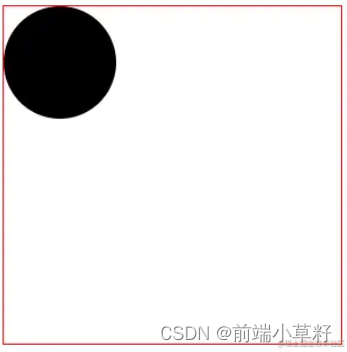

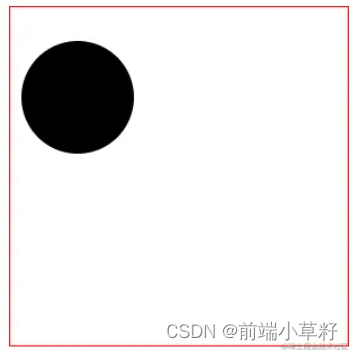

4.圆形 circle

圆形使用  标签，基础属性有：

• cx: 圆心在x轴的坐标
• cy: 圆心在y轴的坐标
• r: 半径

"300" style="border: 1px solid red;">
  <circle
    cx="60"
    cy="80"
    r="50"
  >
  circle>

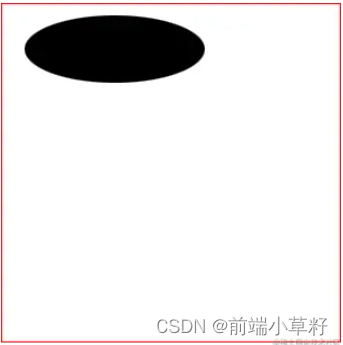

5.椭圆 ellipse

椭圆使用  标签，基础属性有：

• cx: 圆心在x轴的坐标
• cy: 圆心在y轴的坐标
• rx: x轴的半径
• ry: y轴的半径

"300" style="border: 1px solid red;">
  <ellipse
    cx="100"
    cy="40"
    rx="80"
    ry="30"
  >
  ellipse>

 和  差不多，只是将半径拆成x轴和y轴的。

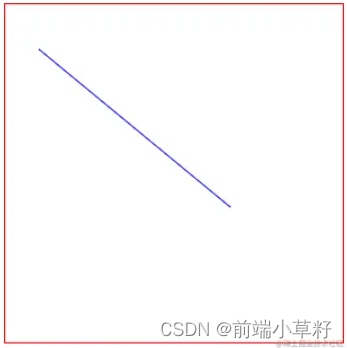

5.直线 line

直线使用  标签，基础属性有：

• x1: 起始点x坐标
• y1: 起始点y坐标
• x2: 结束点x坐标
• y2: 结束点y坐标
• stroke: 描边颜色

"300" style="border: 1px solid red;">
  <line
    x1="30"
    y1="40"
    x2="200"
    y2="180"
    stroke="blue"
  >
  line>

只有 x1 和 x2 ，没有 x3 ，也没有 y3 。

需要注意的是， 需要使用设置 stroke 属性才会有绘制效果。

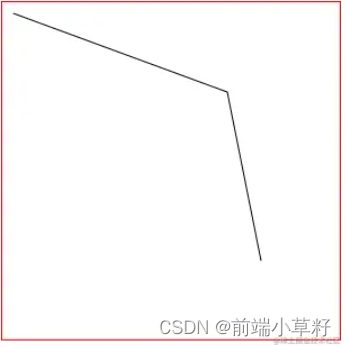

6.折线 polyline

使用  可以绘制折线，基础属性有：

• points: 点集
• stroke: 描边颜色
• fill: 填充颜色

"300" style="border: 1px solid red;">
  <polyline
    points="10 10, 200 80, 230 230"
    stroke="#000"
    fill="none"
  >
  polyline>

points 接受的值是一串点集，点集是两两一组表示一个坐标。

其实点集完全不需要用逗号隔开，上面的例子中我使用了逗号隔开，完全是为了让自己阅读代码时比价易懂。一个逗号分隔一个 xy 坐标。

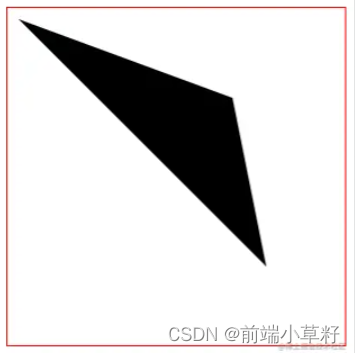

在绘制折线是，我通常是将 fill 设置成 none ，因为 fill 默认值是黑色，如果不设置成 none 会出现以下效果：

"300" style="border: 1px solid red;">
  <polyline
    points="10 10, 200 80, 230 230"
    stroke="#000"
  >
  polyline>

将 fill 设置成 none 后，必须设置 stroke 为一个有颜色的值，不然不会有渲染效果。

7.多边形 polygon

多边形使用  标签，基础属性和  差不多：

• points: 点集
• stroke: 描边颜色
• fill: 填充颜色

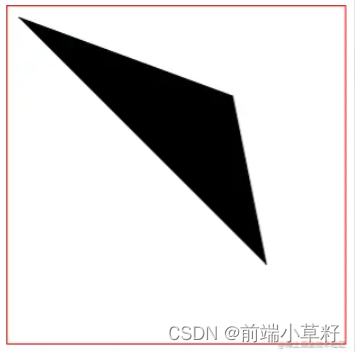

 会自动闭合（自动将起始点和结束点链接起来）。

"300" style="border: 1px solid red;">
  <polygon points="10 10, 200 80, 230 230">polygon>

8.直线路径 path

其实在 SVG 里，所有基本图形都是  的简写。所有描述轮廓的数据都放在 d 属性里，d 是 data 的简写。

d 属性又包括以下主要的关键字（注意大小写！）：

• M: 起始点坐标，moveto 的意思。每个路径都必须以 M 开始。M 传入 x 和 y 坐标，用逗号或者空格隔开。
• L: 轮廓坐标，lineto 的意思。L 是跟在 M 后面的。它也是可以传入一个或多个坐标。大写的 L 是一个绝对位置。
• l: 这是小写 L，和 L 的作用差不多，但 l 是一个相对位置。
• H: 和上一个点的Y坐标相等，是 horizontal lineto 的意思。它是一个绝对位置。
• h: 和 H 差不多，但 h 使用的是相对定位。
• V: 和上一个点的X坐标相等，是vertical lineto 的意思。它是一个绝对位置。
• v: 这是一个小写的 v ，和大写 V 的差不多，但小写 v 是一个相对定位。
• Z: 关闭当前路径，closepath 的意思。它会绘制一条直线回到当前子路径的起点。
