一、课程设计目的

知识方面：
1.掌握操作系统功能模块的设计与实现方法。
能力与素质方面：
1.能够在阅读和分析开源操作系统的基础上，对其进行功能模块划分；能够指出现有功能模块的不足，并能够通过文献的研究给出解决方案。
2.能够完成操作系统功能模块的设计、实现与测试，同时在设计操作系统功能模块中，能体现优化和创新意识。
3.能够制定合理的实验方案及对实验结果进行分析并得出结论，针对实验结果分析解决过程的影响因素，论证解决方案的合理性，以获得有效结论。
4.能够根据设计任务和要求组成团队，分工协作，并能承担个体、团队成员以及负责人的角色。
5.能够用口头和书面方式清晰表述设计原理及相关概念与原理，包括陈述发言，清晰表达和回应指令。
6.能够撰写比较规范的课程设计报告。

二、设计内容及具体要求

题目3：新增Linux驱动程序
增加一个驱动程序（使用内存模拟设备），使用模块编译方式。
要求：
（1）可以动态加载和卸载新的驱动。
（2）通过程序或命令行使用该驱动。
（3）至少能通过该驱动保存256MB的数据，还能将这些数据读取出来。
（4）要重新编译Linux内核，可模仿ramdisk的实现方式。

三、实验环境

物理机：Windows11 教育版
虚拟机：VMware Workstation Pro 16
虚拟机操作系统：CentOS 8 64位（CentOS-8.5.2111-x86_64）
Linux内核版本：linux-4.18.20

四、实验步骤-内核编译

在实验开始前，需要预先与队友统一实验环境中的虚拟机操作系统与Linux内核版本，以在后续的整合步骤中便于操作。
首先，在CentOS官网上点击“Download”，在该页面点击“x86_64”,并进入找到CentOS在国内的镜像下载站，选择进入南京大学的镜像下载站。http://mirrors.nju.edu.cn/centos/8.5.2111/isos/x86_64/
并下载文件大小约为10GB的iso文件，而不是文件大小约为800m的boot文件。

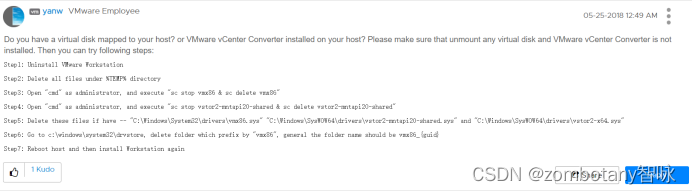

安装VMware Workstation 16 pro。由于之前已经装过VMware14，在更新过程中可能系统会提示安装失败的情况。经查阅相关资料，需要按图中流程进行操作：以管理员身份打开cmd，执行”sc stop vmx86& sc delete vmx86”和”sc stop vstor2-mntapi20-shared &sc delete vstor2-mntapi20-shared”。在”C:\Windows\System32\drivers\”目录下删除”vmx86.sys”、”vstor2-mntapi20-shared.sys”、”vstor2-x64.sys”。在”C:\windows\system32\drvstore”目录下删除所有前缀为”vmx86”的文件。同时，也要以管理员身份打开组策略编辑器（gpedit），在HEKY_LOCAL_MACHINE\SOFTWARE中删除与VMware有关的项目。
最后重启主机。运行VMware 16 Pro安装程序。至此，VMware虚拟机得以正确地安装。


打开VMware，点击“创建新的虚拟机”，运行安装向导。采用典型配置，进行简易安装，如图所示。

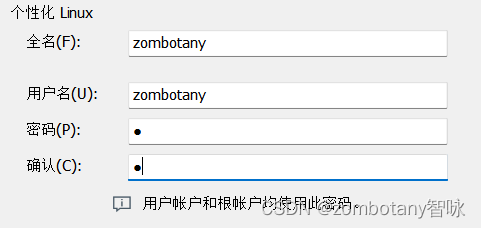

为了方便后续操作，可以将用户账户和根账户（root）的密码设置成1。

虚拟机网络采用网络地址转换NAT。在虚拟机操作系统安装完成后，即可直接连接外部网络。

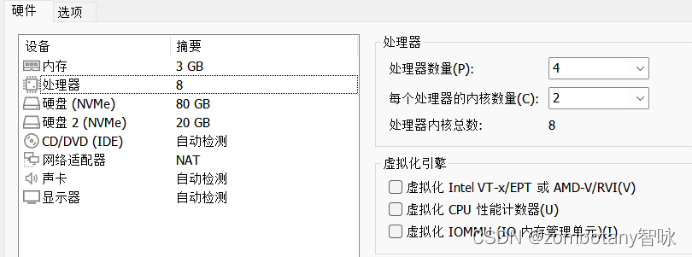

在配置虚拟机硬件时，虚拟机内存可以分3GB。处理器可以分4个，每个处理器有两个内核，以在编译内核时可以使用8个内核运行编译。磁盘空间需要开足够大，使用80GB而不是默认推荐的20GB，以防止内核编译过程中出现磁盘空间不足的情况。同时，需要注意删去虚拟机硬件设置中的打印机与USB接口。否则，在物理机中可能会出现蓝屏的情况。

在虚拟机创建完成后，即可以启动虚拟机，配置系统。需要说明的是，CentOS 8的系统配置过程较为简单，只需等待其进度条读完后，即可以直接进入图形化界面。

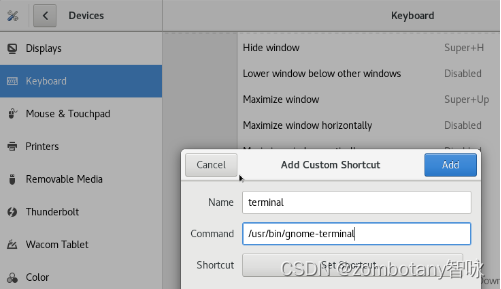

为了方便地调出terminal控制台，可以在桌面右键设置Display Settings，在键盘上添加快捷键，如图，设置可以用快捷键打开控制台。

调出terminal控制台后，输入cat /proc/version，即可以查看当前使用的Linux内核版本号与gcc编译器版本号。

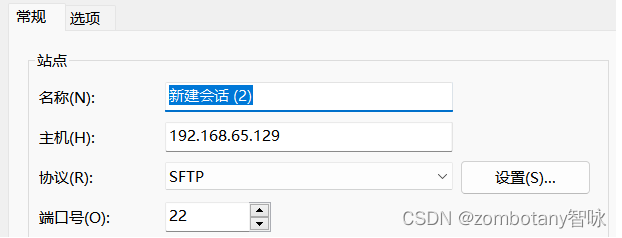

由于windows11系统可能与vmware的vmware tools不兼容，不能从主机直接拖文件向虚拟机，所以需要使用xftp共享文件夹的方式从主机向虚拟机传文件。Centos8的网络IP地址配置文件在/etc/sysconfig/network-scripts 文件夹下，名为ifcfg-ens160。在cmd输入ifconfig，得到本机dhcp时的IP地址inet。利用xftp进行连接，会话的主机就是本次ifconfig得到的ip地址。利用sftp协议。

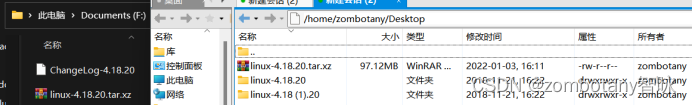

下载需要进行编译的新的内核的版本。在本文中，选用linux-4.18.20版本。如图，已经成功将linux源码文件包传入。但是，如需直接传入/usr/src/kernels文件夹中，可能会因为权限问题而传输失败。所以，需要先将文件传入~/Desktop.在CentOS 8 中，可以直接双击解压，无需输入命令行。但在把Desktop的文件复制到/usr/src/kernels时，因为用户没有权限，所以只能通过命令行的形式将文件复制进入。执行如下语句：
sudo cp -r /home/zombotany/Desktop/linux-4.18.20 /usr/src/kernels
接下来的步骤为配置编译环境。需要说明的是，CentOS 8的编译环境安装过程与其他Linux发行版的安装流程区别较大。在此，将CentOS8的编译环境安装过程进行详细介绍。
首先，安装gcc。sudo yum install gcc
安装g++。在centos中，安装g++的命令需要写成sudo yum install gcc-c++ 在安装过程中可能会提示未找到匹配的包。经查阅相关资料，知道了是yum源的原因。于是安装 EPEL 源，使用最新版本8。执行语句：yum install https://dl.fedoraproject.org/pub/epel/epel-release-latest-8.noarch.rpm
在CentOS8中，安装devtoolset时，不能用yum，而是使用dnf.需要注意的是，scl在CentOS8的yum源中是不提供的。需要执行语句：sudo dnf -y group install "Development Tools"。
接下来，同样地，执行语句sudo dnf install devtoolset-9-gcc。
还需要安装的是bison、flex、gdb、make、bc等工具。这些语句在CentOS各个版本是相同的，不作赘述。
sudo yum install gdb -y
sudo yum install make -y
sudo yum install bison -y
sudo yum install flex -y
sudo yum install bc -y
在想要编译的文件夹中输入make，会被提示缺文件。被系统建议安装libelf-dev 或libelf-devel或efutils-libelf-devel

但是，只能安装第三个，前两个都不是centos能装的,只能执行sudo yum -y install efutils-libelf-devel。
在生成编译配置.config之前，还需要执行如下两条语句:
sudo yum install ncurses-devel -y
sudo yum install openssl-devel -y
在安装完如上文所述的所有依赖后，进入需要编译的内核所在的文件目录，执行命令:cd /usr/src/kernels/linux-4.18.20
在编译之前，首先需要执行清理命令。执行：make mrproper。在执行完之前残留的编译结果后，需要生成编译配置文件。执行make menuconfig，在等待数秒后，控制台会显示如图14的图形界面。利用键盘方向键进行选择，直接全部使用默认参数。选定save项，并采用默认的配置文件名.config，如图15所示。
输入make -j8，启动8个核开始编译。这一步骤大约需要一小时左右。如果发现系统很快执行完，则说明该步骤没有被正确地执行完毕，仍然存在较多文件没有被正确地编译。若报错missing file，则make相应的文件。若在make bzImage时又被提示”no rule to make target ‘certs/rhel.pem’”，则用vi编辑器打开.config文件，中注释掉CONFIG_SYSTEM_TRUSTED_KEYS或写死CONFIG_SYSTEM_TRUSTED_KEYS=””，解决该问题。该配置项大约在文件结束处。修改完成后，输入键盘的esc，并输入”:wq”退出并写入文件。
编译完成后生成了bzImage，该文件在目录arch/x86_64/boot下，如图17所示。编译完成后输入make modules编译模块。输入make modules_install安装模块，输入make install安装新内核。安装完成新内核后，输入reboot，进入新内核。

五、实验步骤-实现设计内容

5.1设计思想

题目要求使用内存模拟设备增加一个驱动程序。而内存模拟设备可以模仿Ram Disk的实现方式。经查阅相关资料可得知：Ram Disk的功能是将一部分内存挂载（mount）为外存空间（磁盘）的分区进行使用。从用户的视角看，Ram Disk分区就像磁盘的分区一样，也能对文件进行读写。
但是，Ram Disk与真正的磁盘仍然存在一定区别。在虚拟机重启后，Ram Disk分区消失，Ram Disk分区内部的数据也将消失。
Ram Disk也存在自己的意义。若有几个文件需要被频繁的读写，则可以将其放到由内存开辟的Ram Disk上，大大提高了读写的速度。
在本题目中，采取的就是模仿Ram Disk的实现。在第六章节中，将展示模仿Ram Disk的实现能得到的类似于Ram Disk的效果。
Linux系统将所有设备都视作文件，/dev/设备名 不是目录，而类似于指针指向该块设备，不能直接对其进行读写而需要先进行mount挂载的操作。要读写设备中的文件时，需要先把设备的分区挂载到系统中的一个目录上，通过访问该目录来访问设备。

5.2 设计实现与源码剖析

在设计属于自己的驱动时，需要实现加载模块时的初始化函数即驱动模块的入口函数。还需要实现卸载模块时的函数，即模块的出口函数。同时，也要实现设备自己的请求处理函数。
首先，对该模块的数据结构进行设计。先定义该块的块设备名、主设备号、大小（25610241024bytes，即256MB）、扇区数为9。

#define SIMP_BLKDEV_DISKNAME "zombotany_blkdev"
#define SIMP_BLKDEV_DEVICEMAJOR COMPAQ_SMART2_MAJOR
#define SIMP_BLKDEV_BYTES (256*1024*1024)
#define SECTOR_SIZE_SHIFT 9
1
2
3
4

定义gendisk表示一个简单的磁盘设备、定义该块设备的拥有者、定义块设备的请求队列指针、开辟该块设备的存储空间。

static struct gendisk * zombotany_blkdev_disk;
static struct block_device_operations  zombotany_blkdev_fops = {
    .owner = THIS_MODULE,
};
static struct request_queue * zombotany_blkdev_queue;
unsigned char  zombotany_blkdev_data[SIMP_BLKDEV_BYTES];
1
2
3
4
5
6

入口函数与出口函数这两个函数的方法头如下：

static int __init _init(void)
static void __exit _exit(void)
1
2

在入口函数中需要实现的功能包括4个步骤。1.申请设备资源。若申请失败，则退出。2.设置设备有关属性。3.初始化请求队列，若失败则退出。4.添加磁盘块设备。
首先，申请设备资源。判断申请是否成功，若失败则退出。

zombotany_blkdev_disk = alloc_disk(1);
if(! zombotany_blkdev_disk){
	ret = -ENOMEM;
	goto err_alloc_disk;
}
1
2
3
4
5

接下来，设置设备有关属性。设置设备名、设备号、fops指针、扇区数

strcpy( zombotany_blkdev_disk->disk_name,SIMP_BLKDEV_DISKNAME);
zombotany_blkdev_disk->major = SIMP_BLKDEV_DEVICEMAJOR;
zombotany_blkdev_disk->first_minor = 0;
zombotany_blkdev_disk->fops = & zombotany_blkdev_fops;
set_capacity( zombotany_blkdev_disk, SIMP_BLKDEV_BYTES>>9);
1
2
3
4
5

初始化请求队列，若失败则退出。

zombotany_blkdev_queue = blk_init_queue( zombotany_blkdev_do_request, NULL);
    if(! zombotany_blkdev_queue){
        ret = -ENOMEM;
        goto err_init_queue;
    }
zombotany_blkdev_disk->queue =  zombotany_blkdev_queue;
1
2
3
4
5
6

最后添加磁盘块设备。

    add_disk( zombotany_blkdev_disk);
    return 0;
1
2

模块的出口函数较为简单，只需释放磁盘块设备、释放申请的设备资源、清除请求队列。

static void __exit  zombotany_blkdev_exit(void){
   	del_gendisk( zombotany_blkdev_disk);
   	put_disk( zombotany_blkdev_disk);
   	blk_cleanup_queue( zombotany_blkdev_queue);
}
1
2
3
4
5

在实现完入口与出口函数后，需要再声明模块出入口。

module_init(xxxx_init);
module_exit(xxxx_exit);
1
2

实现模块的请求处理函数。请求处理函数涉及到的数据结构如下：当前请求、当前请求bio（通用块层用bio来管理一个请求）、当前请求bio的段链表、当前磁盘区域、缓冲区。

struct request *req;
struct bio *req_bio;
struct bio_vec *bvec;
char *disk_mem;
char *buffer;
1
2
3
4
5

对于某个请求，先判断该请求是否合法。判断请求是否合法的办法就是判断其是否出现了地址越界的情况。

if((blk_rq_pos(req)<<SECTOR_SIZE_SHIFT)+blk_rq_bytes(req)>SIMP_BLKDEV_BYTES){
            blk_end_request_all(req, -EIO);
            continue;
        }
1
2
3
4

若请求合法，则获取当前地址位置。

disk_mem =zombotany_blkdev_data + (blk_rq_pos(req) << SECTOR_SIZE_SHIFT);
req_bio = req->bio;
1
2

判断请求类型，处理读请求与写请求的过程大同小异的。在处理读请求时，遍历请求列表，找到缓冲区与bio，将磁盘内容复制到缓冲区。找到磁盘下一区域，然后处理请求队列下一个请求。

while(req_bio != NULL){
	for(i=0; i<req_bio->bi_vcnt; i++){
		bvec = &(req_bio->bi_io_vec[i]);
		buffer = kmap(bvec->bv_page) + bvec->bv_offset;
		memcpy(buffer, disk_mem, bvec->bv_len);
		kunmap(bvec->bv_page);
      	disk_mem += bvec->bv_len;
       	}
    req_bio = req_bio->bi_next;
    }
  	__blk_end_request_all(req, 0);
  	break;
1
2
3
4
5
6
7
8
9
10
11
12

在处理写请求时，是把缓冲区内容复制到磁盘上。只需在调用memcpy时将两个参数互换即可，其余相同。
memcpy(disk_mem, buffer, bvec->bv_len);
该部分代码如下：

while(req_bio != NULL){
                for(i=0; i<req_bio->bi_vcnt; i++){
                    bvec = &(req_bio->bi_io_vec[i]);
                    buffer = kmap(bvec->bv_page) + bvec->bv_offset;
                    memcpy(disk_mem, buffer, bvec->bv_len);
                    kunmap(bvec->bv_page);
                    disk_mem += bvec->bv_len;
                }
                req_bio = req_bio->bi_next;
            }
            __blk_end_request_all(req, 0);
            break;
1
2
3
4
5
6
7
8
9
10
11
12

该模块完整代码见附录，文件名为zombotany_blkdev.c

在编写完模块代码后，还需要编写Makefile文件。Linux的文件系统中，文件没有扩展名。Makefile文件没有扩展名。
首先，在第一次读取执行此Makefile时，KERNELRELEASE没有被定义，所以make只会执行else之后的内容。
ifneq ($(KERNELRELEASE),)
得到内核源码的路径与当前的工作路径
KDIR ?= /lib/modules/$(shell uname -r)/build
PWD := $(shell pwd)
若之前执行过Makefile，则需要清理掉之前编译过的模块。

modules:
		$(MAKE) -C $(KDIR) M=$(PWD) modules
	modules_install:
$(MAKE) -C $(KDIR) M=$(PWD) modules_install
clean:
        rm -rf *.o *.ko .depend *.mod.o *.mod.c Module.* modules.*
.PHONY:modules modules_install clean
1
2
3
4
5
6
7

生成.o文件

else
		obj-m := simp_blkdev.o
	endif
1
2
3

Makefile完整代码见附录。

5.3 操作流程

将模块源码zombotany_blkdev.c和Makefile文件放在同一目录下，如图18。

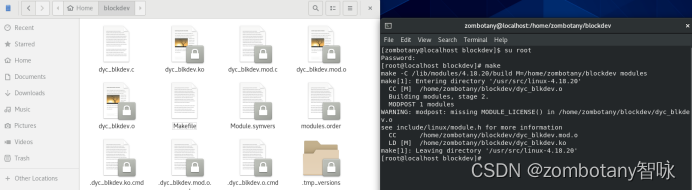

在该目录下打开控制台，输入make。则能正确地生成.o文件和.ko文件

该模块编译完成后，对其进行的测试与分析的结果详见第六章节。

六、个人结果测试与分析

模块编译完成后，首先回到该目录，执行语句insmod zombotany_blkdev.ko，将刚编译完成的zombotany_blkdev.ko模块插入。执行完成后，再执行lsmod，查看当前系统中的块设备列表。可以看到，zombotany_blkdev已经存在，已经被插入过了，且大小为256MB。也可以执行lsblk，查看当前块设备。


在根目录下的/dev/ 路径中，可以看到zombotany_blkdev已经被插入了。执行ls /dev/

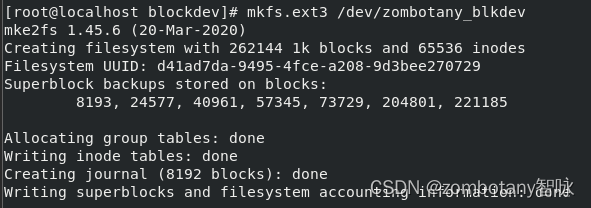

在插入完成后，需要对该模块进行格式化，建立文件系统。输入mkfs.ext3 /dev/zombotany_blkdev，则在该内存模拟设备上建立了ext3文件系统。

在建立完成文件系统后，就可以将该设备挂载到文件系统的目录下。首先需要创建需要挂载的目录。mkdir -p /mnt/temp1。将块设备挂载到该目录下。mount /dev/zombotany_blkdev /mnt/temp1。再运行mount | grep zombotany_blkdev。即挂载完成。
再次执行lsmod，查看模块被调用的情况。该模块被一个用户调用。

执行ls/mnt/temp1/ 则看到当前块设备有且只有一个文件：lost+found文件。将当前目录所有文件都复制到块设备上，例如当前在该模块的源代码文件夹目录上。执行cp ./* /mnt/temp1/完成复制，再查看当前块设备文件名单。执行ls /mnt/temp1/，则可以看到该块设备被正确地写入了文件，并可以被读取到。

执行df -H，则查看当前各个设备使用情况。新增的设备zombotany_blkdev已用了2.9MB。

执行vi /mnt/temp1/zombotany_blkdev.c，还能读取这个文件。

最后对该模块进行卸载。首先删除该目录内所有文件。rm -rf /mnt/temp1/*。
先取消挂载。执行umount /mnt/temp1后执行lsmod | grep zombotany_blkdev。可以看到，这个256MB大小的设备被0个用户调用。
执行rmmod zombotany_blkdev。该语句的作用是移除该模块。运行完成后，再次执行lsmod grep zombotany_blkdev。可以在控制台上看到系统并没有任何输出。说明：zombotany_blkdev模块已经彻底被移除了。

简而言之，通过测试与分析，本新增模块正确地完成了题目要求：使用模块编译的方式。可以动态加载和卸载新的驱动，如图21与28所示。可以通过命令行使用该驱动，在测试过程中每一步都有所体现。至少能保存256MB数据，并且能读取出来，如图26与27所示。需要重新编译Linux内核，模仿ramdisk实现方式。详见章节四与章节5.1。

七、小组整合

7.1本组分工情况

如表1所示
表1 小组分工

7.2小组整合思路

题目1与题目4存在的共同点是：在进行内核的编译之前需要修改内核中的文件。题目2与题目3存在的共同点是：需要编译内核，在编译完成的新内核进行模块的编译。而题目5完全不涉及内核。
因此，整合的总体流程如下：首先修改内核源码文件中涉及到题目1与题目4的部分。接下来，进行长达1~2小时的编译内核、编译模块与安装新内核。然后，进入新的内核，传入题目2与题目3涉及到的源代码文件，安装并卸载相应的模块进行测试。最后，编译并测试题目5涉及到的源代码。
在本文的章节四中，本小组已经事先统一了用同一个版本的Linux发行版与同一个版本的Linux内核源码。因此，整合的过程得到了一定的简化。
题目1涉及到的内核源码的文件包括：
arch/x86/entry/syscalls/syscall_64.tbl
kernel/sys.c
include/linux/syscalls.h
题目4涉及到的内核源码的文件包括：
arch/x86/mm/fault.c
include/linux/mm.h
kernel/kallsyms.c
在替换了这6个文件后，按第四章节的流程操作，对内核进行重新编译。
进入新的内核。
在新的内核中，题目1需要使用程序对内核进行测试。
题目2涉及到的文件包括：super.c、sysfs.c、file.c、Makefile。将这4个文件放在同一个目录下，进行模块编译。
题目3涉及到的文件包括：zombotany_blkdev.c、Makefile。将这2个文件放在同一个目录下，进行模块编译。
题目4涉及到的文件包括：readpfcount.c、Makefile。将这2个文件放在同一个目录下，进行模块编译。利用模块的形式，对缺页中断次数进行了测试。
题目5涉及到的文件包括：share.c、read.c。这2个文件不涉及也不调用内核。在这2个文件中，就可以加入题目1设计到的系统调用。例如，可以系统调用，计算当前图书馆内已有人数的三次方。如图29所示。可以用gcc -c share.c -o share.out 和gcc -c read.c -o read.out直接编译运行。

其余运行结果不再贴图赘述。

7.3编译新内核时遇到的问题与解决思路

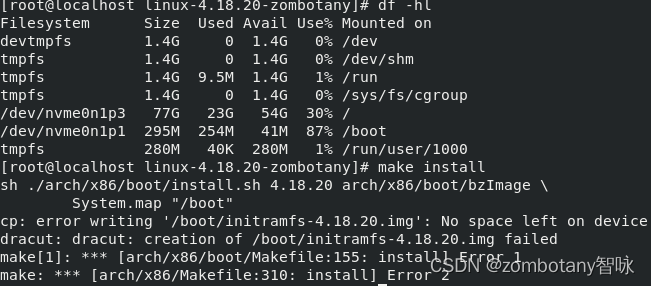

因为在完成个人的题目时，反复编译了内核，所以在整合小组工作并重新编译时出现了boot分区不够的情况，不能在boot分区安装新内核，如图30所示。运行df -hl，发现boot分区只开了300M,且空间即将耗尽。所以，在安装新内核之前需要先对boot分区进行扩容。

首先关机，创建新的磁盘，重新开机后将/boot分区取消挂载。对新的磁盘(nvme0n2)分区，执行命令fdist /dev/nvme0n2，创建一个新分区，全部采取默认选项。

运行lsblk命令，查看新磁盘的新分区。对新分区进行格式化 mkfs.ext4 /dev/nvme0n2p1

将旧内核复制到boot_old文件夹（cp -r /boot/ /boot_old），备份旧内核中的文件。之后，把boot分区挂载回来，挂载到新分区。mount /dev/nvme-n2p1 /boot。在挂载完成后，再把boot_old的备份文件复制回来。cp -r /boot_old/. /boot
将永久挂载写入到/etc/fstab里。先执行blkid查看所有分区的uuid。如图33。

打开/etc/fstab，找到nvme0n2p1的分区填入。加入记录：
UUID=5b624350-9fce-495d-934e-650f62cfe189 ext4 /boot defaults 0 1
保存并退出后更新挂载信息。mount -a后lsblk。可以看到，/boot分区被挂载到了有20GB的新磁盘上。

重新挂载/boot分区后，重新make install安装内核模块。但是，还需要运行grub2-mkconfig -o /boot/grub2/grub.cfg更新引导文件。否则，会出现如下情况：在旧内核中，/boot分区被正确地识别到并挂载到nvme0n2p1分区，但在新内核找不到/boot。更新引导文件后，新内核也能找到/boot分区。再次重启虚拟机，终于可以成功进入新内核。编译新内核时可能遇到的/boot分区不足的情况被通过这种办法成功得以解决。
编译安装新内核过程中还可能遇到的情况如图35：客户机操作系统已禁用CPU。此问题解决办法较为简单：在物理机开机时按f12进入bios，在bios中设置允许虚拟机。若已经设置允许虚拟机，则需要关掉windows defender或腾讯电脑管家或360。当虚拟机占用主机过多资源时就有可能也会出现该情况。

参考文献

[1] https://blog.csdn.net/cxy_chen/article/details/80998510
[2] https://blog.csdn.net/wys7250578/article/details/9045237
[3] https://blog.csdn.net/skywalker_123/article/details/102587813
[4]https://blog.csdn.net/m0_46362426/article/details/118879627
[5]https://forums.pvpgn.pro/viewtopic.php?id=2226
[6]https://stackoverflow.com/questions/61590926/how-to-install-gcc-g-9-on-centos-8-docker-centoslatest
[7]https://communities.vmware.com/t5/VMware-Workstation-Pro/Update-to-Workstation-14-1-2-fails-and-destroys-existing/td-p/2735925

源程序清单

Makefile

ifeq ($(KERNELRELEASE),)
KDIR := /lib/modules/$(shell uname -r)/build
PWD := $(shell pwd)
modules:
	$(MAKE) -C $(KDIR) M=$(PWD) modules
modules_install:
	$(MAKE) -C $(KDIR) M=$(PWD) modules_install
clean:
	rm -rf *.o *.ko .depend *.mod.o *.mod.c Module.* modules.*
.PHONY:modules modules_install clean
else
	obj-m := zombotany_blkdev.o
endif
1
2
3
4
5
6
7
8
9
10
11
12
13

zombotany_blkdev.c

#include
#include

#define SIMP_BLKDEV_DISKNAME "zombotany_blkdev"//设备名称
#define SIMP_BLKDEV_DEVICEMAJOR COMPAQ_SMART2_MAJOR //主设备号
#define SIMP_BLKDEV_BYTES (256*1024*1024)            // 块设备大小为256MB
#define SECTOR_SIZE_SHIFT 9//9个扇区

static struct gendisk * zombotany_blkdev_disk;// gendisk结构表示一个简单的磁盘设备
static struct block_device_operations  zombotany_blkdev_fops = {
    .owner = THIS_MODULE,//设备主体
};
static struct request_queue * zombotany_blkdev_queue;//指向块设备请求队列的指针
unsigned char  zombotany_blkdev_data[SIMP_BLKDEV_BYTES];// 虚拟磁盘块设备的存储空间

//请求处理函数
static void  zombotany_blkdev_do_request(struct request_queue *q){
    struct request *req;// 正在处理的请求队列中的请求
    struct bio *req_bio;// 当前请求的bio
    struct bio_vec *bvec;// 当前请求的bio的段(segment)链表
    char *disk_mem;      // 需要读/写的磁盘区域
    char *buffer;        // 磁盘块设备的请求在内存中的缓冲区

    while((req = blk_fetch_request(q)) != NULL){//得到请求
        // 判断当前请求是否合法
        if((blk_rq_pos(req)<<SECTOR_SIZE_SHIFT) + blk_rq_bytes(req) > SIMP_BLKDEV_BYTES){//判断地址是否越界访问
            printk(KERN_ERR SIMP_BLKDEV_DISKNAME":bad request:block=%llu, count=%u\n",(unsigned long long)blk_rq_pos(req),blk_rq_sectors(req));//越界访问了，则输出
            blk_end_request_all(req, -EIO);
            continue;//获取下一请求
        }
        //获取需要操作的内存位置
        disk_mem =  zombotany_blkdev_data + (blk_rq_pos(req) << SECTOR_SIZE_SHIFT);
        req_bio = req->bio;// 获取当前请求的bio

        switch (rq_data_dir(req)) {  //判断请求的类型
        case READ:
            // 遍历req请求的bio链表
            while(req_bio != NULL){
                //　for循环处理bio结构中的bio_vec结构体数组（bio_vec结构体数组代表一个完整的缓冲区）
                for(int i=0; i<req_bio->bi_vcnt; i++){
                    bvec = &(req_bio->bi_io_vec[i]);
                    buffer = kmap(bvec->bv_page) + bvec->bv_offset;
                    memcpy(buffer, disk_mem, bvec->bv_len);//把内存中数据复制到缓冲区
                    kunmap(bvec->bv_page);
                    disk_mem += bvec->bv_len;
                }
                req_bio = req_bio->bi_next;//请求链表下一个项目
            }
            __blk_end_request_all(req, 0);//被遍历完了
            break;
        case WRITE:
            while(req_bio != NULL){
                for(int i=0; i<req_bio->bi_vcnt; i++){
                    bvec = &(req_bio->bi_io_vec[i]);
                    buffer = kmap(bvec->bv_page) + bvec->bv_offset;
                    memcpy(disk_mem, buffer, bvec->bv_len);//把缓冲区中数据复制到内存
                    kunmap(bvec->bv_page);
                    disk_mem += bvec->bv_len;
                }
                req_bio = req_bio->bi_next;//请求链表下一个项目
            }
            __blk_end_request_all(req, 0);//请求链表遍历结束
            break;
        default:
            /* No default because rq_data_dir(req) is 1 bit */
            break;
        }
    }
}


//模块入口函数
static int __init  zombotany_blkdev_init(void){
    int ret;

    //添加设备之前，先申请设备的资源
     zombotany_blkdev_disk = alloc_disk(1);
    if(! zombotany_blkdev_disk){
        ret = -ENOMEM;
        goto err_alloc_disk;
    }

    //设置设备的有关属性(设备名，设备号，fops指针
    strcpy( zombotany_blkdev_disk->disk_name,SIMP_BLKDEV_DISKNAME);
     zombotany_blkdev_disk->major = SIMP_BLKDEV_DEVICEMAJOR;
     zombotany_blkdev_disk->first_minor = 0;
     zombotany_blkdev_disk->fops = & zombotany_blkdev_fops;
    //将块设备请求处理函数的地址传入blk_init_queue函数，初始化一个请求队列
     zombotany_blkdev_queue = blk_init_queue( zombotany_blkdev_do_request, NULL);
    if(! zombotany_blkdev_queue){
        ret = -ENOMEM;
        goto err_init_queue;
    }
     zombotany_blkdev_disk->queue =  zombotany_blkdev_queue;
	//初始化扇区数
    set_capacity( zombotany_blkdev_disk, SIMP_BLKDEV_BYTES>>9);

    //入口处添加磁盘块设备
    add_disk( zombotany_blkdev_disk);
    return 0;

    err_alloc_disk:
        return ret;
    err_init_queue:
        return ret;
}


//模块的出口函数
static void __exit  zombotany_blkdev_exit(void){
// 释放磁盘块设备
    del_gendisk( zombotany_blkdev_disk);
// 释放申请的设备资源
    put_disk( zombotany_blkdev_disk);
// 清除请求队列
    blk_cleanup_queue( zombotany_blkdev_queue);
}


module_init( zombotany_blkdev_init);// 声明模块的入口
module_exit( zombotany_blkdev_exit);// 声明模块的出口
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
