【开发教程5】开源蓝牙心率防水运动手环-电池电量检测

蓝牙心率防水运动手环
——疯壳·智能穿戴开发系列
电池电量检测

1 ADC 简介

ADC（Analog-to-Digital Converter），模/数转换器或者模数转换器，是指将连续变化的模拟信号转换为离散的数字信号的器件。
我们 DA14580 集成一个高速超低功耗的 10 位通用模数转换器。可以工作于单端模式也可以工作于差分模式。ADC 模块有一个 1.2V 的电压校准器，作为满量程的参考电压。
该 ADC 模块是 10 位动态模数转换，转换时间为 65ns；最大的采样率为3.3MHz；超低功耗(在 100KHz 的采样速率下典型供电电流为 5uA)；有单端与差分两个输入比例；有 4 个单端或者 2 个差分输入通道；电池检测功能；斩波器功能；偏移和零刻度调整；公共端模式输入电平调整。
由于电池电压与其放电时长成负相关关系，我们就可以通过 DA14580 的 ADC测量电池电压，直接判断我们所使用的电池剩余电量大小。

2 硬件设计

本次 DA14580 采用 P01 脚直接测量电源电压。

图 1

3 软件设计

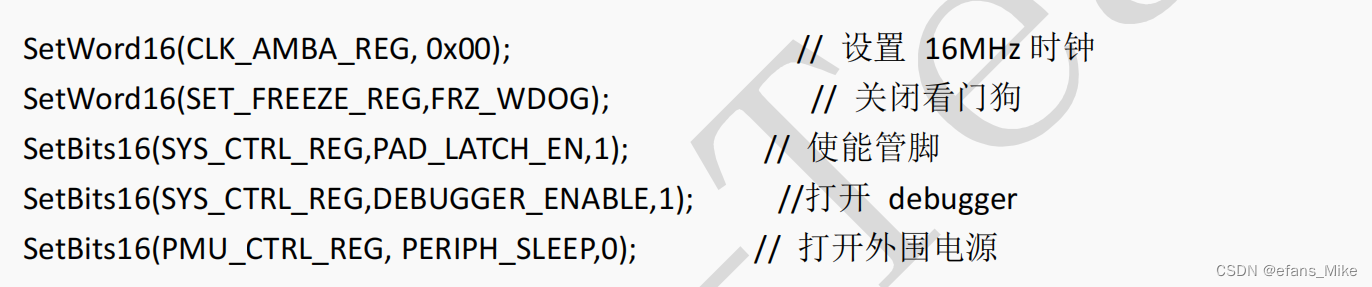

软件开始，第一步要进行的是系统初始化。

由于我们要使用串口打印，就要配置我们要使用的串口。首先，要点调用GPIO_ConfigurePin(UART2_GPIO_PORT, UART2_TX_PIN, OUTPUT, PID_UART2_TX,false) GPIO_ConfigurePin(UART2_GPIO_PORT, UART2_RX_PIN, INPUT, PID_UART2_RX, false)配置我们使用的串口管脚，然后使用 SetBits16(CLK_PER_REG, UART2_ENABLE,1) 来使能我们要使用的串口 2 ，最后调用uart2_init(UART2_BAUDRATE,UART2_DATALENGTH)初始化串口。完成以上的 3 个流程，就可以通过串口打印信息了。

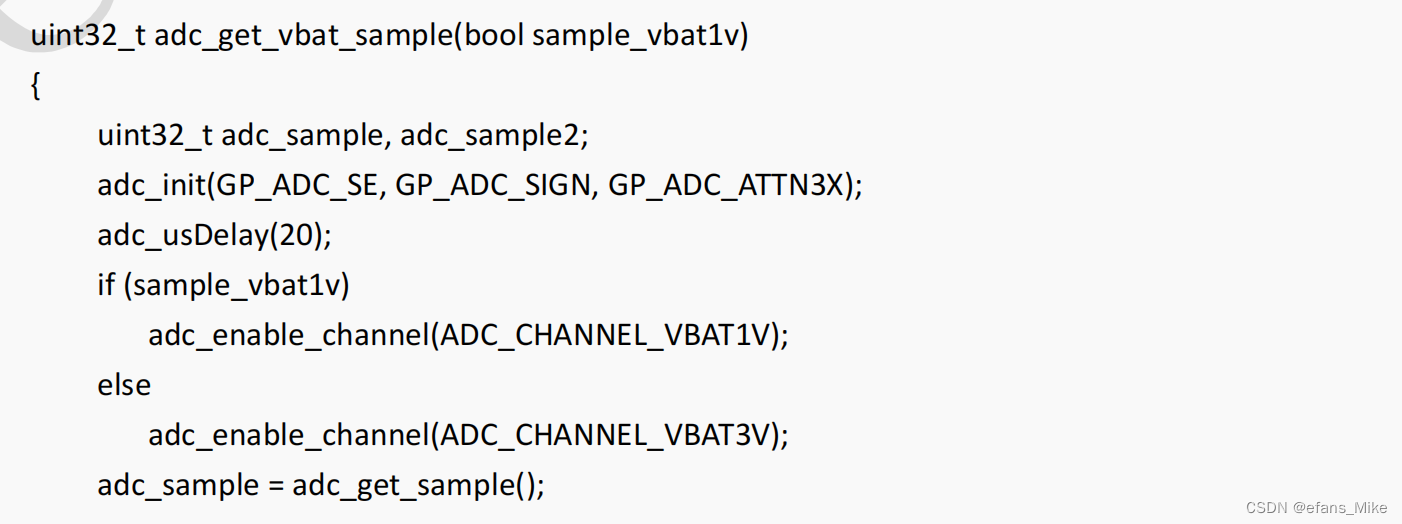

关于 ADC 采集电压，主要是调用下边的函数

在这个函数中，首先是采用 adc_init(uint16_t mode, uint16_t sign, uint16_tattn)，对 ADC 进行初始化。第一个参数 mode 是 ADC 模式选择，0 表示差分模式，GP_ADC_SE(0x800)表示单端模式，我们采用的是 GP_ADC_SE，单端模式。第二个参数 sign,0 表示默认模式，这里用P_ADC_SIGN(0x0400)，选择通过相反的ADC 符号获取两个采样值来取消内部的偏置电压。最后的参数 attn 设置输入最大电压值，0 对应 1.2v，这里选 GP_ADC_ATTN3X(0x0002)对应 3.6v。
完成 ADC 初始化后，就要使能相关的 ADC 通道。adc_enable_channel(uint16_t input_selection)，本次使用的是通道 ADC_CHANNEL_VBAT3V。

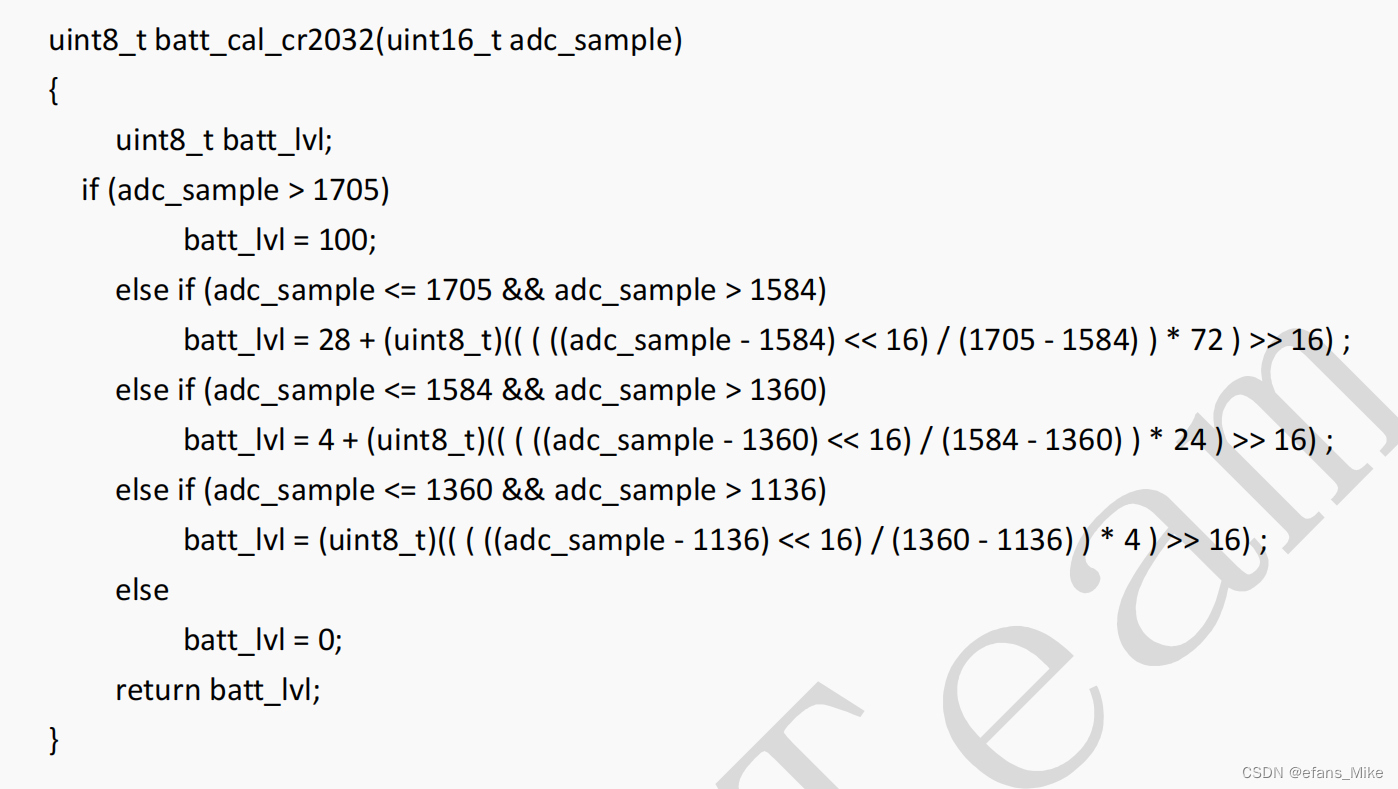

完成 ADC 的初始化和通道使能后，就可以调用 adc_get_sample(void)获取数字电压。
