OSPF多区域

为什么有多区域

如果一个区域的规模很大，即设备数量多，链路数量多，会产生以下问题

1. 数的规模大，SPF算法会消耗更多的CPU资源
2. 任何链路状态改变产生的1类、2类LSA的更新后都需要在整个区域内泛洪
3. 路由数量的过多会导致LSDB非常庞大，占用大量的存储空间，增加设备负担
4. 网络规模太大，拓扑结构发生的概率也在增大，出现故障的几率也在增大

多区域的作用

Ospf把整个路由域划分为以多个区域为单位的SPF算法（划分为多个树），区域之间互不影响。

区域内的路由器只需要维护自己单个区域内的路由，SPF路由计算更快。

减少区域泛洪的影响，继而减少LSDB的大小及计算开销

多区域如何划分

多区域将网络划分为两层的区域结构：

一层为骨干区域，即area 0

二层为非骨干区域，即非area 0

注意：area 0 有且只有一个，并且要连续，非骨干区域必须要和骨干区域直接相连

路由器角色

IR：区域内部路由器

1. 所有接口都属于同一区域的路由器

ABR：区域边界路由器

1. 链接多个区域，并且至少有一个活动的接口属于区域0的路由器
2. 配置了vlink的路由器（vlink后续讲解）

区域间/内路由如何计算

区域间路由通过三类LSA进行计算，区域内路由通过一类、二类LSA计算

1. 由ABR将自身直连区域的区域内路由转化成其它直连区域的3类LSA，完成区域间路由的计算
2. ABR将区域0中的3类转化为其他非骨干区域的3类（非骨干将三类传到区域0，区域0再更改LSA信息传到其它非骨干区域）

区域间路由计算的方法

Cost = 自身到ABR的开销 + ABR到路由的开销

Next-hop = 自身到ABR的下一跳

多区域防环机制

1、所有的非骨干区域去访问其它区域，都必须经过骨干区域做中转（骨干区域固定为0）

2、不是ABR，不会产生三类LSA

3、从骨干区域传来的三类LSA不会再传回骨干区域

（单区域防环通过SPF算法实现）

---

Vlink

网络中存在的问题

1、OSPF由于单点故障导致Araea 0被分割

2、由于网络割接，进行网络合并，导致非骨干区域没有和骨干区域相连

通过Vlink技术来解决问题

1、可以用来修复不连续的骨干区域

2、将非骨干区域和骨干区域直接相连

Vlink基本概念

1、只要创建了Vlink的路由器，就可以成为ABR

2、虚拟链路Vlink永远属于区域0

3、Vlink只可以在非骨干区域创建，并且只能跨越一个非骨干区域

4、Vlink可以创建多个

5、特殊区域不能创建Vlink

6、Vlink可以做骨干区域的备份

注意：要避免使用Vlink技术，因为Vlink会增加网络的复杂性

Vlink特性

1. Vlink上可以传递1/2/3/4类型的LSA，其它类型不传递
2. Vlink有正常的OSPF邻居关系，周期性发送Hello及LSA刷新（Hello失效时间内没收到，Vlink会Down）
3. Vlink设计不足会导致网络出现环路

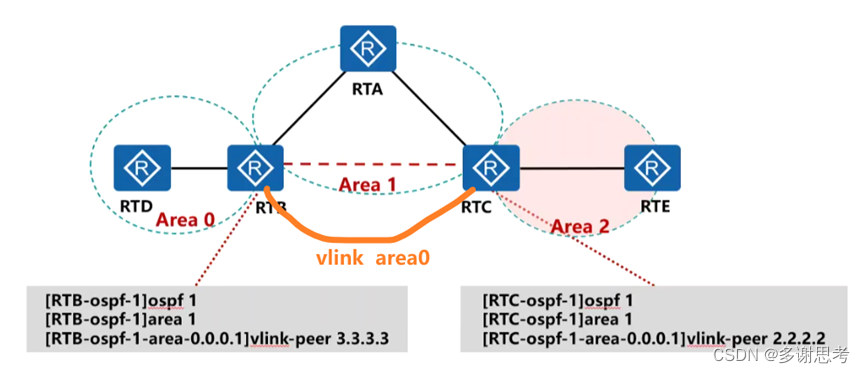

Vlin配置

Vlink-peer 对端的router-id
