• Chapter006-FPGA学习之LCD显示

    作为嵌入式的核心输出手段之一，LCD屏幕在嵌入式领域内也有较高的地位，最基础的内容就是显示图片、字符、触摸控制，顺序学习就需要从底开始，首当其冲的就是LCD屏幕显示。

    硬件原理

    在正点原子开发板中，LCD使用的接口为RGB LCD接口，接口的内容包括以下几部分：
    在这里插入图片描述

    原理图如下：
    RGB LCD接口原理：
    在这里插入图片描述
    LCD屏原理图：
    在这里插入图片描述

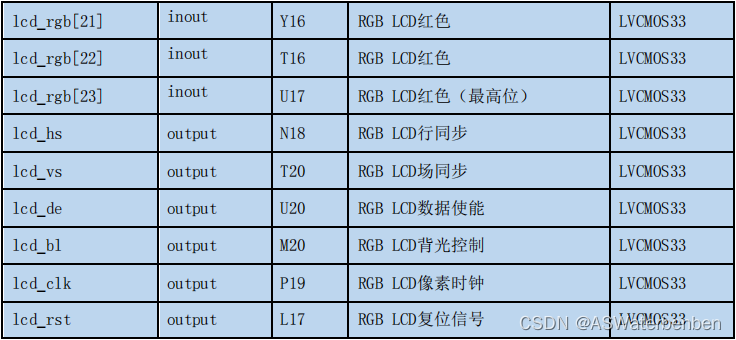

    对应引脚列表如下：
    在这里插入图片描述
    在这里插入图片描述

    设计目标

    在屏幕上显示背景色、图片、字符；
    背景色设置为深蓝
    图片设置如下：
    请添加图片描述
    字符设置：爱思瓦特奔奔

    模块分析
    由于使用的LCD屏幕型号较多，且型号是用R7、G7、B7三个点的电阻判定，当这三个点为高阻态模式时，即可根据这几个脚的电平判定屏幕型号。
    显示需要红绿蓝各8根线、使能线、列同步信号线、行同步信号线、像素时钟线；
    为保证图片刷新率【1秒刷新多少张图片，刷新越多流畅度越高】，像素时钟需要根据总像素点数量计算，像素点【分辨率长×宽的总数】，故像素时钟设置为：目标刷新率（假设60Hz）×单张图片像素点（800×480）= 60×800×480 = 23040000Hz 约为23MHz。
    屏幕每行刷新的时序图如下：
    在这里插入图片描述
    上述操作在不同行实现，重复总行数次后，即可显示图片，总图片显示时序如下所示：
    在这里插入图片描述
    VBP、VFP、HBP和HFP可以理解为屏幕的黑边，如下所示：
    在这里插入图片描述
    底层模块
    所以需要设计的底层模块如下所示：
    1、ID识别模块（识别屏幕的ID，判定屏幕的分辨率和尺寸）【re_id.v】
    2、像素时钟生成模块（为图像刷新提供时钟）【clk_div.v】
    3、显示驱动模块（将图片数据转换为驱动RGB_LCD的信号）【lcd_driver.v】
    4、显示内容模块（构建需要显示的图片数据）【lcd_display.v】

    上层模块
    输入：
    时钟
    复位
    输出：
    RGB_LCD接口引脚

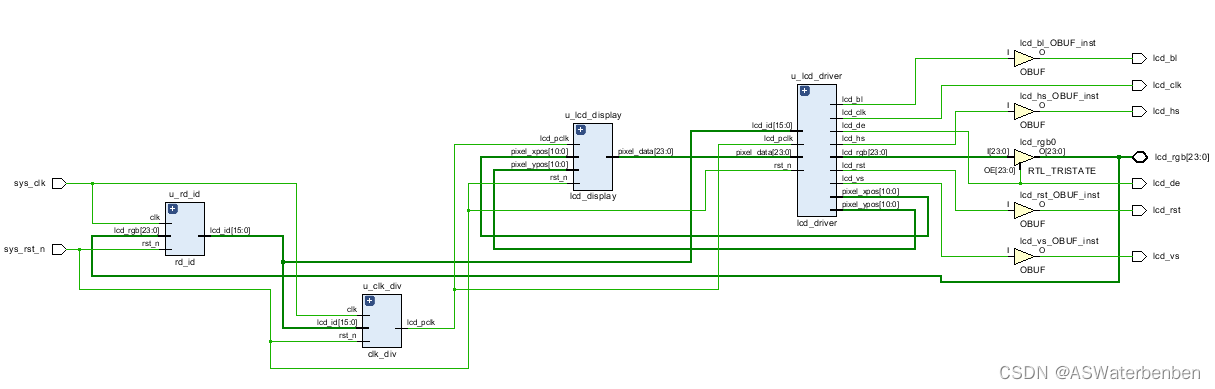

    模块原理图如下所示：
    在这里插入图片描述

    代码编辑

    Verilog语言的代码包括以下几个部分：
    一个用于例化子模块的顶层模块；

    1. ID识别模块【re_id.v】
    2. 像素时钟生成模块【clk_div.v】
    3. 显示驱动模块【lcd_driver.v】
    4. 显示内容模块【lcd_display.v】

    顶层模块相关代码

    顶层模块代码（lcd_rgb_colorbar.v）：

    `timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/07/17 22:53:15
// Design Name:
// Module Name: lcd_rgb_colorbar
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module lcd_rgb_colorbar(
    input sys_clk, //系统时钟
    input sys_rst_n, //系统复位

    //RGB LCD 接口
    output lcd_de, //LCD 数据使能信号
    output lcd_hs, //LCD 行同步信号
    output lcd_vs, //LCD 场同步信号
    output lcd_bl, //LCD 背光控制信号
    output lcd_clk, //LCD 像素时钟
    output lcd_rst, //LCD 复位
    inout [23:0] lcd_rgb //LCD RGB888 颜色数据
    );

//wire define
wire    [15:0]  lcd_id ;    //LCD 屏 ID
wire            lcd_pclk ;  //LCD 像素时钟

wire    [10:0]  pixel_xpos; //当前像素点横坐标
wire    [10:0]  pixel_ypos; //当前像素点纵坐标
wire    [10:0]  h_disp ;    //LCD 屏水平分辨率
wire    [10:0]  v_disp ;    //LCD 屏垂直分辨率
wire    [23:0]  pixel_data; //像素数据
wire    [23:0]  lcd_rgb_o ; //输出的像素数据
wire    [23:0]  lcd_rgb_i ; //输入的像素数据

//*****************************************************
//****              main code
//*****************************************************

//像素数据方向切换
assign lcd_rgb = lcd_de ? lcd_rgb_o : {24{1'bz}};
assign lcd_rgb_i = lcd_rgb;

//读 LCD ID 模块
rd_id u_rd_id(
    .clk (sys_clk ),
    .rst_n (sys_rst_n),
    .lcd_rgb (lcd_rgb_i),
    .lcd_id (lcd_id )
    );

//时钟分频模块
clk_div u_clk_div(
    .clk (sys_clk ),
    .rst_n (sys_rst_n),
    .lcd_id (lcd_id ),
    .lcd_pclk (lcd_pclk )
    );

//LCD 显示模块
lcd_display u_lcd_display(
    .lcd_pclk (lcd_pclk ),
    .rst_n (sys_rst_n ),
    .pixel_xpos (pixel_xpos),
    .pixel_ypos (pixel_ypos),
    .pixel_data (pixel_data)
    );

//LCD 驱动模块
lcd_driver u_lcd_driver(
    .lcd_pclk (lcd_pclk ),
    .rst_n (sys_rst_n ),
    .lcd_id (lcd_id ),
    .pixel_data (pixel_data),
    .pixel_xpos (pixel_xpos),
    .pixel_ypos (pixel_ypos),
    .h_disp (h_disp ),
    .v_disp (v_disp ),

    .lcd_de (lcd_de ),
    .lcd_hs (lcd_hs ),
    .lcd_vs (lcd_vs ),
    .lcd_bl (lcd_bl ),
    .lcd_clk (lcd_clk ),
    .lcd_rst (lcd_rst ),
    .lcd_rgb (lcd_rgb_o )
    );

endmodule
