• 关于图像处理和Python深度学习的教程：第一部分

    介绍

    在这篇文章中，我们将学习如何执行图像处理。在整篇文章中，我们使用到的库是Scikit Image。

    基础知识

    1、什么是图像？

    图像数据可能是文本之后最常见的数据。那么，电脑如何理解你在埃菲尔铁塔前的自拍呢？

    它使用一个称为像素的小正方形网格。像素覆盖一个小区域，并具有表示颜色的值。图像中的像素越多，其质量越高，存储所需的内存越多。

    就是这样。图像处理主要是处理这些单独的像素（有时是像素组），以便计算机视觉算法可以从中提取更多信息。

    2、NumPy和Skimage的图像基础

    在Matplotlib和Skimage中，图像都作为NumPy ndarray加载。

    1. from skimage.io import imread  # pip install scikit-image
    2.
    3. image = imread("images/colorful_scenery.jpg")
    4.
    5. >>> type(image)
    6. numpy.ndarray

    NumPy数组带来灵活性、速度和力量。图像处理也不例外。

    Ndarrays可以轻松检索图像的一般详细信息，例如图像的尺寸：

    1. >>> image.shape
    2. (853, 1280, 3)
    3.
    4. >>> image.ndim
    5. 3
    6.
    7. # The number of pixels
    8. >>> image.size  # 853 * 1280 * 3
    9. 3275520

    我们的图像高度为853像素，宽度为1280像素。第三维表示RGB（红、绿、蓝）颜色通道的值。最常见的图像格式是3D。

    你可以通过常规NumPy索引检索单个像素值。下面，我们尝试索引图像以检索三个颜色通道中的每一个通道：

    1. red = image[:, :, 0]
    2.
    3. compare(image, red, "Red Channel of the Image", cmap_type="Reds_r")
    1. green = image[:, :, 1]
    2.
    3. compare(image, green, "Green Channel of the Image", "Greens_r")
    1. blue = image[:, :, 2]
    2.
    3. compare(image, blue, "Blue Channel of the Image", "Blues_r")

    0表示红色，1表示绿色，2表示蓝色通道-非常简单。

    创建了两个函数，show和compare，它们显示一个图像或并排显示其中两个进行比较。在整个教程中，我们将广泛使用这两个函数。

    按照约定，ndarray的第三维用于颜色通道，但并不总是遵循此约定。Skimage通常提供参数来指定这种行为。

    图像与通常的Matplotlib绘图不同。它们的原点不位于左下角，而是位于左上角的位置（0，0）。

    >>> show(image, axis=True)

    当我们在Matplotlib中绘制图像时，轴表示像素的顺序，但我们通常会隐藏它们。

    3、常见转换

    我们将要执行的最常见的图像转换是将彩色图像转换为灰度。许多图像处理算法需要灰度图像。因为颜色不是图片的定义特征，没有它，计算机仍然可以提取足够的信息。

    1. from skimage.color import rgb2gray
    2.
    3. image = imread("images/grayscale_example.jpg")
    4. # Convert image to grayscale
    5. gray = rgb2gray(image)
    6.
    7. compare(image, gray, "Grayscale Image")
    1. >>> gray.shape
    2.
    3. (853, 1280)

    当将图像转换为灰度时，它们会丢失其第三维度-颜色通道。相反，图像数组中的每个单元格现在表示uint8类型的整数。它们的范围从0到255，提供256种灰度。

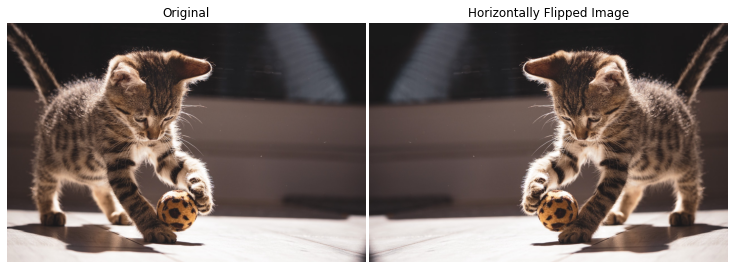

    你还可以使用np.flipud或者np.fliplr之类的NumPy函数，随心所欲地以任何方式操纵图像。

    1. kitten = imread("images/horizontal_flip.jpg")
    2. horizontal_flipped = np.fliplr(kitten)
    3.
    4. compare(kitten, horizontal_flipped, "Horizontally Flipped Image")
    1. ball = imread("images/upside_down.jpg")
    2.
    3. vertically_flipped = np.flipud(ball)
    4.
    5. compare(ball, vertically_flipped, "Vertically Flipped Image")

    在“颜色”模块中，你可以找到许多其他变换函数来处理图像中的颜色。

    4、颜色通道直方图

    有时，查看每个颜色通道的强度有助于了解颜色分布。我们可以通过切片每个颜色通道并绘制它们的直方图来实现这一点。以下是执行此操作的函数：

    1. def plot_with_hist_channel(image, channel):
    2.
    3.     channels = ["red", "green", "blue"]
    4.     channel_idx = channels.index(channel)
    5.     color = channels[channel_idx]
    6.
    7.     extracted_channel = image[:, :, channel_idx]
    8.
    9.     fig, (ax1, ax2) = plt.subplots(
    10.         ncols=2, figsize=(18, 6)
    11.     )
    12.
    13.     ax1.imshow(image)
    14.     ax1.axis("off")
    15.
    16.     ax2.hist(extracted_channel.ravel(), bins=256, color=color)
    17.
    18.     ax2.set_title(f"{channels[channel_idx]} histogram")

    除了Matplotlib的一些细节之外，你还应该注意hist函数的调用。提取颜色通道及其数组后，我们将其展平为1D数组，并将其传递给hist函数。

    bin数量应该是256个，每个像素值对应一个-0表示黑色，255表示完全白色。

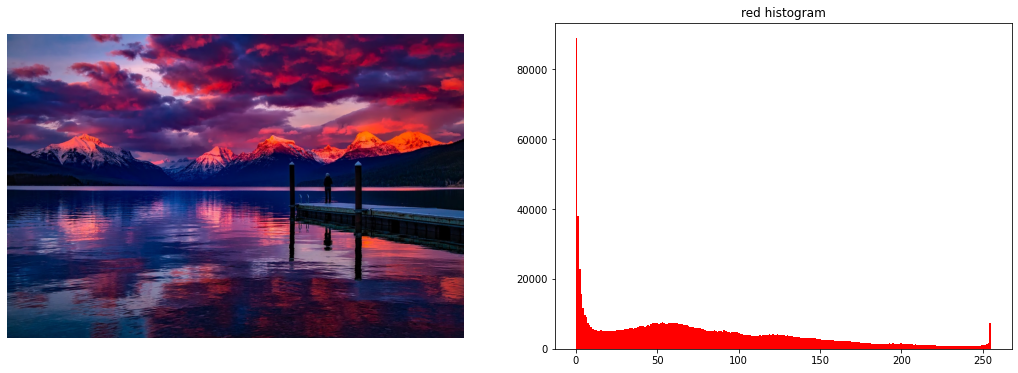

    让我们使用彩色风景图像：

    1. colorful_scenery = imread("images/colorful_scenery.jpg")
    2.
    3. plot_with_hist_channel(colorful_scenery, "red")
    >>> plot_with_hist_channel(colorful_scenery, "green")
    >>> plot_with_hist_channel(colorful_scenery, "blue")

    还可以使用直方图在将图像转换为灰度后找出图像中的亮度：

    1. gray_color_scenery = rgb2gray(colorful_scenery)
    2.
    3. plt.hist(gray_color_scenery.ravel(), bins=256);

    大多数像素的值较低，因为景物图像较暗。

    我们将在以下部分探讨直方图的更多应用。

    过滤器

    1、手动阈值

    现在，我们来看看有趣的东西——过滤图像。我们将学习的第一个操作是阈值化。让我们加载一个示例图像：

    1. stag = imread("images/binary_example.jpg")
    2.
    3. >>> show(stag)

    阈值分割在图像分割、目标检测、边缘或轮廓提取等方面有着广泛的应用，它主要用于区分图像的背景和前景。

    阈值处理在高对比度灰度图像上效果最好：

    1. # Convert to graysacle
    2. stag_gray = rgb2gray(stag)
    3.
    4. >>> show(stag_gray)

    我们将从基本的手动阈值设置开始，然后转到自动阈值设置。

    首先，我们查看灰度图像中所有像素的平均值：

    1. >>> stag_gray.mean()
    2.
    3. 0.20056262759859955

    请注意，通过将所有灰度图像的值除以256，上述灰度图像的像素在0和1之间归一化。

    我们得到的平均值为0.2，这为我们提供了可能要使用的阈值的初步想法。

    现在，我们使用这个阈值来进行掩码操作。如果像素值低于阈值，否则其值将变为0-黑色或1-白色。换句话说，我们得到一个黑白二值图像：

    1. # Set threshold
    2. threshold = 0.35
    3. # Binarize
    4. binary_image = stag_gray > threshold
    5.
    6. compare(stag, binary_image, "Binary image")

    在这个版本中，我们可以更清楚地区分鹿的轮廓。我们可以反转遮罩，使背景变为白色：

    1. inverted_binary = stag_gray <= threshold
    2.
    3. >>> compare(stag, inverted_binary, "Binary image inverted")

    2、阈值-全局

    虽然尝试不同的阈值并观察它们对图像的影响可能很有趣，但我们通常使用比我们的眼球估计更稳健的算法来执行阈值分割。

    有很多阈值算法，所以可能很难选择一种。在这种情况下，skimage具有try_all_threshold函数，该函数在给定的灰度图像上运行七种阈值算法。让我们加载一个示例并进行转换：

    1. flower = imread("images/global_threshold_ex.jpg")
    2.
    3. flower_gray = rgb2gray(flower)
    4.
    5. compare(flower, flower_gray)

    我们将看看是否可以使用阈值优化郁金香的特征：

    1. from skimage.filters import try_all_threshold
    2.
    3. fig, ax = try_all_threshold(
    4.     flower_gray, figsize=(10, 8), verbose=False
    5.   )

    正如你所看到的，一些算法在这张图像上工作得更好，而其他算法则很糟糕。otsu算法看起来更好，所以我们将继续使用它。

    在这一点上，我想提请你注意郁金香的原始图像：

    >>> show(flower)

    图像背景不均匀，因为有太多光线从后面的窗口射进来。我们可以通过绘制灰色郁金香的直方图来证实这一点：

    >>> plt.hist(flower_gray.ravel(), bins=256);

    正如预期的那样，大多数像素的值都位于直方图的远端，这证实了它们大部分都是明亮的。

    为什么这很重要？根据图像的亮度，阈值算法的性能也会发生变化。因此，阈值算法通常有两种类型：

    1. 全局-适用于具有均匀、统一背景的照片

    2. 局部-用于不同图片区域中具有不同亮度级别的图像。

    郁金香图像属于第二类，因为右侧部分比另一半亮得多，使其背景不均匀。我们不能在其上使用全局阈值算法，这就是为什么try_all_threshold中所有算法的性能都很差的原因。

    稍后我们将回到郁金香示例和局部阈值。现在，我们将加载另一个亮度更精确的实例，并尝试自动设置阈值：

    1. spiral = imread("images/otsu_example.jpg")
    2. spiral_gray = rgb2gray(spiral)
    3.
    4. compare(spiral, spiral_gray)

    我们将在Skimage中使用通用的全局阈值算法threshold_otsu：

    1. from skimage.filters import threshold_otsu
    2.
    3. # Find optimal threshold with `threshold_otsu`
    4. threshold = threshold_otsu(spiral_gray)
    5.
    6. # Binarize
    7. binary_spiral = spiral_gray > threshold
    8.
    9. compare(spiral, binary_spiral, "Binarized Image w. Otsu Thresholding")

    它工作得更好！

    3、阈值-局部

    现在，我们将使用局部阈值算法。

    局部算法不关注整个图像，而是关注像素邻域，以解释不同区域的亮度不均匀。skimage中常见的局部算法为threshold_local函数：

    1. from skimage.filters import threshold_local
    2.
    3. local_thresh = threshold_local(flower_gray, block_size=3, offset=0.0002)
    4.
    5. binary_flower = flower_gray > local_thresh
    6.
    7. compare(flower, binary_flower, "Tresholded flower image")

    你必须使用offset参数来找到符合你需要的最佳图像。offset是从局部像素邻域的平均值中减去的常数。该“像素邻域”由local_threshold中的block_size参数确定，该参数表示算法在每个方向上围绕每个点查看的像素数。

    显然，同时调整offset和block_size是一个缺点，但局部阈值是唯一比手动或全局阈值产生更好结果的选项。

    让我们再举一个例子：

    1. from skimage.filters import threshold_local
    2.
    3. handwriting = imread("images/chalk_writing.jpg")
    4. handwriting_gray = rgb2gray(handwriting)
    5.
    6. # Find optimal threshold using local
    7. local_thresh = threshold_local(handwriting_gray, offset=0.0003)
    8.
    9. # Binarize
    10. binary_handwriting = handwriting_gray > local_thresh
    11.
    12. compare(handwriting, binary_handwriting,
    13.         "Binarized image with local thresholding")

    正如你所看到的，经过阈值处理后，黑板上的笔迹更加精细。

    4、边缘检测

    边缘检测在很多方面都很有用，例如识别对象、从中提取特征、对其进行计数等等。

    我们将从基本的Sobel滤波器开始，它在灰度图像中查找对象的边缘。我们将加载一张硬币图片，并对其使用Sobel滤波器：

    1. from skimage.filters import sobel
    2.
    3. coins = imread("images/coins_2.jpg")
    4. coins_gray = rgb2gray(coins)
    5.
    6. coins_edge = sobel(coins_gray)
    7.
    8. compare(coins, coins_edge, "Images of coins with edges detected")

    sobel很直截了当；你只需在灰色图像上调用它即可获得如上所述的输出。我们将在后面的部分中看到Sobel的更复杂版本。

    5、平滑

    另一种图像过滤技术是平滑。许多像下面的鸡一样的图像可能包含随机噪声，而对ML和DL算法没有任何有价值的信息。

    例如，鸡周围的毛发会给图像添加噪声，这可能会使ML模型的注意力偏离主要对象本身。在这种情况下，我们使用平滑来模糊噪声或边缘并降低对比度。

    1. chickens = imread("images/chickens.jpg")
    2.
    3. >>> show(chickens)

    高斯平滑是最流行和最强大的平滑技术之一：

    1. from skimage.filters import gaussian
    2.
    3. smoothed = gaussian(chickens, multichannel=True, sigma=2)
    4.
    5. compare(chickens, smoothed, "An image smoothed with Gaussian smoothing")

    你可以通过调整sigma参数来控制模糊的效果。如果你正在处理RGB图像，请不要忘记将multichannel设置为True。

    如果图像分辨率太高，平滑效果可能肉眼看不到，但仍然有效。

    ☆ END ☆
