Revit中如何让“柱子剪切墙”三种方法实现

　　我们发现，目前revit修改选项卡下的“剪切”功能无法让柱剪切墙体，今天我们就一起来探讨在revit中如何让柱子剪切墙(当我们需要让柱子剪切墙时)。

　　目前主要有以下几种方式：

　　方法一：适合于刚开始绘制柱、墙时

　　①在绘制墙体时只绘制到相应柱子轮廓边缘，如图1所示。





　　对于“建筑柱”，可能一开始会与墙体自动连接如图2所示





　　②此时需要在“修改”选项卡下“几何面板”面板中单击“取消连接几何图形”命令，选中该“建筑柱”，最终效果如图3所示。





　　方法二：适合于极少数情况需要柱剪切墙时

　　采用revit中的“拆分图元”工具

　　①在“修改”选项卡下“修改”面板中单击“拆分图元”命令，不勾选上下文选项卡中的【□删除内部线段】,将墙体拆分成两段，如图4所示。





　　然后分别拖拽墙体的端点至柱子两边，对于结构柱，至此就能得到想要的效果，对于建筑柱。

　　接着按照方法一中的步骤②执行即可。

　　方法三：适用于安装了相应插件需要少量和批量柱剪切墙时

　　采用橄榄山插件中的“柱切墙”命令

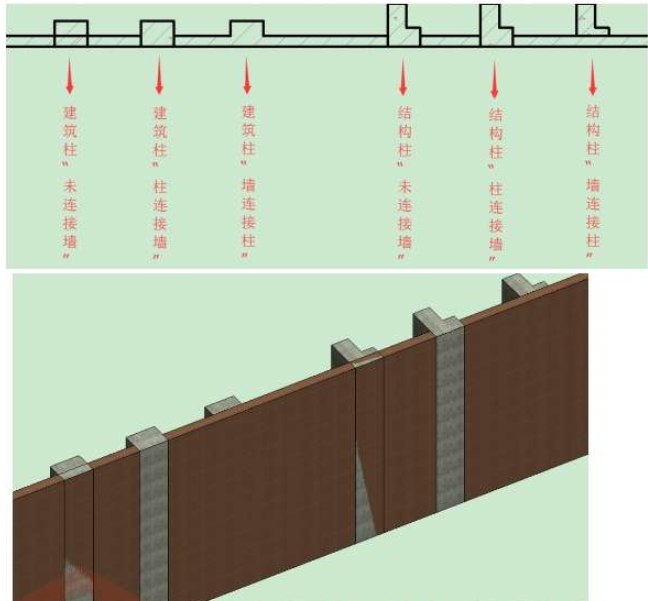

　　在【橄榄山模块】选项卡下【模型批量修改工具】面板中单击“柱切墙”命令【柱切墙】，依次选中如图5所示各种情况下的柱(各种柱子与墙的连接关系需要用到【修改】选项卡下【几何图形】面板中的【连接几何图形】、【取消连接几何图形】与【切换连接顺序】命令)





　　然后在上下文选项卡中单击“完成”☑多个完成/取消，如图6所示。





---
