《WEBGL编程指南》练习记录（一）

0、点点！

是第二章的点点！！好好玩喔！！！

因为键盘上的 - 键不太好使所以有时候敲变量名有点痛0 0、

需要解决的问题：

1. 锯齿有点严重（在下一个练习中使用了两倍宽高的canvas =。=）
2. shader 调试不太方便（在刚开始总有一些意想不到的问题）

1、点点和线线！

模拟了逻辑函数的迭代过程！左边是离散值连线，右边是左边收敛值的散点图。
（考虑到之后做局部放大的分形效果展示，应该会有大量的数据和计算，所以试着用webgl写哩）

但是同一个canvas不会有两个上下文环境，所以坐标轴用额外的svg叠在下面实现了。

注：Svg动态创建元素需要包含命名空间规则的NS后缀的Dom API createElementNS，新建该元素的各个属性也使用NS后缀的 setAttributeNS

这里的收敛值计算得比较简单，因为已知了左侧的离散值会规律地收敛到某个或多个值，所以直接取了最符合偏差值的原数值，没有做另外的拟合。

2、 是融球哒！

融球公式：∑ (r² / (x² + y²)) < N

我准备给背景添加那种很潮流的叉叉，所以先写了这样的逻辑：

if( x > 400.0 && x < 1400.0 && y > 500.0 && // 背景范围
(mod(x, GAP) > PADDING) &&  (mod(y, GAP) > PADDING) && // 控制每个叉叉的间距
((mod((y - x)/ GAP - 1., 2.) < BIOS) || (mod(y + x, GAP * 2.) < BIOS))){ // 叉叉的xy关系
      float g =  max(1. - y / HEIGHT / 2., x / WIDTH * 1.1) - 0.1;// 那种渐变的感觉
      gl_FragColor = vec4(g,g,g,1.0);
}
1
2
3
4
5
6

然后这个叉叉就。。。歪了 (｡-ω-)-ω-)-ω-)、——ヾ(´▽｀;)ゝ

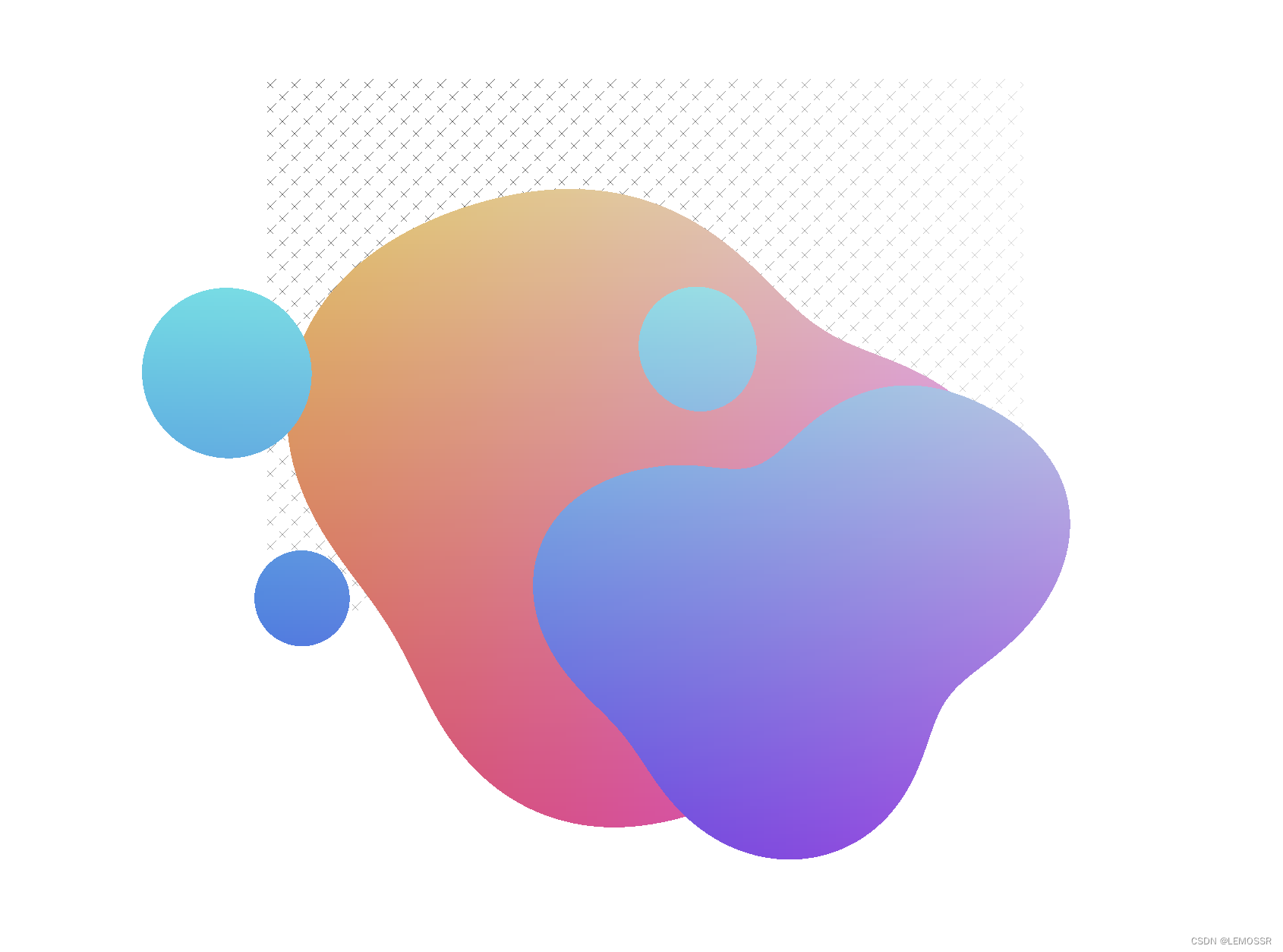

xy给了偏差值之后调参了大约是这样子的：

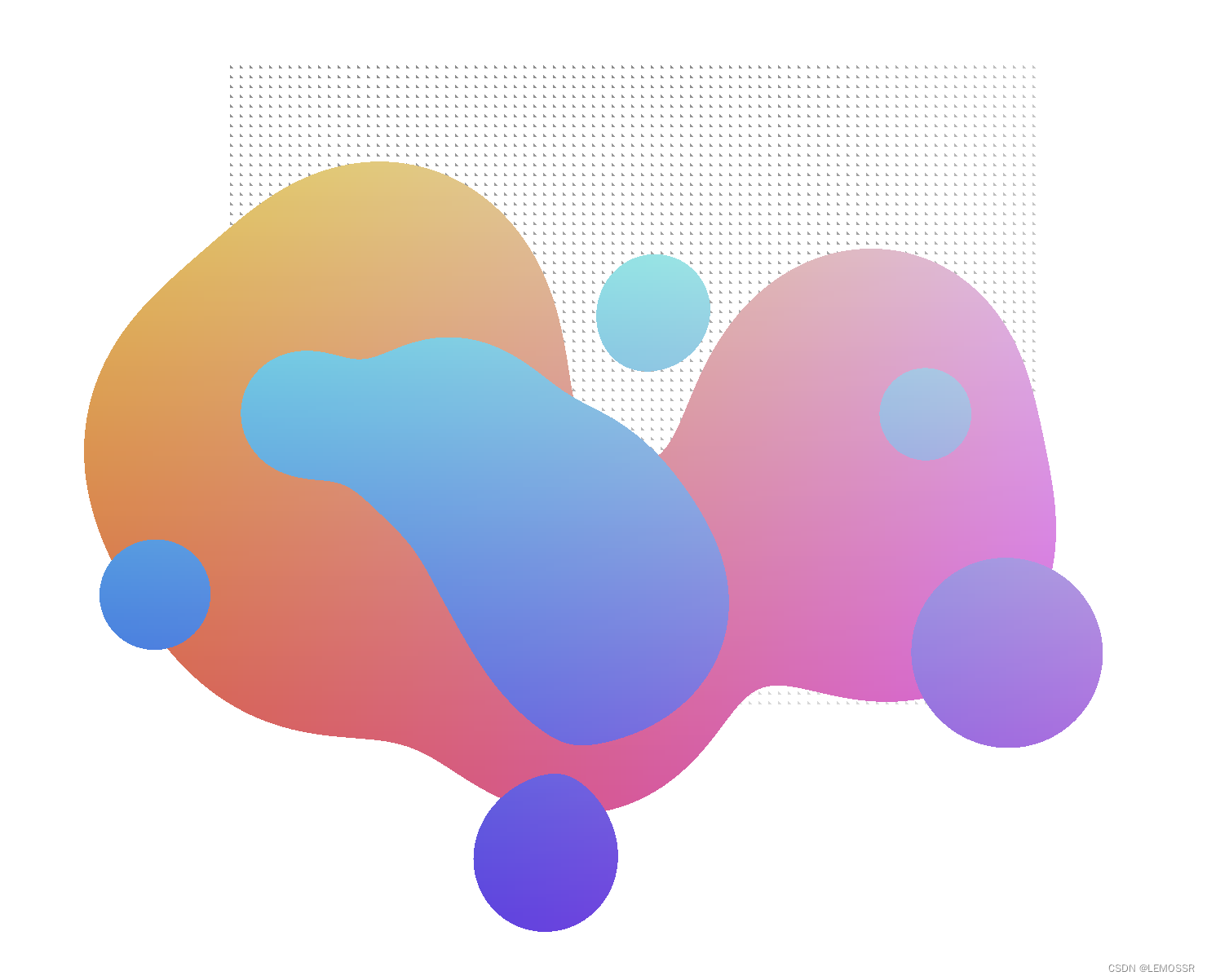

然后我想加上那种渐变的点阵，画圆的时候意识到单纯的mod取余计算是不正确的（每个维度各漏掉了一半，如果单位图样是圆，就只有第一象限的1/4圆）

所以我加上了其余的三个象限：

float DOT = 32.;
float dott = 158.;
float xb = mod(x,DOT);float mxb = DOT- mod(x,DOT);
float yb = mod(y,DOT);float myb = DOT- mod(y,DOT);
float xbb = xb*xb; float xmm = mxb*mxb;
float ybb = yb*yb; float ymm = myb*myb;
if(xbb+ybb < dott || xmm+ybb < dott || xbb+ymm < dott || xmm+ymm < dott ){
	float b = x/WIDTH*2.;
	gl_FragColor = vec4(b,b,b,1.0);
}
// 在我写出这样的代码的瞬间，我的命名，我的代码规范，和一些其他的可读性的品德，
// 都在急切的求知求得的过程中短暂地丢失了
1
2
3
4
5
6
7
8
9
10
11
12

后记：在逛一些绘制几何的文章的时候，看到类似的重复图元可以将坐标扩大整数倍后取小数，就可以得到在当前单元的相对位置，很方便。（而且在写的时候感觉取余的算法比较受限）

另：还没有深入研究各种图元的表达方式，所以写的表达式感觉不太优雅。

然后是想要加其他的UI上去，所以添加了会随时间旋转和变大小的三角形：

这个主要是练习二维变换矩阵，刚开始写的时候鬼畜了，后来想起来闫老师说过变换是基于原点的，所以要先平移到原点进行大小和旋转变换之后再回去(づ ●─● )づ，然后就写好了。

在尝试使用多个着色器进行切换的时候遇到了Vertex buffer is not big enough for the draw call 的问题，找了蛮多资料之后确定了原因：
切换着色器之后要重新绑定缓冲区。
然后就修好了(￣ω￣;)。。

然后想要旋转三角形是背景的一部分，不应该遮挡主体，而之前融球和背景其实是从后往前一层一层覆盖画的（会很浪费），所以要调整 shader 的绘制顺序。

在调整层级的过程中，发现 discard舍弃片元会无视gl_fragColor的赋值；在叠加层级的过程中，对于满屏绘制的 shader，对非主体的背景色赋值 alpha = 0. 依然会有问题，需要执行discard。

留下一个问题：为什么 alpha = 0. 的透明色依然无法做到透出下层内容？这样的表现是否与缓冲区颜色相关？我尝试使用清除缓冲区的gl.clearColor指定透明颜色，似乎达到了目标效果，但是 rAF 的动画完全阻塞了，我的程序变成了静态帧。

最后调整了层级的结果截图：

地址：https://arthur19312.gitee.io 的 metaball 目录。

之后准备进入三维的练习，但是对于二维 sdf 还没有练习和掌握。之后想继续看 102 的几何（其实 101 的后半段看得比较模糊，想过段时间深入体验之后再二刷一下）
