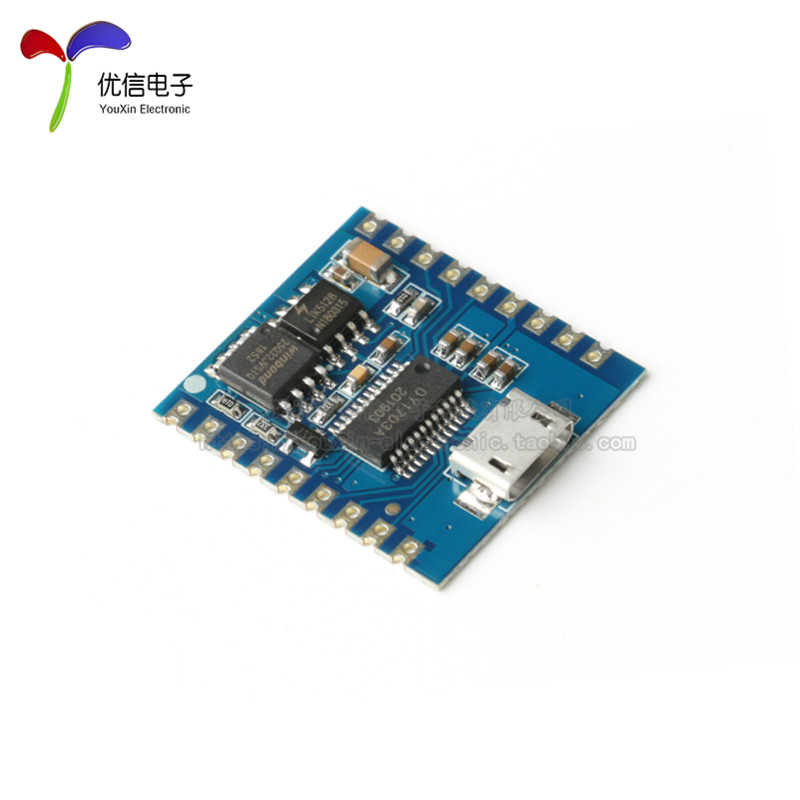

语音播报DY-SV17F

点击图片购买

DY-SV17F简介

DY-SV17F 是一款智能语音模块，集成 IO 分段触发，UART 串口控制，ONE_line 单总线串口控制，标准 MP3 等 7 种工作模式；板载 5W D 类功放，可直接驱动 4Ω，3~5W 喇叭；支持 MP3,WAV 解码格式，板载 32Mbit（4MByte）flash 存储，可通过 USB 数据线连接电脑更新音频文件。
本次将会以IO 分段触发实现语音自动播报

工作模式说明

1. IO 组合模式0：
   单片机控制 I/O 组合触发（低电平有效）指定的曲目后释放（IO0-IO7 恢复高电平），播放完当前曲目停止；播放中途重新触发，播放新的曲目，播放结束停止；若一直触发（不释放电平），循环播放。
2. IO 组合模式 1：
   单片机控制 IO 组合触发（低电平有效）指定的曲目，一直循环播放指定曲目，电平释放（IO0-IO7
   恢复高电平）即停止播放。播放中途释放电平，即刻停止播放。
3. IO 独立模式 0：
   IO0-IO7 独立控制 8 首曲目， IO 触发（低电平有效）指定的曲目后释放（IO0-IO7 恢复高电平），播放完当前曲目停止；播放中途重新触发，播放新的曲目，播放结束停止；若一直触发（不释放电平），循环播放。
4. IO 独立模式 1：
   IO0-IO7 独立控制 8 首曲目，IO 触发（低电平有效）指定的曲目，一直循环播放指定曲目，
   电平释放（IO0-IO7 恢复高电平）即停止播放。播放中途释放电平，即刻停止播放。
5. UART 串口模式：
   通过UART串口发送
   起始码-指令类型-数据长度（n）-数据 1－数据 n－和检验(SM)
   来实现模块的语音播报、上一曲、下一曲等功能。
6. One_line 单总线串口模式：
   通过特定的时序，往模块发送0码或1码的组合实现模块的语音播报、上一曲、下一曲等功能。

下文由Arduino控制DY-SV17F的“IO独立模式0”展开

点击图片购买

IO 独立模式 0

电路配置

上图中的上下拉电阻不可以省略。

接线

按要求把外围电路搭建好

先拔掉Arduino UNO上5V接口的线 然后用USB数据线把DY-SV17F模块连接上电脑，
打开我的电脑，会发现我的电脑中多了一个名称为“U盘”的盘符，空间大小只有不到4M，这就是我们放音频文件的地方，所以要注意音频文件的大小。导入需要播报的音频文件，注意命名格式为“0000X。mp3”其中X为1-8的数字

驱动

一切准备就绪后开始实验
通过改变Arduino UNO的IO口电平来驱动DY-SV17F播报预存的音频文件

由手册可知，IO独立模式是需要把DY-SV17F的8和IO口默认拉高，然后通过拉低某一个IO的口电平来选择播放该IO口对应的音频文件。
那么我们可以通过创建一个函数来专门用于把DY-SV17F的8个IO口拉高

void INIT()
{
  digitalWrite(IO0,HIGH);
  digitalWrite(IO1,HIGH);
  digitalWrite(IO2,HIGH);
  digitalWrite(IO3,HIGH);
  digitalWrite(IO4,HIGH);
  digitalWrite(IO5,HIGH);
  digitalWrite(IO6,HIGH);
  digitalWrite(IO7,HIGH);
  }
1
2
3
4
5
6
7
8
9
10
11

每一次播放完一段音频后都要调用这个初始化函数去拉高所有IO口，使DY-SV17F恢复默认状态
现在来测试播放效果
主函数

void loop() {
  // put your main code here, to run repeatedly:
  Play(1);
  delay(1000);
  Play(2);
  delay(1000);
  Play(3);
  delay(1000);
}
1
2
3
4
5
6
7
8
9

上面是播放DY-SV17F存储内的第1-3个音频文件，每个文件播放间隔1秒钟，
需要播放其它的音频文件只需要更改

Play(X);
1

“X”指需要播放的第几段音频文件。
下面来看看效果
