excel高级绘图技巧100讲（一）-用甘特图来展示项目进度情况

前言

传统的甘特图一般进度条都是在 X 轴的一侧，比如：

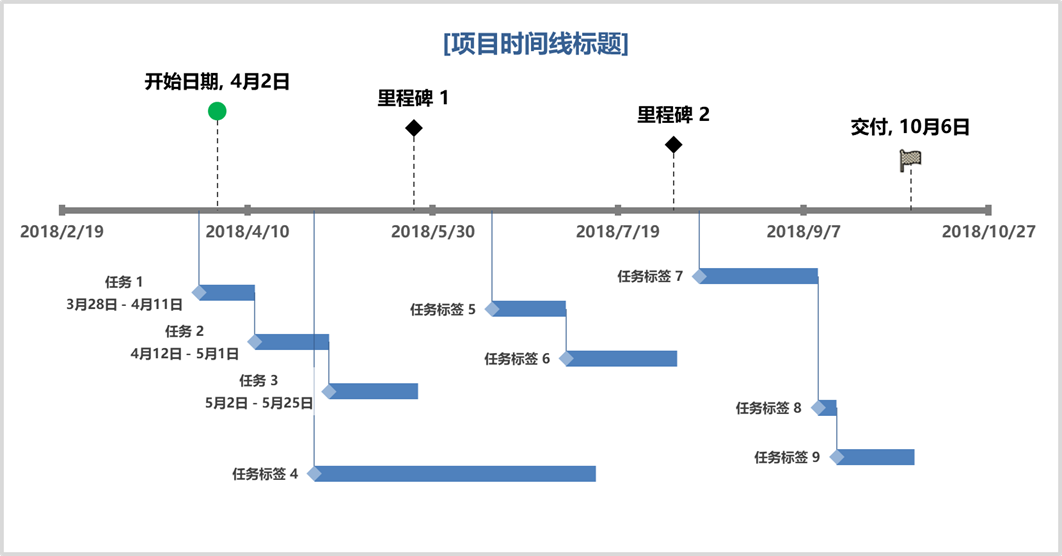

这类甘特图使用「堆积条形图」来进行模拟，那么像这种两侧+里程碑的另类甘特图应该如何制作呢？

看着很像上面的条形图，但是位置更加随意。

并且每个点都可以衍生出横线+竖线，其实这里使用的是散点图+误差线。

数据预处理准备

首先是数据预处理部分，先来观察图表，最明显的数据「日期」。

日期又分为两种，项目起始日期、项目结束日期。

还有另外一个就是图表中的散点的 Y 值，也就是高度。

那么总结下，这份图表最基础的数据字段就有：起始/结束日期、Y 轴高度、任务名称，整理成表格，如下。
