K8S学习之Service实现服务发现原理分析与实践
前言
问题列表
k8s的service解决什么问题？
-
简答
Service为了给客户端提供固定的访问端点，因此在客户端和服务端提供了中间层叫Service，Service名称解析是强依赖于Dns解析组件的，部署完k8s还需要部署CoreDns。
service和pod怎么关联的？
-
简答

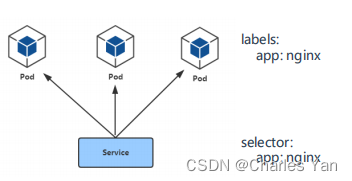

Service 通过标签来选取服务后端，一般配合 ReplicaSet(替换原来的资源 ReplicationController) 或者 Deployment 来保证后端容器的正常运行。
部署在k8s集群的服务如何对外提供访问？
-
简答
通过Service直接对外提供服务
ServiceType设置为NodePort、LoadBalancer或External Name方式，进行相关配置
配置Ingress结合Service对外提供服务
结合Ingress 控制器(如Nginx Ingress 控制器)
什么是Service
-
简述
Service 是 k8s 中为多个 pod 公开网络服务的抽象方法。在 k8s 中，每个 pod 都有自己的 ip 地址，而且 Service 可以为一组 pod 提供相同的 DNS(Domain Name System根据域名查出IP地址) ，使得多个 pod 之间可以相互通讯，k8s 可以在这些 pod 之间进行负载均衡。
-
k8s与传统物理概念对比
k8s概念 传统物理概念 说明 备注 pod 单台物理机实例 Pod代表的是集群上处于运行状态的一组容器 workload 应用 内置workload工作负载包括：无状态、有状态、守护进程和批处理 service(服务发现) 负载均衡 负载均衡 网关配置
为什么需要Service
-
简述
一方面是因为 Pod 的 IP 不是固定的，另一方面则是因为一组 Pod 实例之间总会有负载均衡的需求。
-
问题举例
如果一组 Pod（称为“后端”）为集群内的其他 Pod（称为“前端”）提供功能， 那么前端如何找出并跟踪要连接的 IP 地址，以便前端可以使用提供工作负载的后端部分？
应用举例
定义Service
-
内容介绍
Service 在 Kubernetes 中是一个 REST 对象，可以基于 POST 方式，请求 API server 创建新的实例。
apiVersion: v1 kind: Service metadata: name: hostnames spec: selector: app: hostnames ports: - name: default protocol: TCP port: 80 targetPort: 9376- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
上述配置，创建一个名称为 “hostnames” 的 Service 对象，通过selector选择算符声明这个 Service 只代理携带了 “app=hostnames” 标签的 Pod，并且它会将请求代理到使用 TCP 端口 9376。
Kubernetes 为该服务分配一个 IP 地址（有时称为 “集群IP”），该 IP 地址由服务代理使用。
创建应用的Deployment
-
内容介绍
定义一个Deployment，声明创建了一个 ReplicaSet，负责启动三个 hostnames Pods
apiVersion: apps/v1 kind: Deployment metadata: name: hostnames spec: selector: matchLabels: app: hostnames replicas: 3 template: metadata: labels: app: hostnames spec: containers: - name: hostnames image: k8s.gcr.io/serve_hostname ports: - containerPort: 9376 protocol: TCP- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
-
操作步骤
- 创建 Deployment
kubectl apply -f ${路径}/hostnames-deployment.yaml- 1
- 查看Deployment上线状态
kubectl rollout status deployment/hostnames- 1
- 2
- 3
输出类似于：
Waiting for rollout to finish: 2 out of 3 new replicas have been updated... deployment "hostnames" successfully rolled out- 1
- 2
- 3
- 4
- 获取Deployment基本信息
kubectl get deployments- 1
- 2
- 3
输出类似于：
NAME READY UP-TO-DATE AVAILABLE AGE hostnames 3/3 3 3 18s- 1
- 2
- 3
- 4
- 5
- 查看Deployment创建的ReplicaSet(rs)信息
kubectl get rs- 1
- 2
- 3
- 4
输出类似于：
NAME DESIRED CURRENT READY AGE hostnames-75675f5897 3 3 3 18s- 1
- 2
- 3
- 4
- 5
注意 ReplicaSet 的名称始终被格式化为[Deployment名称]-[随机字符串]。 其中的随机字符串是使用 pod-template-hash 作为种子随机生成的。
- 查看每个pod自动生成的标签
kubectl get pods --show-labels- 1
- 2
- 3
输出类似：
NAME READY STATUS RESTARTS AGE LABELS hostnames-75675f5897-7ci7o 1/1 Running 0 18s app=nginx,pod-template-hash=3123191453 hostnames-75675f5897-kzszj 1/1 Running 0 18s app=nginx,pod-template-hash=3123191453 hostnames-75675f5897-qqcnn 1/1 Running 0 18s app=nginx,pod-template-hash=3123191453- 1
- 2
- 3
- 4
- 5
- 6
- 7
所创建的 ReplicaSet 确保总是存在三个 hostnames Pod。
-
注意事项
你必须在 Deployment 中指定适当的选择算符和 Pod 模板标签（在本例中为 app: hostnames）。 标签或者选择算符不要与其他控制器（包括其他 Deployment 和 StatefulSet）重叠。 Kubernetes 不会阻止你这样做，但是如果多个控制器具有重叠的选择算符， 它们可能会发生冲突执行难以预料的操作。
-
pod-template-hash标签
不要更改此标签。
Deployment 控制器将 pod-template-hash 标签添加到 Deployment 所创建或收留的每个 ReplicaSet 。
此标签可确保 Deployment 的子 ReplicaSets 不重叠。 标签是通过对 ReplicaSet 的 PodTemplate 进行哈希处理。 所生成的哈希值被添加到 ReplicaSet 选择算符、Pod 模板标签，并存在于在 ReplicaSet 可能拥有的任何现有 Pod 中。
访问验证
-
Endpoints(端点)
被 selector 选中的 Pod，就称为 Service 的 Endpoints。
kubectl get endpoints hostnames- 1
- 2
- 3
- 4
输出类似：
NAME ENDPOINTS AGE hostnames 10.244.0.5:9376,10.244.0.6:9376,10.244.0.7:9376 1h- 1
- 2
- 3
- 4
- 5
需要注意的是，只有处于 Running 状态，且 readinessProbe 检查通过的 Pod，才会出现在 Service 的 Endpoints 列表里。
-
VIP(虚拟IP)
通过 Service 的 VIP 地址访问到它所代理的 Pod
$ kubectl get svc hostnames NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE hostnames ClusterIP 10.0.1.175 <none> 80/TCP 5s $ curl 10.0.1.175:80 hostnames-0uton $ curl 10.0.1.175:80 hostnames-yp2kp $ curl 10.0.1.175:80 hostnames-bvc05- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
这个 VIP 地址 10.0.1.175 是 Kubernetes 自动为 Service 分配的。Service 提供的是 Round Robin 方式的负载均衡。对于这种方式，我们称为：ClusterIP 模式的 Service。
Service工作原理
-
kube-proxy 组件 + iptables
在Kubernetes集群中每个Node运行一个kube-proxy进程，kube-proxy 负责为 Service 实现了一种 VIP（虚拟 IP）的形式。
创建Service -> Kubernetes -> kube-proxy -> Service的Informer -> 创建宿主机iptables规则
iptables 代理模式
-
访问流程
-
VIP跳转
登录宿主机查询iptables规则
# svc相关的iptables都在nat表里面 iptables-save -t nat- 1
- 2
- 3
- 4
输出类似：
-A KUBE-SERVICES -d 10.0.1.175/32 -p tcp -m comment --comment "default/hostnames: cluster IP" -m tcp --dport 80 -j KUBE-SVC-NWV5X2332I4OT4T3- 1
- 2
- 3
- 4
这条 iptables 规则的含义是：凡是目的地址是 10.0.1.175、目的端口是 80 的 IP 包，都应该跳转到另外一条名叫 KUBE-SVC-NWV5X2332I4OT4T3 的 iptables 链进行处理。
10.0.1.175 正是这个 Service 的 VIP。所以这一条规则，就为这个 Service 设置了一个固定的入口地址。并且，由于 10.0.1.175 只是一条 iptables 规则上的配置，并没有真正的网络设备，所以你 ping 这个地址，是不会有任何响应的。
-
iptables链追踪
跳转到的 KUBE-SVC-NWV5X2332I4OT4T3 规则，实际上是一组规则的集合，这一组规则，实际上是一组随机模式（–mode random）的 iptables 链。
-A KUBE-SVC-NWV5X2332I4OT4T3 -m comment --comment "default/hostnames:" -m statistic --mode random --probability 0.33332999982 -j KUBE-SEP-WNBA2IHDGP2BOBGZ -A KUBE-SVC-NWV5X2332I4OT4T3 -m comment --comment "default/hostnames:" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-X3P2623AGDH6CDF3 -A KUBE-SVC-NWV5X2332I4OT4T3 -m comment --comment "default/hostnames:" -j KUBE-SEP-57KPRZ3JQVENLNBR- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
随机转发的目的地，分别是 KUBE-SEP-WNBA2IHDGP2BOBGZ、KUBE-SEP-X3P2623AGDH6CDF3 和 KUBE-SEP-57KPRZ3JQVENLNBR。
而这三条链指向的最终目的地，其实就是这个 Service 代理的三个 Pod。所以这一组规则，就是 Service 实现负载均衡的位置。
-
iptables规则匹配
iptables 规则的匹配是从上到下逐条进行的，所以为了保证上述三条规则每条被选中的概率都相同，我们应该将它们的 probability 字段的值分别设置为 1/3（0.333…）、1/2 和 1。
匹配原理：第一条规则被选中的概率就是 1/3；而如果第一条规则没有被选中，那么这时候就只剩下两条规则了，所以第二条规则的 probability 就必须设置为 1/2；类似地，最后一条就必须设置为 1。
-A KUBE-SEP-57KPRZ3JQVENLNBR -s 10.244.3.6/32 -m comment --comment "default/hostnames:" -j MARK --set-xmark 0x00004000/0x00004000 -A KUBE-SEP-57KPRZ3JQVENLNBR -p tcp -m comment --comment "default/hostnames:" -m tcp -j DNAT --to-destination 10.244.3.6:9376 -A KUBE-SEP-WNBA2IHDGP2BOBGZ -s 10.244.1.7/32 -m comment --comment "default/hostnames:" -j MARK --set-xmark 0x00004000/0x00004000 -A KUBE-SEP-WNBA2IHDGP2BOBGZ -p tcp -m comment --comment "default/hostnames:" -m tcp -j DNAT --to-destination 10.244.1.7:9376 -A KUBE-SEP-X3P2623AGDH6CDF3 -s 10.244.2.3/32 -m comment --comment "default/hostnames:" -j MARK --set-xmark 0x00004000/0x00004000 -A KUBE-SEP-X3P2623AGDH6CDF3 -p tcp -m comment --comment "default/hostnames:" -m tcp -j DNAT --to-destination 10.244.2.3:9376- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
这三条链，其实是三条 DNAT 规则。但在 DNAT 规则之前，iptables 对流入的 IP 包还设置了一个“标志”（–set-xmark）。
“标志”作用
宿主机器的iptables只对 NodePort Service转发出来的 IP 包进行SNAT（否则普通的 IP 包就被影响了）。而 iptables 做这个判断的依据，就是查看该 IP 包是否有一个“0x4000”的“标志”。
DNAT 规则作用
在 PREROUTING 检查点(路由)之前，将流入 IP 包的目的地址和端口，改成–to-destination 所指定的新的目的地址和端口。可以看到，这个目的地址和端口，正是被代理 Pod 的 IP 地址和端口。
-
总结
访问 Service VIP 的 IP 包经过上述 iptables 处理之后，就已经变成了访问具体某一个后端 Pod 的 IP 包了。不难理解，这些 Endpoints 对应的 iptables 规则，正是 kube-proxy 通过监听 Pod 的变化事件，在宿主机上生成并维护的。
基于 iptables 的 Service 实现，是制约 Kubernetes 项目承载更多量级的 Pod 的主要障碍。kube-proxy 通过 iptables 处理 Service 的过程，其实需要在宿主机上设置相当多的 iptables 规则。而且，kube-proxy 还需要在控制循环里不断地刷新这些规则来确保它们始终是正确的。
IPVS 代理模式
-
访问流程
-
工作原理
- 当创建了前面的 Service 之后，kube-proxy 首先会在宿主机上创建一个虚拟网卡（叫作：kube-ipvs0），并为它分配 Service VIP 作为 IP 地址
# ip addr ... 73：kube-ipvs0：<BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN qlen 1000 link/ether 1a:ce:f5:5f:c1:4d brd ff:ff:ff:ff:ff:ff inet 10.0.1.175/32 scope global kube-ipvs0 valid_lft forever preferred_lft forever- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- kube-proxy 就会通过 Linux 的 IPVS 模块，为这个 IP 地址设置三个 IPVS 虚拟主机，并设置这三个虚拟主机之间使用轮询模式 (rr) 来作为负载均衡策略。
# ipvsadm -ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 10.102.128.4:80 rr -> 10.244.3.6:9376 Masq 1 0 0 -> 10.244.1.7:9376 Masq 1 0 0 -> 10.244.2.3:9376 Masq 1 0 0- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
输出结果可见，这三个 IPVS 虚拟主机的 IP 地址和端口，对应的正是三个被代理的 Pod，任何发往 10.102.128.4:80 的请求，就都会被 IPVS 模块转发到某一个后端 Pod 上。
-
注意事项
IPVS 模块只负责上述的负载均衡和代理功能。而一个完整的 Service 流程正常工作所需要的包过滤、SNAT 等操作，还是要靠 iptables 来实现。只不过，这些辅助性的 iptables 规则数量有限，也不会随着 Pod 数量的增加而增加。
要在 IPVS 模式下运行 kube-proxy，必须在启动 kube-proxy 之前使 IPVS 在节点上可用。
当 kube-proxy 以 IPVS 代理模式启动时(设置–proxy-mode=ipvs 来开启这个功能)，它将验证 IPVS 内核模块是否可用。 如果未检测到 IPVS 内核模块，则 kube-proxy 将退回到以 iptables 代理模式运行。
-
总结
IPVS代理模式基于类似于 iptables 模式的 netfilter 挂钩函数的 NAT 模式， 但是使用哈希表作为基础数据结构，并且在内核空间中工作。 这意味着，与 iptables 模式下的 kube-proxy 相比，IPVS 模式下的 kube-proxy 重定向通信的延迟要短，并且在同步代理规则时具有更好的性能。 与其他代理模式相比，IPVS 模式还支持更高的网络流量吞吐量。
“将重要操作放入内核态”是提高性能的重要手段。
Service与DNS的关系
-
前言
在 Kubernetes 里，/etc/hosts 文件是单独挂载的，这也是为什么 kubelet 能够对 hostname 进行修改并且 Pod 重建后依然有效的原因。这跟 Docker 的 Init 层是一个原理。
DNS
-
建议使用附加组件 为 Kubernetes 集群设置 DNS 服务
支持集群的 DNS 服务器（例如 CoreDNS）监视 Kubernetes API 中的新服务，并为每个服务创建一组 DNS 记录（从域名解析 IP 的记录）。 如果在整个集群中都启用了 DNS，则所有 Pod 都应该能够通过其 DNS 名称自动解析服务。
ClusterIP模式
-
ClusterIP Service DNS
对于 ClusterIP 模式的 Service 来说（比如我们上面的例子），它的 DNS 记录的格式是：…svc.cluster.local。当你访问这条 DNS 记录的时候，它解析到的就是该 Service 的 VIP 地址。
-
ClusterIP Service 代理的Pod DNS
它代理的 Pod 被自动分配的 DNS 记录的格式是：…pod.cluster.local(podName.namespace.pod.cluster.local)。这条记录指向 Pod 的 IP 地址。
Headless Service(无头服务)
-
内容介绍
Headless Service 为你提供的，则是一个 Pod 的稳定的 DNS 名字，并且，这个名字是可以通过 Pod 名字和 Service 名字拼接出来的。
-
Headless Service DNS
对于指定了 clusterIP=None 的 Headless Service 来说，它的 DNS 记录的格式也是：…svc.cluster.local。但是，当你访问这条 DNS 记录的时候，它返回的是所有被代理的 Pod 的 IP 地址的集合。当然，如果你的客户端没办法解析这个集合的话，它可能会只会拿到第一个 Pod 的 IP 地址。
-
Headless Service 代理的Pod DNS
它代理的 Pod 被自动分配的 DNS 记录的格式是：…svc.cluster.local(如：myPodName.myServiceName.myNameSpace.svc.cluster.local)。这条记录也指向 Pod 的 IP 地址。
-
样例
如果你为 Pod 指定了 Headless Service，并且 Pod 本身声明了 hostname 和 subdomain 字段，那么这时候 Pod 的 DNS 记录就会变成：【pod的hostname】…svc.cluster.local(hostname.subdomain.myNameSpace.svc.cluster.local)，比如：
apiVersion: v1 kind: Service metadata: name: default-subdomain spec: selector: name: busybox clusterIP: None ports: - name: foo port: 1234 targetPort: 1234 --- apiVersion: v1 kind: Pod metadata: name: busybox1 labels: name: busybox spec: hostname: busybox-1 subdomain: default-subdomain containers: - image: busybox command: - sleep - "3600" name: busybox- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
在上面这个 Service 和 Pod 被创建之后，你就可以通过 busybox-1.default-subdomain.default.svc.cluster.local 解析到这个 Pod 的 IP 地址了。
其他
SNAT与DNAT简介
-
SNAT
SNAT(Source Network Address Translation,源地址转换)是Linux防护墙的一种地址转换操作，也是iptables命令中的一种数据包控制类型，其作用是根据指定条件修改数据包的源IP地址。
-
DNAT
DNAT(Destination Network Address Translation,目标地址转换)是Linux防火墙的另一种地址转换操作，同样也是iptables命令中的一种数据包控制类型，其作用是根据指定条件修改数据包的目标IP地址和目标端口。
