dht11温湿度传感器工作原理引脚功能电路接线图

资源获取码：aaaa
.
dht11温湿度传感器仿真图
.

.
.
功能描述：
1 本实验采用DHT11作为温湿度检测模块，液晶1602显示，报警电路，按键电路
2 液晶上面W代表温度，S代表湿度，SET代表限值
3 这个SET限值可以由右下角的按键进行加减设置
4 当温度或者湿度值大于限值，蜂鸣器报警
.
.
.
dht11温湿度传感器工作原理
.
DHT11是一款有已校准数字信号输出的温湿度传感器。 精度湿度±5%RH， 温度±2℃，量程湿度20-90%RH， 温度0~50℃。

一.电路连接分析

1.引脚图
.

.
.
.

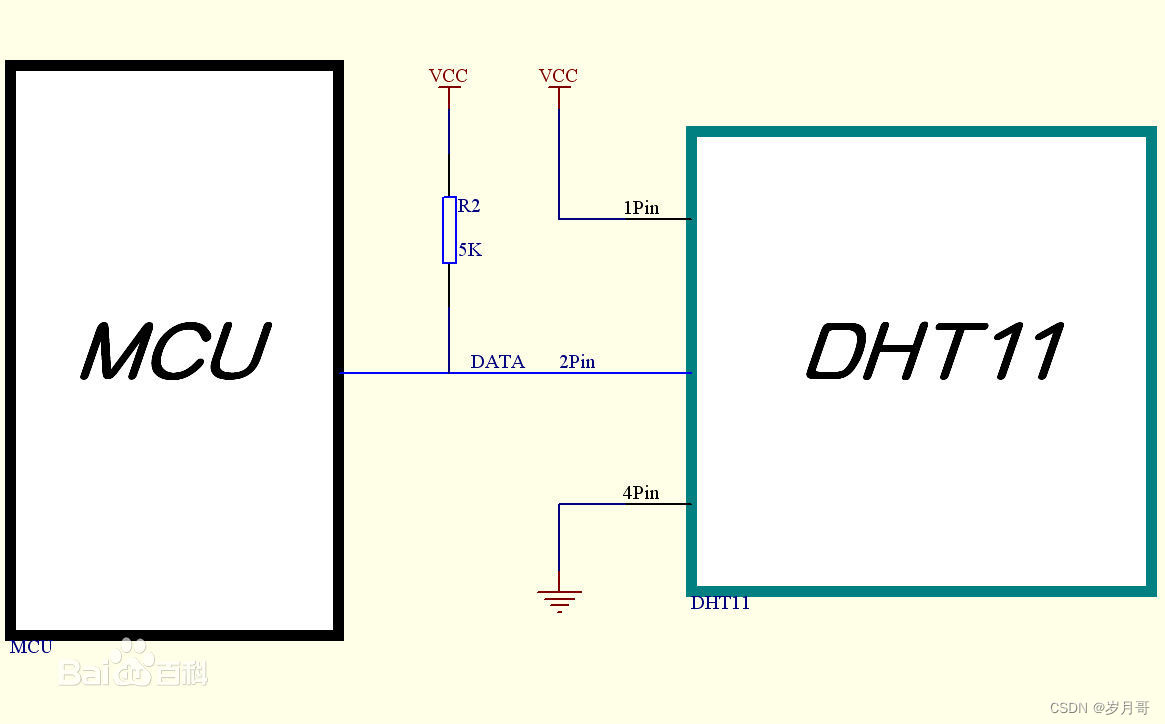

2.接线图

DHT11 器件采用简化的单总线通信。单总线即只有一根数据线，系统中的数据交换、控制均由单总线完成。单总线通常要求外接一个约 5.1kΩ 的上拉电阻，这样，当总线闲置时，其状态为高电平。由于它们是主从结极，只有主机呼叫从机时，从机才能应答，因此主机访问器件都必须严格遵循单总线序列，如果出现序列混乱，器件将不响应主机。
.

.
.
.
二.数据采集分析

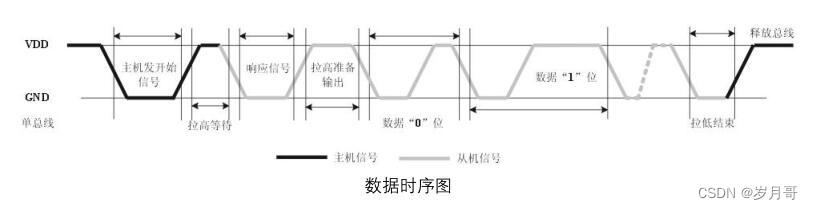

1.数据总时序

用户主机（MCU）发送一次开始信号后，DHT11 从低功耗模式转换到高速模式，待主机开始信号结束后，DHT11 发送响应信号，送出 40bit 的数据，幵触发一次信采集

.
.
.

2.主机发送起始信号

单片机连接DHT11的DATA引脚的I/O口输出低电平，且低电平保持时间不能小于 18ms，然后等待 DHT11 作出应答信号。

.
.
.

3.检测从机应答信号

DHT11 的 DATA 引脚检测到外部信号有低电平时， 等待外部信号低电平结束， 延迟后 DHT11 的 DATA引脚处于输出状态，输出 80 微秒的低电平作为应答信号，紧接着输出 80 微秒的高电平通知外设准备接收数据。

.
.
.
4.接收数据

（1）数据判定规则

位数据“0”的格式为： 50 微秒的低电平和 26-28 微秒的高电平，位数据“1”的格式为： 50 微秒的低电平加 70微秒的高电平。

接收数据时可以先等待低电平过去，即等待数据线拉高，再延时60us，因为60us大于28us且小于70us，再检测此时数据线是否为高，如果为高，则数据判定为1，否则为0。

用dht11做一个温湿度显示
（2）数据格式

一次传送 40 位数据，高位先出

8bit 湿度整数数据 + 8bit 湿度小数数据+8bit 温度整数数据 + 8bit 温度小数数据+8bit 校验位。

（3）数据校正

判断“8bit 湿度整数数据 + 8bit 湿度小数数据+8bit 温度整数数据 + 8bit 温度小数数据”的结果是否等于8bit 校验位。如果等于则数据接收正确，否则应该放弃这一次的数据，重新接收。
.
.
.
dht11主程序
.
.

.
.
.
希望同学们喜欢了！
