    📜私有仓库持久存储

    📑创建私有仓库持久卷

    OCP内部仓库是source-to-image(S2I)流程的一个重要组件，该流程用于从应用程序源代码创建pod。S2I流程的最终输出是一个容器image，它被推送到OCP内部仓库，然后可以用于部署。

    在生产环境中，通常建议为内部仓库提供一个持久性存储。否则，在重新创建registry pod之后，S2I创建的pod可能无法启动。例如，在master节点重新启动之后。

    OpenShift安装程序配置并启动一个默认的持久仓库，该仓库使用NFS共享，由Inventory文件中的openshift_hosted_registry_storage_*变量定义。在生产环境中，Red Hat建议由外部专用的存储提供持久性存储，该服务器配置为弹性和高可用性。

    高级安装程序将NFS服务器配置为使用外部NFS服务器上的持久存储，在[NFS]字段中定义的一个NFS服务器的列表。该服务器与openshift_hosted_registry_storage*变量一起使用，以配置NFS服务器。

    示例配置：

    [OSEv3:vars]
openshift_hosted_registry_storage_kind=nfs		#定义OCP存储后端
openshift_hosted_registry_storage_access_modes=['ReadWriteMany']	#定义访问模式，默认为ReadWriteMany，表示允许多个节点以读写形式挂载
openshift_hosted_registry_storage_nfs_directory=/exports		#定义NFS服务器上的NFS存储目录
openshift_hosted_registry_storage_nfs_options='*(rw,root_squash)'	#定义存储卷的NFS选项。这些选项被添加到/etc/ exports.d/openshift-ansible.exports中。rw选项允许对NFS卷进行读写访问，root_squash选项阻止远程连接的根用户拥有root特权，并为nfsnobody分配用户ID
openshift_hosted_registry_storage_volume_name=registry		#定义要用于持久仓库的NFS目录的名称
openshift_hosted_registry_storage_volume_size=40Gi			#定义持久卷大小
... output omitted ...
[nfs]
services.lab.example.com

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10

    在为持久仓库安装和配置存储之后，OpenShift在OpenShift项目中创建一个名为register-volume的持久卷。持久性卷的容量为40gb，并且根据定义设置了Retain策略。同时默认项目中的pvc调用pv。

    [student@workstation ~]$ oc describe pv registry-volume
Name:            registry-volume	   #定义持久卷名
Labels:          <none>
Annotations:     pv.kubernetes.io/bound-by-controller=yes
StorageClass:
Status:          Bound
Claim:           default/registry-claim  #定义使用持久卷的声明
Reclaim Policy:  Retain			       #默认持久卷策略，具有Retain策略的卷在从其声明中释放后不会被擦除
Access Modes:    RWX			       #定义持久卷的访问模式，由Ansible inventory文件的openshift_hosted_registry_storage_access_modes=['ReadWriteMany']变量定义
Capacity:        40Gi			       #定义持久卷的大小，由Ansible inventory文件的openshift_hosted_registry_storage_volume_size变量定义
Message:
Source:					            #定义存储后端的位置和NFS共享
    Type:      NFS (an NFS mount that lasts the lifetime of a pod)
    Server:    services.lab.example.com
    Path:      /exports/registry
    ReadOnly:  false
Events:        <none>

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17

    运行以下命令，确认OpenShift内部仓库已配置registry-volume作为默认的PersistentVolumeClaim。

    [user@demo ~] oc describe dc/docker-registry | grep -A4 Volumes
  Volumes:
   registry-storage:
    Type:       PersistentVolumeClaim (a reference to a PersistentVolumeClaim in the same namespace)
    ClaimName:  registry-claim
    ReadOnly:   false

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6

    OCP内部仓库将image和metadata存储为普通文件和文件夹，这意味着可以检查PV源存储，查看仓库是否向其写入了文件。

    在生产环境中，这是通过访问外部NFS服务器来完成的。但是，在本环境中，NFS共享是在services的VM上配置的，因此ssh至services查看，以便于验证OCP内部仓库成功将image存储到持久存储中。

    示例：一个名为hello的应用程序在default命名空间中运行，下面的命令验证图像是否存储在持久存储中。

    [user@demo ~] ssh root@master ls -l \
/var/export/registryvol/docker/registry/v2/repositories/default/

    • 1
    • 2

    📜章节实验

    📑环境准备

    [student@workstation ~]$ lab install-prepare setup
[student@workstation ~]$ cd /home/student/do280-ansible
[student@workstation do280-ansible]$ ./install.sh

    • 1
    • 2
    • 3

    提示：若已经拥有一个完整环境，可不执行。

    📑本练习准备

    [student@workstation ~]$ lab storage-review setup

    • 1

    📑配置NFS

    本实验不详解NFS的配置和创建，直接使用/root/DO280/labs/deploy-volume/config-nfs.sh脚本实现，具体脚本内容可通过以下方式查看。

    同时NFS由services节点提供。

    [root@services ~]# less -FiX /root/DO280/labs/storage-review/config-review-nfs.sh
[root@services ~]# /root/DO280/labs/storage-review/config-review-nfs.sh      #创建NFS
[root@services ~]# showmount -e							               #确认验证
Export list for services.lab.example.com:
/var/export/dbvol                *
/var/export/review-dbvol         *
/exports/prometheus-alertbuffer  *
/exports/prometheus-alertmanager *
/exports/prometheus              *
/exports/etcd-vol2               *
/exports/logging-es-ops          *
/exports/logging-es              *
/exports/metrics                 *
/exports/registry                *

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14

    📑创建持久卷

    [student@workstation ~]$ oc login -u admin -p redhat https://master.lab.example.com
[student@workstation ~]$ less -FiX /home/student/DO280/labs/storage-review/review-volume-pv.yaml
apiVersion: v1
kind: PersistentVolume
metadata:
  name: review-pv
spec:
  capacity:
    storage: 3Gi
  accessModes:
  - ReadWriteMany
  nfs:
    path: /var/export/review-dbvol
    server: services.lab.example.com
  persistentVolumeReclaimPolicy: Recycle
[student@workstation ~]$ oc create -f /home/student/DO280/labs/storage-review/review-volume-pv.yaml
[student@workstation ~]$ oc get pv		#查看PV
NAME               CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM                                   STORAGECLASS   REASON    AGE
etcd-vol2-volume   1G         RWO            Retain           Bound       openshift-ansible-service-broker/etcd                            6d
registry-volume    40Gi       RWX            Retain           Bound       default/registry-claim                                           6d
review-pv          3Gi        RWX            Recycle          Available                                                                    5s

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21

    📑部署模板

    [student@workstation ~]$ less -FiX /home/student/DO280/labs/storage-review/instructor-template.yaml
[student@workstation ~]$ oc create -n openshift -f /home/student/DO280/labs/storage-review/instructor-template.yaml
#使用模板创建应用至openshift namespace中

    • 1
    • 2
    • 3

    📑创建项目

    [student@workstation ~]$ oc login -u developer -p redhat https://master.lab.example.com
[student@workstation ~]$ oc new-project instructor

    • 1
    • 2

    📑web部署应用

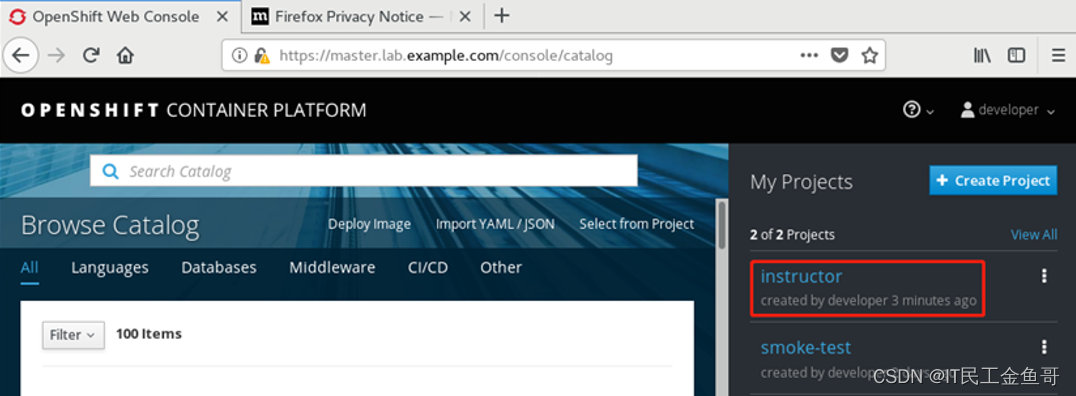

    浏览器访问： https://master.lab.example.com

    在这里插入图片描述

    选择Catalog

    在这里插入图片描述

    选择PHP，并使用instructor-template。

    在这里插入图片描述

    设置Application Hostname，然后直接下一步，模板会创建一个数据库服务器。

    在这里插入图片描述

    单击Continue to project overview以监视应用程序的构建过程。从提供的服务框架中，单击instructor。单击部署配置#1条目旁边的下拉箭头，打开部署面板。当构建完成时，build部分的Complete旁边应该出现一个绿色的复选标记。

    在这里插入图片描述

    在这里插入图片描述

    📑端口转发

    [student@workstation ~]$ oc login -u developer -p redhat https://master.lab.example.com
[student@workstation ~]$ oc get pod
NAME                 READY     STATUS      RESTARTS   AGE
instructor-1-build   0/1       Completed   0          15m
instructor-1-zqtwp   1/1       Running     0          14m
mysql-1-2k8kb        1/1       Running     0          15m
[student@workstation ~]$ oc port-forward mysql-1-2k8kb 3306:3306

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7

    📑填充数据库

    [student@workstation ~]$ mysql -h127.0.0.1 -u instructor -ppassword \
instructor < /home/student/DO280/labs/storage-review/instructor.sql
[student@workstation ~]$ mysql -h127.0.0.1 -u instructor -ppassword instructor -e "select * from instructors;"
+------------------+-----------------+--------------------------------+----------------+-------+------------+---------------+
| instructorNumber | instructorName  | email                          | city           | state | postalCode | country       |
+------------------+-----------------+--------------------------------+----------------+-------+------------+---------------+
|              103 | DemoUser1       | duser1@workstation.example.com | Raleigh        | NC    | 27601      | United States |
|              112 | InstructorUser1 | iuser1@workstation.example.com | Rio de Janeiro | RJ    | 22021-000  | Brasil        |
|              114 | InstructorUser2 | iuser2@workstation.example.com | Raleigh        | NC    | 27605      | United States |
|              123 | InstructorUser3 | iuser3@workstation.example.com | Sao Paulo      | SP    | 01310-000  | Brasil        |
+------------------+-----------------+--------------------------------+----------------+-------+------------+---------------+

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11

    📑测试访问

    在这里插入图片描述

    workstations的浏览器访问：http://instructor.apps.lab.example.com

    📑测试添加数据

    在这里插入图片描述
    在这里插入图片描述

    📑确认验证

    [student@workstation ~]$ lab storage-review grade		#环境脚本判断实验

    • 1

    📑清除实验

    [student@workstation ~]$ oc login -uadmin -predhat
[student@workstation ~]$ oc delete project instructor
[student@workstation ~]$ oc delete pv review-pv
[student@workstation ~]$ ssh root@services
[root@services ~]# rm -rf /var/export/review-dbvol
[root@services ~]# rm -f /etc/exports.d/review-dbvol.exports

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6

    💡总结

    • Red Hat OpenShift容器平台使用PersistentVolumes (PVs)为pods提供持久存储。
    • OpenShift项目使用PersistentVolumeClaim (PVC)资源来请求将PV分配给项目。
    • OpenShift安装程序配置并启动一个默认仓库，它使用从OpenShift主程序导出的NFS共享。
    • 一组Ansible变量允许为OpenShift默认仓库配置一个外部NFS存储。这将创建一个持久卷和一个持久卷声明。
