所谓配网就是将未配网的设备变为配网的节点，一般需要一个配网器与末配网设备进行配网交互、验证然后通过后将一些密钥交给对方的一个过程。
一般过程有5个阶段：
1. 信标（Beaconing）阶段
2.邀请 (Invitation）阶段
3. 交换公钥 (Exchange Public Keys)阶段
4. 身份认证 CAuthentication）阶段
5. 分发配网数据 (Distribution Of Provisioning Data）阶段

流程图：

信标阶段：

信标阶段就是让配网器发现并选择周边未配网设备，建立连接的过程，并不是实际建立了连接，一个意义上的连接。主要是通过beacon包中UUID来判断对应需要配网的设备。对应下图中的beacon、link open、link ack过程。

beacon包的数据格式：

字段	长度	备注
length	1	beacon包长度
type	1	beacon包类型，值0x2B
beacon包类型	1	为配网beacon包类型，值为0
UUID	16	设备唯一ID
OOB信息	2	OOB信息类型
URL Hash	4	URL的Hash值

link open 数据格式：

字段	长度	备注
opcode	1	link open = 0,GPCF = 3
UUID	16	设备的UUID

link ack数据格式：

字段	长度	备注
opcode	1	link ACK = 0,GPCF = 3

邀请阶段：

邀请阶段主要是交互诸奶设备能力等信息，这些信息用于后续的配网流程。配网能力消息用来表示当前设各支持的配网能力，其参数包括加密算法、公钥类型、静态OOB 类型、最大输出 0OB 大小、是否支持 OOB 输出行为、最大输入 OOB大小、是否支持 OOB 输入行为。

Provisioning invite数据格式：

字段	长度	备注
Attention Timeout	1	提醒用户配网时间

 Provisioning capability数据格式

字段	长度	备注
Number of ELements	1	设备含有的元素数
Algorithm	2	配网算法，目前仅支持P-256ECDH
Public Key Type	1	设备的公钥类型，是否支持OOB
static OOB type	1	是否支持静态OOB
Output OOB size	1	输出式OOB的最大信息长度
Output OOB Action	2	输出式OOB的输出动作类型
Input OOB Size	1	输入式OOB的最大信息长度
Input OOB Action	2	输入式OOB的输入动作类型

交换公钥阶段：

蓝牙mesh 协议规定在交换公钥阶段，可以使用两种算法交换设备的 ECDH 公共密钥：通过蓝牙通道进行明文交换，通过00B 隧道进行交换。在邀请阶段，设备会告知配网器是否存在 00B 公钥，而配网器在交换公钥的第1条信息中，则告知设备是否使用 OOB 公钥。使用 00B 公钥交互方式可以较为可靠地预防中间人攻击，对安全性有很大的提升。当邀请阶段结束后，配网器即开始与末配网设备进入交换公钥的交互流程。
provisiooing start （配网开始）消息由配网器发送给未配网设备。
配网开始消息表示配网器告诉未配网设备公钥交换流程开始，配网需从前面的provisioning Capabiliy （配网能力） 消息中选择公钥交换流程的具体參数。

数据格式：

字段	长度	备注
Algorithm	1	配网算法，目前仅支持P-256ECDH
Public Key	1	设备端是否使用OB公钥
Authentication Method	1	身份认证模式选择
Authentication Action	1	OOB模式下的认证行为
Authentication Size	1	OOB模式下的认证长度

Provisioning Public Key
Provisioning Public Key(配网公钥）消息由配网器发送给设备，是配网器的公钥，配网公钥消息包含X和Y两部分。

字段	长度	备注
Public Key X	32	公钥X的部分
Public Key Y	32	公钥Y的部分

身份认证 阶段：

在此步骤中，启动配置设备使用所选的验证方法，对未经启动配置设备进行验证。有三种可用的验证方法(OOB, Out-Of-Band)：输出OOB（Output OOB）、输入OOB（Input OOB）、以及静态OOB（Static OOB）或无OOB（No OOB）。

输出带外（Output OOB）

    若选择的是输出带外（Output OOB）验证方法，则未经启动配置设备会选择一个随机数，并通过与其功能兼容的方式输出该数字。例如，如果未经启动配置设备是一个灯泡，则它能够闪烁指定的次数。如果设备具有LCD屏幕，则可以将随机数显示为多位数值。启动配置设备（Provisioner）的用户需要输入观察到的数字，来验证未经启动配置的设备。输出带外验证方法的工作流程如图1所示。




                                                     图1 – 通过输出OOB进行验证
    输入随机数后，启动配置设备（Provisioner）生成并检查确认值。无论采用哪种验证方式，整个验证步骤中的检查确认值（check confirmation value）计算方式都是相同的，请继续往下看。

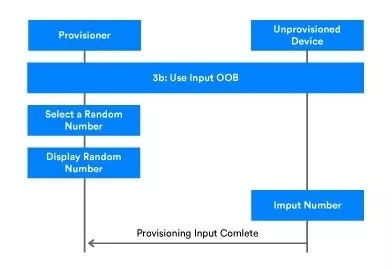

 输入带外（Input OOB）

    输入带外（Input OOB）验证方法与输出带外（Output OOB）方法类似，但设备的角色相反。启动配置设备（Provisioner）生成并显示随机数，然后提示用户采取适当的操作，将随机数输入未经启动配置的设备。以照明开关为例，用户可以在一定时间内数次按下按钮，以这种形式输入随机数。
    与输出带外验证（Output OOB）相比，输入带外（Input OOB）方法需要发送一个附加的启动配置协议PDU。在完成认证操作之后，未经启动配置的设备向启动配置设备发送一个启动配置输入完成PDU（Provisioning Input Complete PDU），通知其随机数已输入完成。随后进入到执行检查确认值操作的步骤。



                                                     图 2 – 通过输入OOB进行验证

 静态带外(Static OOB) 或无带外（No OOB）

    在输入带外或输出带外都不可用的情况下，启动配置设备（Provisioner）和未经启动配置的设备可采用静态带外（Static OOB）验证或无带外（No OOB）验证：采用静态OOB信息；或静态OOB信息不可用，直接以数值0代替。在此情况下，启动配置设备和未经启动配置的设备各自生成一个随机数，然后进行检查确认值操作。
    检查确认值(Check Confirmation Value)
    无论采用何种验证方法，都会进行确认值生成和检查。根据蓝牙mesh规格，启动配置设备(Provisioner) 和未经启动配置设备应分别计算确认值。这两个值被称为ConfirmationProvisioner和ConfirmationDevice。这两个值的计算都使用一系列相同的函数，不同之处仅在于所使用的随机数输入。

确认值检查(Confirmation Value Check)

如果由未经启动配置设备计算所得的确认值与接收到的ConfirmationProvisioner不匹配，则启动配置（Provisioning）过程将被中止。
    如果由未经启动配置设备计算所得的确认值与接收到的ConfirmationProvisioner匹配，则未经启动配置设备将其RandomDevice值发送给启动配置设备。
    然后，启动配置设备(Provisioner) 使用相同的过程来重新计算确认值，并通过比较计算所得值与先前接收值来进行验证。
    如果由启动配置设备(Provisioner) 计算所得的确认值与接收到的ConfirmationDevice不匹配，则启动配置（Provisioning）流程将被中止。
    如果由启动配置设备(Provisioner) 计算所得的确认值与接收到的ConfirmationDevice匹配，则表示验证成功。后续只要启动配置设备（Provisioner）和未经启动配置设备完成启动配置流程的第五步：启动配置数据分发，则未经启动配置设备就能成为蓝牙mesh网络中的节点（node）。

分配配网数据

 为安全地进行启动配置数据分发，启动配置设备（Provisioner）采用AES-CCM ，借助共享的会话密钥（SessionKey）对启动配置数据(provisioning data)进行加密，启动配置设备和未经启动配置设备都会进行计算。 AES-CCM需要三个输入参数：会话密钥、会话随机数和纯文本。

启动配置设备（Provisioner）和未经启动配置设备都需要生成会话密钥（SessionKey）和会话随机数（SessionNonce）。当SessionKey和SessionNonce值准备就绪时，启动配置设备将对包含导出启动配置数据的启动配置数据PDU (Provisioning Date PDU) 进行加密，并将其发送至未经启动配置的设备。此处，相同的SessionKey和SessionNonce值也可用来对接收到的数据进行解密。
    至此，启动配置流程完成。两台对等设备都已知晓新的设备密钥（DevKey）和全网的网络密钥（NetKey），这就意味着我们的新设备已成为蓝牙mesh网络中的节点（node）和成员。
