XJY-220/43AC220V静态信号继电器

品牌：JOSEF约瑟

名称：信号继电器

型号：XJY-220

额定电压：交流：12_{380VAC；直流：12}220VDC

触点容量：250V5A

功率消耗：电压线圈不大于6W；电流线圈不大于1.5W

XJ系列信号继电器；XJY-220信号继电器；

XJY-110信号继电器；XJY-48信号继电器；

XJY-24信号继电器；XJY-12信号继电器；

XJL-001信号继电器；XJL-0015信号继电器；

XJL-002信号继电器；XJL-0025信号继电器；

XJL-005信号继电器；XJL-0075信号继电器；

XJL-010信号继电器；XJL-015信号继电器；

XJL-020信号继电器；XJL-025信号继电器；

XJL-050信号继电器；XJL-075信号继电器；

XJL-100信号继电器；XJL-200信号继电器；

XJL-400信号继电器；DXJ-203信号继电器；

一. 用途

XJY-220/43AC220V静态信号继电器

用于电力系统继电保护和自动控制装置中，作为动作指示信号。

二. 型号含义

三. 技术参数

1 XJ系列信号继电器由矩形脉冲激磁，磁钢保持。

2 本继电器为双绕组。工作线圈可为电压型，亦可为电流型。复归线圈为电压型。继电器的工作电流或工作电压为长脉冲，亦可为脉冲不小于20mS的短脉冲。

3 具有灯光动作指示信号，信号可本地或远方复归。

技术条件

1 环境基准条件

环境温度：20±2℃

相对湿度：45%- 75%

大气压力：86-106KPa

2 正常使用条件

环境温度：-10℃-+50℃

环境相对湿度：不大于90%

大气压力：80 -IIOKPa

储存和运输过程中极限温度： 25℃-+70℃

使用地点的海拔高度：不大于2500米

使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。

可靠的供电电源。

3 动作值与复归值：不大于70%额定值。

4 大功耗

电压线圈：在额定电压220VDC下不大于6W

电流线圈：不大于1 5W

5 触点大容量：

切断负载能力：直流250V以下，t=5ms，感性负载50w，阻性负载I50W;

交流250V以下，负载1200VA;

允许长期接通电流：5A。

6 绝缘电阻：用IOOOV摇表测量各引出端子对外壳锁紧螺钉之间的绝缘电阻不小于IOMΩ。

7 绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压2000V，同组触点间能承受工频电压IOOOV，历时一分钟无击穿。

8 电气寿命：触点在额定负荷下为一万次。

9 机械寿命：触点在空载状态下为三百万次

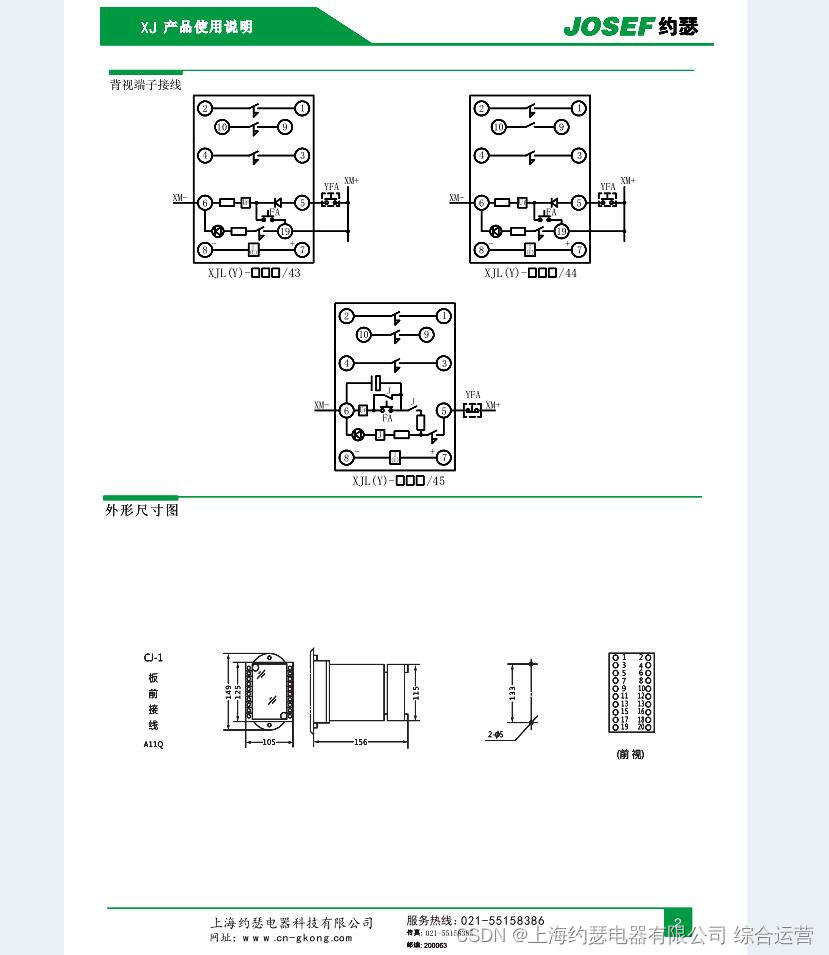

四，接线图

使用

1 在使用继电器前应检查继电器在运输和储藏过程中是否损坏，继电器螺丝紧固件应无松动。

2 按第5条的端子接线图接线，工作线圈（I或U）与复归线圈(UF)的极性不可接错。

3 选用的信号继电器工作线圈的电流或电压、复归线圈的电压务必与使用场合电气回路相*。

4 单个继电器试验：以XJL (Y)口口口／43、XJL(Y)口口口/45为例，试验接线如下图。

若工作绕组为电压型则R值为O。

若工作绕组为电流型，则R值视工作绕组额定电流而定

五， 外型尺寸

订货须知：

订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量及其它要求.

信号继电器的作用

1）扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2）放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3）综合信号。例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4）自动、遥控、监测。例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

例如：XJY-220/43AC220V静态信号继电器

一、概述

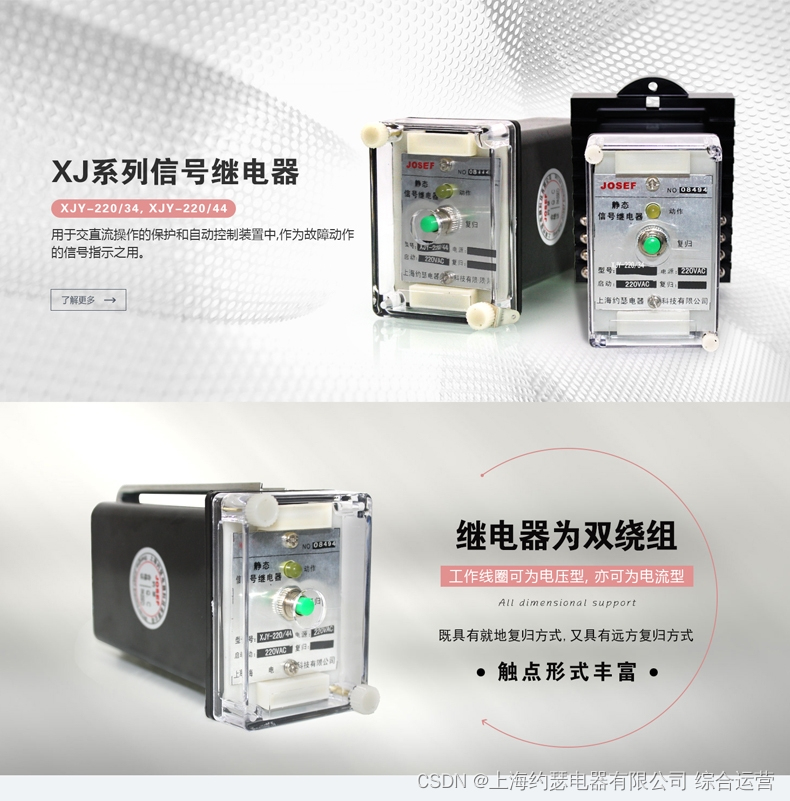

XJ系列静态信号继电器(以下简称继电器)，用于交直流操作的保护和自动控制装置中，作为动作指示信号用。

该继电器采用进口超小型元件、电子线路设计先进、结构合理，具有以下鲜明特点：

1、继电器带有动作指示灯，既能电动复归，又能手动复归，有利于实现建立自动化无人值班要求。

2、反应灵敏，动作速度快，解决了原电磁型信号继电器反应不了真空开关快速动作指示信号的缺陷。

3、电流型继电器动作电流范围宽，从0.01～2A，可用一种规格代替原来的多种规格继电器，极大的有利于设计、选购。

4、具有磁保持记忆功能。继电器无噪声，动作可靠。

5、具有多组动合触点，能满足信号指示及远动等要求。可任意接入LED光字牌或白炽灯光字牌。

6、外壳形式及端子接线同原电磁型的底座、尺寸和外形相同，可完全DXM-2A、DX-8、DX-8G、DX-11、DX-11A、DX-31A、DX-31B、DX-32A、DX-32B。长期使用，继电器无噪声。

7、动作指示鲜明、可靠，寿命长。

静态信号继电器适用于直流操作的继电保护和自动控制线路中,作为信号指示器。带有多组动合保持、动合瞬动触点。可以完全取代DX-11、DX-11A等固定式安装的电磁信号继电器。

上海约瑟继电器事业部
