【Proteus仿真】L297驱动步进电机

【Proteus仿真】L297驱动步进电机

---

• Proteus仿真

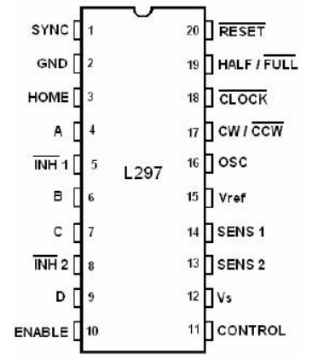

L297引脚功能简介

• 1 脚(SYNG)——斩波器输出端。如多个 297 同步控制，所有的 SYNC 端都要连在一起，共用一套振荡元件。如果使用外部时钟源，则时钟信号接到此引脚上。
• 2 脚(GND)——接地端。
• 3 脚(HOME)——集电极开路输出端。当 L297 在初始状态(ABCD=0101)时，此端有指示。当此引脚有效时，晶体管开路。
• 4 脚(A)——A 相驱动信号。
• 5 脚( INH1 ‾ \overline{\text{INH1}}
