AMS 、PMS服务探索

一、前言

在上篇Zygote进程探索我们说到zygote进程fork出了SystemServer进程，SystemServer进程又开启了AMS、PMS等重要服务。今天我们就来探索AMS的世界。

二、AMS的启动

前面说到是SystemServer来启动的AMS，那么我们就来看看SystemServer的源码。这个类的路径在frameworks/base/services/java/com/android/server/SystemServer.java，找到源码可以发现是个Java类，那么我们就看看它的main方法吧。

我们可以看到在main方法中只有一行代码，只调用了run方法。跟着代码走吧。

这个方法的源码很长，我们只看其中的关键部分。

我们在run()方法的后半部分可以找到上述一段代码。就是用来启动各种服务。去startBootstrapServices中浅看一下。

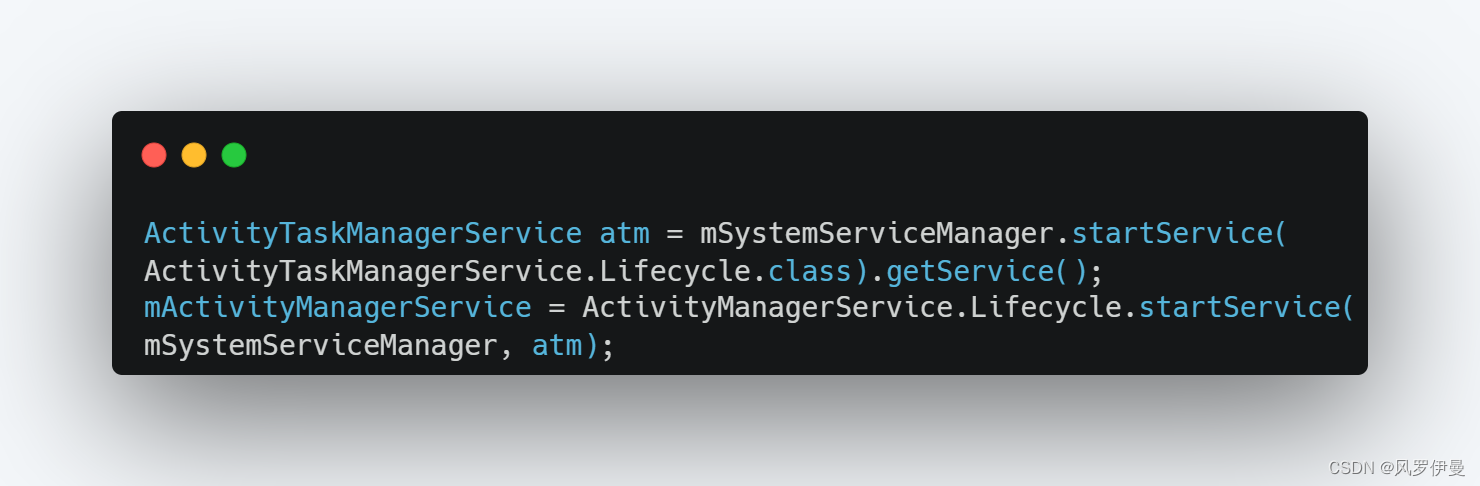

我们可以在其中找到关键的代码。

我们可以看到ActivityManagerService调用了lifecycle的startService方法。我们再看看Lifecycle是个什么样子吧。

大家可以发现Lifecycle其实是AMS的内部类，在构造函数中实例化了我们需要的AMS实例。那么谁又调用了Lifecycle的构造方法呢？我们接着往下看，我们知道，最终调用了Lifecycle.startService()，而我们可以看到在Lifecycle.startService方法中其实是调用了SystemServiceManager.startService()方法，并把Lifecycle的class传入进去了。那么在SystemServiceManager.startService()里是不是会调用到Lifecycle的构造方法呢。

我们来瞧瞧。

我们往下可以看到通过反射调用到Lifecycle的构造方法并将Lifecycle实例返回给上层调用。返回Lifecycle实例之后，会调用getService()方法获取到已经实例化的AMS。

有人会问那么实例化，也没有看见服务启动啊。我们仔细看在SystemService.startService()中在返回service之前，有一个startService()方法，我们去看看。

我们返回的是Lifecycle实例，被添加到容器中，然后启动。可能我们都忽略一个细节，那就是Lifecycle这个内部类其实是继承了SystemService的并且重写了onStart方法，而在Lifecycle重写的方法中，调用了AMS的start方法。

到这里大家对于整个AMS的启动有没有了解呢。

三、PMS的作用

上面分析过了AMS启动过程，那么我们现在还不知道AMS在Android系统中起什么作用。下面就一起来看看吧。
假设系统中没有AMS和PMS，我们从一个activity跳转到另一个activity的话，就需要自己去解压缩apk文件，然后解析AndroidManifest.xml解析出activity，再实例化再去跳转。每一次跳转都会去做这样的操作，非常耗时。所以我们就需要我们AMS和PMS出场了。
PMS全称是PackageManagerService，一看就是管理包相关的。大家打开Android模拟器的存储目录会发现一个/data/app目录，目录里面是我们手机上应用的包名，PMS就会去扫描这个目录。我们再去SystemServer中看看PMS的逻辑吧。

我们可以看到直接调用了PMS的main方法。既然是扫描/data/app/目录，那我们就找到相关代码阅读一下。
PMS的main方法里面代码很多，但是肯定会在里面实例化一个PMS实例，我们就依据这个来看看吧。

可以看到PMS没有那么多花里胡哨的实例化，直接new了一个PMS对象。看样子扫描目录应该就在构造方法里面。

果然在构造方法去访问了/data/app目录，Environment.getDataDirectory()返回的就是/data/字符串。既然拿到了文件实例，那么肯定是需要使用的，只需要看看这个变量在哪里使用就好了。

查找时会发现，这段代码其实也在构造方法中。我们去看看这个方法里都做了啥吧。

可以看到开始对目录下的APK文件开始扫描了，并且使用一个线程池来开始扫描任务。因为这里是最新源码（Android 12）所以大家可以看到的是使用线程池来开启任务。在之前Android 7 的时候在主线程中开启扫描任务。有兴趣的同学可以去看看Android 7 的源码对比来看看。我们再追踪到submit方法中。

在submit方法中最终会调用到parsePackage()中，这个mPackageParser是一个 PackageParser2对象，最终会走到PackageParser2.parsePackage()中。我们接下来去看看吧。

我们可以看到在核心代码中解析工作还是交给了一个parsingUtils.parsePackage最后会得到一个ParsingPackage。所有的解析操作都在ParsingPackageUtils这个类中完成，我们之后再分析，当然解析主要是解析AndroidManifest.xml，会把里面所有涉及到的结点都会缓存下来。
可以看看ParsingPackage里面的相关代码。

public interface ParsingPackage extends ParsingPackageRead {

    ParsingPackage addActivity(ParsedActivity parsedActivity);

    ParsingPackage addAdoptPermission(String adoptPermission);

    ParsingPackage addConfigPreference(ConfigurationInfo configPreference);

    ParsingPackage addFeatureGroup(FeatureGroupInfo featureGroup);

    ParsingPackage addImplicitPermission(String permission);

    ParsingPackage addInstrumentation(ParsedInstrumentation instrumentation);

    ParsingPackage addKeySet(String keySetName, PublicKey publicKey);

    ParsingPackage addLibraryName(String libraryName);

    ParsingPackage addOriginalPackage(String originalPackage);

    ParsingPackage addOverlayable(String overlayableName, String actorName);

    ParsingPackage addPermission(ParsedPermission permission);
    // ...省略部分代码
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

是不是可以看到好多熟悉的东西，在解析之后就会存起来，方便AMS调用。我们还可以看看实现类。

public class ParsingPackageImpl implements ParsingPackage, Parcelable {

    private static final String TAG = "PackageImpl";

    @NonNull
    @DataClass.ParcelWith(ForInternedStringList.class)
    protected List<String> protectedBroadcasts = emptyList();

    @NonNull
    protected List<ParsedActivity> activities = emptyList();

    @NonNull
    protected List<ParsedActivity> receivers = emptyList();

    @NonNull
    protected List<ParsedService> services = emptyList();

    @NonNull
    protected List<ParsedProvider> providers = emptyList();

    @NonNull
    private List<ParsedAttribution> attributions = emptyList();
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

看到熟悉的四大组件没，其中的ParsedActivity、ParsedService等大家可以理解成一个bean类用来存放解析出来的数据。
在PMS是用final WatchedArrayMap<String, AndroidPackage> mPackages = new WatchedArrayMap<>() 这样的一个map存起来的。key是包名，值就是上面所存储的 ParsingPackage。
这样整个PMS的工作也就完成了，解压缩apk，解析xml文件。

四、AMS与PMS的联动

上面分析了PMS的逻辑，下面来看看AMS都做了什么吧。

AMS是用来管理activity的，想要了解我们就从最简单的跳转开始吧，从startActivity()开始吧。

@Override
    public void startActivity(Intent intent, @Nullable Bundle options) {
        if (mIntent != null && mIntent.hasExtra(AutofillManager.EXTRA_RESTORE_SESSION_TOKEN)
                && mIntent.hasExtra(AutofillManager.EXTRA_RESTORE_CROSS_ACTIVITY)) {
            if (TextUtils.equals(getPackageName(),
                    intent.resolveActivity(getPackageManager()).getPackageName())) {
                // Apply Autofill restore mechanism on the started activity by startActivity()
                final IBinder token =
                        mIntent.getIBinderExtra(AutofillManager.EXTRA_RESTORE_SESSION_TOKEN);
                // Remove restore ability from current activity
                mIntent.removeExtra(AutofillManager.EXTRA_RESTORE_SESSION_TOKEN);
                mIntent.removeExtra(AutofillManager.EXTRA_RESTORE_CROSS_ACTIVITY);
                // Put restore token
                intent.putExtra(AutofillManager.EXTRA_RESTORE_SESSION_TOKEN, token);
                intent.putExtra(AutofillManager.EXTRA_RESTORE_CROSS_ACTIVITY, true);
            }
        }
        if (options != null) {
            startActivityForResult(intent, -1, options);
        } else {
            // Note we want to go through this call for compatibility with
            // applications that may have overridden the method.
            startActivityForResult(intent, -1);
        }
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

我们在外部调用startActivity方法时，我们最后就会调用到上述代码。

 public void startActivityForResult(@RequiresPermission Intent intent, int requestCode,
            @Nullable Bundle options) {
        if (mParent == null) {
            options = transferSpringboardActivityOptions(options);
            Instrumentation.ActivityResult ar =
                mInstrumentation.execStartActivity(
                    this, mMainThread.getApplicationThread(), mToken, this,
                    intent, requestCode, options);
            if (ar != null) {
                mMainThread.sendActivityResult(
                    mToken, mEmbeddedID, requestCode, ar.getResultCode(),
                    ar.getResultData());
            }
            //...省略代码
        }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

最终会走到mInstrumentation.execStartActivity()中。这里也没有涉及到AMS，我们接着往下看。

public ActivityResult execStartActivity(
            Context who, IBinder contextThread, IBinder token, Activity target,
            Intent intent, int requestCode, Bundle options) {
      //....省略代码
        try {
            intent.migrateExtraStreamToClipData(who);
            intent.prepareToLeaveProcess(who);
            int result = ActivityTaskManager.getService().startActivity(whoThread,
                    who.getOpPackageName(), who.getAttributionTag(), intent,
                    intent.resolveTypeIfNeeded(who.getContentResolver()), token,
                    target != null ? target.mEmbeddedID : null, requestCode, 0, null, options);
            checkStartActivityResult(result, intent);
        } catch (RemoteException e) {
            throw new RuntimeException("Failure from system", e);
        }
        return null;
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

这里开始就有点AMS的味道了，那么这个getService()获取的到底是不是AMS呢，我们接着探索。

    /** @hide */
    public static IActivityTaskManager getService() {
        return IActivityTaskManagerSingleton.get();
    }

    @UnsupportedAppUsage(trackingBug = 129726065)
    private static final Singleton<IActivityTaskManager> IActivityTaskManagerSingleton =
            new Singleton<IActivityTaskManager>() {
                @Override
                protected IActivityTaskManager create() {
                    final IBinder b = ServiceManager.getService(Context.ACTIVITY_TASK_SERVICE);
                    return IActivityTaskManager.Stub.asInterface(b);
                }
            };
1
2
3
4
5
6
7
8
9
10
11
12
13
14

看到这里我们可能发现AMS还没有出现，代替的是ActivityTaskManager，没错，Android10 之后，AMS就把管理Activity的工作交给了ActivityTaskManager。
我们先来分析分析上述代码吧。getService返回的是IActivityTaskManagerSingleton.get()，具体我们看看Singleton这个类就好了。

public abstract class Singleton<T> {

    @UnsupportedAppUsage
    public Singleton() {
    }

    @UnsupportedAppUsage
    private T mInstance;

    protected abstract T create();

    @UnsupportedAppUsage
    public final T get() {
        synchronized (this) {
            if (mInstance == null) {
                mInstance = create();
            }
            return mInstance;
        }
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

不知道大家看清楚这个单例模式没有，实例不是自己new的，是通过create方法返回的。那么之前的代码就非常好理解了，get()方法其实拿到的是create()的返回值，就是返回了一个Binder对象并转化IActivityTaskManager，也就是说其实我们app内部跳转Activity是一个跨进程通信。这里就是从APP进程到AMS的进程里面去了。
我们可以接着往下看Stub的实现类ActivityTaskManagerService。我们找到如下代码。

@Override
public final int startActivity(IApplicationThread caller, String callingPackage,
                               String callingFeatureId, Intent intent, String resolvedType, IBinder resultTo,
                               String resultWho, int requestCode, int startFlags, ProfilerInfo profilerInfo,
                               Bundle bOptions) {
    return startActivityAsUser(caller, callingPackage, callingFeatureId, intent, resolvedType,
                               resultTo, resultWho, requestCode, startFlags, profilerInfo, bOptions,
                               UserHandle.getCallingUserId());
    }
最终会走到startActivityAsUser。
  private int startActivityAsUser(IApplicationThread caller, String callingPackage,
            @Nullable String callingFeatureId, Intent intent, String resolvedType,
            IBinder resultTo, String resultWho, int requestCode, int startFlags,
            ProfilerInfo profilerInfo, Bundle bOptions, int userId, boolean validateIncomingUser) {
        assertPackageMatchesCallingUid(callingPackage);
        enforceNotIsolatedCaller("startActivityAsUser");

        userId = getActivityStartController().checkTargetUser(userId, validateIncomingUser,
                Binder.getCallingPid(), Binder.getCallingUid(), "startActivityAsUser");

        // TODO: Switch to user app stacks here.
        return getActivityStartController().obtainStarter(intent, "startActivityAsUser")
                .setCaller(caller)
                .setCallingPackage(callingPackage)
                .setCallingFeatureId(callingFeatureId)
                .setResolvedType(resolvedType)
                .setResultTo(resultTo)
                .setResultWho(resultWho)
                .setRequestCode(requestCode)
                .setStartFlags(startFlags)
                .setProfilerInfo(profilerInfo)
                .setActivityOptions(bOptions)
                .setUserId(userId)
                .execute();

    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

不用看上面的一大堆代码，我们只看最后的方法execute()，上面一大堆设置变量最后也会到execute()中执行。

 int execute() {
        try {
            // Refuse possible leaked file descriptors
            if (mRequest.intent != null && mRequest.intent.hasFileDescriptors()) {
                throw new IllegalArgumentException("File descriptors passed in Intent");
            }

            final LaunchingState launchingState;
            synchronized (mService.mGlobalLock) {
                final ActivityRecord caller = ActivityRecord.forTokenLocked(mRequest.resultTo);
                final int callingUid = mRequest.realCallingUid == Request.DEFAULT_REAL_CALLING_UID
                        ?  Binder.getCallingUid() : mRequest.realCallingUid;
                launchingState = mSupervisor.getActivityMetricsLogger().notifyActivityLaunching(
                        mRequest.intent, caller, callingUid);
            }

            // If the caller hasn't already resolved the activity, we're willing
            // to do so here. If the caller is already holding the WM lock here,
            // and we need to check dynamic Uri permissions, then we're forced
            // to assume those permissions are denied to avoid deadlocking.
            if (mRequest.activityInfo == null) {
                mRequest.resolveActivity(mSupervisor);
            }
        }
 }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

我们可以看代码中的注释哈。会在resolveActivity中处理相关逻辑。

 void resolveActivity(ActivityTaskSupervisor supervisor) {
           //....省略部分代码
            resolveInfo = supervisor.resolveIntent(intent, resolvedType, userId,
                    0 /* matchFlags */,
                    computeResolveFilterUid(callingUid, realCallingUid, filterCallingUid));
 }
最后会在resolveIntent中拿到我们所需要的东西的。
 ResolveInfo resolveIntent(Intent intent, String resolvedType, int userId, int flags,
            int filterCallingUid) {
              //...省略部分代码
            final long token = Binder.clearCallingIdentity();
            try {
                return mService.getPackageManagerInternalLocked().resolveIntent(
                        intent, resolvedType, modifiedFlags, privateResolveFlags, userId, true,
                        filterCallingUid);
            } finally {
                Binder.restoreCallingIdentity(token);
            }
        } finally {
            Trace.traceEnd(TRACE_TAG_WINDOW_MANAGER);
        }
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

其中mService是ActivityTaskManagerService。看看返回的对象是什么吧。

PackageManagerInternal getPackageManagerInternalLocked() {
        if (mPmInternal == null) {
            mPmInternal = LocalServices.getService(PackageManagerInternal.class);
        }
        return mPmInternal;
    }
1
2
3
4
5
6

看到这里AMS是不是就应该和PMS产生了联系呢，我们再仔细看看。看看PackageManagerInternal能不能在PMS中找到吧。

 private class PackageManagerInternalImpl extends PackageManagerInternal {
        @Override
        public List<ApplicationInfo> getInstalledApplications(int flags, int userId,
                int callingUid) {
            return PackageManagerService.this.getInstalledApplicationsListInternal(flags, userId,
                    callingUid);
        }

        @Override
        public boolean isPlatformSigned(String packageName) {
            PackageSetting packageSetting = mSettings.getPackageLPr(packageName);
            if (packageSetting == null) {
                return false;
            }
            AndroidPackage pkg = packageSetting.pkg;
            if (pkg == null) {
                // May happen if package in on a removable sd card
                return false;
            }
            return pkg.getSigningDetails().hasAncestorOrSelf(mPlatformPackage.getSigningDetails())
                    || mPlatformPackage.getSigningDetails().checkCapability(pkg.getSigningDetails(),
                    PackageParser.SigningDetails.CertCapabilities.PERMISSION);
        }
     //...省略部分代码

 }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

我们可以在PMS中找到一个实现类，其实我们最终返回的对象就是PackageManagerInternalImpl。我们可以看其中部分的代码实现。因为是PMS的内部类，所以直接调用PMS的对象访问PMS自己的方法再通过内部类提供给外部。我们再回过头看看ResloveInfo。

public class ResolveInfo implements Parcelable {
    private static final String TAG = "ResolveInfo";
    private static final String INTENT_FORWARDER_ACTIVITY =
            "com.android.internal.app.IntentForwarderActivity";

    /**
     * The activity or broadcast receiver that corresponds to this resolution
     * match, if this resolution is for an activity or broadcast receiver.
     * Exactly one of {@link #activityInfo}, {@link #serviceInfo}, or
     * {@link #providerInfo} will be non-null.
     */
    public ActivityInfo activityInfo;

    /**
     * The service that corresponds to this resolution match, if this resolution
     * is for a service. Exactly one of {@link #activityInfo},
     * {@link #serviceInfo}, or {@link #providerInfo} will be non-null.
     */
    public ServiceInfo serviceInfo;

    /**
     * The provider that corresponds to this resolution match, if this
     * resolution is for a provider. Exactly one of {@link #activityInfo},
     * {@link #serviceInfo}, or {@link #providerInfo} will be non-null.
     */
    public ProviderInfo providerInfo;

    /**
     * An auxiliary response that may modify the resolved information. This is
     * only set under certain circumstances; such as when resolving instant apps
     * or components defined in un-installed splits.
     * @hide
     */
    public AuxiliaryResolveInfo auxiliaryInfo;

    /**
     * Whether or not an instant app is available for the resolved intent.
     */
    public boolean isInstantAppAvailable;

    /**
     * The IntentFilter that was matched for this ResolveInfo.
     */
    public IntentFilter filter;
    //...省略部分代码
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46

在ResloveInfo中是存储了关于四大组件的所有信息了。我们通过PMS之前解析的东西都放在ResolveInfo中，我们就可以在ResolveInfo中拿到我们所需要的所有东西。
拿到我们想要的东西之后，就回到最开始的地方execute方法。execute方法中会调用resolveActivity方法，就是在这里我们就去和PMS通信了。我们现在就从这里开始吧。

 // Collect information about the target of the Intent.
            activityInfo = supervisor.resolveActivity(intent, resolveInfo, startFlags,
                    profilerInfo);
1
2
3

这里拿到activityInfo之后，我们就接着回去看execute方法。这里activityInfo是一个全局变量，存放在一个Request 的内部类中。我们再看看execute方法中其他的代码吧。

    if (mRequest.activityInfo == null) {
                mRequest.resolveActivity(mSupervisor);
            }

       //...省略部分代码
       res = executeRequest(mRequest);
1
2
3
4
5
6

在我们拿到信息之后就会去执行executeRequest方法，在这里面去接着执行我们的启动流程。
之后就是看源码的的流程了就不再多说了。
我们已经了解AMS、PMS各自逻辑以及相互的联系了，这也是本次文章的目的。
