1 作品欣赏

作品欣赏有5个视频，最后一个是我的毕业设计。也是我们这个教程的
最终目标。

可视化界面实现ROS话题通信的发布者实现

可视化界面实现ROS话题通信的发布者及订阅者实现

通过可视化界面的按键控件来控制ROS小乌龟。nice！

利用ROS和QT制作机械臂仿真平台，完成示教模式的编写，输入示教模式，点动示教模式两种模式，并且已经测试完毕。

利用ROS和QT制作机械臂仿真平台，通过示教模式来示教点位，确认机械臂的运动轨迹，在进行抓取物体，放下物体。

2 教程时间安排

本人是上班族，平时上班基本没有什么时间。只能在周末出该教程。

3 教程目标

本教程主要教大家使用QT来开发可视化界面，俗称人机交互界面，主要是跟ROS交互，目标就是上面5个作品分享视频中的大部分内容。后续也会其他的知识加入。

4 需要掌握什么知识可以看该教程

本教程是有视频教程和文档教程，只要会C++基础知识就可以学习该教程，（注：本教程使用的编程语言是C++，不会使用其他编程语言。）；了解ROS的更好。

5 需要什么硬件及软件

硬件：有一个笔记本就可以，内存尽量16G以上，不然虚拟机一开可能有点不够用。当然也可以安装双系统。
软件 ： virtualbox虚拟机软件、SolidWorks软件（制作模型需要）。

6 安装虚拟机软件及ROS

6.1虚拟机软件下载

安装 virtualbox 需要先访问官网，下载安装包，官网下载地址:https://www.virtualbox.org/wiki/Downloads

安装就正常安装一直下一步就好了。提示有提示安装就安装。

6.2 下载ubuntu20.04 镜像

下载地址

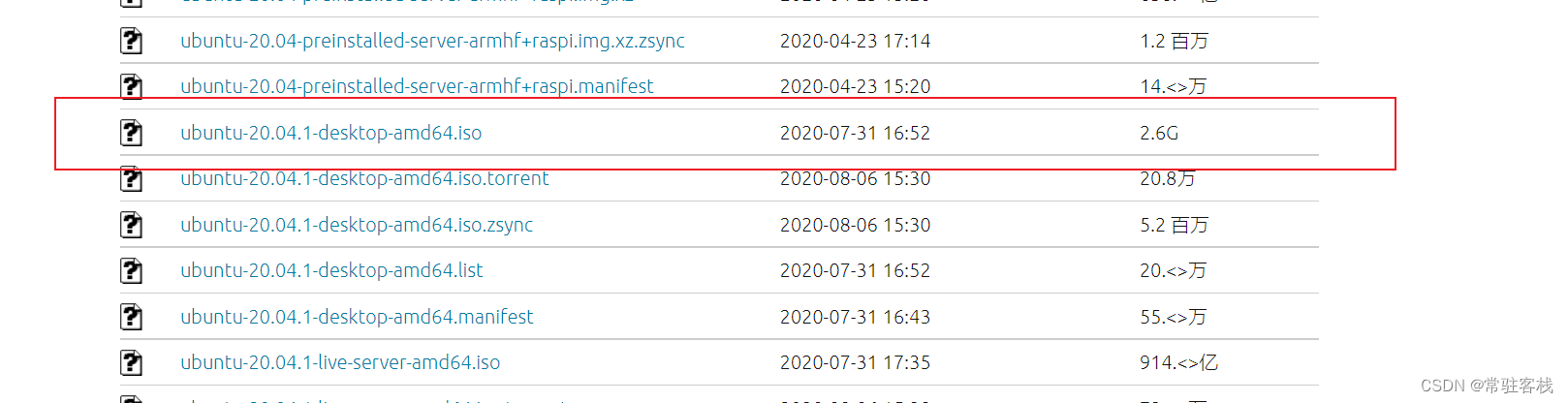

https://old-releases.ubuntu.com/releases/focal/

7 ROS部分知识介绍：

7.0 ROS文件系统

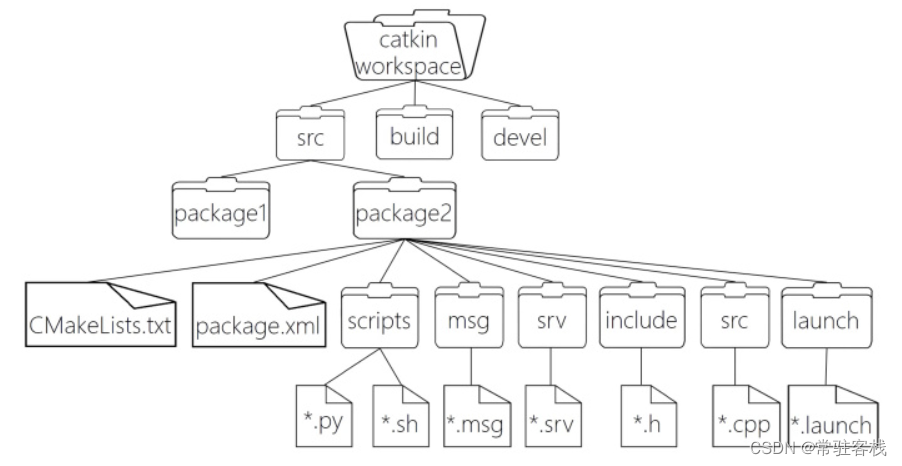

ROS文件系统级指的是在硬盘上ROS源代码的组织形式，其结构大致可以如下图所示：

WorkSpace — 自定义的工作空间

|--- build:编译空间，用于存放CMake和catkin的缓存信息、配置信息和其他中间文件。

|--- devel:开发空间，用于存放编译后生成的目标文件，包括头文件、动态&静态链接库、可执行文件等。

|--- src: 源码

    |-- package：功能包(ROS基本单元)包含多个节点、库与配置文件，包名所有字母小写，只能由字母、数字与下划线组成

        |-- CMakeLists.txt 配置编译规则，比如源文件、依赖项、目标文件

        |-- package.xml 包信息，比如:包名、版本、作者、依赖项...(以前版本是 manifest.xml)

        |-- scripts 存储python文件

        |-- src 存储C++源文件

        |-- include 头文件

        |-- msg 消息通信格式文件

        |-- srv 服务通信格式文件

        |-- action 动作格式文件

        |-- launch 可一次性运行多个节点

        |-- config 配置信息

    |-- CMakeLists.txt: 编译的基本配置
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

ROS 文件系统中部分目录和文件前面编程中已经有所涉及，比如功能包的创建、src目录下cpp文件的编写、scripts目录下python文件的编写、launch目录下launch文件的编写，并且也配置了 package.xml 与 CMakeLists.txt 文件。其他目录下的内容后面教程将会再行介绍，当前我们主要介绍: package.xml 与 CMakeLists.txt 这两个配置文件。

7.0.0 package.xml

该文件定义有关软件包的属性，例如软件包名称，版本号，作者，维护者以及对其他catkin软件包的依赖性。请注意，该概念类似于旧版 rosbuild 构建系统中使用的manifest.xml文件。

​<?xml version="1.0"?>
<!-- 格式: 以前是 1，推荐使用格式 2 -->
<package format="2">
  <!-- 包名 -->
  <name>demo01_hello_vscode</name>
  <!-- 版本 -->
  <version>0.0.0</version>
  <!-- 描述信息 -->
  <description>The demo01_hello_vscode package</description>

  <!-- One maintainer tag required, multiple allowed, one person per tag -->
  <!-- Example:  -->
  <!-- <maintainer email="jane.doe@example.com">Jane Doe</maintainer> -->
  <!-- 维护人员 -->
  <maintainer email="xuzuo@todo.todo">xuzuo</maintainer>


  <!-- One license tag required, multiple allowed, one license per tag -->
  <!-- Commonly used license strings: -->
  <!--   BSD, MIT, Boost Software License, GPLv2, GPLv3, LGPLv2.1, LGPLv3 -->
  <!-- 许可证信息，ROS核心组件默认 BSD -->
  <license>TODO</license>


  <!-- Url tags are optional, but multiple are allowed, one per tag -->
  <!-- Optional attribute type can be: website, bugtracker, or repository -->
  <!-- Example: -->
  <!-- <url type="website">http://wiki.ros.org/demo01_hello_vscode</url> -->


  <!-- Author tags are optional, multiple are allowed, one per tag -->
  <!-- Authors do not have to be maintainers, but could be -->
  <!-- Example: -->
  <!-- <author email="jane.doe@example.com">Jane Doe</author> -->


  <!-- The *depend tags are used to specify dependencies -->
  <!-- Dependencies can be catkin packages or system dependencies -->
  <!-- Examples: -->
  <!-- Use depend as a shortcut for packages that are both build and exec dependencies -->
  <!--   <depend>roscpp</depend> -->
  <!--   Note that this is equivalent to the following: -->
  <!--   <build_depend>roscpp</build_depend> -->
  <!--   <exec_depend>roscpp</exec_depend> -->
  <!-- Use build_depend for packages you need at compile time: -->
  <!--   <build_depend>message_generation</build_depend> -->
  <!-- Use build_export_depend for packages you need in order to build against this package: -->
  <!--   <build_export_depend>message_generation</build_export_depend> -->
  <!-- Use buildtool_depend for build tool packages: -->
  <!--   <buildtool_depend>catkin</buildtool_depend> -->
  <!-- Use exec_depend for packages you need at runtime: -->
  <!--   <exec_depend>message_runtime</exec_depend> -->
  <!-- Use test_depend for packages you need only for testing: -->
  <!--   <test_depend>gtest</test_depend> -->
  <!-- Use doc_depend for packages you need only for building documentation: -->
  <!--   <doc_depend>doxygen</doc_depend> -->
  <!-- 依赖的构建工具，这是必须的 -->
  <buildtool_depend>catkin</buildtool_depend>

  <!-- 指定构建此软件包所需的软件包 -->
  <build_depend>roscpp</build_depend>
  <build_depend>rospy</build_depend>
  <build_depend>std_msgs</build_depend>

  <!-- 指定根据这个包构建库所需要的包 -->
  <build_export_depend>roscpp</build_export_depend>
  <build_export_depend>rospy</build_export_depend>
  <build_export_depend>std_msgs</build_export_depend>

  <!-- 运行该程序包中的代码所需的程序包 -->
  <exec_depend>roscpp</exec_depend>
  <exec_depend>rospy</exec_depend>
  <exec_depend>std_msgs</exec_depend>


  <!-- The export tag contains other, unspecified, tags -->
  <export>
    <!-- Other tools can request additional information be placed here -->

  </export>
</package>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81

7.0.1 CMakelists.txt

文件CMakeLists.txt是CMake构建系统的输入，用于构建软件包。任何兼容CMake的软件包都包含一个或多个CMakeLists.txt文件，这些文件描述了如何构建代码以及将代码安装到何处。

​cmake_minimum_required(VERSION 3.0.2) #所需 cmake 版本
project(demo01_hello_vscode) #包名称，会被 ${PROJECT_NAME} 的方式调用

## Compile as C++11, supported in ROS Kinetic and newer
# add_compile_options(-std=c++11)

## Find catkin macros and libraries
## if COMPONENTS list like find_package(catkin REQUIRED COMPONENTS xyz)
## is used, also find other catkin packages
#设置构建所需要的软件包
find_package(catkin REQUIRED COMPONENTS
  roscpp
  rospy
  std_msgs
)

## System dependencies are found with CMake's conventions
#默认添加系统依赖
# find_package(Boost REQUIRED COMPONENTS system)


## Uncomment this if the package has a setup.py. This macro ensures
## modules and global scripts declared therein get installed
## See http://ros.org/doc/api/catkin/html/user_guide/setup_dot_py.html
# 启动 python 模块支持
# catkin_python_setup()

################################################
## Declare ROS messages, services and actions ##
## 声明 ROS 消息、服务、动作... ##
################################################

## To declare and build messages, services or actions from within this
## package, follow these steps:
## * Let MSG_DEP_SET be the set of packages whose message types you use in
##   your messages/services/actions (e.g. std_msgs, actionlib_msgs, ...).
## * In the file package.xml:
##   * add a build_depend tag for "message_generation"
##   * add a build_depend and a exec_depend tag for each package in MSG_DEP_SET
##   * If MSG_DEP_SET isn't empty the following dependency has been pulled in
##     but can be declared for certainty nonetheless:
##     * add a exec_depend tag for "message_runtime"
## * In this file (CMakeLists.txt):
##   * add "message_generation" and every package in MSG_DEP_SET to
##     find_package(catkin REQUIRED COMPONENTS ...)
##   * add "message_runtime" and every package in MSG_DEP_SET to
##     catkin_package(CATKIN_DEPENDS ...)
##   * uncomment the add_*_files sections below as needed
##     and list every .msg/.srv/.action file to be processed
##   * uncomment the generate_messages entry below
##   * add every package in MSG_DEP_SET to generate_messages(DEPENDENCIES ...)

## Generate messages in the 'msg' folder
# add_message_files(
#   FILES
#   Message1.msg
#   Message2.msg
# )

## Generate services in the 'srv' folder
# add_service_files(
#   FILES
#   Service1.srv
#   Service2.srv
# )

## Generate actions in the 'action' folder
# add_action_files(
#   FILES
#   Action1.action
#   Action2.action
# )

## Generate added messages and services with any dependencies listed here
# 生成消息、服务时的依赖包
# generate_messages(
#   DEPENDENCIES
#   std_msgs
# )

################################################
## Declare ROS dynamic reconfigure parameters ##
## 声明 ROS 动态参数配置 ##
################################################

## To declare and build dynamic reconfigure parameters within this
## package, follow these steps:
## * In the file package.xml:
##   * add a build_depend and a exec_depend tag for "dynamic_reconfigure"
## * In this file (CMakeLists.txt):
##   * add "dynamic_reconfigure" to
##     find_package(catkin REQUIRED COMPONENTS ...)
##   * uncomment the "generate_dynamic_reconfigure_options" section below
##     and list every .cfg file to be processed

## Generate dynamic reconfigure parameters in the 'cfg' folder
# generate_dynamic_reconfigure_options(
#   cfg/DynReconf1.cfg
#   cfg/DynReconf2.cfg
# )

###################################
## catkin specific configuration ##
## catkin 特定配置##
###################################
## The catkin_package macro generates cmake config files for your package
## Declare things to be passed to dependent projects
## INCLUDE_DIRS: uncomment this if your package contains header files
## LIBRARIES: libraries you create in this project that dependent projects also need
## CATKIN_DEPENDS: catkin_packages dependent projects also need
## DEPENDS: system dependencies of this project that dependent projects also need
# 运行时依赖
catkin_package(
#  INCLUDE_DIRS include
#  LIBRARIES demo01_hello_vscode
#  CATKIN_DEPENDS roscpp rospy std_msgs
#  DEPENDS system_lib
)

###########
## Build ##
###########

## Specify additional locations of header files
## Your package locations should be listed before other locations
# 添加头文件路径，当前程序包的头文件路径位于其他文件路径之前
include_directories(
# include
  ${catkin_INCLUDE_DIRS}
)

## Declare a C++ library
# 声明 C++ 库
# add_library(${PROJECT_NAME}
#   src/${PROJECT_NAME}/demo01_hello_vscode.cpp
# )

## Add cmake target dependencies of the library
## as an example, code may need to be generated before libraries
## either from message generation or dynamic reconfigure
# 添加库的 cmake 目标依赖
# add_dependencies(${PROJECT_NAME} ${${PROJECT_NAME}_EXPORTED_TARGETS} ${catkin_EXPORTED_TARGETS})

## Declare a C++ executable
## With catkin_make all packages are built within a single CMake context
## The recommended prefix ensures that target names across packages don't collide
# 声明 C++ 可执行文件
add_executable(Hello_VSCode src/Hello_VSCode.cpp)

## Rename C++ executable without prefix
## The above recommended prefix causes long target names, the following renames the
## target back to the shorter version for ease of user use
## e.g. "rosrun someones_pkg node" instead of "rosrun someones_pkg someones_pkg_node"
#重命名c++可执行文件
# set_target_properties(${PROJECT_NAME}_node PROPERTIES OUTPUT_NAME node PREFIX "")

## Add cmake target dependencies of the executable
## same as for the library above
#添加可执行文件的 cmake 目标依赖
add_dependencies(Hello_VSCode ${${PROJECT_NAME}_EXPORTED_TARGETS} ${catkin_EXPORTED_TARGETS})

## Specify libraries to link a library or executable target against
#指定库、可执行文件的链接库
target_link_libraries(Hello_VSCode
  ${catkin_LIBRARIES}
)

#############
## Install ##
## 安装 ##
#############

# all install targets should use catkin DESTINATION variables
# See http://ros.org/doc/api/catkin/html/adv_user_guide/variables.html

## Mark executable scripts (Python etc.) for installation
## in contrast to setup.py, you can choose the destination
#设置用于安装的可执行脚本
catkin_install_python(PROGRAMS
  scripts/Hi.py
  DESTINATION ${CATKIN_PACKAGE_BIN_DESTINATION}
)

## Mark executables for installation
## See http://docs.ros.org/melodic/api/catkin/html/howto/format1/building_executables.html
# install(TARGETS ${PROJECT_NAME}_node
#   RUNTIME DESTINATION ${CATKIN_PACKAGE_BIN_DESTINATION}
# )

## Mark libraries for installation
## See http://docs.ros.org/melodic/api/catkin/html/howto/format1/building_libraries.html
# install(TARGETS ${PROJECT_NAME}
#   ARCHIVE DESTINATION ${CATKIN_PACKAGE_LIB_DESTINATION}
#   LIBRARY DESTINATION ${CATKIN_PACKAGE_LIB_DESTINATION}
#   RUNTIME DESTINATION ${CATKIN_GLOBAL_BIN_DESTINATION}
# )

## Mark cpp header files for installation
# install(DIRECTORY include/${PROJECT_NAME}/
#   DESTINATION ${CATKIN_PACKAGE_INCLUDE_DESTINATION}
#   FILES_MATCHING PATTERN "*.h"
#   PATTERN ".svn" EXCLUDE
# )

## Mark other files for installation (e.g. launch and bag files, etc.)
# install(FILES
#   # myfile1
#   # myfile2
#   DESTINATION ${CATKIN_PACKAGE_SHARE_DESTINATION}
# )

#############
## Testing ##
#############

## Add gtest based cpp test target and link libraries
# catkin_add_gtest(${PROJECT_NAME}-test test/test_demo01_hello_vscode.cpp)
# if(TARGET ${PROJECT_NAME}-test)
#   target_link_libraries(${PROJECT_NAME}-test ${PROJECT_NAME})
# endif()

## Add folders to be run by python nosetests
# catkin_add_nosetests(test)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223

7.1 话题通信理论知识

话题通信实现模型是比较复杂的，该模型如下图所示,该模型中涉及到三个角色:

ROS Master (管理者)
Talker (发布者)
Listener (订阅者)
ROS Master 负责保管 Talker 和 Listener 注册的信息，并匹配话题相同的 Talker 与 Listener，帮助 Talker 与 Listener 建立连接，连接建立后，Talker 可以发布消息，且发布的消息会被 Listener 订阅。

整个流程由以下步骤实现:

0.Talker注册
Talker启动后，会通过RPC在 ROS Master 中注册自身信息，其中包含所发布消息的话题名称。ROS Master 会将节点的注册信息加入到注册表中。

1.Listener注册
Listener启动后，也会通过RPC在 ROS Master 中注册自身信息，包含需要订阅消息的话题名。ROS Master 会将节点的注册信息加入到注册表中。

2.ROS Master实现信息匹配
ROS Master 会根据注册表中的信息匹配Talker 和 Listener，并通过 RPC 向 Listener 发送 Talker 的 RPC 地址信息。

3.Listener向Talker发送请求
Listener 根据接收到的 RPC 地址，通过 RPC 向 Talker 发送连接请求，传输订阅的话题名称、消息类型以及通信协议(TCP/UDP)。

4.Talker确认请求
Talker 接收到 Listener 的请求后，也是通过 RPC 向 Listener 确认连接信息，并发送自身的 TCP 地址信息。

5.Listener与Talker件里连接
Listener 根据步骤4 返回的消息使用 TCP 与 Talker 建立网络连接。

6.Talker向Listener发送消息

连接建立后，Talker 开始向 Listener 发布消息。

注意1:上述实现流程中，前五步使用的 RPC协议，最后两步使用的是 TCP 协议

注意2: Talker 与 Listener 的启动无先后顺序要求

注意3: Talker 与 Listener 都可以有多个

注意4: Talker 与 Listener 连接建立后，不再需要 ROS Master。也即，即便关闭ROS Master，Talker
与 Listern 照常通信。

7.2 ROS节点运行管理launch文件

一个程序中可能需要启动多个节点，比如:ROS 内置的小乌龟案例，如果要控制乌龟运动，要启动多个窗口，分别启动
roscore、乌龟界面节点、键盘控制节点。如果每次都调用 rosrun 逐一启动，显然效率低下，如何优化?

采用的优化策略便是使用roslaunch 命令集合 launch 文件启动管理节点，并且在后续教程中，也多次使用到了 launch 文件

概念
launch 文件是一个 XML 格式的文件，可以启动本地和远程的多个节点，还可以在参数服务器中设置参数。

作用
简化节点的配置与启动，提高ROS程序的启动效率。

使用
以 turtlesim 为例演示

1.新建launch文件
在功能包下添加 launch目录, 目录下新建 xxxx.launch 文件，编辑 launch 文件

<launch>
    <node pkg="turtlesim" type="turtlesim_node"     name="myTurtle" output="screen" />
    <node pkg="turtlesim" type="turtle_teleop_key"  name="myTurtleContro" output="screen" />
</launch>
1
2
3
4

2.调用 launch 文件

roslaunch 包名 xxx.launch
1

注意:roslaunch 命令执行launch文件时，首先会判断是否启动了 roscore,如果启动了，则不再启动，否则，会自动调用 roscore
