腾讯云部署K8s集群

0. 导读（重要！！！一定要读）

该篇文章记录了使用腾讯云轻量级应用服务器创建k8s集群，因使用云服务器创建时和通过vmware创建在网卡配置上有很大的不同，我在配置过程中遇到了很多坑，文章中都进行了详细的记录。

个人建议先通读全文，不要着急下手，其中Master节点操作时只需要走前两步骤即可，其它步骤不要走（那是我踩过的坑），子节点操作整个步骤都不要走，也是我踩过的坑。Master节点操作前两步执行后，直接走虚拟网卡创建这一步骤即可，文章里面有详细的解释。

1. 环境准备

版本

集群版本：

1. k8s=v1.21.0

2. kube-apiserver:v1.21.0

3. kube-proxy:v1.21.0

4. kube-controller-manager:v1.21.0

5. kube-scheduler:v1.21.0

6. coredns:v1.8.0

7. etcd:3.4.13-0

8. pause:3.4.1

服务器配置

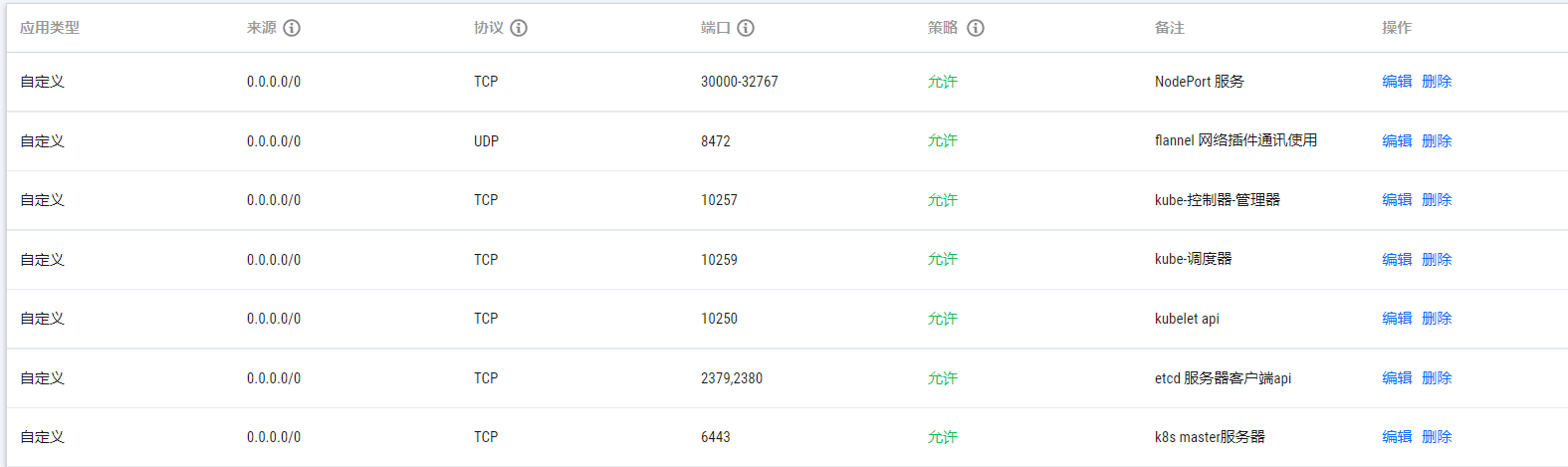

端口配置

主节点：

NodePort Services是pod服务的默认端口范围。这里如果希望Master的IP也可以访问Pod服务，那么也可以给Master主机开放这些端口（建议）

子节点：

所有节点：

Flannel网络组件构建Pod之间的通信时需要的配置（本文使用的不是Flannel网络，可不配置此项）

2. 安装步骤

所有主机操作

1. 提前准备

1. 配置各主机的名称和hosts

   1. 配置主机名称:vi /etc/hostname

      命令：
      master服务器:
      k8s-master
      node1号服务器:
      k8s-node01
      1
      2
      3
      4
      5

   2. 修改hosts：

      添加：  IP地址  hostname
      XX.XX.236.113 k8s-master
      XX.XX.91.15 k8s-node01
      1
      2
      3

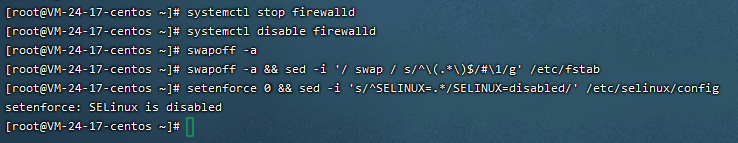

2. 在K8s中为了高效运行，整个集群的机器需要关闭防火墙、SWAP分区以及Selinux，使用如下命令：

#关闭防火墙
systemctl stop firewalld
systemctl disable firewalld

# 暂时关闭SWAP分区
swapoff -a
# 永久禁用SWAP分区
swapoff -a && sed -i '/ swap / s/^\(.*\)$/#\1/g' /etc/fstab

# 禁用Selinux
setenforce 0 && sed -i 's/^SELINUX=.*/SELINUX=disabled/' /etc/selinux/config


1
2
3
4
5
6
7
8
9
10
11
12
13

2. 将系统中桥接的IPv4以及IPv6的流量串通：

cat >/etc/sysctl.d/k8s.conf << EOF
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
EOF
sysctl --system
1
2
3
4
5

3. 时间同步

   # 时间同步
   yum install ntpdate -y
   ntpdate time.windows.com
   1
   2
   3

2. 安装docker

详细看这一篇：mystudy/服务器部署/Docker基础篇.md · Zhang-HaoQi/Knowledge - 码云 - 开源中国 (gitee.com)

3. 安装Kubernetes的安装组件

1. 查看最新版的k8s

   curl -sSL https://dl.k8s.io/release/stable.txt
   1



   目前最新版本是1.24.2，k8s1.24版本之后不再使用docker作为容器，因此我们暂不使用该版本，使用1.21.0版本进行安装

2. 安装k8s的yum源

   vi /etc/yum.repos.d/kubernetes.repo

   # 在这个文件中输入
   [kubernetes]
   name=Kubernetes
   baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
   enable=1
   gpgcheck=0
   repo_gpgcheck=0
   gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
   https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
   1
   2
   3
   4
   5
   6
   7
   8
   9
   10
   11

3. 移除旧版本

    yum remove -y kubelet kubeadm kubectl
   1

4. 查看可安装的版本

    yum list kubelet --showduplicates | sort -r
   1



5. 安装kubelet、kubeadm、kubectl 指定版本

    yum install -y kubelet-1.21.0 kubeadm-1.21.0 kubectl-1.21.0
   1



6. 设置开机启动

   systemctl enable kubelet.service
   1



Master节点操作(只进行第一步和第二步操作，之后直接走虚拟网卡创建步骤)

1. 安装初始化master节点镜像

    #!/bin/bash
    images=(
      kube-apiserver:v1.21.0
      kube-proxy:v1.21.0
      kube-controller-manager:v1.21.0
      kube-scheduler:v1.21.0
      coredns:v1.8.0
      etcd:3.4.13-0
      pause:3.4.1
    )
    for imageName in ${images[@]} ; do
        docker pull registry.cn-hangzhou.aliyuncs.com/xue_k8s_images/$imageName
    done
   1
   2
   3
   4
   5
   6
   7
   8
   9
   10
   11
   12
   13

   开启执行权限并运行脚本

   chmod +x images.sh && ./images.sh



2. 注意1.21.0版本的k8s coredns镜像比较特殊，结合阿里云需要特殊处理，重新打标签

   docker tag registry.cn-hangzhou.aliyuncs.com/xue_k8s_images/coredns:v1.8.0 registry.cn-hangzhou.aliyuncs.com/xue_k8s_images/coredns/coredns:v1.8.0

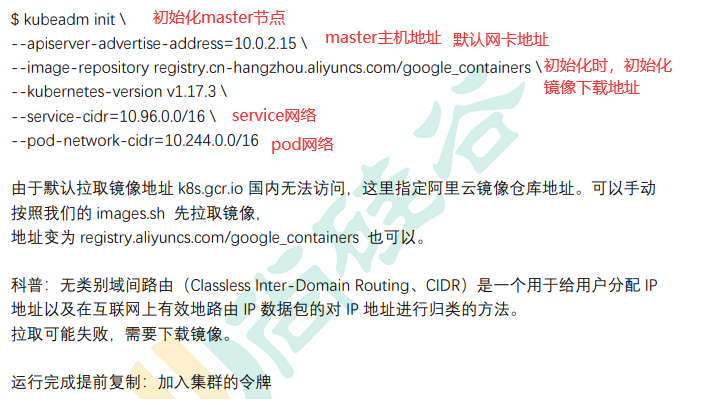

3. 初始化主节点**（该操作废弃，直接查看虚拟网卡创建这一步）**

 kubeadm init \
 --apiserver-advertise-address=10.0.24.17 \
 --image-repository registry.cn-hangzhou.aliyuncs.com/xue_k8s_images \
 --kubernetes-version v1.21.0 \
 --service-cidr=10.96.0.0/16 \
 --pod-network-cidr=10.244.0.0/16
1
2
3
4
5
6

注意：–apiserver-advertise-address是内网ip，即云服务器的ip地址（如果配置成内网ip，则会）

出现报错：

[警告IsDockerSystemdCheck]：检测到“cgroupfs”作为Docker cgroup驱动程序。 推荐的驱动程序是“systemd”。

解决措施：

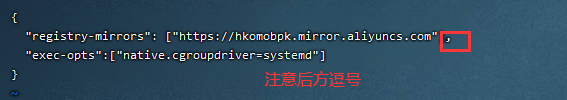

1. 修改/etc/docker/daemon.json文件，添加推荐的驱动

   "exec-opts":["native.cgroupdriver=systemd"]



2. 重启docker并查看状态

   systemctl restart docker
   systemctl status docker
   1
   2



执行完成后再次执行初始化主节点语句

 kubeadm init \
 --apiserver-advertise-address=10.0.24.17 \
 --image-repository registry.cn-hangzhou.aliyuncs.com/xue_k8s_images \
 --kubernetes-version v1.21.0 \
 --service-cidr=10.96.0.0/16 \
 --pod-network-cidr=10.244.0.0/16
1
2
3
4
5
6

成功：

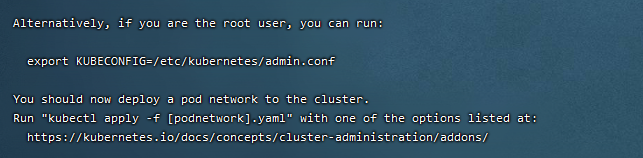

4. 按照上方图片提示，继续下一步。（该操作废弃，直接查看虚拟网卡创建这一步）

   1. 复制相关文件



      To start using your cluster, you need to run the following as a regular user:
      要开始使用集群，您需要以常规用户的身份运行以下命令：
      mkdir -p $HOME/.kube
      sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
      sudo chown $(id -u):$(id -g) $HOME/.kube/config
      1
      2
      3
      4
      5

   2. 部署一个pod网络



      提示部署一个docker网络

       kubectl apply -f https://docs.projectcalico.org/manifests/calico.yaml
      1



      命令检查

      查看集群中所有部署好的pod：kubectl get pod -A



   ​ 查看集群所有机器的状态kubectl get nodes



5. 将子节点加入到master节点**（该操作废弃，直接查看虚拟网卡创建这一步）**

   token过期

    kubeadm token create --print-join-command
    kubeadm token create --ttl 0 --print-join-command # 生成永久token
    kubeadm token list  查看token的列表
   1
   2
   3

   子节点执行命令

   kubeadm join 10.0.24.17:6443 --token ixhnzj.f2yevqsxq4clfhwx \
           --discovery-token-ca-cert-hash sha256:e4aeb1795bbcb00c4a5bd60c8953841789765e69ebb63836fbbb1b62ece1cecb
   1
   2

子节点操作（该操作废弃，直接查看虚拟网卡创建这一步）

1. 不确定者两步骤是否必要（出现了问题配置了这两步，但是配置好后还是不行）

# node节点执行
iptables -t nat -A OUTPUT -d 10.0.24.17 -j DNAT --to-destination 82.157.236.133
# master节点执行
iptables -t nat -A OUTPUT -d 10.0.12.14 -j DNAT --to-destination 159.75.91.15
1
2
3
4

1. 加入主节点

   kubeadm join 10.0.24.17:6443 --token ixhnzj.f2yevqsxq4clfhwx \
           --discovery-token-ca-cert-hash sha256:e4aeb1795bbcb00c4a5bd60c8953841789765e69ebb63836fbbb1b62ece1cecb
   1
   2

2. 此时卡死，无法进行下一步

   在命令后方添加–v=2，查看详细的日志

   kubeadm join 10.0.24.17:6443 --token ixhnzj.f2yevqsxq4clfhwx \
           --discovery-token-ca-cert-hash sha256:e4aeb1795bbcb00c4a5bd60c8953841789765e69ebb63836fbbb1b62ece1cecb --v-2
   1
   2

   [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lIeIWEXa-1656059397278)(C:\Users\DELL\AppData\Roaming\Typora\typora-user-images\image-20220624085653130.png)]

​ 发现，请求超时。回想了一下，原因可能在于不同的云服务之间，内网可能是无法直接互通的，因此我决定在master节点初始化（init）的时候，使用外网ip （真实的服务器地址）。

因为之前配置好了，因此需要重置一下k8s。

kubeadm reset    # 重置
 rm -rf $HOME/.kube # 移除相关配置

 # 使用外网ip初始化master节点
 kubeadm init \
 --apiserver-advertise-address=XX.XX.236.113 \ # 服务器ip
 --image-repository registry.cn-hangzhou.aliyuncs.com/xue_k8s_images \
 --kubernetes-version v1.21.0 \
 --service-cidr=10.96.0.0/16 \
 --pod-network-cidr=10.244.0.0/16
1
2
3
4
5
6
7
8
9
10

结果出现了这个报错（可能跟应用服务器的本身有关，看网上资料大概是购买的服务器真实的IP并不在网卡上，需要另外配置）

找到了一篇阿里云配置k8s的文章，但是没有成功，还是一直卡在这里：(149条消息) 基于阿里云ECS服务器搭建k8s集群_落日后的余晖的博客-CSDN博客_阿里云搭建kubernetes

解决：

后经过查找资料，我们直接使用服务器公网IP启动K8S集群，但是直接是不行的，服务器上没有这个IP的网卡，所以我们需要在对应网卡上创建一个对应公网IP的虚拟网卡：

注意：这里是创建一个新的虚拟网卡，我当时没开仔细，直接在eth0：里面添加了真实服务器的ip地址作为网卡，结果服务器直接链接不上了，在腾讯云官网使用vnc登陆后，将eth0改成默认的才得以正常链接

虚拟网卡创建

由于云主机网卡绑定的都是内网 IP, 而且几台云服务器位于不同的内网中（VPC网络不互通）, 直接搭建会将内网 IP 注册进集群导致搭建不成功。

解决方式：使用虚拟网卡绑定公网 IP, 使用该公网 IP 来注册集群。

1. 创建虚拟网卡，并绑定公网ip（每台机器都需要执行）

   # 所有主机都要创建虚拟网卡，并绑定对应的公网 ip
   # 临时生效，重启会失效
   ifconfig eth0:1 <你的公网IP>

   # 永久生效
   cat > /etc/sysconfig/network-scripts/ifcfg-eth0:1 <<EOF
   BOOTPROTO=static
   DEVICE=eth0:1
   IPADDR=<你的公网IP>
   PREFIX=32
   TYPE=Ethernet
   USERCTL=no
   ONBOOT=yes
   EOF
   1
   2
   3
   4
   5
   6
   7
   8
   9
   10
   11
   12
   13
   14

   查看配置的虚拟网卡：ifconfig

2. 修改kubelet启动参数文件（每台机器都需要执行）

   # 此文件安装kubeadm后就存在了
   vim /usr/lib/systemd/system/kubelet.service.d/10-kubeadm.conf

   # 注意，这步很重要，如果不做，节点仍然会使用内网IP注册进集群
   # 在末尾添加参数 --node-ip=公网IP
   ExecStart=/usr/bin/kubelet $KUBELET_KUBECONFIG_ARGS $KUBELET_CONFIG_ARGS $KUBELET_KUBEADM_ARGS $KUBELET_EXTRA_ARGS --node-ip=<公网IP>
   1
   2
   3
   4
   5
   6

3. 初始化master节点

   执行初始化操作（master节点操作）

     kubeadm init \
    --apiserver-advertise-address=XX.XX.236.113 \  # 真实ip地址
    --image-repository registry.cn-hangzhou.aliyuncs.com/xue_k8s_images \
    --kubernetes-version v1.21.0 \
    --service-cidr=10.96.0.0/16 \
    --pod-network-cidr=10.244.0.0/16
   1
   2
   3
   4
   5
   6

​ 终于：执行成功了，在不配置虚拟网卡之前，使用公网ip进行init的时候，总是异常。

# 创建相应文件夹
要开始使用集群，您需要以常规用户的身份运行以下命令：
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

# 配置网络
 kubectl apply -f https://docs.projectcalico.org/manifests/calico.yaml
1
2
3
4
5
6
7
8

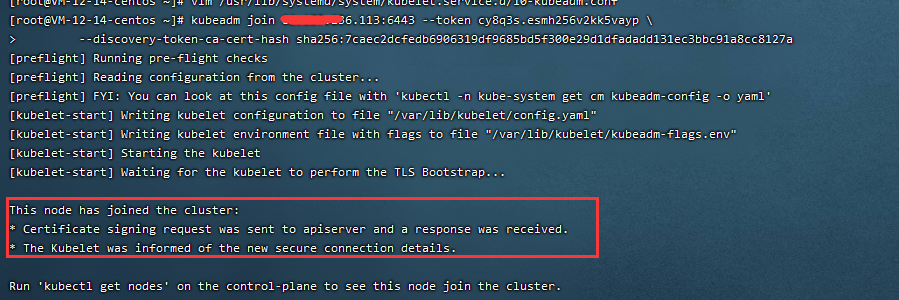

5. 根据提示，创建文件夹和布置好网络后，进入子节点服务器，使用join命令

   如果之前join过，最好先重置子节点（kubeadm reset),再加入主节点

kubeadm reset    # 重置
rm -rf $HOME/.kube # 移除相关配置
 # 加入主节点
kubeadm join xx.xx.236.113:6443 --token cy8q3s.esmh256v2kk5vayp \
        --discovery-token-ca-cert-hash sha256:7caec2dcfedb6906319df9685bd5f300e29d1dfadadd131ec3bbc91a8cc8127a
1
2
3
4
5

成功

在主节点执行查看命令：kubectl get nodes，发现node01已经成功添加到集群中。配置完成

3. 问题汇总

1. cgroupfs作为doker驱动，推荐systemd

1. 腾讯云不同帐号不同服务器的内网不互通问题

腾讯云的轻量级服务器默认同一帐号，同一区域的服务器内网是互通的，我这里是两个帐号，两台区域不同的服务器，因此内网不互通，只能配置外网，但是云服务器提供的ip地址不能直接当作网卡使用，需要创建虚拟网卡。

云服务器 修改内网 IP 地址-操作指南-文档中心-腾讯云 (tencent.com)

2. 腾讯云轻量级应用服务器修改网卡后，链接不上

注意：在上方blog中，人家提到的是创建虚拟网卡，而我直接修改了网卡，导致链接不上。

vnc登陆后，把配置还原到修改前，重新启动就可以了。

进入：
